यूनी-ट्यूब गैर-धातु गैर-बख्तरबंद फाइबर ऑप्टिक केबल

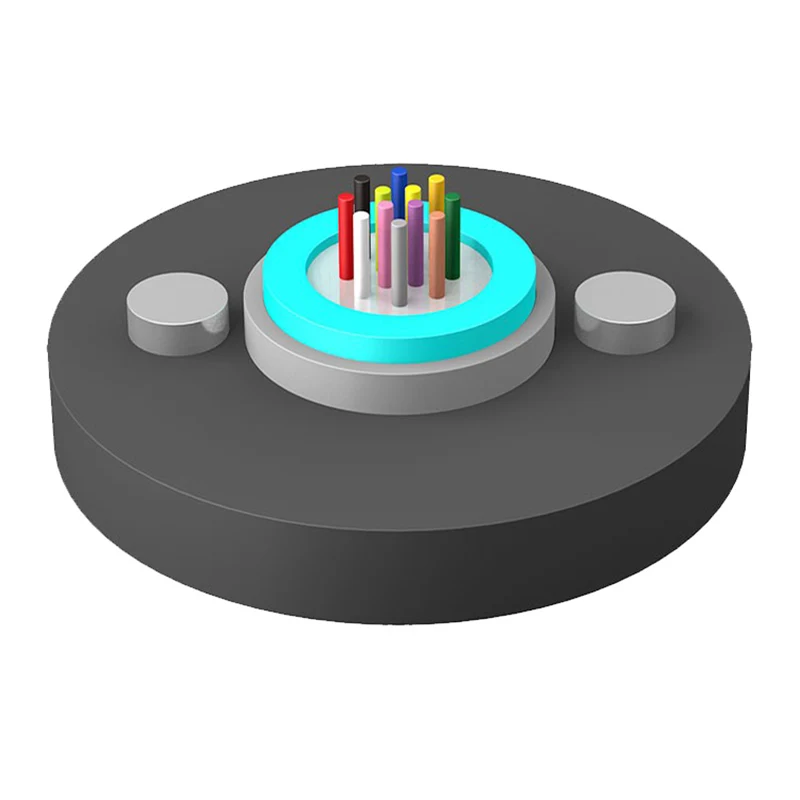

यूनी-ट्यूब नॉन-मेटालिक नॉन-आर्म्ड फाइबर ऑप्टिक केबल (जीवाईएफएक्सवाई) की मुख्य वास्तुकला एक केंद्रीय ढीली ट्यूब डिजाइन का उपयोग करती है। इस उच्च-मापांक ट्यूब के भीतर, 250μm ऑप्टिकल फाइबर एक विशेष जलरोधी यौगिक द्वारा संरक्षित होते हैं। धातु के उपयोग के बिना संरचनात्मक अखंडता बनाए रखने के लिए, दो समानांतर ग्लास फाइबर प्रबलित प्लास्टिक (एफआरपी) ट्यूब के विपरीत किनारों पर स्थित हैं। फिर इस कॉन्फ़िगरेशन को एक मजबूत पॉलीथीन (पीई) शीथ में लपेटा जाता है, जो लचीलेपन और तन्य शक्ति का संतुलन प्रदान करता है।

मुख्य विशिष्टताएँ और सामग्री संरचना

• ऑप्टिकल फाइबर: मानक 250μm फाइबर एक सुरक्षात्मक ढीली ट्यूब में रखे जाते हैं।
• शक्ति सदस्य: विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) प्रतिरोध के लिए दोहरी समानांतर एफआरपी (गैर-धातु)।
• जल अवरोधन: नमी के प्रवेश को रोकने के लिए एकीकृत जल-अवरोधक सामग्री और ट्यूब-भरण यौगिक।
• बाहरी सुरक्षा: विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त यूवी-प्रतिरोधी पीई म्यान।
• अनुपालन: दूरसंचार के लिए YD/T 769 मानकों के साथ पूरी तरह से अनुपालन।

नेटवर्क इन्फ्रास्ट्रक्चर के लिए परिचालन लाभ

1. हस्तक्षेप-मुक्त ट्रांसमिशन के लिए गैर-धातु डिजाइन

के बाद सेयूनी-ट्यूब गैर-धातु गैर-बख्तरबंद फाइबर ऑप्टिक केबलस्टील के बजाय एफआरपी का उपयोग करता है, यह पूरी तरह से ढांकता हुआ है। यह बिजली लाइनों के पास या बिजली गिरने की संभावना वाले क्षेत्रों में इंजीनियरिंग परियोजनाओं के लिए एक महत्वपूर्ण मूल्य बिंदु है, क्योंकि यह प्रेरित करंट के जोखिम को समाप्त करता है।

2. सुव्यवस्थित स्थापना और हैंडलिंग

छोटा व्यास और कम वजनओरिएंटलफाइबरGYFXY केबल लंबी डिलीवरी लंबाई और संकीर्ण नलिकाओं के माध्यम से आसानी से खींचने की अनुमति देता है। इससे आवश्यक जोड़ों की संख्या कम हो जाती है, जिससे श्रम लागत और सिग्नल क्षीणन दोनों कम हो जाते हैं।

3. पर्यावरणीय लचीलापन

पीई शीथ और हाइड्रोलिसिस-प्रतिरोधी ढीली ट्यूब सामग्री सुनिश्चित करती हैयूनी-ट्यूब गैर-धातु गैर-बख्तरबंद फाइबर ऑप्टिक केबलअलग-अलग तापमान और यूवी जोखिम के तहत कार्यशील रहता है। आंतरिक मरहम एक द्वितीयक बफर प्रदान करता है, जो तंतुओं को शारीरिक तनाव और नमी से बचाता है।

तकनीकी मापदंड

भंडारण/ऑपरेटिंग तापमान: -40℃-+70℃

ऑप्टिकल विशेषताएँ

टिप्पणी:

एक। प्रत्यय Xn फाइबर प्रकार को दर्शाता है

बी। फाइबर और ट्यूब की रंग व्यवस्था रंग पहचान तालिका में निर्दिष्ट है

सी। केबल रील को अच्छी स्थिति में रखने के लिए केबल को बाहरी वातावरण में 6 महीने से अधिक समय तक संग्रहीत नहीं किया जाना चाहिए

अनुप्रयोग: हवाई

खरीद और आवेदन संदर्भ

थोक खरीदारों और परियोजना प्रबंधकों के लिए,यूनी-ट्यूब गैर-धातु गैर-बख्तरबंद फाइबर ऑप्टिक केबलस्थानीय क्षेत्र नेटवर्क (LAN), राजमार्ग निगरानी प्रणाली और रेल पारगमन संचार के लिए एक लागत प्रभावी समाधान का प्रतिनिधित्व करता है।ओरिएंटलफाइबरएक संपूर्ण आपूर्ति श्रृंखला प्रदान करता है - इनडोर/आउटडोर केबल कारखानों से लेकर ओडीएन घटकों तक - यह सुनिश्चित करते हुए कि केबल मौजूदा नेटवर्क उपकरण के साथ निर्बाध रूप से एकीकृत हो।

सामान्य खरीद पूछताछ (एफएक्यू)

GYFXY संरचना का प्राथमिक लाभ क्या है?

GYFXY संरचना विशेष रूप से ऐसे वातावरण के लिए डिज़ाइन की गई है जहां हल्के और गैर-प्रवाहकीय सामग्री की आवश्यकता होती है। यह समानांतर एफआरपी के माध्यम से पर्याप्त तन्य शक्ति प्रदान करते हुए हवाई या डक्ट स्थापना को सरल बनाता है।

ओरिएंटलफाइबर बड़े पैमाने के ऑर्डरों में गुणवत्ता कैसे सुनिश्चित करता है?

20 मिलियन अमरीकी डालर के वार्षिक उत्पादन वाली एक समूह कंपनी के रूप में, हम अपने सभी चार विशेष कारखानों में ISO9001 और ISO45001 मानकों को लागू करते हैं। यूनी-ट्यूब गैर-धातु गैर-बख्तरबंद फाइबर ऑप्टिक केबल के प्रत्येक बैच को तन्य शक्ति, क्रश प्रतिरोध और पानी के प्रवेश के लिए परीक्षण से गुजरना पड़ता है।

क्या इस केबल का उपयोग औद्योगिक फ्रंट-एंड कनेक्शन में किया जा सकता है?

हाँ। हमारे केबलों का व्यापक रूप से विद्युत ऊर्जा प्रणालियों और औद्योगिक स्वचालन में उपयोग किया जाता है जहां ईएमआई सुरक्षा अनिवार्य है।
