स्ट्रैंडेड लूज़ ट्यूब गैर-धातु शक्ति सदस्य गैर-बख्तरबंद फाइबर ऑप्टिक केबल

फंसे हुए ढीले ट्यूब गैर-धातु शक्ति सदस्य गैर-बख्तरबंद फाइबर ऑप्टिक केबल की संरचना 250μm ऑप्टिकल फाइबर को उच्च मापांक सामग्री से बने ढीले ट्यूब में डालने के लिए है, और ढीली ट्यूब को जलरोधी यौगिक से भर दिया जाता है। केबल कोर का केंद्र एक एफआरपी है, और एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए ढीली ट्यूब (और भरने वाली रस्सी) को एफआरपी के चारों ओर घुमाया जाता है। केबल कोर में अंतराल जल-अवरोधक भराव से भरे हुए हैं। केबल बनाने के लिए पॉलीथीन शीथ की एक परत को केबल कोर के बाहर निचोड़ा जाता है।

जांच भेजें

उत्पाद वर्णन

The स्ट्रैंडेड लूज़ ट्यूब गैर-धातु शक्ति सदस्य गैर-बख्तरबंद फाइबर ऑप्टिक केबलइसमें 250μm ऑप्टिकल फाइबर होते हैं, जिन्हें जलरोधी यौगिक से भरे उच्च-मापांक सामग्री से बने ढीले ट्यूबों में डाला जाता है। केबल कोर एक गैर-धातु एफआरपी शक्ति सदस्य पर केंद्रित है, जिसके चारों ओर ढीली ट्यूब और भराव एक कॉम्पैक्ट, गोल कोर बनाने के लिए सहायक रूप से फंसे हुए हैं। जल-अवरोधक भराव किसी भी अंतराल पर कब्जा कर लेते हैं, और एक बाहरी पॉलीथीन आवरण केबल संरचना की रक्षा करता है।

प्रमुख विशेषताऐं

मजबूत यांत्रिक और तापमान प्रदर्शन
उच्च हाइड्रोलिसिस प्रतिरोध और तन्य शक्ति के साथ ढीली ट्यूब सामग्री
महत्वपूर्ण फाइबर सुरक्षा के लिए विशेष ट्यूब भरने वाला यौगिक
स्थापना के लिए लचीले डिजाइन के साथ संयुक्त क्रश प्रतिरोध
व्यापक जलरोधी उपाय: एफआरपी केंद्रीय सदस्य, ट्यूब भरने वाले यौगिक, 100% कोर भरना
मानक अनुपालन: YD/T 901 और IEC 60794-1

तकनीकी निर्देश

ऑप्टिकल फाइबर गणना: एकाधिक कॉन्फ़िगरेशन उपलब्ध हैं (उदाहरण के लिए, 6-144 फाइबर)
फाइबर प्रकार: सिंगल-मोड या मल्टीमोड 250μm
ढीली ट्यूब सामग्री: उच्च मापांक बहुलक
भरने वाला यौगिक: जल-अवरोधक जेल
शक्ति सदस्य: गैर-धातु एफआरपी रॉड
बाहरी आवरण: पॉलीथीन (पीई)
ऑपरेटिंग तापमान: -40°C से +70°C
न्यूनतम झुकने की त्रिज्या: 20× केबल व्यास (लोड के तहत)

अनुप्रयोग

इन केबलों का व्यापक रूप से उपयोग किया जाता है:

बैकबोन और एक्सेस नेटवर्क के लिए दूरसंचार ऑपरेटर
रेडियो और टेलीविजन सिग्नल ट्रांसमिशन सिस्टम
लोकल एरिया नेटवर्क (LAN) डेटा ट्रांसमिशन
बिजली, रेल और राजमार्ग परियोजनाओं में औद्योगिक फ्रंट-एंड कनेक्शन
अन्य बड़े पैमाने की इंजीनियरिंग और बुनियादी ढांचा परियोजनाएं

लाभ

टिकाऊ गैर-धातु डिज़ाइन संक्षारण जोखिम को कम करता है और केबल को हल्का बनाता है
कॉम्पैक्ट स्ट्रैंडेड संरचना तन्य शक्ति और लचीलेपन में सुधार करती है
जल-अवरुद्ध सामग्री आर्द्र या गीले वातावरण में उच्च विश्वसनीयता सुनिश्चित करती है
नलिकाओं और हवाई तैनाती सहित विभिन्न स्थापना विधियों के साथ संगतता
ओरिएंटलफाइबर के विनिर्माण अनुभव द्वारा समर्थित, घरेलू और अंतर्राष्ट्रीय परियोजनाओं में सिद्ध प्रदर्शन

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या इस केबल का उपयोग बाहरी स्थापनाओं में किया जा सकता है?: उत्तर: हां, पीई शीथ और जल-अवरोधक यौगिक इसे सीधे दफनाने और बाहर डक्ट परिनियोजन के लिए उपयुक्त बनाते हैं।
प्रश्न: कितने फाइबर को कॉन्फ़िगर किया जा सकता है?: ए: परियोजना आवश्यकताओं के आधार पर केबल को 6 से 144 फाइबर तक अनुकूलित किया जा सकता है।
प्रश्न: क्या केबल में धातु घटक शामिल हैं?: उत्तर: नहीं, ताकत सदस्य गैर-धातु एफआरपी है, जो वजन और संक्षारण मुद्दों को कम करता है।
प्रश्न: क्या यह मानक ऑप्टिकल उपकरण के साथ संगत है?: उत्तर: हाँ, 250μm फाइबर और मानक ढीली ट्यूब डिज़ाइन पारंपरिक स्प्लिसिंग और समाप्ति विधियों के साथ संगतता सुनिश्चित करते हैं।

मानकों

GYFTY केबल मानक YD/T 901 के साथ-साथ IEC 60794-1 का अनुपालन करता है

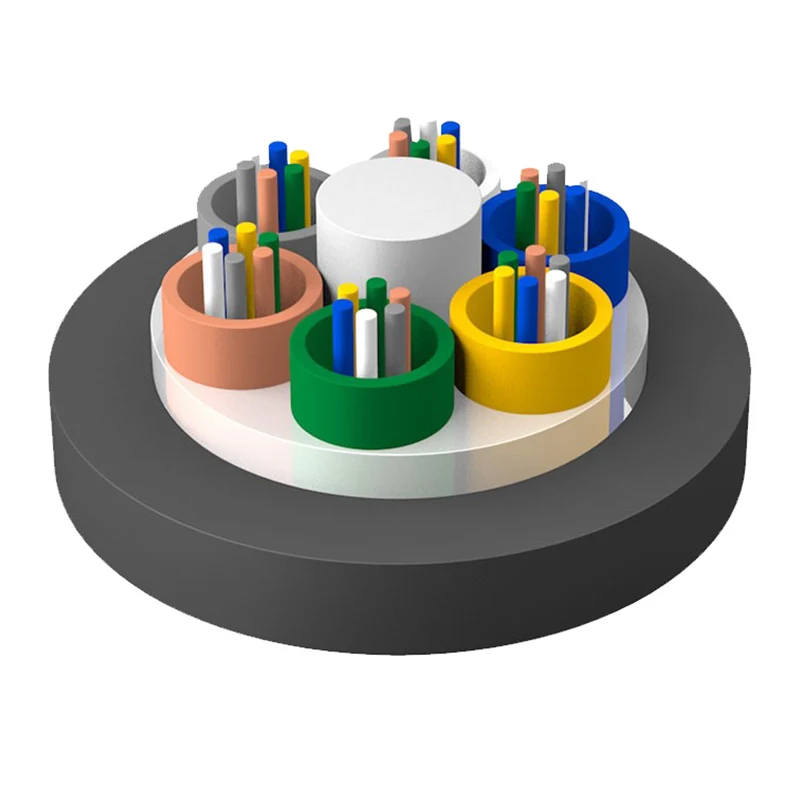

संरचना चित्रण

1.फाइबर

2.ट्यूब भरने वाला यौगिक

3. ढीली ट्यूब

4.केबल फिलिंग कंपाउंड

5.एफआरपी ताकत सदस्य

6.पीई म्यान

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

तकनीकी मापदंड

केबल प्रकार (2 फाइबर से वृद्धि)	फाइबर गिनती	ट्यूबों	फिलर्स	केबल वजन (संदर्भ) (किलो/किमी)	तन्यता ताकत लंबी/छोटी अवधि (एन)	क्रश प्रतिरोध लंबी/छोटी अवधि (एन/100मिमी)	झुकने वाली त्रिज्या स्थिर सक्रिय (मिमी)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5डी/25डी
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

भंडारण/ऑपरेटिंग तापमान: -40℃-+70℃

ऑप्टिकल विशेषताएँ

फाइबर प्रकार	क्षीणन (+20℃)				बैंडविड्थ		संख्यात्मक एपर्चर	केबल कट-ऑफ वेवलेंथ λcc
फाइबर प्रकार	@850एनएम	@1300एनएम	@1310एनएम	@1550एनएम	@850एनएम	@1300एनएम	संख्यात्मक एपर्चर	केबल कट-ऑफ वेवलेंथ λcc
जी.652	---	---	≤0.36dB/किमी	≤0.22dB/किमी	---	---	---	≤1260एनएम
जी.655	---	---	≤0.40dB/किमी	≤0.23dB/किमी	---	---	---	≤1450 एनएम
50/125µm	≤3.3dB/किमी	≤1.2dB/किमी	---	---	≥500MHz·किमी	≥500MHz·किमी	0.200±0.015 एनए	---
62.5/125µm	≤3.5dB/किमी	≤1.2dB/किमी	---	---	≥200MHz·किमी	≥500MHz·किमी	0.275±0.015 एनए	---
