फंसे हुए ढीले ट्यूब बख्तरबंद फाइबर ऑप्टिक केबल

स्ट्रैंडेड लूज़ ट्यूब आर्मर्ड फ़ाइबर ऑप्टिक केबल (ओरिएंटलफ़ाइबर) स्ट्रैंडेड लूज़ ट्यूब संरचना के साथ एक बख़्तरबंद आउटडोर ऑप्टिकल संचार केबल है। यह 250μm ऑप्टिकल फाइबर को समायोजित करने के लिए उच्च-मापांक ढीले ट्यूबों का उपयोग करता है, जो धातु केंद्रीय सुदृढीकरण भागों, दो तरफा प्लास्टिक-लेपित स्टील टेप कवच और बहु-परत जलरोधी संरचना से मेल खाता है, जो बाहरी यांत्रिक क्षति, नमी के क्षरण और तापमान परिवर्तन का विरोध कर सकता है, और बाहरी दफन, प्रत्यक्ष दफन और जटिल इलाके के वातावरण में ऑप्टिकल संकेतों के सुरक्षित और स्थिर संचरण का एहसास कर सकता है।

विनिर्माण शक्ति

1. स्केल उत्पादन क्षमता : चार मानकीकृत उत्पादन कारखाने छोटे-बैच अनुकूलित परियोजनाओं और बड़े पैमाने पर वैश्विक खरीद की ऑर्डर मांगों को पूरा करते हुए, ओरिएंटलफाइबर स्ट्रैंडेड लूज़ ट्यूब आर्मर्ड फाइबर ऑप्टिक केबल की स्थिर आपूर्ति सुनिश्चित करते हैं।
2. शिल्प कौशल एवं गुणवत्ता नियंत्रण : परिष्कृत विनिर्माण और व्यावसायिक उत्पादन का पालन करें, शिल्प कौशल की भावना का अभ्यास करें, और उत्पाद के प्रत्येक उत्पादन लिंक को सख्ती से नियंत्रित करें।
3. अंतर्राष्ट्रीय प्रमाणन : कंपनी ने ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन और ISO45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली प्रमाणन प्राप्त किया है, और सभी उत्पादन प्रक्रियाएं अंतरराष्ट्रीय और घरेलू उद्योग मानकों का अनुपालन करती हैं।
4. वैश्विक आपूर्ति प्रणाली : ओरिएंटलफाइबर उत्पादों की एक संपूर्ण उत्पादन और आपूर्ति श्रृंखला है, जो विभिन्न देशों और क्षेत्रों में ग्राहकों की खरीद और वितरण आवश्यकताओं को कुशलतापूर्वक पूरा कर सकती है।

ओरिएंटलफाइबर स्ट्रैंडेड लूज़ ट्यूब आर्मर्ड फाइबर ऑप्टिक केबल की मुख्य विशेषताएं

1. उत्कृष्ट यांत्रिक और तापमान अनुकूलन प्रदर्शन, जटिल तापमान वातावरण में स्थिर संचालन
2. उत्कृष्ट हाइड्रोलिसिस प्रतिरोध और संरचनात्मक ताकत के साथ उच्च मापांक ढीली ट्यूब सामग्री
3. विशेष ट्यूब फिलिंग कंपाउंड आंतरिक ऑप्टिकल फाइबर के लिए चौतरफा सुरक्षा प्रदान करता है
4. उत्कृष्ट क्रश प्रतिरोध और लचीला बिछाने का प्रदर्शन, विभिन्न निर्माण परिदृश्यों के अनुकूल
5. मल्टी-लेयर वॉटरप्रूफ डिज़ाइन, नमी को पूरी तरह से रोकता है और उत्पाद की दीर्घकालिक सेवा जीवन सुनिश्चित करता है

तकनीकी निर्देश

बुनियादी संरचनात्मक पैरामीटर

• ऑप्टिकल फाइबर विशिष्टता: 250μm मानक ऑप्टिकल फाइबर
• ढीली ट्यूब सामग्री: उच्च मापांक जलरोधी सामग्री
• केंद्रीय सुदृढीकरण: धातु सुदृढीकरण कोर (मल्टी-कोर उत्पादों के लिए पीई बाहरी म्यान वैकल्पिक)
• जलरोधक संरचना: केबल कोर जल-अवरोधक भराव + ढीली ट्यूब आंतरिक जलरोधी यौगिक
• कवच परत: दो तरफा प्लास्टिक-लेपित स्टील टेप (पीएसपी)
• बाहरी आवरण: पॉलीथीन (पीई) आवरण
• आंतरिक आवरण: पॉलीथीन (पीई) आंतरिक आवरण

अनुपालन मानक

• घरेलू मानक: YD/T 901
• अंतर्राष्ट्रीय मानक: आईईसी 60794-1
• गुणवत्ता प्रणाली: ISO9001, ISO45001 प्रमाणित

यांत्रिक एवं पर्यावरणीय प्रदर्शन

• संपीड़न प्रतिरोध: बाहरी दफ़न बिछाने की यांत्रिक तनाव आवश्यकताओं को पूरा करें
• झुकने का प्रदर्शन: अच्छा लचीलापन, सुविधाजनक निर्माण और बिछाने
• तापमान प्रतिरोध: व्यापक तापमान रेंज परिवर्तनों के अनुकूल
• वाटरप्रूफ ग्रेड: मल्टी-लेयर वाटरप्रूफ संरचना, 100% केबल कोर फिलिंग और सीलिंग

ओरिएंटलफाइबर स्ट्रैंडेड लूज़ ट्यूब आर्मर्ड फाइबर ऑप्टिक केबल के अनुप्रयोग

ओरिएंटलफाइबर स्ट्रैंडेड लूज़ ट्यूब आर्मर्ड फाइबर ऑप्टिक केबल में एप्लिकेशन परिदृश्यों की एक विस्तृत श्रृंखला है, जो ऑप्टिकल संचार ट्रांसमिशन के कई क्षेत्रों को कवर करती है:

1. टेलीसंचार उद्योग : घरेलू और विदेशी दूरसंचार ऑपरेटरों की लंबी दूरी की रीढ़ नेटवर्क ट्रांसमिशन

1. रेडियो एवं टेलीविजन : रेडियो और टेलीविजन संचार नेटवर्क की सिग्नल ट्रांसमिशन प्रणाली
2. डेटा ट्रांसमिशन : लोकल एरिया नेटवर्क (LAN) हाई-स्पीड डेटा ट्रांसमिशन
3. औद्योगिक क्षेत्र : विद्युत ऊर्जा प्रणाली, रेल पारगमन संचार, राजमार्ग सिग्नल ट्रांसमिशन और औद्योगिक फ्रंट-एंड कनेक्शन
4. आधारभूत संरचना : बाहरी प्रत्यक्ष दफन, भूमिगत पाइपलाइन, कठोर भूभाग संचार इंजीनियरिंग बिछाना

मानकों

GYTA53 केबल मानक YD/T 901 के साथ-साथ IEC 60794-1 का अनुपालन करता है।

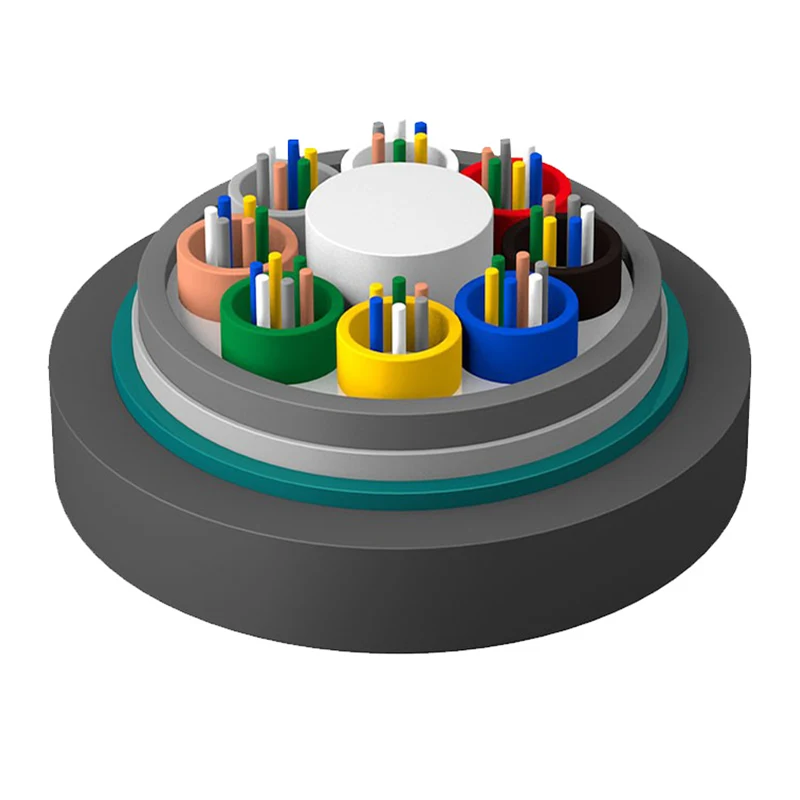

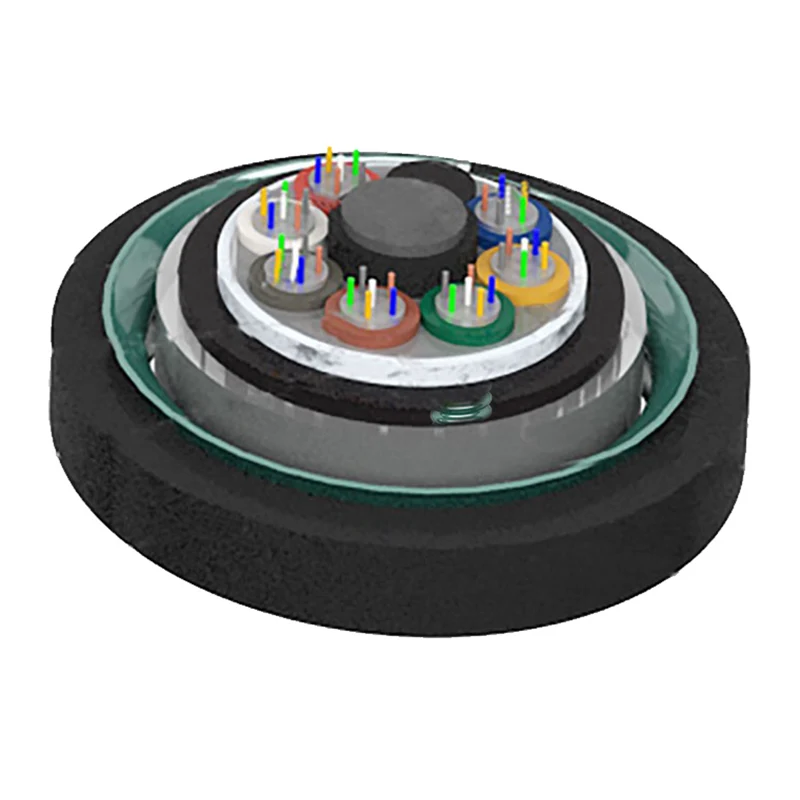

संरचना चित्रण

1.फाइबर

2.ट्यूब भरने वाला यौगिक

3. ढीली ट्यूब

4.केबल फिलिंग कंपाउंड

5.एपीएल

6.पीई भीतरी आवरण

7. जल-अवरोधक सामग्री

8.पीएसपी

9.केंद्रीय शक्ति सदस्य

10.पीई बाहरी आवरण

तकनीकी मापदंड

भंडारण/ऑपरेटिंग तापमान: -40℃-+70℃

ऑप्टिकल विशेषताएँ

टिप्पणी:

एक। प्रत्यय Xn फाइबर प्रकार को दर्शाता है

बी। फाइबर और ट्यूब की रंग व्यवस्था रंग पहचान तालिका में निर्दिष्ट है

सी। केबल रील को अच्छी स्थिति में रखने के लिए फंसे हुए ढीले ट्यूब बख्तरबंद फाइबर ऑप्टिक केबल को 6 महीने से अधिक समय तक बाहरी वातावरण में संग्रहित नहीं किया जाना चाहिए।

अनुप्रयोग: डक्ट/एरियल/डायरेक्ट बरीड
