स्ट्रैंडेड लूज़ ट्यूब नॉन-मेटालिक स्ट्रेंथ मेंबर आर्मर्ड फाइबर ऑप्टिक केबल

स्ट्रैंडेड लूज़ ट्यूब नॉन-मेटालिक स्ट्रेंथ मेंबर आर्मर्ड फाइबर ऑप्टिक केबल - ओरिएंटलफाइबर द्वारा आपूर्ति की गई - एक आउटडोर ऑप्टिकल केबल है जिसमें बहु-स्तरित सुरक्षात्मक संरचना होती है। इसके मुख्य डिज़ाइन में उच्च-मापांक सामग्री से बनी ढीली ट्यूबों के भीतर 250μm ऑप्टिकल फाइबर को शामिल करना शामिल है, जिसमें नमी के प्रवेश को रोकने के लिए ट्यूबों में पानी-अवरुद्ध यौगिक भरा होता है।

मुख्य विशेषताएं और मुख्य लाभ

• इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) प्रतिरक्षा: एक गैर-धातु एफआरपी ताकत सदस्य का उपयोग करके, स्ट्रैंडेड लूज ट्यूब गैर-धातु ताकत सदस्य बख्तरबंद फाइबर ऑप्टिक केबल बिजली के हमलों और विद्युत हस्तक्षेप से प्रतिरक्षा है, जो इसे उच्च-वोल्टेज वातावरण के लिए उपयुक्त बनाता है।
• दोहरी परत कवच सुरक्षा: एपीएल और पीएसपी का संयोजन स्थापना के दौरान कृंतक हमलों और यांत्रिक प्रभाव के खिलाफ बेहतर क्रश प्रतिरोध और उच्च स्तरीय सुरक्षा प्रदान करता है।
• हाइड्रोलिसिस प्रतिरोधी डिजाइन: उच्च शक्ति वाली ढीली ट्यूब सामग्री विशेष रूप से हाइड्रोलिसिस का विरोध करने के लिए तैयार की जाती है, जो आर्द्र जलवायु में फाइबर की लंबी उम्र सुनिश्चित करती है।
• व्यापक जल अवरोधक: ट्यूब फिलिंग कंपाउंड, 100% केबल कोर फिलिंग और जल-अवरोधक सामग्री सहित एक बहु-स्तरीय प्रणाली यह सुनिश्चित करती है कि केबल हाइड्रोस्टेटिक दबाव के तहत जलरोधक बनी रहे।

तकनीकी निर्देश

• फाइबर गणना: 2 से 144 कोर तक अनुकूलन योग्य कॉन्फ़िगरेशन।
• ताकत सदस्य: विशिष्ट व्यास के लिए वैकल्पिक पीई कोटिंग के साथ केंद्रीय फाइबर प्रबलित प्लास्टिक (एफआरपी)।
• कवच परतें: अनुदैर्ध्य रूप से लिपटे एपीएल (एल्यूमीनियम पॉलीथीन लैमिनेट) और पीएसपी (प्लास्टिक-लेपित स्टील टेप)।
• मानक अनुपालन: पूरी तरह से YD/T 901 और IEC 60794-1 अंतर्राष्ट्रीय मानकों का अनुपालन करता है।
• पर्यावरण रेंज: -40°C से +70°C के तापमान प्रवणता के भीतर स्थिर संचालन।
• म्यान सामग्री: विस्तारित आउटडोर सेवा जीवन के लिए यूवी प्रतिरोधी पॉलीथीन (पीई)।

विविध अनुप्रयोग क्षेत्र

The स्ट्रैंडेड लूज़ ट्यूब नॉन-मेटालिक स्ट्रेंथ मेंबर आर्मर्ड फाइबर ऑप्टिक केबलविभिन्न महत्वपूर्ण क्षेत्रों में तैनात किया गया है:

1. दूरसंचार ऑपरेटर: आवाज और डेटा सेवाओं के लिए विश्वसनीय रीढ़ और एक्सेस नेटवर्क केबलिंग।
2. पावर और यूटिलिटी ग्रिड: उच्च-वोल्टेज बिजली लाइनों के निकट सुरक्षित डेटा ट्रांसमिशन जहां धातु के सदस्य प्रतिबंधित हैं।
3. रेडियो और टेलीविजन: संचार और सूचना प्रसारण प्रणालियों के लिए स्थिर सिग्नल वितरण।
4. परिवहन अवसंरचना: रेल पारगमन, राजमार्ग और स्मार्ट यातायात प्रणालियों के लिए वास्तविक समय डेटा निगरानी और संचार।

मानकों

GYFTA53 केबल मानक YD/T 901 के साथ-साथ IEC 60794-1 का अनुपालन करता है।

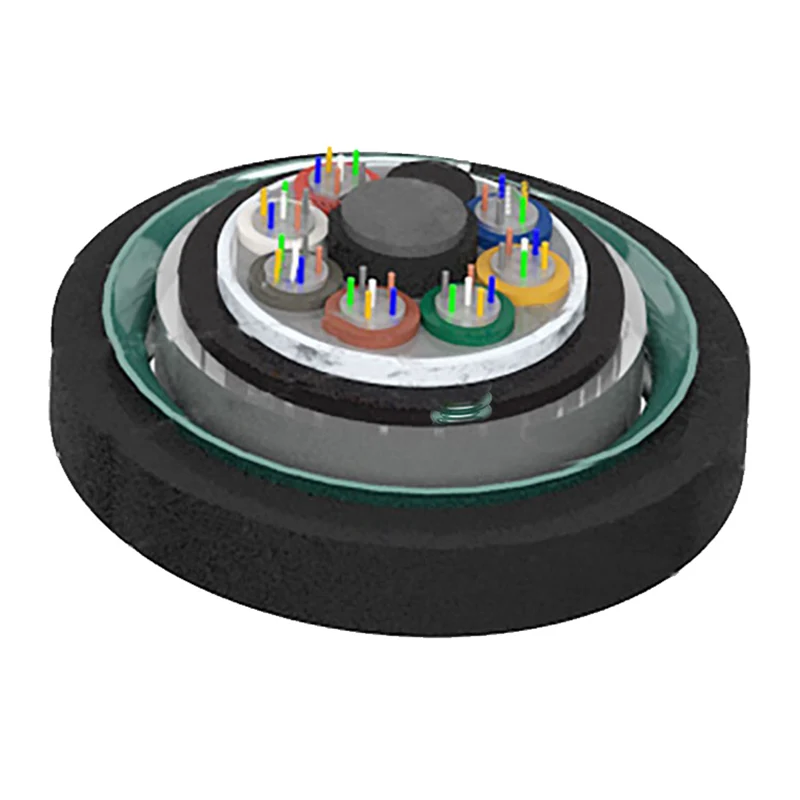

संरचना चित्रण

1.फाइबर

2.ट्यूब भरने वाला यौगिक

3. ढीली ट्यूब

4.केबल भरने का यौगिक

5.एपीएल

6.पीई भीतरी आवरण

7. जल-अवरोधक सामग्री

8.पीएसपी

9.एफआरपी शक्ति सदस्य

10.पीई बाहरी आवरण

तकनीकी मापदंड

भंडारण/ऑपरेटिंग तापमान: -40℃-+70℃

ऑप्टिकल विशेषताएँ

टिप्पणी:

एक। प्रत्यय Xn फाइबर प्रकार को दर्शाता है

बी। फाइबर और ट्यूब की रंग व्यवस्था रंग पहचान तालिका में निर्दिष्ट है

सी। केबल रील को अच्छी स्थिति में रखने के लिए केबल को बाहरी वातावरण में 6 महीने से अधिक समय तक संग्रहीत नहीं किया जाना चाहिए

अनुप्रयोग: डक्ट/एरियल/डायरेक्ट दफन

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: इस बख्तरबंद केबल के लिए "गैर-धातु" सुविधा क्या महत्वपूर्ण बनाती है?

ए: भले ही केबल में धातु कवच (एपीएल/पीएसपी) है, गैर-धातु एफआरपी केंद्रीय शक्ति सदस्य केबल को बिजली या उच्च-वोल्टेज प्रेरण के लिए निरंतर कंडक्टर के रूप में कार्य करने से रोकता है, जिससे विद्युत गलियारों में सुरक्षा में काफी वृद्धि होती है।

प्रश्न: क्या स्ट्रैंडेड लूज़ ट्यूब नॉन-मेटालिक स्ट्रेंथ मेंबर आर्मर्ड फाइबर ऑप्टिक केबल सीधे दफनाने के लिए उपयुक्त है?

उत्तर: हाँ. डबल-बख्तरबंद संरचना (एल्यूमीनियम और स्टील टेप) अधिकांश प्रकार की मिट्टी में सीधे दफनाने के लिए आवश्यक तन्य शक्ति और क्रश प्रतिरोध प्रदान करती है।

प्रश्न: ओरिएंटलफाइबर समय के साथ केबल की नमी प्रतिरोध को कैसे सुनिश्चित करता है?

उत्तर: हम एपीएल और पीएसपी दोनों बाधाओं के साथ संयुक्त 100% कोर फिलिंग कंपाउंड का उपयोग करते हैं। यह निरर्थक प्रणाली यह सुनिश्चित करती है कि भले ही बाहरी आवरण क्षतिग्रस्त हो, नमी फाइबर ले जाने वाली ट्यूबों में प्रवेश नहीं कर सकती है।
