फंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबल केबल

स्ट्रैंडेड लूज़ ट्यूब नॉन-आर्म्ड फाइबर ऑप्टिक केबल एक मल्टी-फाइबर संचार केबल है जिसे बाहरी वातावरण के लिए डिज़ाइन किया गया है। इसकी वास्तुकला में 250μm ऑप्टिकल फाइबर को वॉटरप्रूफ जेल से भरी उच्च-मापांक वाली ढीली ट्यूबों में रखना शामिल है। संरचनात्मक अखंडता सुनिश्चित करने के लिए ये ट्यूब एक केंद्रीय धातु शक्ति सदस्य (सीएसएम) के चारों ओर फंसे हुए हैं। नमी के प्रवेश को रोकने के लिए, कोर अंतराल को पानी-अवरोधक यौगिकों से भर दिया जाता है और एक मजबूत पॉलीथीन (पीई) आवरण द्वारा संरक्षित किया जाता है।

कोर विनिर्माण ताकत

ओरिएंटलफाइबर चार विशेष कारखानों के साथ एक व्यापक समूह के हिस्से के रूप में काम करता है। यह एक लंबवत एकीकृत उत्पादन प्रक्रिया की अनुमति देता है:

• स्केल: इनडोर/आउटडोर केबल, ओडीएन घटकों और नेटवर्क उपकरण पर ध्यान केंद्रित करने वाली चार अलग-अलग फ़ैक्टरियाँ।
• अनुपालन: उत्पादन ISO9001 गुणवत्ता प्रबंधन और ISO45001 व्यावसायिक स्वास्थ्य और सुरक्षा मानकों का सख्ती से पालन करता है।
• गुणवत्ता नियंत्रण: स्ट्रैंडेड लूज़ ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबल का प्रत्येक मीटर YD/T 901 और IEC 60794-1 मानकों को पूरा करने के लिए कठोर परीक्षण से गुजरता है।

ओरिएंटलफाइबर केबल्स की मुख्य विशेषताएं

हाइड्रोलिसिस प्रतिरोध: उच्च शक्ति वाली ढीली ट्यूब समय के साथ फाइबर को रासायनिक गिरावट से बचाती हैं।

यूवी संरक्षण: काला पीई आवरण पराबैंगनी विकिरण के लिए उच्च प्रतिरोध प्रदान करता है, जो बाहरी प्रतिष्ठानों में सेवा जीवन को बढ़ाता है।

नमी अवरोधक: बेहतर नमी सील प्रदान करने के लिए एपीएल (एल्यूमीनियम पॉलीथीन लैमिनेट) या पीएसपी (प्लास्टिक स्टील प्लेयर) का उपयोग करता है।

यांत्रिक स्थिरता: कॉम्पैक्ट संरचना और केंद्रीय शक्ति सदस्य तापमान में उतार-चढ़ाव के तहत ढीली ट्यूबों को सिकुड़ने या हिलने से रोकते हैं।

अच्छा यांत्रिक और तापमान प्रदर्शन

उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है

विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है

विशेष रूप से डिज़ाइन की गई कॉम्पैक्ट संरचना ढीली ट्यूबों को सिकुड़ने से रोकने में अच्छी है

पीई शीथ केबल को पराबैंगनी विकिरण से बचाता है

केबल को जलरोधी बनाने के लिए निम्नलिखित उपाय किए गए हैं:

-स्टील तार का उपयोग केंद्रीय शक्ति सदस्य के रूप में किया जाता है

-ढीला ट्यूब भरने वाला यौगिक

-100% केबल कोर फिलिंग

-एपीएल या पीएसपी नमी अवरोधक

मानकों

GYTA/s केबल मानक YD/T 901 के साथ-साथ IEC 60794-1 का अनुपालन करता है।

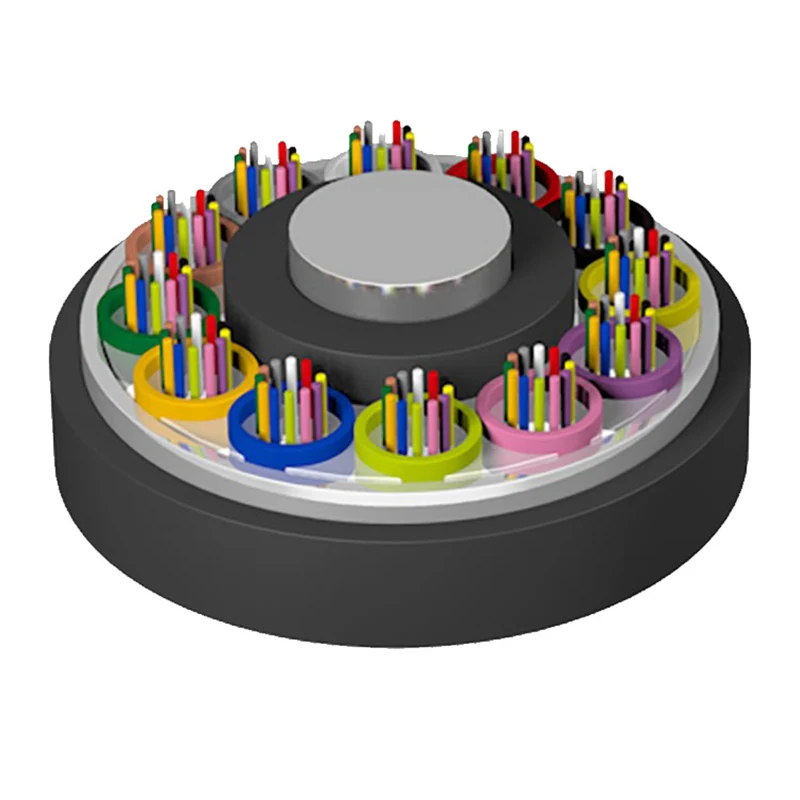

संरचना चित्रण

1. फाइबर

2. ट्यूब भरने वाला यौगिक

3. ढीली ट्यूब

4. केन्द्रीय शक्ति सदस्य

5. केबल फिलिंग कंपाउंड

6. एपीएल पीएसपी

7. पीई शीथ

तकनीकी मापदंड

भंडारण/ऑपरेटिंग तापमान: -40℃-+70℃

ऑप्टिकल विशेषताएँ

टिप्पणी:

एक। प्रत्यय Xn फाइबर प्रकार को दर्शाता है

बी। फाइबर और ट्यूब की रंग व्यवस्था रंग पहचान तालिका में निर्दिष्ट है

सी। केबल रील को अच्छी स्थिति में रखने के लिए फंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबल केबल को 6 महीने से अधिक समय तक बाहरी वातावरण में संग्रहीत नहीं किया जाना चाहिए।

अनुप्रयोग: डक्ट/एरियल

तकनीकी निर्देश

निम्नलिखित पैरामीटर इसके लिए विशिष्ट प्रदर्शन मेट्रिक्स को रेखांकित करते हैंफंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबल :

विविध अनुप्रयोग क्षेत्र

The फंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबलओरिएंटलफाइबर को विभिन्न क्षेत्रों में तैनात किया गया है:

• दूरसंचार: राष्ट्रीय और क्षेत्रीय ऑपरेटरों के लिए मुख्य रीढ़ लाइनें।
• प्रसारण: रेडियो और टेलीविजन नेटवर्क के लिए विश्वसनीय सिग्नल ट्रांसमिशन।
• औद्योगिक अवसंरचना: विद्युत पावर ग्रिड और राजमार्ग निगरानी प्रणालियों के लिए महत्वपूर्ण डेटा लिंक।
• रेल पारगमन: रेलवे सिग्नलिंग और स्टेशन प्रबंधन के लिए उच्च गति संचार प्रणाली।

तुलनात्मक लाभ

मानक उद्योग पेशकशों की तुलना में, ओरिएंटलफाइबरफंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबलविशिष्ट लाभ प्रदान करता है:

1. परिष्कृत विनिर्माण: छोटे पैमाने के उत्पादकों के विपरीत, हमारे समूह की चार-फैक्टरी संरचना यह सुनिश्चित करती है कि प्रत्येक घटक (ओडीएन से केबल तक) संगत है और पूर्ण समाधान के रूप में परीक्षण किया गया है।
2. पर्यावरणीय अनुकूलनशीलता: विभिन्न वैश्विक जलवायु में पाए जाने वाले तापमान चक्र और आर्द्रता को संभालने के लिए विशेष रूप से इंजीनियर किया गया।
3. वैश्विक ट्रैक रिकॉर्ड: हमारे उत्पाद वर्तमान में कई बड़े पैमाने की इंजीनियरिंग परियोजनाओं में एकीकृत हैं, जो अंतरराष्ट्रीय दूरसंचार ऑपरेटरों से सकारात्मक प्रतिक्रिया द्वारा समर्थित हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: क्या केंद्रीय शक्ति सदस्य हमेशा धात्विक होता है?

ए: मानक डिज़ाइन उच्च तन्यता ताकत के लिए स्टील के तार का उपयोग करते हैं; हालाँकि, विशिष्ट विद्युत चुम्बकीय वातावरण के लिए, एक गैर-धातु एफआरपी (फाइबर प्रबलित प्लास्टिक) सदस्य को प्रतिस्थापित किया जा सकता है।

प्रश्न: यह केबल पानी के प्रवेश को कैसे संभालती है?

ए: दफंसे हुए ढीले ट्यूब गैर-बख्तरबंद फाइबर ऑप्टिक केबलएक दोहरी परत सुरक्षा का उपयोग करता है: फाइबर के लिए ट्यूब फिलिंग कंपाउंड और इंटरस्टिसेस के लिए 100% केबल कोर फिलिंग कंपाउंड।

प्रश्न: ओरिएंटलफाइबर किन मानकों का पालन करता है?

ए: सभी आउटडोर केबल इसका अनुपालन करते हैंआईईसी 60794-1औरवाईडी/टी 901मानक, वैश्विक नेटवर्क हार्डवेयर के साथ अनुकूलता सुनिश्चित करना।
