डुप्लेक्स फ्लैट अंजीर 8 ज़िपकॉर्ड फाइबर ऑप्टिक केबल

डुप्लेक्स फ्लैट अंजीर 8 ज़िपकॉर्ड फाइबर ऑप्टिक केबल φ900μM या φ600um तंग-बफर ऑप्टिकल फाइबर का उपयोग करता है, जो ऑप्टिकल ट्रांसमिशन माध्यम के रूप में होता है, जो कि एक बल-प्रबलित इकाई के रूप में अरामिड की एक परत के साथ कवर किया जाता है, और 8-आकार की पॉलीविनाइल चकने (PVC) या कम-स्मोक-हॉलोजेन (PVC) (PVC) (PVC) (PVC) (PVC) (PVC) (PVC), LSH-SMOKE ZEROGENTER (PVC) फ्लेम-रिटार्डेंट) म्यान।

जांच भेजें

उत्पाद वर्णन

विशेषताएँ

तंग बफर फाइबर स्ट्रिपिंग की आसानी

तंग बफर फाइबर में उत्कृष्ट लौ-रिटार्डेंट प्रदर्शन होता है

Aramid सुदृढीकरण तत्व केबल को उत्कृष्ट तन्यता ताकत देता है

8-आकार का म्यान शाखाओं के लिए छीलना और उपयोग करना आसान है

बाहरी सामग्री संक्षारण-प्रतिरोधी, जलरोधी, यूवी-प्रतिरोधी, लौ-मंदक और पर्यावरण के अनुकूल है।

अनुप्रयोग

डुप्लेक्स ऑप्टिकल फाइबर पैचकॉर्ड या पिगटेल

इनडोर वितरण

उपकरणों, संचार उपकरणों के बीच परस्पर संबंध

मानकों

YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11, आदि के मानकों को पूरा करें, साधारण PVC उत्पादों के अलावा, ऐसे उत्पाद भी हैं जो ULOFNR और OFNP प्रमाणपत्रों को पारित कर चुके हैं। LSZH उत्पाद IEC60332-1 या IEC60332-3C या OFNR प्रमाणपत्र n को पूरा करने के लिए विभिन्न सामग्रियों का उपयोग करते हैं।

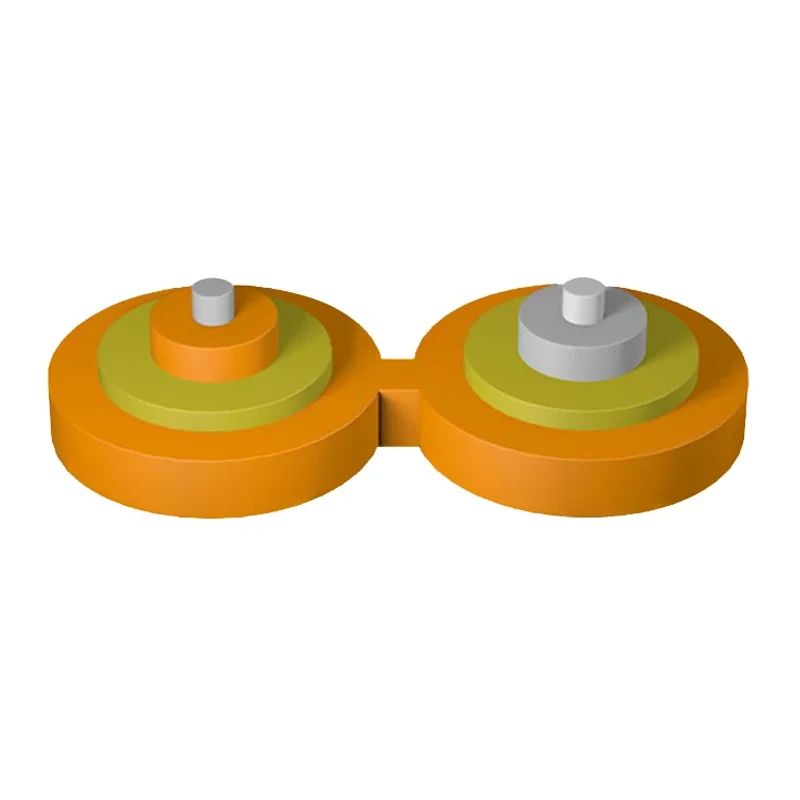

संरचना ड्राइंग

1.Tight बफर फाइबर

2.aramid यार्न जैकेट

3. जैकेट

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

तकनीकी मापदंड

केबल मॉडल	केबल व्यास （मिमी）	केबल वजन (रेफ) ई ओ		टीबीएफ व्यास （Μm）	तन्यता ताकत लंबी/अल्पावधि (एन)	क्रश प्रतिरोध लंबी/अल्पावधि （एन/100 मिमी）	झुकने वाला त्रिज्या गतशील स्थैतिक (मिमी)
केबल मॉडल	केबल व्यास （मिमी）	पीवीसी जैकेट	LSZH जैकेट	टीबीएफ व्यास （Μm）	तन्यता ताकत लंबी/अल्पावधि (एन)	क्रश प्रतिरोध लंबी/अल्पावधि （एन/100 मिमी）	झुकने वाला त्रिज्या गतशील स्थैतिक (मिमी)
1.6	(3.4) 0.3) × (1.6) 0.3)	4.8	5.3	600 ± 50	40/80	100/500	60/30
1.9	(4.0) 0.3) × (1.9) 0.3)	8.0	8.7	900 ± 50	100/200	100/500	60/30
2.8	(5.8) 0.3) × (2.8) 0.3)	11.6	14.8	900 ± 50	100/200	100/500	60/30

ऑप्टिकल विशेषताओं

तंतु -प्रकार	क्षीणन				Ofl	प्रभावी मोड बैंडविड्थ	10 gbit/s ईथरनेट लिंक लंबाई	न्यूनतम मोड़ त्रिज्या
स्थिति	1310/1550NM		850/1300NM		850/1300NM	850NM	850NM	/
स्थिति	विशिष्ट मूल्य	अधिकतम मूल्य	विशिष्ट मूल्य	अधिकतम मूल्य	850/1300NM	850NM	850NM	/
इकाई	डीबी/किमी	डीबी/किमी	डीबी/किमी	डीबी/किमी	MHz.km	MHz.km	m	मिमी
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
