FTTH (घर के लिए फाइबर) निर्माण उच्च गति और स्थिर ब्रॉडबैंड एक्सेस सेवाओं के साथ उपयोगकर्ताओं को प्रदान करने के लिए उपयोगकर्ता के घर से सीधे ऑप्टिकल फाइबर को कनेक्ट करना है। FTTH निर्माण प्रक्रिया में, विभिन्न प्रकार की सामग्रियों और उपकरणों की आवश्यकता होती है:
· बूंद केबल: इसमें छोटे आकार, हल्के वजन, अच्छे लचीलेपन, मजबूत झुकने वाले प्रतिरोध आदि की विशेषताएं हैं। यह जटिल इनडोर और बाहरी वातावरण में रखना आसान है और इसे सीधे उपयोगकर्ता टर्मिनल उपकरणों से जोड़ा जा सकता है। यह FTTH होम प्रविष्टि के लिए आमतौर पर इस्तेमाल किया जाने वाला ऑप्टिकल केबल प्रकार है।
· आउटडोर फाइबर ऑप्टिक केबल: विभिन्न बिछाने वाले वातावरण और आवश्यकताओं के अनुसार कई प्रकार हैं, जैसे कि ओवरहेड ऑप्टिकल केबल, प्रत्यक्ष दफन ऑप्टिकल केबल, पाइपलाइन ऑप्टिकल केबल, आदि। इसमें एक बड़ा बाहरी व्यास, बेहतर यांत्रिक गुण और सुरक्षा प्रदर्शन है, और कठोर बाहरी वातावरण के प्रभाव का सामना कर सकता है। इसका उपयोग ऑप्टिकल केबल स्प्लिस क्लोजर या ऑप्टिकल स्प्लिटर्स से इमारत या क्षेत्र में ऑप्टिकल सिग्नल को प्रसारित करने के लिए किया जाता है जहां उपयोगकर्ता स्थित है।
· PIgtail: एक छोर में एक फाइबर ऑप्टिक कनेक्टर प्लग होता है और दूसरा छोर ऑप्टिकल फाइबर का टूटा हुआ अंत होता है, जिसका उपयोग ऑप्टिकल संचार उपकरणों या ऑप्टिकल वितरण सुविधाओं के साथ ऑप्टिकल केबल में ऑप्टिकल फाइबर को जोड़ने के लिए किया जाता है, जो कि ऑप्टिकल संकेतों के युग्मन और संचरण को प्राप्त करने के लिए होता है।
· पैच कॉर्ड (जम्पर): इसके दोनों छोर फाइबर ऑप्टिक कनेक्टर प्लग से लैस हैं, जो कनेक्ट करने के लिए लचीले और सुविधाजनक हैं। उन्हें ऑप्टिकल वितरण बक्से के बीच ऑप्टिकल संचार उपकरणों के बीच अस्थायी या स्थायी संबंध के लिए उपयोग किया जा सकता है।
· केबल स्पाइस क्लोजर: ऑप्टिकल फाइबर फ्यूजन और ऑप्टिकल केबल लाइन के बीच में सुरक्षा के लिए उपयोग किया जाता है। जब ऑप्टिकल केबल काफी लंबी नहीं होती है या उसे शाखाओं में बँधने की आवश्यकता होती है, तो केबल स्प्लिस क्लोजर का उपयोग दो या अधिक ऑप्टिकल केबलों को कनेक्ट करने और सील करने के लिए किया जाता है और बाहरी पर्यावरणीय कारकों को बंद करने से रोकने के लिए फाइबर ऑप्टिक फ्यूजन पॉइंट की रक्षा करने के लिए होता है, जो ऑप्टिकल सिग्नल ट्रांसमिशन की स्थिरता और विश्वसनीयता सुनिश्चित करता है।
· समाप्ति बॉक्स: उपयोगकर्ता अंत या ऑप्टिकल केबल एंट्री पॉइंट पर स्थापित, इसका उपयोग पिगटेल के साथ ऑप्टिकल केबल में ऑप्टिकल फाइबर को फ्यूज या कोल्ड-जॉइन करने के लिए किया जाता है, और उपयोगकर्ता टर्मिनल उपकरण या अन्य ऑप्टिकल संचार उपकरणों के साथ जुड़ने के लिए पिगटेल का नेतृत्व किया जाता है। यह ऑप्टिकल केबल टर्मिनल को ठीक करने, ऑप्टिकल फाइबर फ्यूजन की रक्षा करने और ऑप्टिकल केबल प्रविष्टि को सील करने और बाहर निकलने की भूमिका निभाता है।
· ऑप्टिकल क्रॉस कनेक्टिंग कैबिनेट: यह आउटडोर ऑप्टिकल केबल एक्सेस नेटवर्क में ट्रंक ऑप्टिकल केबल और वितरण ऑप्टिकल केबलों के बीच जंक्शन उपकरण है, जिसका उपयोग ऑप्टिकल केबल फिक्सिंग, प्रोटेक्शन, वेल्डिंग, वायरिंग, आदि के कार्यों को महसूस करने के लिए किया जाता है। ऑप्टिकल केबल जंक्शन बॉक्स को आमतौर पर आउटडोर पोल, दीवारों या विशेष मशीन रूम में अलग -अलग डिस्ट्रीटिंग के लिए ऑप्टिकल सिग्नल के लिए ऑप्टिकल सिग्नल के लिए स्थापित किया जाता है। वितरण ऑप्टिकल केबल।
· ऑप्टिकल स्प्लिटर: यह एक उपकरण है जो एक निश्चित अनुपात में कई आउटपुट ऑप्टिकल फाइबर के लिए एक इनपुट ऑप्टिकल फाइबर में ऑप्टिकल सिग्नल वितरित करता है। FTTH नेटवर्क में, ऑप्टिकल स्प्लिटर्स आमतौर पर ऑप्टिकल केबल जंक्शन बॉक्स, ऑप्टिकल फाइबर वितरण बक्से या उपयोगकर्ता गलियारों में ऑप्टिकल सिग्नल के विभाजन ट्रांसमिशन को प्राप्त करने के लिए स्थापित किए जाते हैं, जिससे कई उपयोगकर्ता ट्रंक ऑप्टिकल केबल के ऑप्टिकल सिग्नल संसाधनों को साझा करने और नेटवर्क निर्माण लागत को कम करने की अनुमति देते हैं। आम ऑप्टिकल स्प्लिटर विभाजन अनुपात में 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64, आदि शामिल हैं।

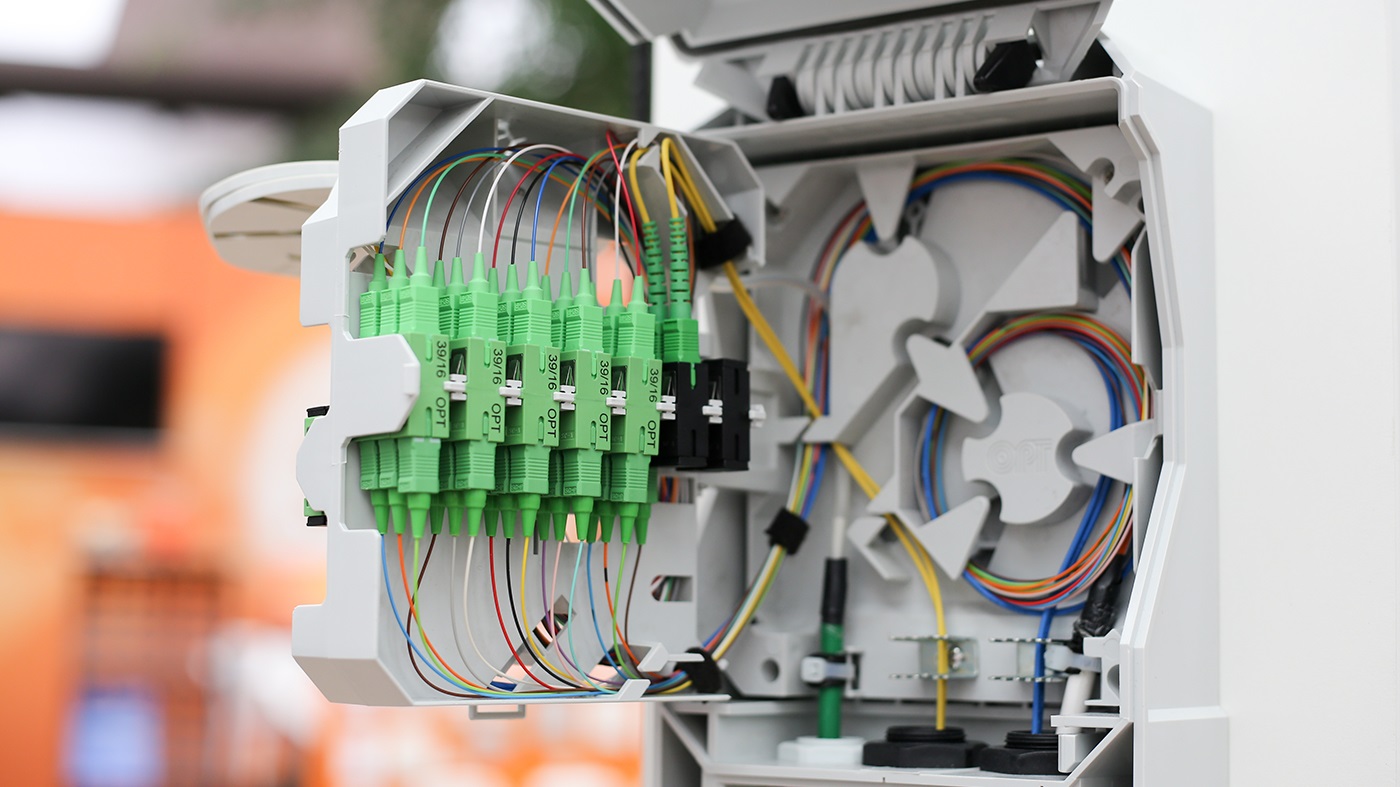

· ऑप्टिकल फाइबर वितरण बॉक्स: उपयोगकर्ता के गलियारे या कमजोर वर्तमान शाफ्ट में स्थापित, फाइबर विभाजन, वायरिंग और ऑप्टिकल केबल के टर्मिनल कनेक्शन के लिए उपयोग किया जाता है। ऑप्टिकल फाइबर स्प्लिटर बॉक्स आम तौर पर ऑप्टिकल स्प्लिटर्स, पिगटेल, एडेप्टर और अन्य उपकरणों से सुसज्जित होता है, जो ऑप्टिकल केबल में ऑप्टिकल फाइबर को प्रत्येक उपयोगकर्ता के घर में वितरित कर सकते हैं, और ऑप्टिकल स्प्लिटर के आउटपुट पोर्ट के साथ उपयोगकर्ता के घर में पेश किए गए ऑप्टिकल केबल को कनेक्ट कर सकते हैं ताकि घर में ऑप्टिकल संकेतों के वितरण का एहसास हो सके।
