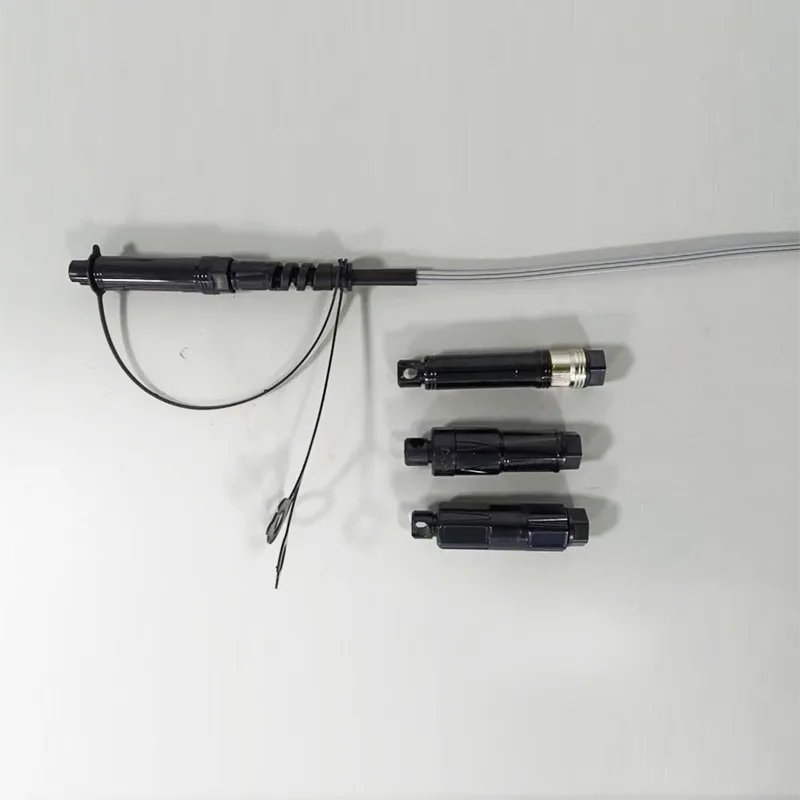

तीन-इन-वन वॉटरप्रूफ ड्रॉप केबल पैच कॉर्ड (Accord Optitap/Mini SC/SLIM SC कनेक्टर)

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

तकनीकी विनिर्देश:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥60 (एपीसी)
केबल जैकेट रंग		स्लेटी
केबल बाहरी व्यास	मिमी	5.0x2.0
फाइबर मोड		एकल मोड: G657A2
केबल जैकेट सामग्री		Lszh （लौ retardant） कम घर्षण）
केबल वजन	किलो/किमी	22 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	50 、 100 、 150 、 250 、 300 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)

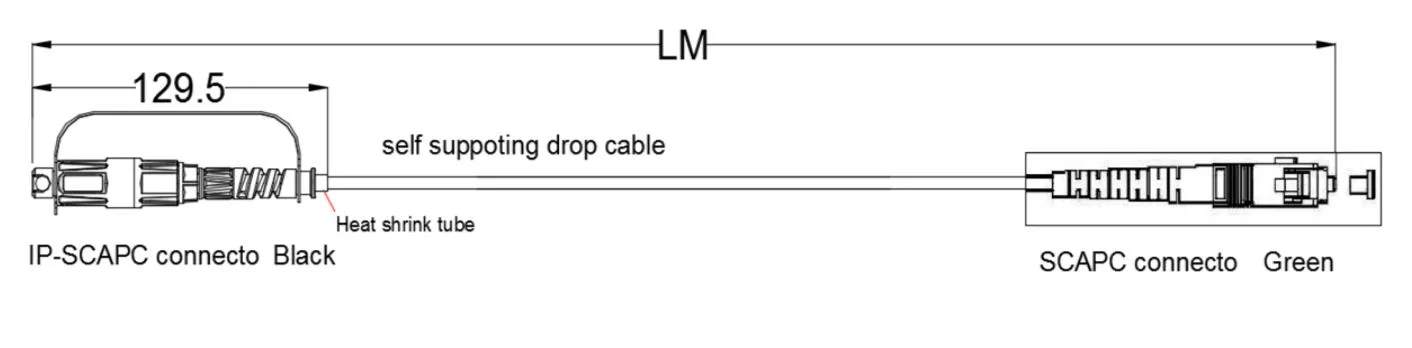

कनेक्टर प्रकार		इनपुट ：	Accord Optitap RSC/APC कनेक्टर Accord H Optic Mini SC/APC कनेक्टर अकॉर्ड स्लिम एससी/एपीसी कनेक्टर
		आउटपुट ：	पारंपरिक एससी/एपीसी
वाटरप्रूफ ग्रेड		IP67
परिचालन तापमान	℃	-20 ° C ~ +65 ℃
भंडारण तापमान	℃	-20 ℃ ~ +65 ℃

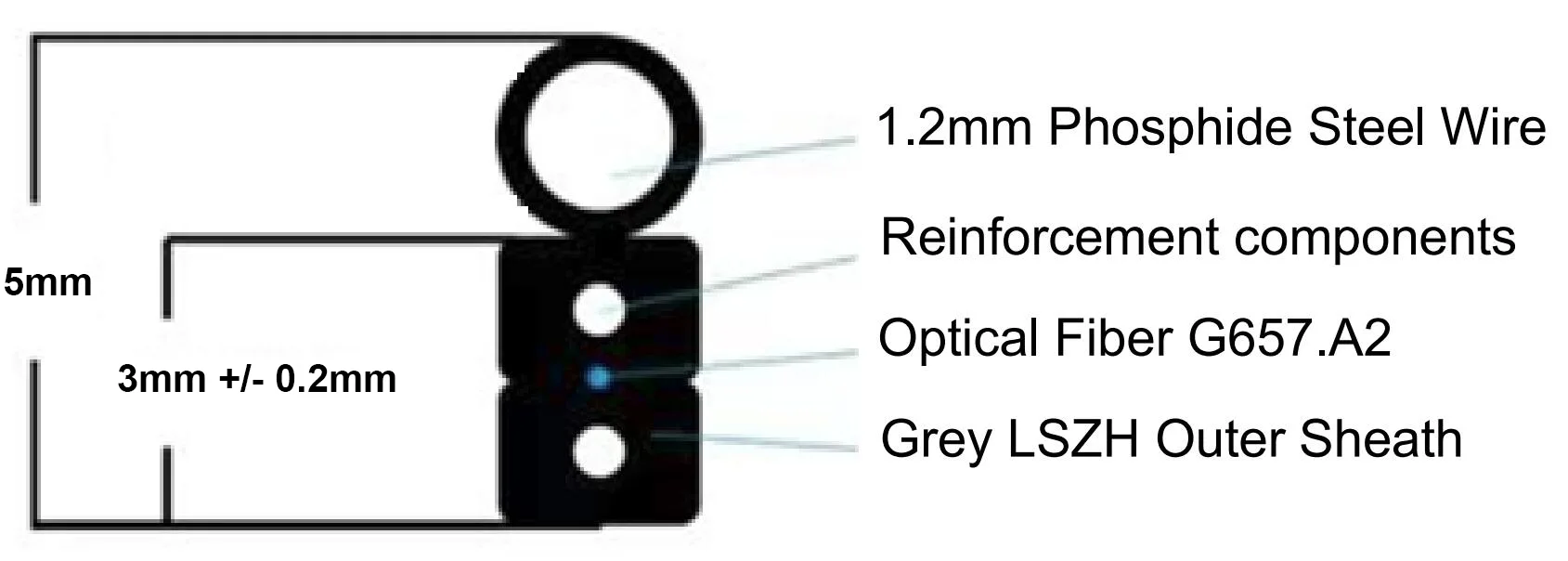

केबल संरचना:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

केबल तकनीकी विनिर्देश:

प्रकाशित तंतु	प्रकार	एकल मोड: G657 A2
	नहीं	1
	रंग	नीला
	क्षीणन गुणांक	@1310nm ≤0.32 DB/किमी @1550nm ≤0.20 dB/किमी
	विधा-क्षेत्र व्यास	1310nm μ9.2 μM 1550 एनएम μ9.2 माइक्रोन
	तानाशाह	125 ± 0.7 माइक्रोन
	कोटिंग व्यास	242 ± 5 माइक्रोन
	कोट-क्लैडिंग एकत्रीकरण	≤0.5%
	केबल कटऑफ तरंग दैर्ध्य	एसएम: λcc ≤1258 एनएम
	मैक्रो बेंड लॉस (डीबी)	R = 10 मिमी, 1 मोड़: .10.10 @1550nm आर = 10 मिमी, 1 मोड़: ≤0.20 @1625nm R = 7.5 मिमी, 1 मोड़: .20.20 @1550NM
ताकत सदस्य	मटेरिया	KFRP
ताकत सदस्य	व्यास	Φ0.50 मिमी * 2EA
इस्पात स्व शक्ति सदस्य	मटेरिया	फॉस्फाइड स्टील तार
इस्पात स्व शक्ति सदस्य	व्यास	1.2 मिमी
बाहरी म्यान	सामग्री	Lszh （लौ retardant） कम घर्षण）
	रंग	स्लेटी
	आयाम	2.0 × 5.0 () 0.1) मिमी
वज़न		22 किग्रा/किमी
तन्य शक्ति		दीर्घकालिक: 400 एन अल्पावधि: 800 एन
क्रश प्रतिरोध (एन/100 मिमी)		दीर्घकालिक: 1000 एन/10 सेमी अल्पावधि: 2000 एन/10 सेमी
मिन। झुकने वाला त्रिज्या		10 डी (स्थैतिक); 20 डी (गतिशील)
प्रचालन तापमान		-20 ° C ~ +65 ℃
परिवहन और भंडारण		-20 ℃ ~ +65 ℃
अंकन (स्याही जेट)		ब्लैक द मार्किंग हर 1 मीटर में मुद्रित होता है
