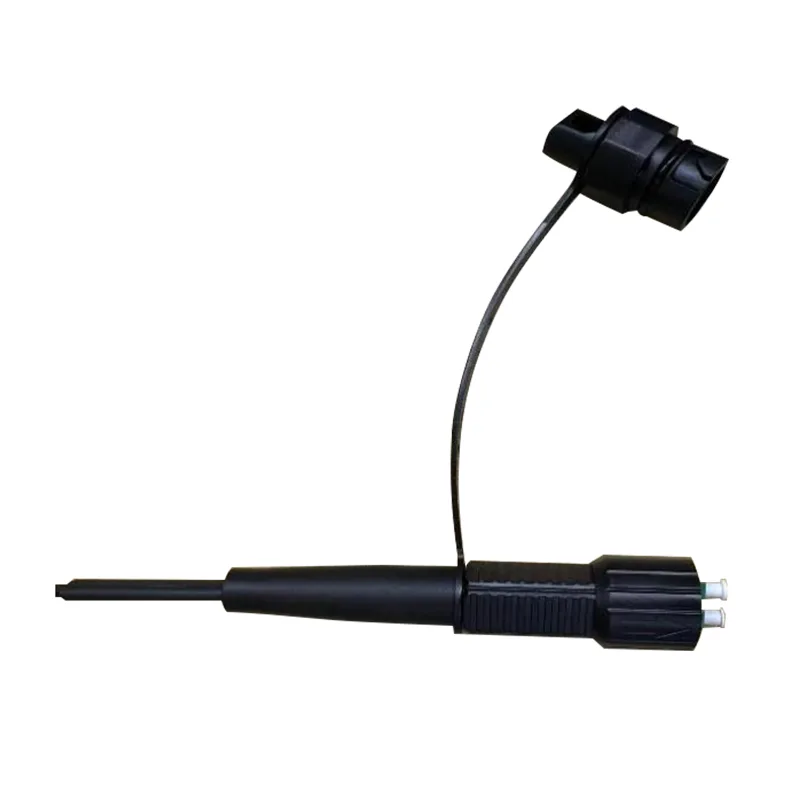

डुप्लेक्स एलसी/यूपीसी वाटरप्रूफ राउंड केबल ऑप्टिकल फाइबर पैच डोरियों (अकॉर्ड मिनी डीएलसी कनेक्टर)

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

तकनीकी विनिर्देश:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		दोहरा
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥50 (यूपीसी)
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	7.0 ± 0.2
फाइबर मोड		एकल मोड: G657 A2
केबल जैकेट सामग्री		एलएसज़
केबल वजन	किलो/किमी	38 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	50 、 75 、 100 、 150 、 200、250 、 300 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)
कनेक्टर प्रकार		इनपुट:	अकॉर्ड मिनी डीएलसी/यूपीसी कनेक्टर
		आउटपुट:	Accord Duplex LC/UPC कनेक्टर
वाटरप्रूफ ग्रेड		IP68
परिचालन तापमान	℃	-40 ° C ~ +70 ℃
भंडारण तापमान	℃	-40 ° C ~ +70 ℃

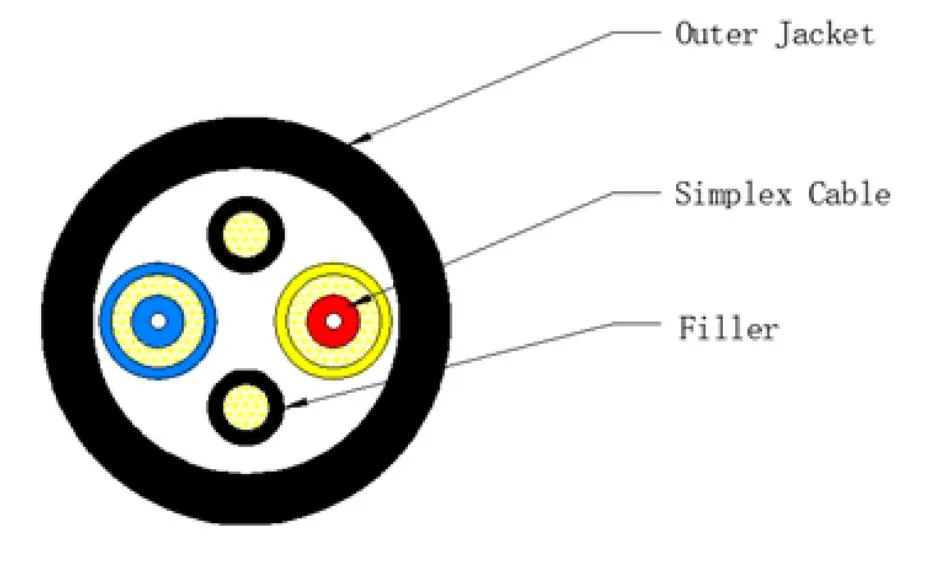

केबल संरचना:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

केबल विनिर्देश:

वस्तु	अंतर्वस्तु	कीमत
तंग बफर फाइबर	संख्या	2
	प्रकार	G.657A2
	व्यास (मिमी)	0.90 ± 0.05
	सामग्री	एलएसज़
	रंग	सफ़ेद
सिंप्लेक्स केबल	सामग्री	एलएसज़
	व्यास (मिमी)	2.0 ± 0.1
	रंग	पीले, नीले
छड़	सामग्री	एलएसज़
	व्यास (मिमी)	1.3 ± 0.1
	रंग	काला
बाहरी जैकेट	सामग्री	एलएसज़
	व्यास (मिमी)	7.0 ± 0.2
	रंग	काला
	मोटाई (मिमी)	1.0 ± 0.1
केबल वजन (किग्रा/किमी) लगभग।		38 ± 3
स्ट्रेचिंग टेस्ट (एन)		दीर्घकालिक: 400 एन अल्पावधि: 800 एन
चपटा परीक्षण (एन/10 सेमी)		दीर्घकालिक: 1000 एन/10 सेमी अल्पावधि: 2200 एन/10 सेमी
मिन। झुकने वाला त्रिज्या		10xod (स्थैतिक); 20xod (गतिशील)
स्थापना तापमान		-40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस
भंडारण तापमान		-40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस

संचालित ऑप्टिकल फाइबर का प्रदर्शन

CABLED ऑप्टिकल फाइबर का प्रदर्शन (ITU-T Rec। G.657A2)

वस्तु	विनिर्देश
तंतु -प्रकार	एकल मोड
फाइबर सामग्री	डोपेड सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm @ 1460NM @ 1550 एनएम @ 1625NM	≤ 0.35 डीबी/किमी ≤ 0.35 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.21 डीबी/किमी ≤ 0.23 डीबी/किमी
केबल कट-ऑफ वेवलेंथ	≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य	1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान	≤ 0.092 PS/(NM2.KM)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी 1/2
रंगीन फैलाव @ 1285 ~ 1330 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625NM	≤3 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18.0 ps/(nm। किमी) ≤22 पीएस/(एनएम। किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.5-9.3um
कोर / क्लैड सांद्रता त्रुटि	≤ 0.5 एक
तानाशाह	125.0 ± 0.7 एक
गैर-सर्कुलरता को रोकना	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 एक
संकेंद्रित प्राथमिक कोटिंग / कोटिंग	≤10 µm
गैर-गोलीबारी	≤0.7%
केबल झुकने के नुकसान के साथ क्षीणन 10 टर्न 1 मैंड्रेल 15 मिमी 1 टर्न 1 मैंड्रेल 10 मिमी 1 टर्न 1 मैंड्रेल 7.5 मिमी	1550nm Δ Δ 0.03 DB/किमी 1550nm Δ Δ 0.1 0.1 db/km 1550nm Δ Δ 0.5 0.5 db/km

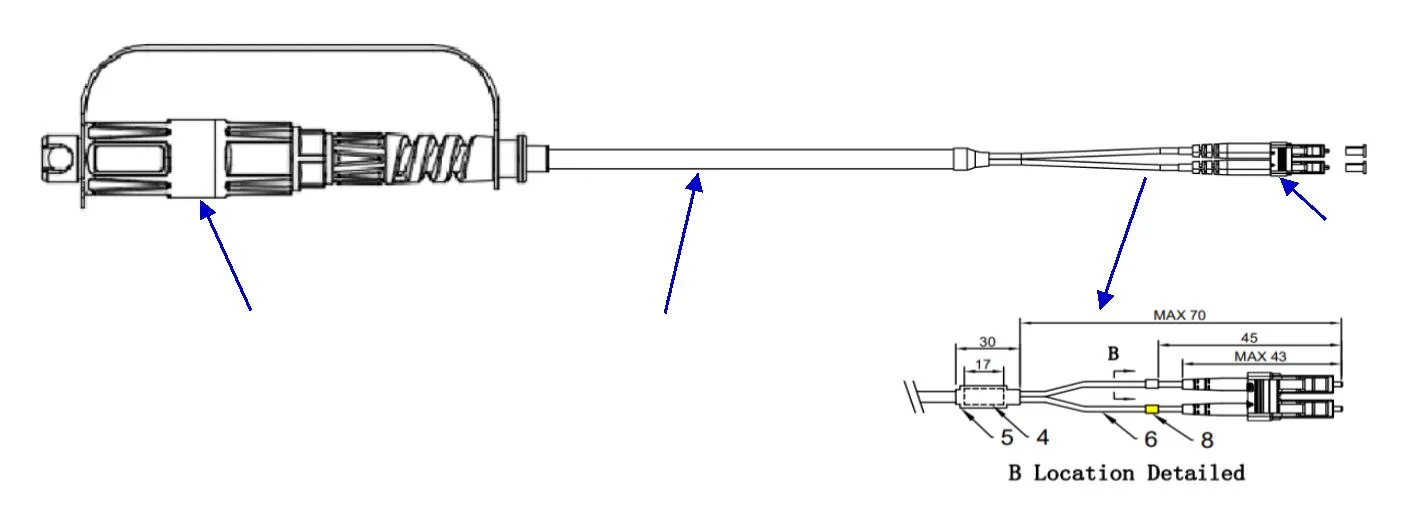

आयामी ड्राइंग:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

नहीं	विवरण	क्यूटी
1	SM G.657A2 2 कोर 2.0 मिमी फाइबर के साथ। OD7.0 मिमी, काला LSZH	1
2	मिनी डीएलसी कनेक्टर ब्लैक	1
3	एकल मोड फाइबर के लिए LC3.0 डुप्लेक्स, आईसी कनेक्टर के लिए ट्यूब, ट्यूब, व्हाइट	2
4	रबर हीट सिकुड़ने योग्य ट्यूब, काला, ओडी 8.5 मिमी एल = 17 मिमी	1
5	रबर हीट सिकुड़ने योग्य ट्यूब, काला, ओडी 8.5 मीटर एल -30 मिमी	2
6	स्टील ट्यूब के साथ लचीला सुरक्षात्मक, ओडी 2.8 मिमी एल = 52 मिमी	2
8	गर्मी सिकुड़ने योग्य ट्यूब, सफेद /पीला OD3.0 मिमी l = 5 मिमी	2
