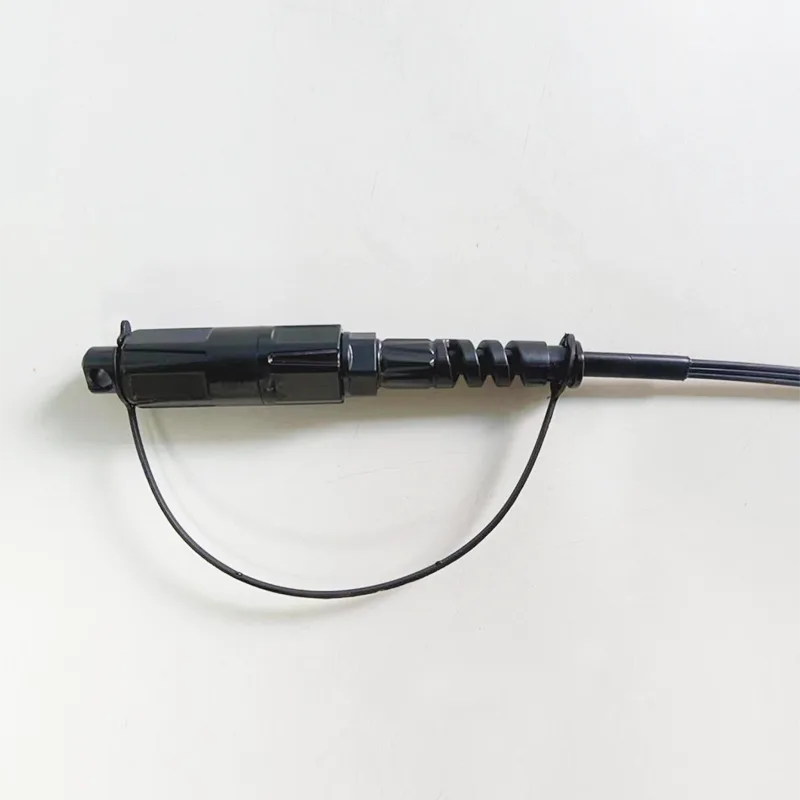

5x2 मिमी वाटरप्रूफ ड्रॉप केबल एससी/एपीसी कनेक्टर ऑप्टिकल फाइबर पिगटेल

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

तकनीकी विनिर्देश:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥ 60
रिश्ते का प्रकार		एससी/एपीसी
सामी		चीनी मिट्टी
कनेक्शन चक्र		500
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	（5.2x2.0）± 0.2 मिमी （3.0x2.0）± 0.2 मिमी (मैसेंजर के बिना)
फाइबर मोड		एकल मोड: G657A2
केबल जैकेट सामग्री		एलएसज़
केबल वजन	किलो/किमी	20 ± 3
मुद्रण सामग्री		अनुकूलन
लंबाई	m	100 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)
कनेक्टर प्रकार		इनपुट: अकॉर्ड एच ऑप्टिक एससी/एपीसी
कनेक्टर प्रकार		आउटपुट: कनेक्टर के बिना
कर्षण (केबल और कनेक्टर के बीच अक्षीय)	N	100
वाटरप्रूफ ग्रेड		IP68
परिचालन तापमान	℃	-20 ° C ~ +65 ℃
भंडारण तापमान	℃	-20 ° C ~ +65 ℃

केबल संरचना:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

प्रकाशित तंतु	प्रकार	जी -657 ए 2।
	नहीं	1
	रंग	नीला
बाहरी म्यान	आयाम	（5.2x2.0）± 0.2 मिमी （3.0x2.0）± 0.2 मिमी (मैसेंजर के बिना)
	सामग्री	एलएसज़
	रंग	काला
इस्पात शक्ति सदस्य	मटेरिया	इस्पात तार
इस्पात शक्ति सदस्य	व्यास	0.45 मिमी
इस्पात स्व शक्ति सदस्य	मटेरिया	इस्पात तार
इस्पात स्व शक्ति सदस्य	व्यास	1.2 मिमी
वज़न		20 ± 3 किग्रा/किमी
टाइल (एन)		दीर्घकालिक: 300N अल्पावधि: 600 एन
कुचलना		1000N/10 सेमी
मिन। झुकने वाला त्रिज्या		15xd (स्थैतिक); 30xd (गतिशील)
तापमान की रेंज		-20 डिग्री सेल्सियस से +65 डिग्री सेल्सियस

फाइबर विशेषता:

केबल फाइबर (तैयार केबल के फाइबर) की सभी विशेषताएं, कम से कम, ITU-T सिफारिश G.657A2 के अनुसार होगी और इस प्रकार होगी।

पैरामीटर		विनिर्देश
क्षीणन गुणांक	@ 1310 एनएम @ 1383 एनएम @ 1550 एनएम @ 1625 एनएम	≤ 0.36 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.22 डीबी/किमी ≤ 0.24 डीबी/किमी
क्षीणन (केबल के बाद)	@1310nm	≤0.40db/किमी
	@1550NM	≤0.30db/किमी
1310nm पर क्षीणन की एकरूपता		≤0.05db
1550nm पर क्षीणन की एकरूपता		≤0.05db
केबल कट-ऑफ वेवलेंथ (λCC)		≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य		1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान		≤ 0.092 ps/(nm^2.km)
1288nm ~ 1339nm पर फैलाव का पूर्ण मूल्य		≤3.5ps/(एनएम · किमी)
1271nm ~ 1360nm पर फैलाव का निरपेक्ष मूल्य		≤5.3ps/(एनएम · किमी)
1550nm पर फैलाव		≤18ps/(nm · किमी)
1625nm पर फैलाव		≤23ps/(एनएम · किमी)
1310nm पर मोड फ़ील्ड व्यास (MFD)		8.60 mm 0.4 मिमी
1550nm पर मोड फ़ील्ड व्यास (MFD)		9.4-10.4 मिमी
ध्रुवीकरण मोड फैलाव (पीएमडी) फाइबर		≤0.125ps/किमी^1/2
ध्रुवीकरण मोड फैलाव (पीएमडी) केबल		≤0.200ps/किमी^1/2
पीएमडी गुणांक	M	20 केबल
	Q	0.01%
	स्वामी	≤0.20ps/किमी^1/2
ज्यामितीय विशेषताएँ
तानाशाह		125 ± 0.8 मिमी
गैर-सर्कुलरता को रोकना		≤1.0%
कोर/क्लैडिंग सांद्रता त्रुटि		≤0.8 मिमी
कोटिंग के साथ फाइबर व्यास		245 ± 10μM
कोटिंग के साथ फाइबर व्यास (रंग)		250 ± 10μM
क्लैडिंग/कोटिंग सांद्रता त्रुटि		≤12.0 मिमी
तनाव परीक्षा		100kpsi या 0.69gpa
कोटिंग को हटाना (एन)		1.0 ～ 9.0
यांत्रिक विशेषताएं
1550nm पर मैक्रोबेंड का नुकसान	आर = 15 मिमी, 10 मोड़	≤0.03db
	आर = 10 मिमी, 1 टर्न	≤0.10db
	आर = 7.5 मिमी, 1 टर्न	≤0.5db
1625nm पर मैक्रोबेंड नुकसान	आर = 15 मिमी, 10 मोड़	≤0.10db
	आर = 10 मिमी, 1 टर्न	≤0.20db
	आर = 7.5 मिमी, 1 टर्न	≤1.0db
