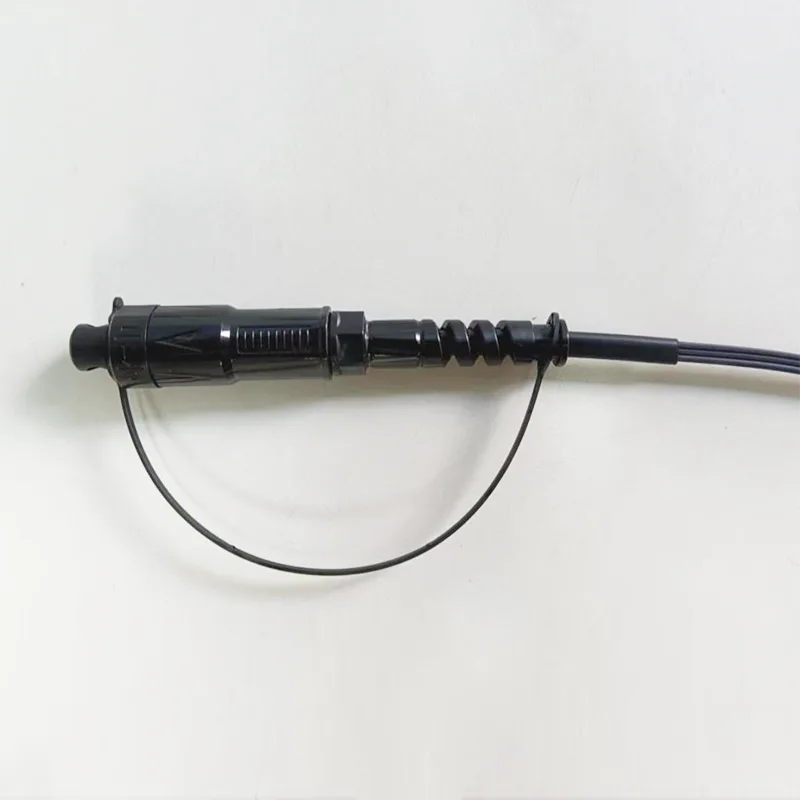

5x2 मिमी वाटरप्रूफ ड्रॉप केबल मिनी एससी/एपीसी कनेक्टर ऑप्टिकल पैच डोरियों

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

तकनीकी विनिर्देश:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥ 60
रिश्ते का प्रकार		एससी/एपीसी
सामी		चीनी मिट्टी
कनेक्शन चक्र		500
केबल जैकेट रंग		स्लेटी
केबल बाहरी व्यास	मिमी	5.0 () 0.2) x2.0 () 0.1)
फाइबर मोड		एकल मोड: G657A2
केबल जैकेट सामग्री		एलएसज़
केबल वजन	किलो/किमी	20 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	30、50、100、150、200、250、300、400、500 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)
कनेक्टर प्रकार		इनपुट: अकॉर्ड एच ऑप्टिक एससी/एपीसी
कनेक्टर प्रकार		आउटपुट: कनेक्टर के बिना
कर्षण (केबल और कनेक्टर के बीच अक्षीय)	N	100
वाटरप्रूफ ग्रेड		IP68
परिचालन तापमान	℃	-20 ° C ~ +65 ℃
भंडारण तापमान	℃	-20 ° C ~ +65 ℃

केबल संरचना:

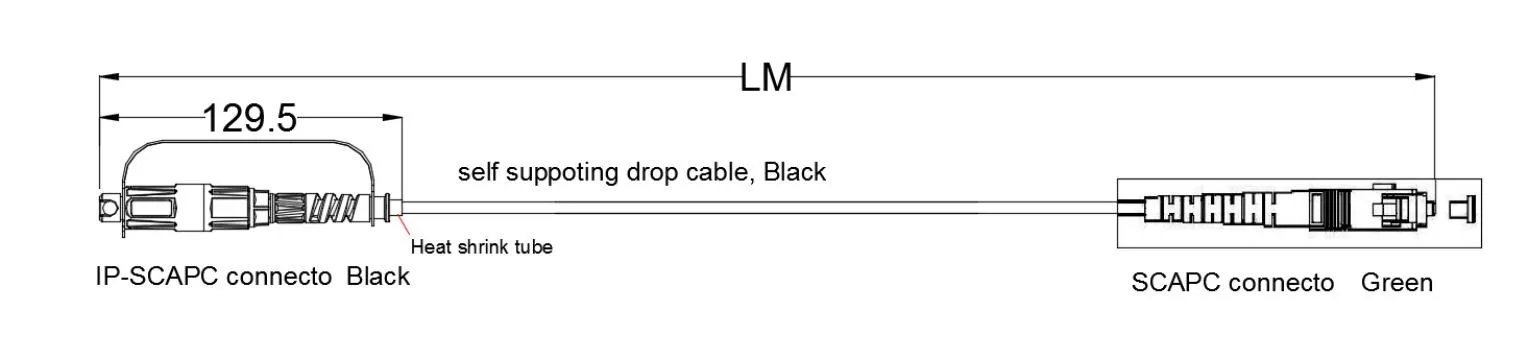

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

प्रकाशित तंतु	प्रकार	G657 A2
	नहीं	1
	रंग	नीला
इस्पात शक्ति सदस्य	मटेरिया	इस्पात तार
इस्पात शक्ति सदस्य	व्यास	0.4 mm
इस्पात स्व शक्ति सदस्य	मटेरिया	इस्पात तार
इस्पात स्व शक्ति सदस्य	व्यास	1.0 मिमी
बाहरी म्यान	आयाम	2.0 () 0.1) x5.0 () 0.2)
	सामग्री	एलएसज़
	रंग	स्लेटी
केबल वजन	किलो/किमी	20
तनाव	N	300 (दीर्घकालिक)
तनाव	N	600 (अल्पावधि)
कुचलना	एन/10 सेमी	200 (दीर्घकालिक)
कुचलना	एन/10 सेमी	1000 (अल्पावधि)
मिन। मुड़ी हुई बहिः प्रकोष्ठिका	मिमी	10xh (स्थैतिक)
मिन। मुड़ी हुई बहिः प्रकोष्ठिका	मिमी	20xh (गतिशील)
तापमान रेंज आपरेट करना:		-20 ℃ से +60 ℃
भंडारण / परिवहन तापमान सीमा:		-20 ℃ से +60 ℃

प्रकाशित तंतु:

केबल फाइबर (तैयार केबल के फाइबर) की सभी विशेषताएं, कम से कम, ITU-T सिफारिश G.657A2 के अनुसार होगी और इस प्रकार होगी।

वस्तु	विनिर्देश
तंतु -प्रकार	एकल मोड
फाइबर सामग्री	डोपेड सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm @ 1490NM @ 1550 एनएम @ 1625NM केबल गठन के बाद @ 1310 एनएम @ 1550 एनएम	≤ 0.36 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.22 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.22 डीबी/किमी
केबल कट-ऑफ वेवलेंथ	≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य	1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान	≤ 0.092 PS/(NM2.KM)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी 1/2
रंगीन फैलाव @ 1285 ~ 1330 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625 एनएम	≤3 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18.0 ps/(nm। किमी) ≤22 पीएस/(एनएम। किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.5-9.3um
कोर / क्लैड सांद्रता त्रुटि	≤ 0.5 एक
तानाशाह	125.0 ± 0.7 एक
गैर-सर्कुलरता को रोकना	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 एक
संकेंद्रित प्राथमिक कोटिंग / कोटिंग	≤10 µm
गैर-गोलीबारी	≤0.7%
केबल झुकने के नुकसान के साथ क्षीणन 1 टर्न 1 मैंड्रेल 7.5 मिमी 10 मोड़ 1 मैंड्रेल 15 मिमी	1550nm Δ Δ 0.10 DB/किमी 1550nm Δ Δ 0.03 DB/किमी
