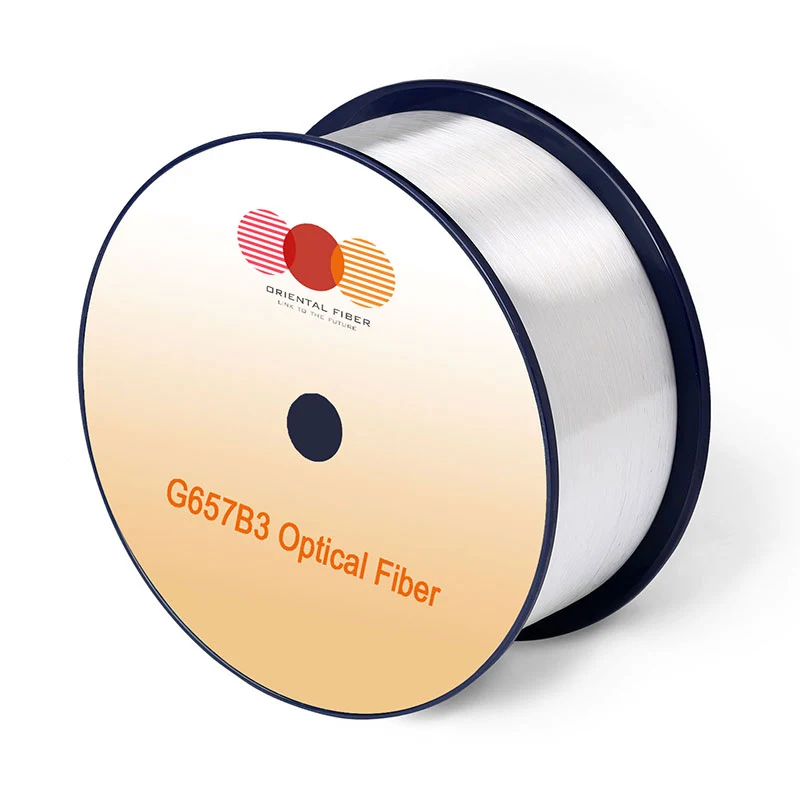

एकल-मोड ऑप्टिकल फाइबर G.657.B3

सिंगल-मोड ऑप्टिकल फाइबर G.657.B3 को फाइबर-टू-द-होम (FTTH), एंटरप्राइज नेटवर्क और किसी भी अन्य एप्लिकेशन के लिए डिज़ाइन किया गया है, जिसमें छोटे बेंड रेडी पर अल्ट्रा-कम झुकने वाले नुकसान की आवश्यकता होती है।

जांच भेजें

उत्पाद वर्णन

अनुप्रयोग

● विभिन्न संरचनाओं के फाइबर पैच डोरियां

● फाइबर-टू-द-होम (FTTH) नेटवर्क के लिए हाई-स्पीड ऑप्टिकल पथ

● न्यूनतम झुकने आवश्यकताओं के साथ केबल

● छोटे ऑप्टिकल घटक

उत्पाद मानक

ITU-T G.657.B3 और IEC 60793-2-50 B6.B3 द्वारा अनुशंसित ऑप्टिकल प्रदर्शन बेहतर है, जिसमें झुकने वाले त्रिज्या 5 मिमी के रूप में कम है, जो MDU और FTTH में जटिल स्थापना की स्थिति को पूरा कर सकता है, जैसे कि कोने, बाइंडिंग, उच्च भार तनाव, आदि।

विशेषताएँ

● न्यूनतम झुकने त्रिज्या 5 मिमी तक पहुंच सकती है, जो सभी G.652.D ऑप्टिकल फाइबर के साथ पूरी तरह से संगत है

● कम क्षीणन, O-E-S-C-L बैंड की संचालन आवश्यकताओं को पूरा करना

● कम झुकने का नुकसान, रिबन केबल सहित ऑप्टिकल केबल डिजाइनों की मांग के लिए उपयुक्त है

● सटीक ज्यामितीय पैरामीटर और बड़े MFD कम splicing नुकसान और उच्च splicing दक्षता सुनिश्चित करते हैं

● उच्च एनडी मूल्य, न्यूनतम झुकने वाले त्रिज्या पर लंबी सेवा जीवन को पूरा करना

विशेष विवरण

विशेषताएँ		स्थितियाँ	विशिष्ट ﬁ एड मान	इकाइयों
ऑप्टिकल विशेषताएँ
क्षीणन		1310nm	≤0.35	[डीबी/किमी]
		1383nm （H2-gaging के बाद）	≤0.35	[डीबी/किमी]
		1550NM	≤0.21	[डीबी/किमी]
		1625NM	≤0.23	[डीबी/किमी]
क्षीणन वीर तरंग दैर्ध्य अधिकतम। α di ent erence		1285-1330Nm, में 1310nm का संदर्भ	≤0.03	[डीबी/किमी]
क्षीणन वीर तरंग दैर्ध्य अधिकतम। α di ent erence		1525-1575NM, में 1550nm का संदर्भ	≤0.02	[डीबी/किमी]
शून्य फैलाव तरंग दैर्ध्य (λ0)		-	1300-1324	[एनएम]
शून्य फैलाव ढलान		-	≤0.092	[PS/(NM2 · किमी)]]
पित्ताशय	अधिकतम व्यक्तिगत फाइबर	-	≤0.1	[ps/gkm]
	लिंक डिज़ाइन मान （m = 20 ， q = 0.01%)	-	≤0.06	[ps/gkm]
	ठेठ कीमत	-	0.04	[ps/gkm]
केबल कटो ﬀ तरंग दैर्ध्य (λcc)		-	≤1260	[एनएम]
तरीका फील्ड व्यास （MFD）		1310nm	8.2-9.0	[μM]
तरीका फील्ड व्यास （MFD）		1550NM	9.1-10.1	[μM]
E ent ective of ective of ective （ne		1310nm	1.468	-
E ent ective of ective of ective （ne		1550NM	1.469	-
बिंदु discontinuities		1310nm	≤0.05	[DB]
बिंदु discontinuities		1550NM	≤0.05	[DB]
ज्यामितीय विशेषताएँ
आवरण व्यास		-	125.0 ± 0.7	[μM]
आवरण गैर घेरा		-	≤0.7	[%]
कलई करना व्यास		-	235-245	[μM]
कोट-क्लैडिंग सांद्रता त्रुटि		-	≤12.0	[μM]
कलई करना गैर घेरा		-	≤6.0	[%]
कोर-क्लैडिंग सांद्रता त्रुटि		-	≤0.5	[μM]
कर्ल (त्रिज्या)		-	≥4	[एम]
वितरण लंबाई		-	ऊपर से 25.2	[किमी/रील]
पर्यावरणीय विशेषताओं		1310nm, 1550nm और 1625nm
तापमान निर्भरता प्रेरित क्षीणन		-60 ℃ से +85 ℃	≤0.05	[डीबी/किमी]
तापमान-रुख साइकिल चालित क्षीणन		-10 ° C से +85 डिग्री सेल्सियस, 98% आरएच	≤0.05	[डीबी/किमी]
वाटरसोकाक निर्भरता प्रेरित क्षीणन		30 दिनों के लिए 23 ° C ，	≤0.05	[डीबी/किमी]
नम गर्मी निर्भरता प्रेरित क्षीणन		85 ° C और 85% आरएच ， के लिए 30 दिन	≤0.05	[डीबी/किमी]
सूखा ऊँची उम्र बढ़ने		30 दिनों के लिए 85 ，，	≤0.05	[डीबी/किमी]
यांत्रिक विशिष्ट ﬁ cation
सबूत परीक्षा		-	≥9.0	[एन]
		-	≥1.0	[%]
		-	≥100	[केपीएसआई]
मैक्रो-मोड़ प्रेरित हानि	1 के एक mandrel के चारों ओर मुड़ें 10 मिमी त्रिज्या	1550NM	≤0.03	[DB]
	1 10 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1625NM	≤0.1	[DB]
	1 7.5 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1550NM	≤0.08	[DB]
	1 के एक mandrel के चारों ओर मुड़ें 7.5 मिमी त्रिज्या	1625NM	≤0.25	[DB]
	1 5 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ता है	1550NM	≤0.15	[DB]
	1 5 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ता है	1625NM	≤0.45	[DB]
कलई करना पट्टी बल		ठेठ औसत बल	1.5	[एन]
कलई करना पट्टी बल		चोटी बल	1.3-8.9	[एन]
गतिशील थकान पैरामीटर		-	≥20	-
