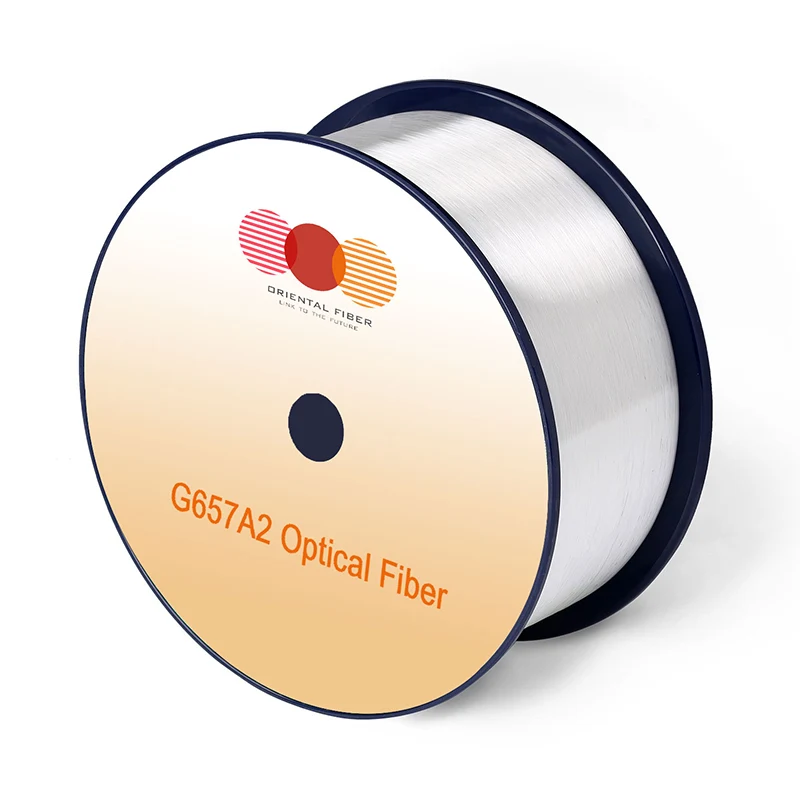

एकल-मोड ऑप्टिकल फाइबर G.657.A2

सिंगल-मोड ऑप्टिकल फाइबर G.657.A2 उत्कृष्ट गुणों को जोड़ती है: उत्कृष्ट कम मैक्रोबेंडिंग संवेदनशीलता और कम पानी के शिखर स्तर। यह O-E-S-C-L बैंड (1260 -1625 एनएम) में उपयोग के लिए पूरी तरह से अनुकूलित है। बेंड-असंवेदनशील विशेषता न केवल एल-बैंड एप्लिकेशन की गारंटी देती है, बल्कि फाइबर को संग्रहीत करते समय अत्यधिक देखभाल के बिना आसान स्थापना के लिए भी अनुमति देती है, विशेष रूप से एफटीटीएच नेटवर्क अनुप्रयोगों के लिए। फाइबर गाइड पोर्ट में बेंड त्रिज्या और दीवार और कोने की स्थापना में न्यूनतम मोड़ त्रिज्या को कम किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

अनुप्रयोग

विभिन्न संरचनाओं के साथ सभी प्रकार के फाइबर केबल

उच्च प्रदर्शन वाले ऑप्टिकल नेटवर्क O-E-S-C-L बैंड में काम करते हैं

फाइबर-टू-द-होम नेटवर्क के लिए हाई स्पीड ऑप्टिकल मार्ग

झुकने की आवश्यकताओं के बारे में उच्च आवश्यकताओं के साथ ऑप्टिकल केबल

छोटे आकार के फाइबर केबल और ऑप्टिकल घटक

मानकों

उस टी

IEC 60793-2-50 प्रकार B1.3/B6.A1/B6.A2/B6.B2 ऑप्टिकल फाइबर विनिर्देश।

विशेषताएँ

7.5 से 15 मिमी के मोड़ त्रिज्या सीमा में झुकने के नुकसान के लिए उच्च प्रतिरोध

सभी G.652 ऑप्टिकल फाइबर के साथ पूरी तरह से संगत

कम क्षीणन O-E-S-C-L बैंड में ऑपरेशन की मांग को पूरा करता है

कम पीएमडी उच्च बिट-दर और लंबी दूरी की ट्रांसमिशन आवश्यकताओं को पूरा करता है

कम झुकने का नुकसान

सटीक ज्यामितीय पैरामीटर

उच्च एनडी-वैल्यू

विशेष विवरण

विशेषताएँ		स्थितियाँ	निर्दिष्ट मान	इकाइयों
ऑप्टिकल विशेषताओं
क्षीणन		1310nm	≤0.35	[डीबी/किमी]
		1383nm (H2-gaging के बाद)	≤0.35	[डीबी/किमी]
		1460NM	≤0.25	[डीबी/किमी]
		1490NM	≤0.23	[डीबी/किमी]
		1550NM	≤0.21	[डीबी/किमी]
		1625NM	≤0.23	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1285-1330nm, 1310nm के संदर्भ में	≤0.03	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1550nm के संदर्भ में 1525-1575nm	≤0.02	[डीबी/किमी]
शून्य फैलाव तरंग दैर्ध्य (λ0)		-	1300-1324	[एनएम]
शून्य फैलाव ढलान (S0)		-	≤0.092	[PS/(NM2 · किमी)]]
पित्ताशय	अधिकतम व्यक्तिगत फाइबर	-	≤0.1	[ps/gkm]
	लिंक डिजाइन मूल्य (M = 20 ， Q = 0.01%)	-	≤0.06	[ps/gkm]
	विशिष्ट मूल्य	-	0.04	[ps/gkm]
केबल कटो ﬀ तरंग दैर्ध्य (λcc)		-	≤1260	[एनएम]
मोड फ़ील्ड व्यास		1310nm	8.4-9.2	[μM]
मोड फ़ील्ड व्यास		1550NM	9.3-10.3	[μM]
ई ﬀ एक्टिव ग्रुप इंडेक्स ऑफ अपवर्तन (ne ﬀ)		1310nm	1.466	-
ई ﬀ एक्टिव ग्रुप इंडेक्स ऑफ अपवर्तन (ne ﬀ)		1550NM	1.467	-
बिंदु विच्छेदन		1310nm	≤0.05	[DB]
बिंदु विच्छेदन		1550NM	≤0.05	[DB]
ज्यामितीय विशेषताएँ
तानाशाह		-	125.0 ± 0.7	[μM]
गैर-सर्कुलरता को रोकना		-	≤0.7	[%]
कोटिंग व्यास		-	235-245	[μM]
कोटिंग-क्लैडिंग सांद्रता त्रुटि		-	≤12.0	[μM]
गैर-गोलीबारी		-	≤6.0	[%]
कोर-क्लैडिंग सांद्रता त्रुटि		-	≤0.5	[μM]
कर्ल (त्रिज्या)		-	≥4	[एम]
प्रसव की लंबाई		-	50.4 तक	[किमी/रील]
पर्यावरणीय विशेषताओं		1310nm, 1550nm और 1625nm
तापमान निर्भरता क्षीणन		-60 ℃ से +85 ℃	≤0.05	[डीबी/किमी]
तापमान-ह्यूमिडिटी साइक्लिंग प्रेरित क्षीणन		-10 ° C से +85 ° C, 98% RH	≤0.05	[डीबी/किमी]
वाटरसोक निर्भरता प्रेरित क्षीणन		23 डिग्री सेल्सियस, 30 दिनों के लिए	≤0.05	[डीबी/किमी]
नम गर्मी निर्भरता प्रेरित क्षीणन		30 दिनों के लिए 85 डिग्री सेल्सियस और 85% आरएच	≤0.05	[डीबी/किमी]
सूखी गर्मी उम्र बढ़ने		85 ℃, 30 दिनों के लिए	≤0.05	[डीबी/किमी]
यांत्रिक विनिर्देश
प्रमाण परीक्षण		-	≥9.0	[एन]
		-	≥1.0	[%]
		-	≥100	[केपीएसआई]
मैक्रो-बेंड प्रेरित क्षीणन	10 15 मिमी त्रिज्या के एक mandrel के आसपास मुड़ता है	1550NM	≤0.03	[DB]
	10 15 मिमी त्रिज्या के एक mandrel के आसपास मुड़ता है	1625NM	≤0.1	[DB]
	1 10 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1550NM	≤0.1	[DB]
	1 10 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1625NM	≤0.2	[DB]
	1 7.5 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1550NM	≤0.5	[DB]
	1 7.5 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1625NM	≤1.0	[DB]
कोटिंग पट्टी बल		विशिष्ट औसत बल	1.5	[एन]
कोटिंग पट्टी बल		चरम बल	1.3-8.9	[एन]
गतिशील थकान पैरामीटर		-	≥20	-
