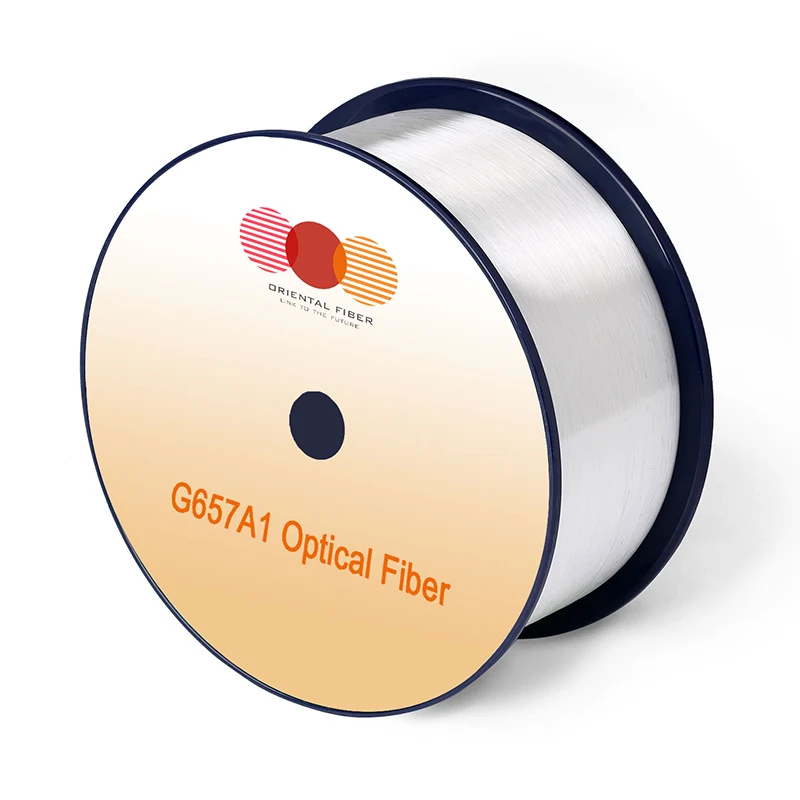

एकल-मोड ऑप्टिकल फाइबर G.657.A1

सिंगल-मोड ऑप्टिकल फाइबर G.657.A1 में सिंगल-मोड फाइबर की सभी विशेषताएं शामिल हैं और माइक्रोबेंडिंग के लिए अच्छा प्रतिरोध प्रदान करती है। इसमें कम मैक्रोबेंडिंग संवेदनशीलता और कम पानी के शिखर का स्तर है। यह O-E-S-C-L बैंड (1260 -1625 एनएम) में उपयोग के लिए पूरी तरह से अनुकूलित है। यह 1625 एनएम तरंग दैर्ध्य क्षेत्र में कम मैक्रोबिंग के कारण अतिरिक्त नुकसान का विरोध कर सकता है। यह न केवल एल-बैंड अनुप्रयोगों का समर्थन करता है, बल्कि फाइबर को संग्रहीत करते समय अत्यधिक देखभाल के बिना आसान स्थापना के लिए भी अनुमति देता है (उदाहरण के लिए, एक स्प्लिस बॉक्स में)। इमारतों के भीतर केबल के उपयोग के लिए, G657A1 फाइबर छोटे केबल बेंड त्रिज्या और कॉम्पैक्ट स्थापना का समर्थन करता है।

जांच भेजें

उत्पाद वर्णन

अनुप्रयोग

विशेष आवेदन के लिए लघु पिच केबल

उच्च प्रदर्शन ऑप्टिकल नेटवर्क O-E-S-C-L बैंड में संचालित होता है

इमारतों में उच्च गति ऑप्टिकल मार्ग (FTTX)

झुकने वाले त्रिज्या के बारे में उच्च आवश्यकताओं के साथ ऑप्टिकल केबल

मानकों

सिंगल-मोड ऑप्टिकल फाइबर G.657.A1 ITU-T सिफारिश G.652.D/G.657.A1 से मिलता है, जिसमें IEC 60793-2-50 प्रकार B1.3/B6.A1 फाइबर विनिर्देश शामिल हैं।

विशेषताएँ

कम क्षीणन O-E-S-C-L बैंड ऑपरेशन की आवश्यकताओं को पूरा करता है

शॉर्ट रेडियस में अच्छा झुकना नुकसान प्रतिरोध झुकता है

रिबन केबल सहित केबल डिजाइनों की मांग के लिए कम झुकने का नुकसान

कम पीएमडी उच्च बिट-दर और लंबी दूरी के ट्रांसमिशन आवश्यकता को पूरा करता है

सटीक ज्यामितीय पैरामीटर जो कम splicing नुकसान और उच्च splicing दक्षता का बीमा करते हैं

विशेष विवरण

विशेषताएँ		स्थितियाँ	निर्दिष्ट मान	इकाइयों
ऑप्टिकल विशेषताओं
क्षीणन		1310nm	≤0.35	[डीबी/किमी]
		1383nm (H2-gaging के बाद)	≤0.35	[डीबी/किमी]
		1460NM	≤0.25	[डीबी/किमी]
		1550NM	≤0.21	[डीबी/किमी]
		1625NM	≤0.23	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1285-1330nm, 1310nm के संदर्भ में	≤0.03	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1550nm के संदर्भ में 1525-1575nm	≤0.02	[डीबी/किमी]
फैलाव coe e cient		1285-1340NM	-3.5 से 3.5	[पीएस/(एनएम · किमी)]]
		1550NM	≤18	[पीएस/(एनएम · किमी)]]
		1625NM	≤22	[पीएस/(एनएम · किमी)]]
शून्य फैलाव तरंग दैर्ध्य (λ0)		-	1300-1324	[एनएम]
शून्य फैलाव ढलान (S0)		-	≤0.092	[PS/(NM2 · किमी)]]
विशिष्ट मूल्य		-	0.086	[PS/(NM2 · किमी)]]
पित्ताशय	अधिकतम व्यक्तिगत फाइबर	-	≤0.1	[ps/gkm]
	लिंक डिजाइन मूल्य (M = 20 ， Q = 0.01%) (एम = 20%क्यू = 0.01%)	-	≤0.06	[ps/gkm]
	विशिष्ट मूल्य	-	0.04	[ps/gkm]
केबल कटो ﬀ तरंग दैर्ध्य (λcc)		-	≤1260	[एनएम]
मोड फ़ील्ड व्यास		1310nm	8.4-9.2	[μM]
मोड फ़ील्ड व्यास		1550NM	9.3-10.3	[μM]
ई ﬀ एक्टिव ग्रुप इंडेक्स ऑफ अपवर्तन (ne ﬀ)		1310nm	1.466	-
ई ﬀ एक्टिव ग्रुप इंडेक्स ऑफ अपवर्तन (ne ﬀ)		1550NM	1.467	-
बिंदु विच्छेदन		1310nm	≤0.05	[DB]
बिंदु विच्छेदन		1550NM	≤0.05	[DB]
ज्यामितीय विशेषताएँ
तानाशाह		-	125.0 ± 0.7	[μM]
गैर-सर्कुलरता को रोकना		-	≤0.7	[%]
कोटिंग व्यास		-	235-245	[μM]
कोटिंग-क्लैडिंग सांद्रता त्रुटि		-	≤12.0	[μM]
गैर-गोलीबारी		-	≤6.0	[%]
कोर-क्लैडिंग सांद्रता त्रुटि		-	≤0.5	[μM]
कर्ल (त्रिज्या)		-	≥4	[एम]
प्रसव की लंबाई		-	50.4 तक	[किमी/रील]
पर्यावरणीय विशेषताओं		1310nm, 1550nm और 1625nm
तापमान निर्भरता क्षीणन		-60 ℃ से +85 ℃	≤0.05	[डीबी/किमी]
तापमान-ह्यूमिडिटी साइक्लिंग प्रेरित क्षीणन		-10 ° C से +85 ° C, 98% RH	≤0.05	[डीबी/किमी]
वाटरसोक निर्भरता प्रेरित क्षीणन		23 डिग्री सेल्सियस, 30 दिनों के लिए	≤0.05	[डीबी/किमी]
नम गर्मी निर्भरता प्रेरित क्षीणन		30 दिनों के लिए 85 डिग्री सेल्सियस और 85% आरएच	≤0.05	[डीबी/किमी]
सूखी गर्मी उम्र बढ़ने		85 ℃, 30 दिनों के लिए	≤0.05	[डीबी/किमी]
यांत्रिक विनिर्देश
प्रमाण परीक्षण		-	≥9.0	[एन]
		-	≥1.0	[%]
		-	≥100	[केपीएसआई]
		-	-	-
मैक्रो-बेंड प्रेरित हानि	10 15 मिमी त्रिज्या के एक mandrel के आसपास मुड़ता है	1550NM	≤0.25	[DB]
	10 15 मिमी त्रिज्या के एक mandrel के आसपास मुड़ता है	1625NM	≤1.0	[DB]
	1 10 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1550NM	≤0.75	[DB]
	1 10 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1625NM	≤1.5	[DB]
कोटिंग पट्टी बल		विशिष्ट औसत बल	1.5	[एन]
कोटिंग पट्टी बल		चरम बल	1.3-8.9	[एन]
गतिशील थकान पैरामीटर		-	≥20	-
