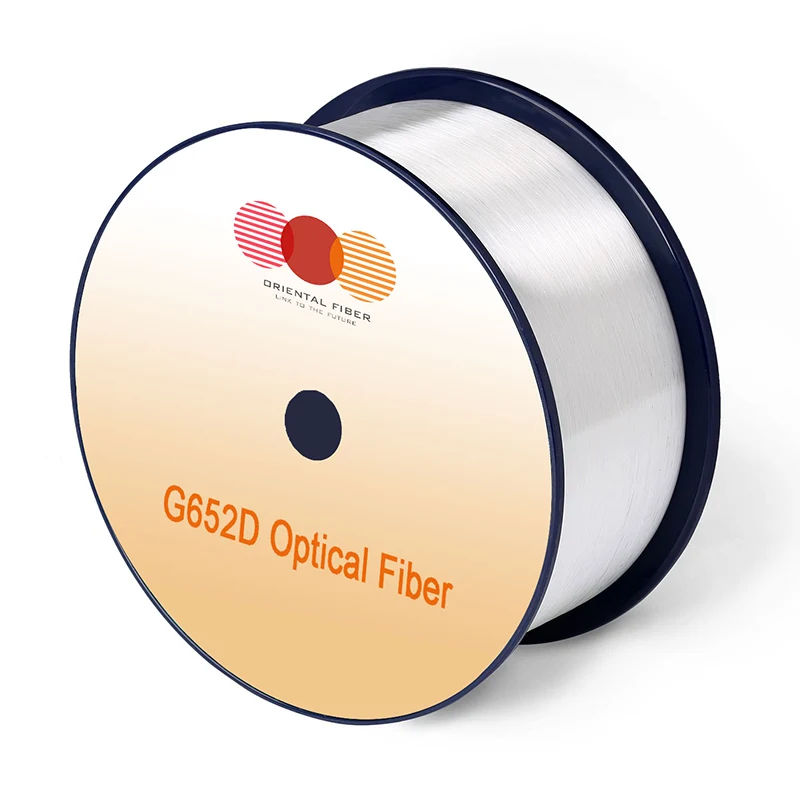

एकल-मोड ऑप्टिकल फाइबर G.652D

सिंगल-मोड ऑप्टिकल फाइबर G.652D को 1260nm से 1625nm की संपूर्ण तरंग दैर्ध्य खिड़की में संचालित ऑप्टिकल ट्रांसमिशन सिस्टम के लिए डिज़ाइन किया गया है। पारंपरिक एकल-मोड फाइबर में हाइड्रॉक्सिल (ओएच-) आयन अवशोषण के कारण 1383 एनएम के पास पानी की चोटी को दबाने से, फाइबर ऑपरेशन के लिए ई-बैंड (1360-1460 एनएम) को खोलने में सक्षम है, इस प्रकार 100nm से अधिक का उपयोग करने योग्य तरंग दैर्ध्य प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

अनुप्रयोग

अपने व्यापक उपलब्ध स्पेक्ट्रम और उत्कृष्ट ऑप्टिकल प्रदर्शन के कारण, एकल-मोड ऑप्टिकल फाइबर G.652D विभिन्न प्रकार के अनुप्रयोगों जैसे कि ईथरनेट, इंटरनेट प्रोटोकॉल (आईपी), एसिंक्रोनस ट्रांसफर मोड (एटीएम), सिंक्रोनस ऑप्टिकल नेटवर्क (एसओएनईटी), और वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डब्ल्यूडीएम) जैसे अनुप्रयोगों का समर्थन करने के लिए सबसे अच्छा विकल्प है। फाइबर बैकबोन, महानगरीय क्षेत्र और एक्सेस नेटवर्क के लिए अधिक बैंडविड्थ प्रदान करता है।

मानकों

फाइबर ITU-T सिफारिश G.652D और IEC 60793-2-50 प्रकार B1.3 फाइबर विनिर्देशों से मिलता है।

विशेषताएँ

1260-1625 एनएम की पूरी वर्णक्रमीय सीमा में संचालित करने के लिए डिज़ाइन किया गया है, जो बढ़ी हुई ट्रांसमिशन क्षमता के लिए 50% अधिक उपयोग करने योग्य तरंग दैर्ध्य प्रदान करता है

उत्कृष्ट ऑप्टिकल प्रदर्शन DWDM और CWDM जैसी उच्च गति ट्रांसमिशन प्रौद्योगिकियों का समर्थन करता है

मौजूदा 1310 एनएम उपकरण के साथ संगत होना

अच्छी सुरक्षा और उत्कृष्ट पट्टी बल स्थिरता

सटीक ज्यामितीय पैरामीटर जो कम splicing नुकसान और उच्च splicing दक्षता का बीमा करते हैं

विशेष विवरण

विशेषताएँ		स्थितियाँ	निर्दिष्ट मान	इकाइयों
ऑप्टिकल विशेषताओं
क्षीणन		1310nm	≤0.34	[डीबी/किमी]
		1383nm (H2-gaging के बाद)	≤0.34	[डीबी/किमी]
		1550NM	≤0.20	[डीबी/किमी]
		1625NM	≤0.24	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1285-1330nm, 1310nm के संदर्भ में	≤0.03	[डीबी/किमी]
क्षीणन बनाम तरंग दैर्ध्य अधिकतम। α di ent erence		1525-1575nm, 1550nm के संदर्भ में	≤0.02	[डीबी/किमी]
फैलाव कोए e cient		1285-1340NM	-3.5 से 3.5	[पीएस/(एनएम · किमी)]]
		1550NM	≤18	[पीएस/(एनएम · किमी)]]
		1625NM	≤22	[पीएस/(एनएम · किमी)]]
शून्य फैलाव तरंग दैर्ध्य (λ0)		-	1300-1324	[एनएम]
शून्य फैलाव ढलान (S0)		-	≤0.092	[PS/(NM2 · किमी)]]
विशिष्ट मूल्य		-	0.086	[PS/(NM2 · किमी]
पित्ताशय	अधिकतम व्यक्तिगत फाइबर	-	≤0.1	[ps/gkm]
	लिंक डिज़ाइन मान （m = 20 ， q = 0.01%)	-	≤0.06	[ps/gkm]
	विशिष्ट मूल्य	-	0.04	[ps/gkm]
केबल cuto ﬀ तरंग दैर्ध्य (λcc)		-	≤1260	[एनएम]
मोड फ़ील्ड व्यास） MFD）		1310nm	8.7-9.5	[μM]
मोड फ़ील्ड व्यास） MFD）		1550NM	9.8-10.8	[μM]
E ent ective of ective of ective （ne		1310nm	1.466	-
E ent ective of ective of ective （ne		1550NM	1.467	-
बिंदु विच्छेदन		1310nm	≤0.05	[DB]
बिंदु विच्छेदन		1550NM	≤0.05	[DB]
ज्यामितीय विशेषताएँ
तानाशाह		-	125.0 ± 0.7	[μM]
गैर-सर्कुलरता को रोकना		-	≤1.0	[%]
कोटिंग व्यास		-	235-250	[μM]
कोटिंग-क्लैडिंग सांद्रता त्रुटि		-	≤12.0	[μM]
गैर-गोलीबारी		-	≤6.0	[%]
कोर-क्लैडिंग सांद्रता त्रुटि		-	≤0.6	[μM]
कर्ल (त्रिज्या)		-	≥4	[एम]
प्रसव की लंबाई		-	50.4 तक	[किमी/रील]
पर्यावरणीय विशेषताओं		1310nm, 1550nm और 1625nm
तापमान निर्भरता क्षीणन		-60 ℃ से +85 ℃	≤0.05	[डीबी/किमी]
तापमान-ह्यूमिडिटी साइक्लिंग प्रेरित क्षीणन		-10 ° C से +85 ° C, 98% RH	≤0.05	[डीबी/किमी]
जल विसर्जन निर्भरता प्रेरित क्षीणन		30 दिनों के लिए 23 ° C ，	≤0.05	[डीबी/किमी]
नम गर्मी निर्भरता प्रेरित क्षीणन		30 दिनों के लिए 85 ° C और 85% rh ，	≤0.05	[डीबी/किमी]
सूखी गर्मी उम्र बढ़ने		85 ℃, 30 दिनों के लिए	≤0.05	[डीबी/किमी]
यांत्रिक विनिर्देश
प्रमाण परीक्षण		-	≥9.0	[एन]
		-	≥1.0	[%]
		-	≥100	[केपीएसआई]
मैक्रो-बेंड प्रेरित क्षीणन	100 30 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ता है	1625NM	≤0.05	[DB]
	100 25 मिमी त्रिज्या के एक mandrel के आसपास मुड़ता है	1310nm और 1550nm	≤0.05	[DB]
	1 16 मिमी त्रिज्या के एक mandrel के चारों ओर मुड़ें	1550NM	≤0.05	[DB]
कोटिंग पट्टी बल		विशिष्ट औसत बल	1.5	[एन]
कोटिंग पट्टी बल		चरम बल	1.3-8.9	[एन]
गतिशील थकान पैरामीटर		-	≥20	-
