मानव रहित हवाई वाहन फाइबर ऑप्टिक कैसे स्थापित करें?

स्थापना सावधानियां

फाइबर ऑप्टिक डिस्क इंस्टॉलेशन, फाइबर ऑप्टिक डिस्क आउटलेट नोजल प्रोपेलर से यथासंभव दूर होना चाहिए, लेकिन विमान गुरुत्वाकर्षण पर अतिरिक्त ध्यान देने के लिए। विमान के गुरुत्वाकर्षण के केंद्र पर अतिरिक्त ध्यान दिया जाना चाहिए।

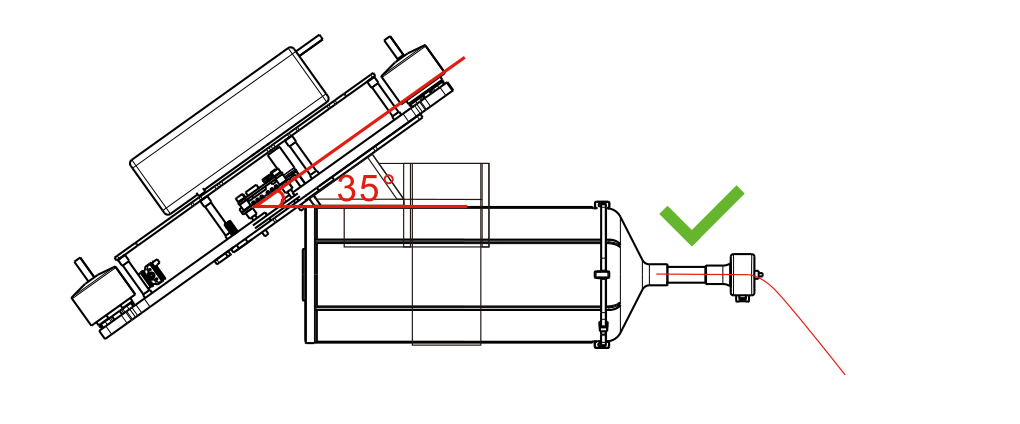

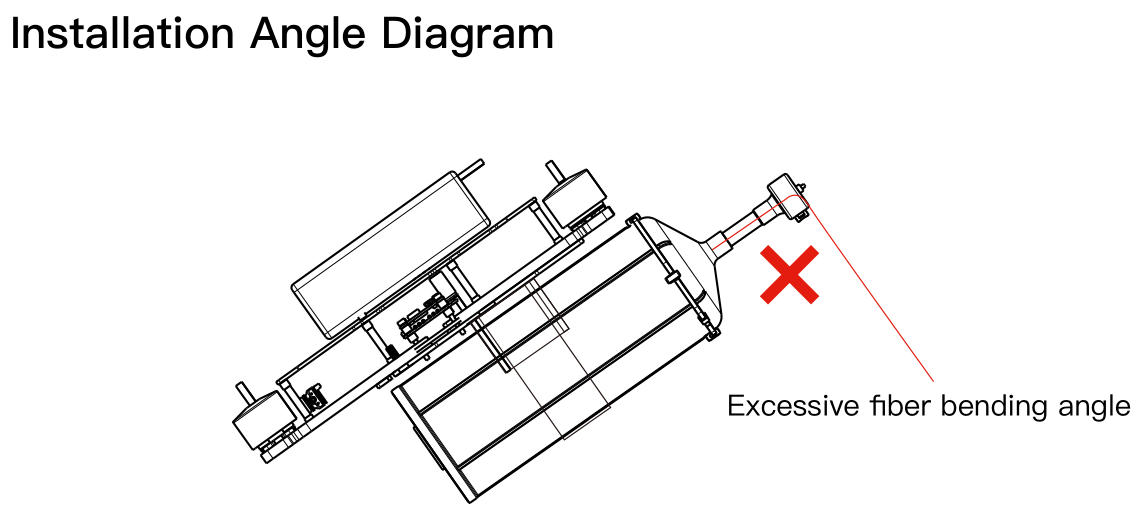

फाइबर ऑप्टिक डिस्क इंस्टॉलेशन विमान के झुकाव कोण पर आधारित होना चाहिए, बढ़ते ब्रैकेट को एक निश्चित कोण (जैसा कि चित्र में दिखाया गया है) के लिए आरक्षित किया जाना चाहिए। स्थापना बढ़ते कोण को झुकाव कोण के करीब होना चाहिए, ताकि फाइबर ऑप्टिक डिस्क आउटलेट कोण क्षैतिज हो।

फाइबर ऑप्टिक वाइंडिंग विशेष गोंद का उपयोग करता है, पहले 200 मीटर की दूरी गोंद आवेदन क्षेत्र है, इस क्षेत्र में विमान की उड़ान की गति को 0.5 मील प्रति घंटे की निरंतर गति से नियंत्रित किया जाना चाहिए। गोंद क्षेत्र में उच्च गति उड़ान से बचने के लिए विमान की उड़ान की गति को 30 किमी/घंटा या 8 मीटर/एस के भीतर नियंत्रित किया जाना चाहिए।

ऑप्टिकल डिस्क का उपयोग करने से पहले तैयारी

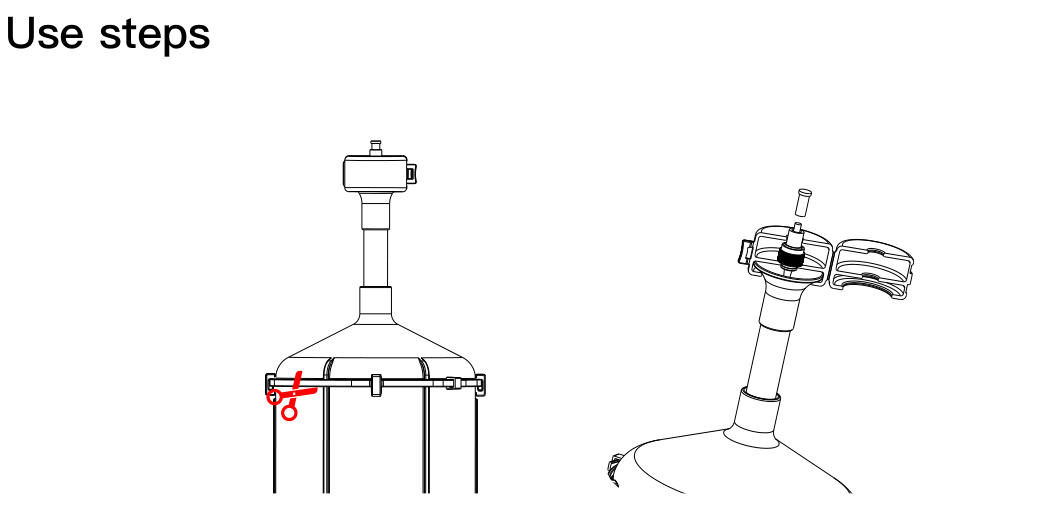

ऑप्टिकल फाइबर डिस्क का उपयोग करने से पहले परिवहन संरक्षण टाई और 4 सुरक्षा स्नैप को हटाना सुनिश्चित करें।
(नोट: फाइबर से सीधे बकसुआ न लें।)
ऑप्टिकल फाइबर डिस्क आउटलेट एफसी फाइबर ऑप्टिक पोर्ट ऑफ प्रोटेक्टिव शेल का उपयोग करने से पहले, इसे हटाने की आवश्यकता है, ऑप्टिकल फाइबर को मॉड्यूल के ग्राउंड एंड में खींचें।

ग्राउंड साइड वायरलेस कनेक्शन

SH1.0 केबल को स्काई टर्मिनल से फ्लाइट कंट्रोलर से कनेक्ट करें जैसा कि "ग्राउंड टर्मिनल कनेक्शन मोड 1 (वायरलेस)" आरेख में दिखाया गया है।
ग्राउंड SH1.0 लाइन को रिसीवर और मैप ट्रांसमीटर से कनेक्ट करें।
आकाश के अंत और फाइबर ऑप्टिक डिस्क को ठीक करें, उलझाव दुर्घटना से बचने के लिए यूएवी प्रोपेलर से दूर तक फाइबर ऑप्टिक नोजल पर ध्यान दें।

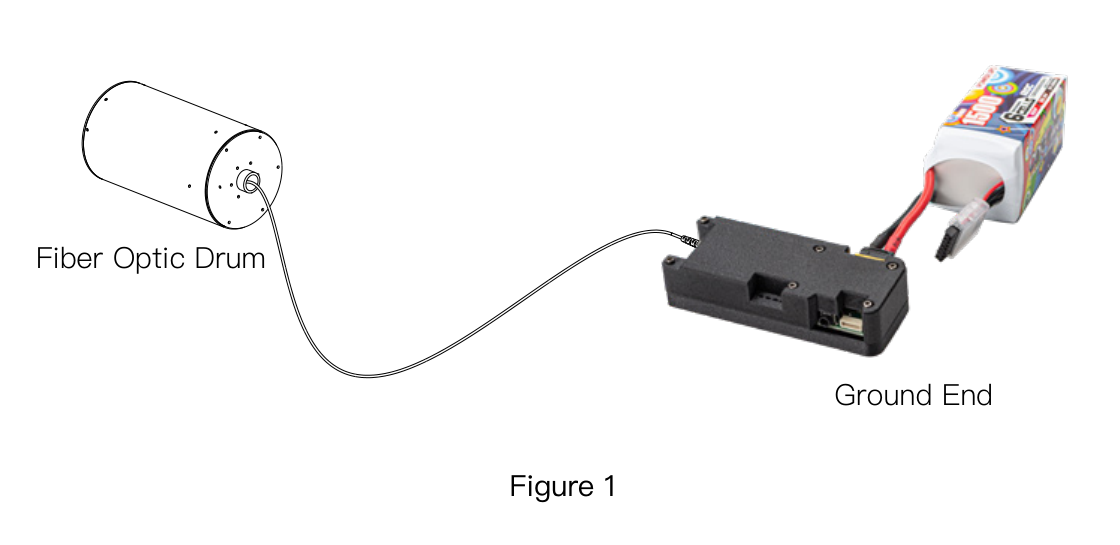

फाइबर ऑप्टिक हार्नेस कनेक्ट करें, फाइबर ऑप्टिक डिस्क के दोनों सिरों पर एफसी पोर्ट को आकाश के छोर पर एफसी पोर्ट और ग्राउंड एंड पर एफसी पोर्ट से कनेक्ट करें, और ध्यान दें कि नोजल एंड ग्राउंड एंड पर एफसी पोर्ट से जुड़ा है।

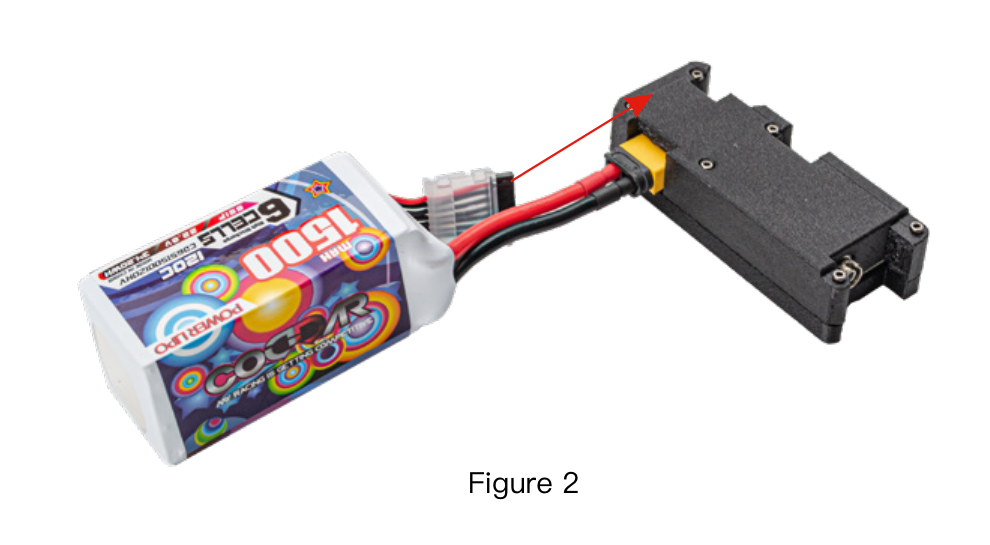

पूरी तरह से चार्ज होने के बाद ग्राउंड एंड कनेक्टर में ग्राउंड एंड की लिथियम बैटरी डालें। (चित्र 2 के रूप में)

सावधानियां

इनपुट वोल्टेज 11.1-26V सुरक्षित सीमा के भीतर है, कृपया सीमा वोल्टेज से अधिक या गिरने से अधिक न हो, सकारात्मक और नकारात्मक ध्रुवों को उल्टा न करें।
तेज वस्तुओं द्वारा काटने और फाइबर टूटने से बचने के लिए ऑप्टिकल फाइबर फोल्डिंग सर्कल न बनाएं।
फाइबर ऑप्टिक कनेक्टर्स और एफसी इंटरफेस की सुरक्षा पर ध्यान दें, धूल और तेल और पानी से बचें, इंटरफ़ेस सुरक्षा कवर को अच्छी तरह से बचाएं।
एक शांत, शुष्क और हल्के-प्रूफ क्षेत्र में स्टोर करें।
फाइबर ऑप्टिक डिस्क सटीक संरचना, धीरे से ले लो और डाल, ऊर्ध्वाधर भंडारण।
