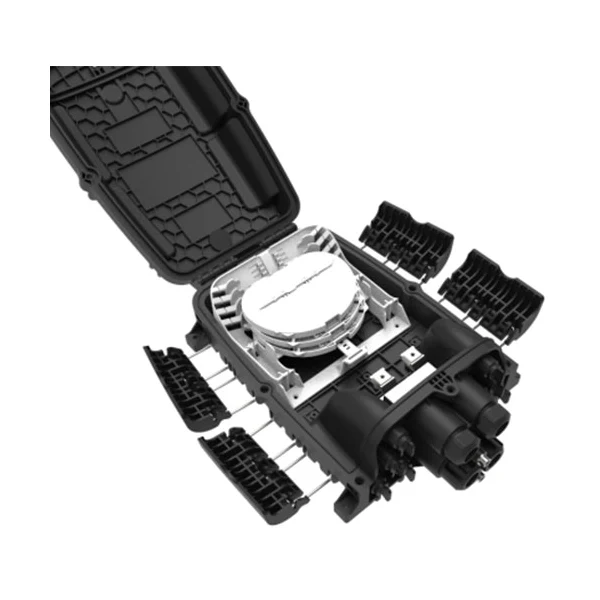

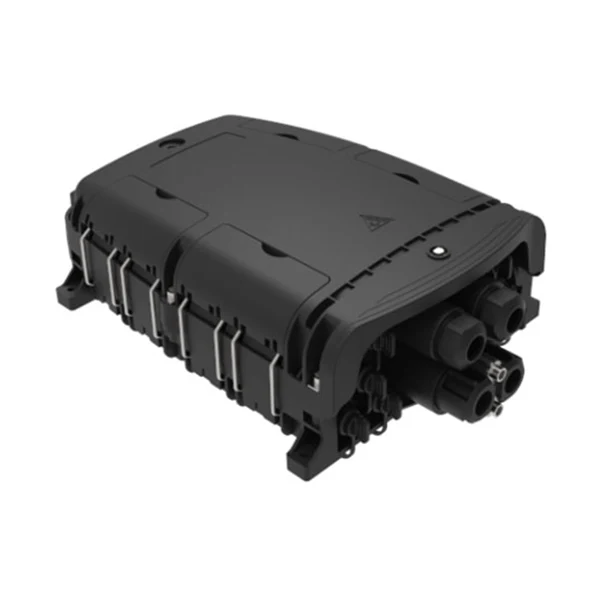

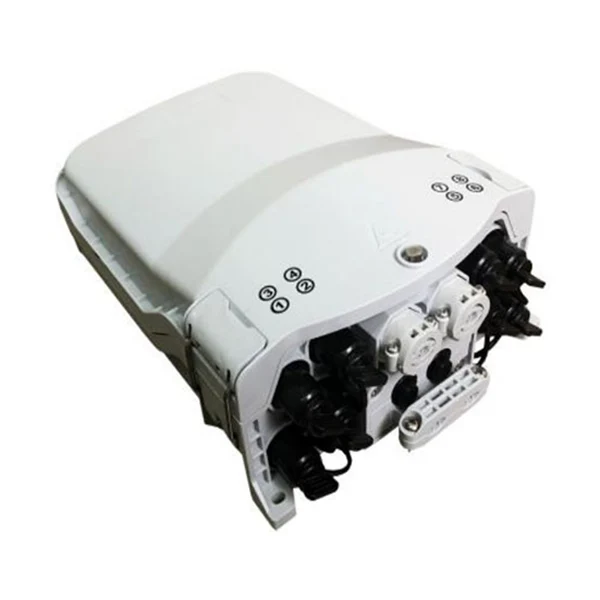

वाटरप्रूफ प्री-कनेक्ट्रेटाइज्ड फाइबर ऑप्टिक केबल डिस्ट्रीब्यूशन बॉक्स

वह टी G.652

एकल-मोड ऑप्टिकल की विशेषताएं फाइबर

IEC 60794-1-1

ऑप्टिकल फाइबर केबल्स-पार्ट 1-1: जेनेरिक विनिर्देश-जनरल

IEC 60794-1-2

ऑप्टिकल फाइबर केबल्स-पार्ट 1-2: जेनेरिक विनिर्देश-बेसिक ऑप्टिकल केबल परीक्षण प्रक्रिया

नमूना: XB-8QX

विशेष विवरण

टिप्पणी

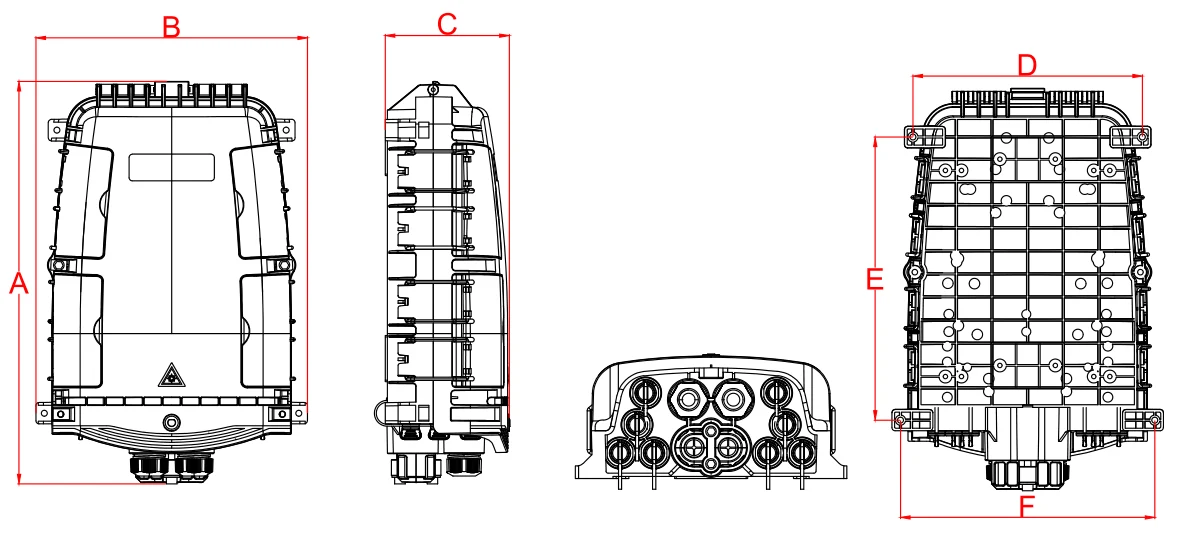

बाहरी आयाम (मिमी)

378*255*116 (ए*बी*सी)

इंस्टालेशन छेद की स्थिति (मिमी)

215*266*239 (डी*ई*एफ)

रंग

काला

अनुकूलन

आकार और ऑप्टिकल केबल होल की मात्रा

1 अंडाकार ऑप्टिकल केबल प्रविष्टि, 2 शाखा ऑप्टिकल केबल प्रविष्टियाँ और 8 पूर्व-जुड़े एडेप्टर

विलय क्षमता (अधिकतम)

48

ट्रे ए, 12x4 = 48, 2 परतें हीट-सिकोड़ने योग्य स्प्लिस प्रोटेक्शन स्लीव।

96

ट्रे सी, 12x8 = 96, 1 ​​परत हीट-सिकोड़ने योग्य स्प्लिस प्रोटेक्शन स्लीव।

96

ट्रे डी, ट्रे ई, 24x4 = 96, 2 परतें हीट-सिकोड़ने योग्य स्प्लिस प्रोटेक्शन स्लीव।

128

ट्रे एफ, 16x8 = 128, 1 परत हीट-सिकोड़ने योग्य स्प्लिस प्रोटेक्शन स्लीव।

136

अधिकतम = 1e+7f = 24+7*16 = 136

माइक्रो पीएलसी स्प्लिटर

1x2

स्प्लिटर आकार: 60x7x4 मिमी।

टाइप ए और टाइप ई में स्थापित किया जा सकता है स्प्लिसिंग ट्रे, 1 पीसी प्रति स्प्लिसिंग ट्रे।

1x4

1x8

1*16

स्प्लिटर आकार: 60x12x4 मिमी।

टाइप A-1, और टाइप E-1 में स्थापित किया जा सकता है स्प्लिसिंग ट्रे, 1 पीसी प्रति स्प्लिसिंग ट्रे।

रेशा बिना कीट का केबल व्यास

उत्तीर्ण बंदरगाह (मिमी) के माध्यम से

Φ18

* नोट: का प्रकार और व्यास प्रदान करें उपयुक्त सीलिंग प्लग से मेल खाने के लिए, खरीदारी करते समय ऑप्टिकल केबल सीलिंग प्रदर्शन सुनिश्चित करने के लिए।

रेशा शाखा केबल आयाम केबल पोर्ट (मिमी)

Φ18

आई पी सुरक्षा स्तर

IP68

ज्वलनशीलता

एचबी (पारंपरिक)

के अनुसार अनुकूलित किया जा सकता है आवश्यकताएं

तटस्थ नमक स्प्रे परीक्षण

48 घंटे
