FTTH (घर से फाइबर) निर्माण में, आमतौर पर उपयोग किए जाने वाले ऑप्टिकल केबलों में मुख्य रूप से तितली के आकार की ड्रॉप केबल और उनके व्युत्पन्न संरचनाएं शामिल हैं।
संरचनात्मक विशेषताएं:

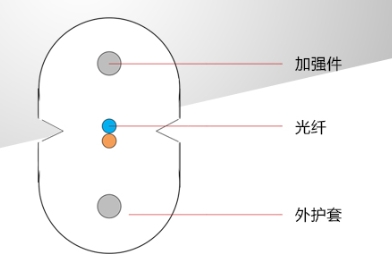

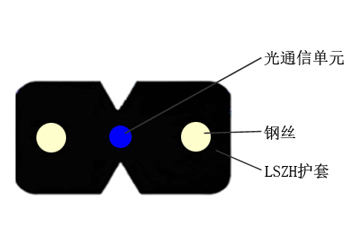

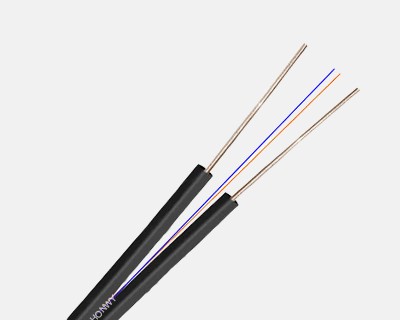

ऑप्टिकल फाइबर को केंद्र में रखा जाता है, और दो समानांतर स्टील के तारों को दोनों तरफ सुदृढीकरण तत्वों के रूप में रखा जाता है। क्रॉस सेक्शन 8-आकार का है, और ऑप्टिकल फाइबर ज्यामितीय केंद्र में स्थित है।
आवेदन परिदृश्य:
वॉल-माउंटेड: इनडोर और आउटडोर वॉल रूटिंग के लिए उपयुक्त, मजबूत झुकने वाले प्रतिरोध और 20 मिमी के रूप में एक झुकने त्रिज्या के साथ।
पाइप बिछाने: छोटी दूरी के पाइपलाइन बिछाने के लिए उपयुक्त और संकीर्ण रिक्त स्थान के अनुकूल।
लाभ:
संरचना कॉम्पैक्ट है और तन्यता ताकत अधिक है, जो लोगों के साइड प्रेशर का सामना कर सकती है और निर्माण के दौरान उस पर कदम रखने वाले बल को खींच सकती है।
साइट पर समाप्त करना आसान है और विभिन्न प्रकार के त्वरित कनेक्टर्स के साथ संगत है।
संरचनात्मक विशेषताएं:

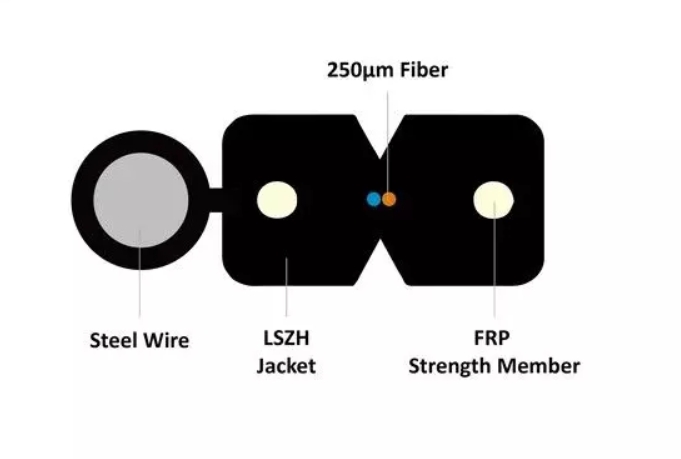

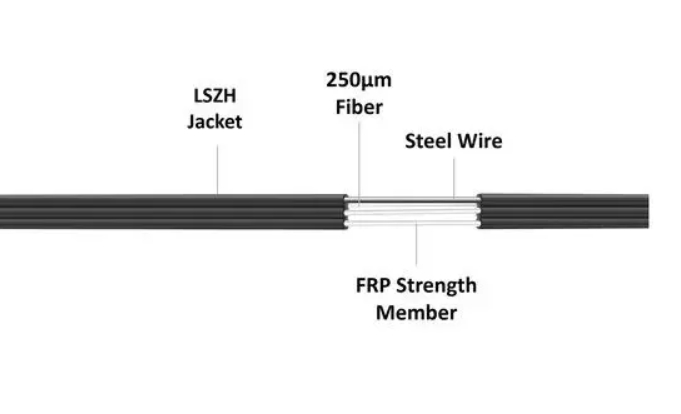

एक स्टील वायर या स्टील की रस्सी को साधारण तितली ऑप्टिकल केबल के बाहर एक आत्म-समर्थन संरचना बनाने के लिए एक मजबूत तत्व के रूप में जोड़ा जाता है।
आवेदन परिदृश्य:
ओवरहेड लीड-इन: आउटडोर डंडे से इनडोर क्षेत्रों तक ओवरहेड वायरिंग के लिए उपयुक्त। इसमें उच्च तन्यता ताकत है और 50 मीटर की अवधि का सामना कर सकता है।
पाइपलेस वातावरण: निर्माण प्रक्रिया को सरल बनाने के लिए, कोई अतिरिक्त हैंगिंग तारों की आवश्यकता नहीं होती है।
लाभ:
मजबूत तन्यता ताकत बाहरी बलों से नुकसान के जोखिम को कम करती है।
उच्च निर्माण दक्षता और कम श्रम लागत।
संरचनात्मक विशेषताएं:

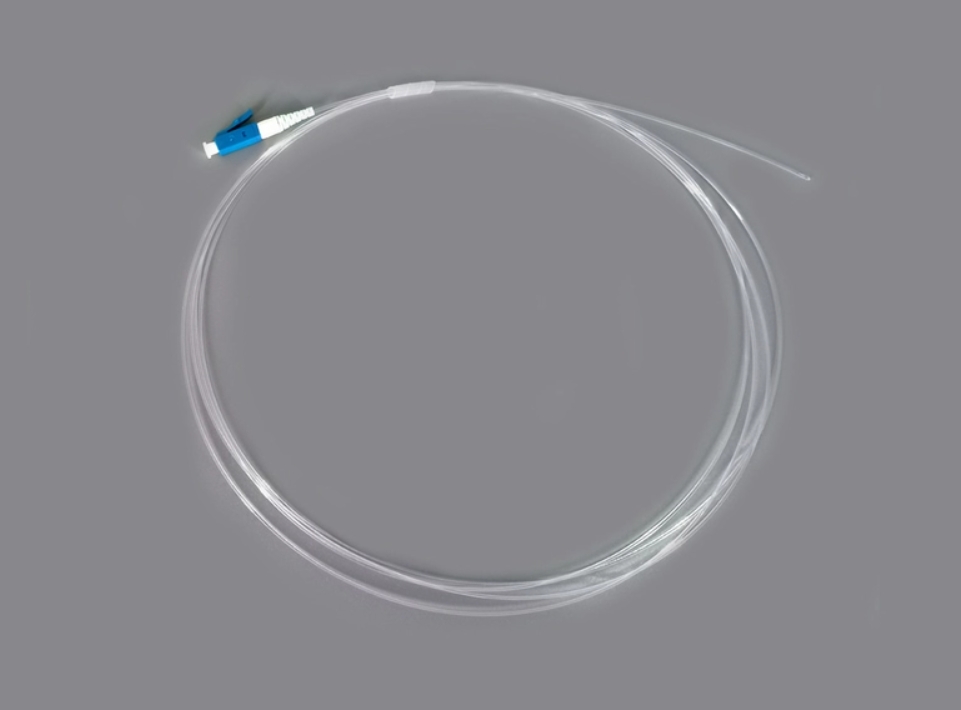

मध्य भाग एक एकल-कोर तंग-बफर ऑप्टिकल फाइबर (G.657) है, जो एक पतली बाहरी व्यास के साथ 0.9 मिमी पारदर्शी म्यान के साथ लपेटा जाता है और पूरी तरह से पारदर्शी होता है।
आवेदन परिदृश्य:
बिल्डिंग बेसबोर्ड और दरवाजे और खिड़की के सजावटी स्ट्रिप्स के साथ वायरिंग लेटें, और गोंद के साथ ठीक करें।
उच्च सौंदर्य आवश्यकताओं वाले स्थान: जैसे होटल, उच्च-अंत निवास, आदि, जहां वायरिंग को छुपाने की आवश्यकता होती है।
लाभ
नेत्रहीन छुपाया, आंतरिक सजावट को प्रभावित नहीं करता है।
पारदर्शी कवर पहनने के लिए प्रतिरोधी और विभिन्न वातावरणों के अनुकूल है।
संरचनात्मक विशेषताएं:

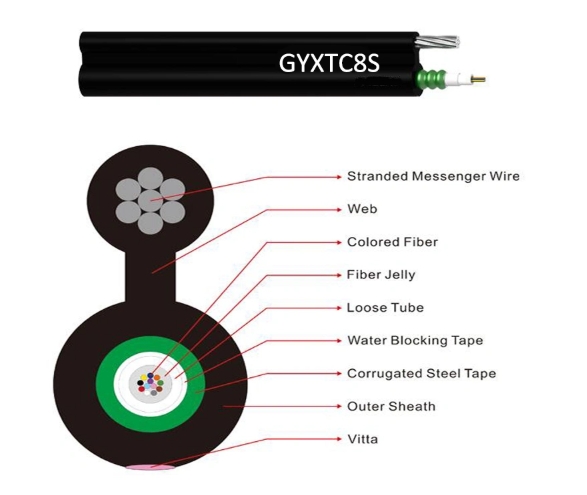

धातु निलंबन तार इकाइयों को "8" -शैप संरचना बनाने के लिए चमड़े-लाइन ऑप्टिकल केबल में जोड़ा जाता है।
आवेदन परिदृश्य:
आउटडोर ओवरहेड लीड-इन: उच्च तन्यता ताकत के साथ इलेक्ट्रिक पोल से उपयोगकर्ता गलियारों तक ओवरहेड वायरिंग के लिए उपयुक्त।
उच्च अवधि की आवश्यकताओं के साथ परिदृश्य: 50 मीटर से अधिक के स्पैन का सामना कर सकते हैं और मजबूत स्थिरता है।
लाभ:
ऑप्टिकल फाइबर टूटने के जोखिम को कम करते हुए, तन्य प्रदर्शन में काफी सुधार हुआ है।
जटिल इलाके के निर्माण और अनुकूलन करना आसान है।
-
