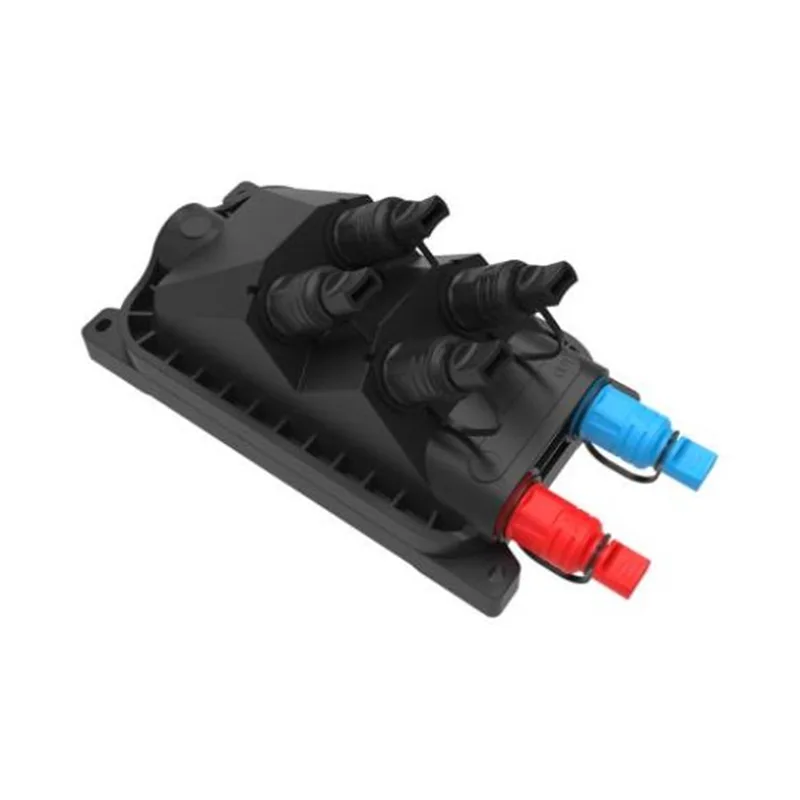

पूर्व-कनेक्टिव किए गए फाइबर ऑप्टिक केबल वितरण बॉक्स GFS-004-006C

1। सामान्य

1.1 विवरण

सबसे उन्नत FTTX नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, FTTX नेटवर्क के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा सुरक्षा और प्रबंधन प्रदान करते हैं।

GFS-004-006C

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

1.3 अनुप्रयोग वातावरण

2। विशेषताएँ

1। नीचे के शेल और ऊपरी कवर को गर्म प्लेट वेल्डिंग द्वारा वेल्डेड किया जाता है, जो वियोज्य नहीं है।

2। सामग्री: पीपी+जीएफ।

3। नमी का प्रमाण, जलरोधक, धूल-प्रूफ, एंटी-एजिंग।

4। IP68 तक सुरक्षा स्तर।

5। इंटीरियर 1x2 एफबीटी स्प्लिटर+ 1x4 पीएलसी स्प्लिटर या 1x4 पीएलसी स्प्लिटर से सुसज्जित है।

6। स्थापना विधि: पोल-माउंटेड, एरियल-माउंटेड, वॉल-माउंटेड।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

4। विन्यास

मुख्य ऑप्टिकल पैरामीटर

ऊपर दी गई तालिका में दिखाए गए ऑप्टिकल पैरामीटर डिफ़ॉल्ट मान हैं, और इसके अनुसार अनुकूलित किया जा सकता है आवश्यकताएं।

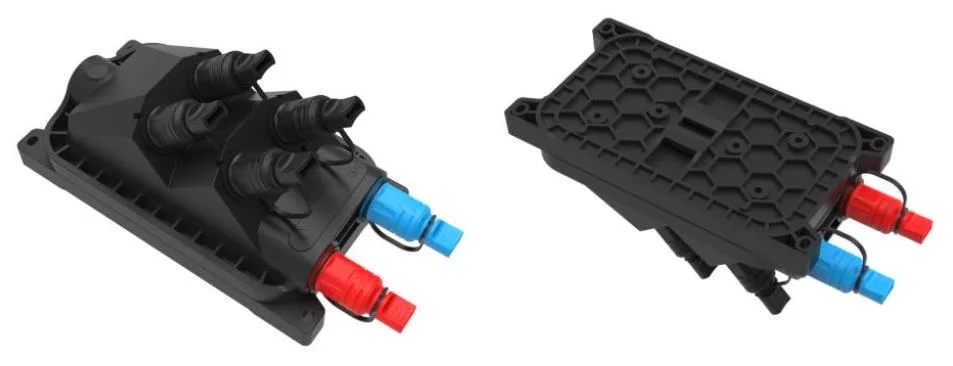

5। उत्पाद चित्र

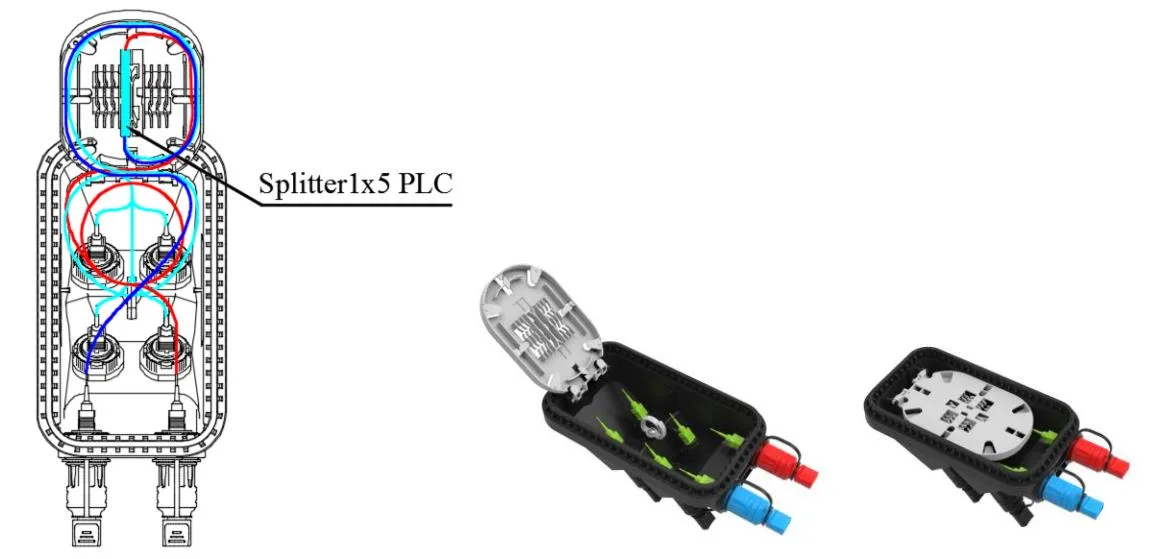

5.1 उत्पाद केबल तरीके:

GFS-004-006C उत्पाद चित्र

6। पर्यावरणीय विशेषताएं

यह उत्पाद ROHS पर्यावरण संरक्षण निर्देश के साथ अनुपालन करता है, और सीसा, कैडमियम, पारा, हेक्सावलेंट क्रोमियम, पॉलीब्रोमिनेटेड बाइफेनाइल (PBB) (PBB) और पॉलीब्रोमिनेटेड डिपेनील ईथर (PBDE) की सामग्री सीमा से अधिक नहीं है।

7। स्थापना

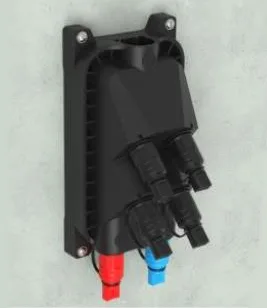

7.1। दीवार पर चढ़कर स्थापना

तालिका 1 में आकार के आधार पर दीवार में 4 छेद ड्रिल करें, विस्तार बोल्ट φ8*40 रखें, बॉक्स को छेद से मिलान करने के लिए रखें और बोल्ट को फास्ट करने के लिए उपयोग करें।

दीवार पर चढ़कर स्थापना

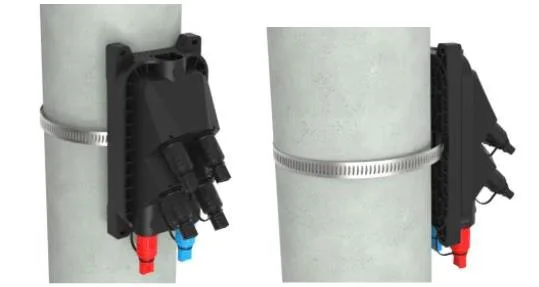

7.2। ध्रुव-माउंटेड स्थापना

टेलीकॉम पोल के लिए पोल रिंग के 1 सेट को ठीक करें

ध्रुव घुड़सवार स्थापना

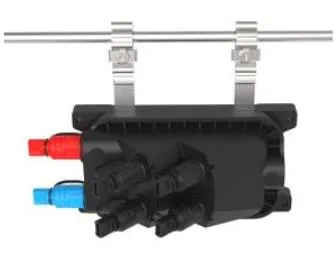

7.3। ओवरहेड संरचना

तार पर लटकाए गए ओवरहेड के चेसिस पर स्थापित दोनों को टाई करें, और फिर बोल्ट किए गए, मामले को गिरने से रोकें।

ओवरहेड संरचना

8। कनेक्टर ऑपरेशन

8.1 पूर्व -कनेक्टेड एडाप्टर - ए） ई）

⚫ फाइबर कनेक्टर वामावर्त के तीर भाग को घुमाएं और धूल की टोपी को बाहर निकालें।

⚫ फाइबर कनेक्टर का तीर हिस्सा ऊपर है, फाइबर कनेक्टर को सॉकेट में डालें और फिर तीर को घुमाएं भाग दक्षिणावर्त।

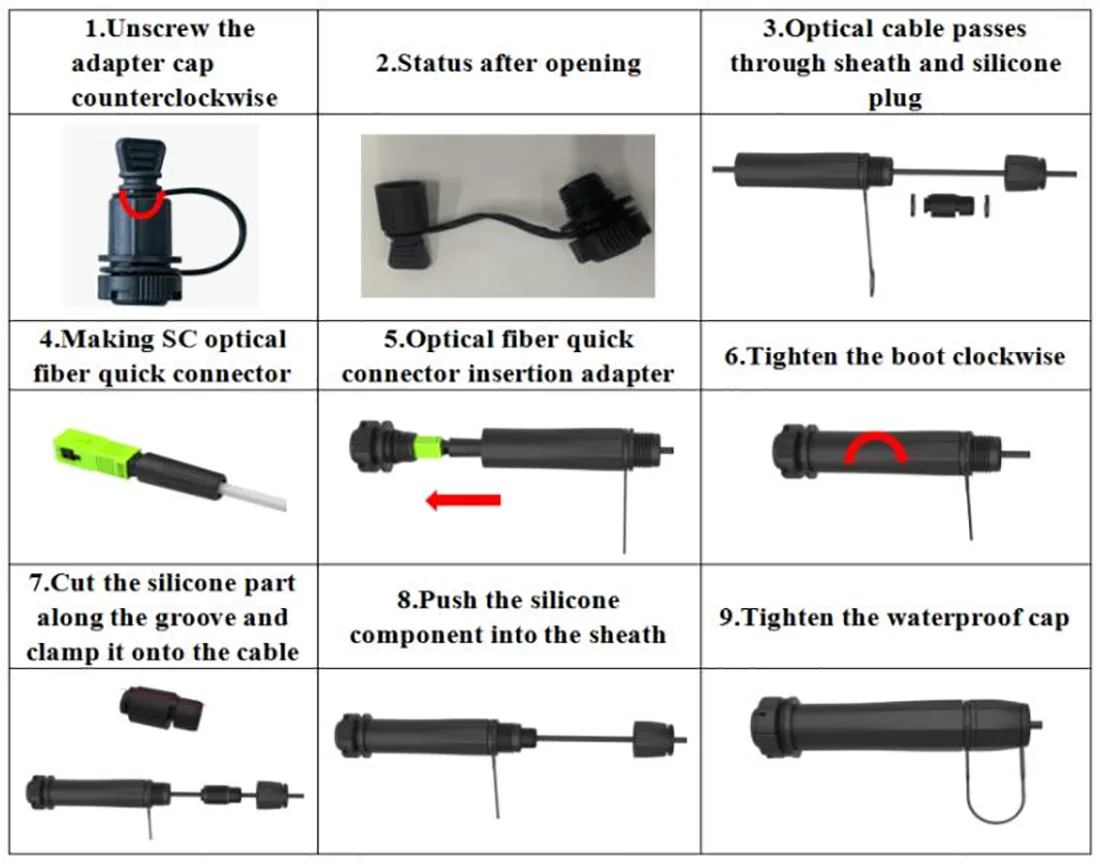

8.2 पूर्व -कनेक्टेड एडाप्टर - बी） एक्सएल）

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

Manther म्यान क्लॉक वाइज पर लेदर केबल क्लैंप सीट कैप को पेंच करें

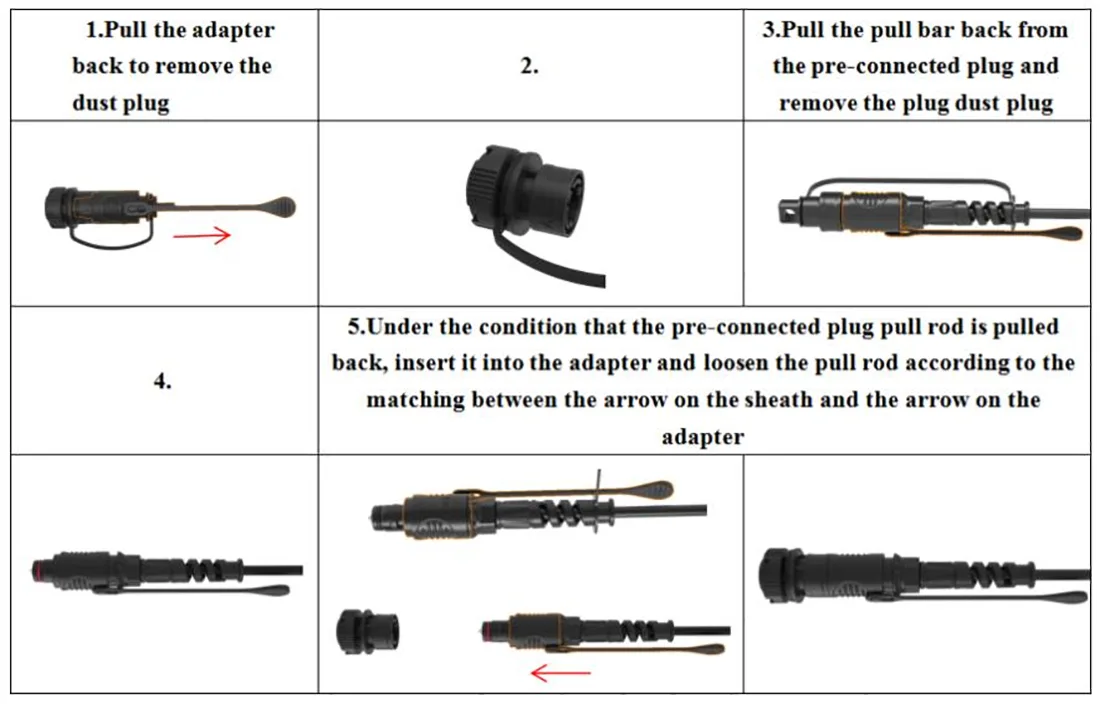

8.3 पूर्व -कनेक्टेड एडाप्टर - सी

⚫ धूल की टोपी को हटाने के लिए तीर की दिशा में ऑप्टिकल फाइबर प्रीफॉर्म्ड प्लग पर स्लाइडिंग रिंग को धक्का दें; तीर की दिशा में एडाप्टर पर डस्ट कैप को बाहर निकालने के लिए बटन दबाएं।

⚫ जब तक कि इसे उपवास न किया जाए, तब तक एडेप्टर बकल के साथ प्रीफॉर्म्ड प्लग के शरीर को संरेखित करें। एक ही तरह से दो धूल कवर को कनेक्ट करें।

⚫ स्थापित पूर्वनिर्मित प्लग बकसुआ को छोड़ने के लिए स्लाइडिंग रिंग को धक्का देता है, और फिर इसे अलग करने के लिए मुख्य शरीर को पीछे खींचता है।

8.4 प्री -कनेक्टेड एडाप्टर - डी

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें।

⚫ तीर की दिशा में प्री कनेक्टेड प्लग डी और प्री कनेक्टेड एडाप्टर डी को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

8.5 पूर्व -जुड़े एडाप्टर - ई (ए)

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें

⚫ तीर की दिशा में प्री कनेक्टेड प्लग ई और प्री कनेक्टेड एडाप्टर ई को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

8.6 पूर्व -कनेक्टेड एडाप्टर -F

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

⚫ म्यान क्लॉकवाइज पर चमड़े के केबल क्लैंप सीट कैप को पेंच करें।

8.7 प्री -कनेक्टेड एडाप्टर - जी

8.8 पूर्व-जुड़े एडाप्टर-एच -1

8.9 प्री-कनेक्टेड एडाप्टर-जे -1

9। पैकेज
