1। सामान्य

1.1 विवरण

सबसे उन्नत एफटीटीएक्स नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, एफटीटीएक्स के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा संरक्षण और प्रबंधन प्रदान करते हैं नेटवर्क।

उत्पादन प्रकार	वर्गीकरण
GFS-18BYK	पूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्स

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

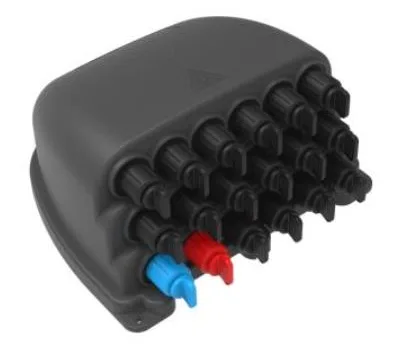

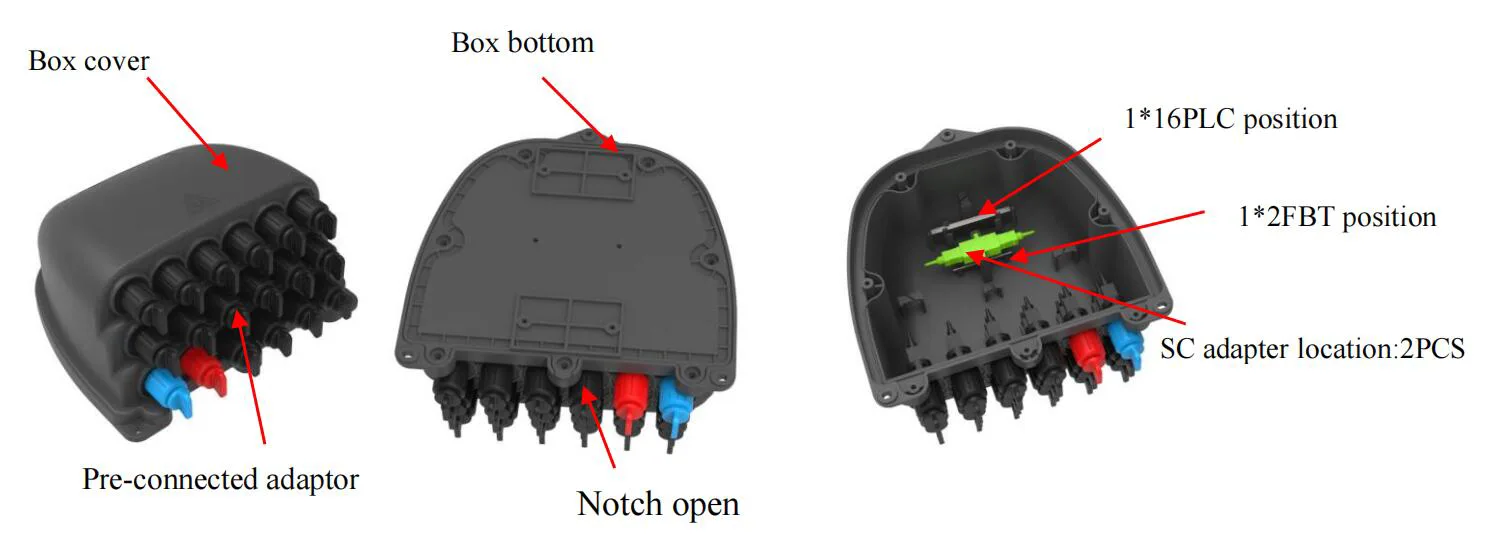

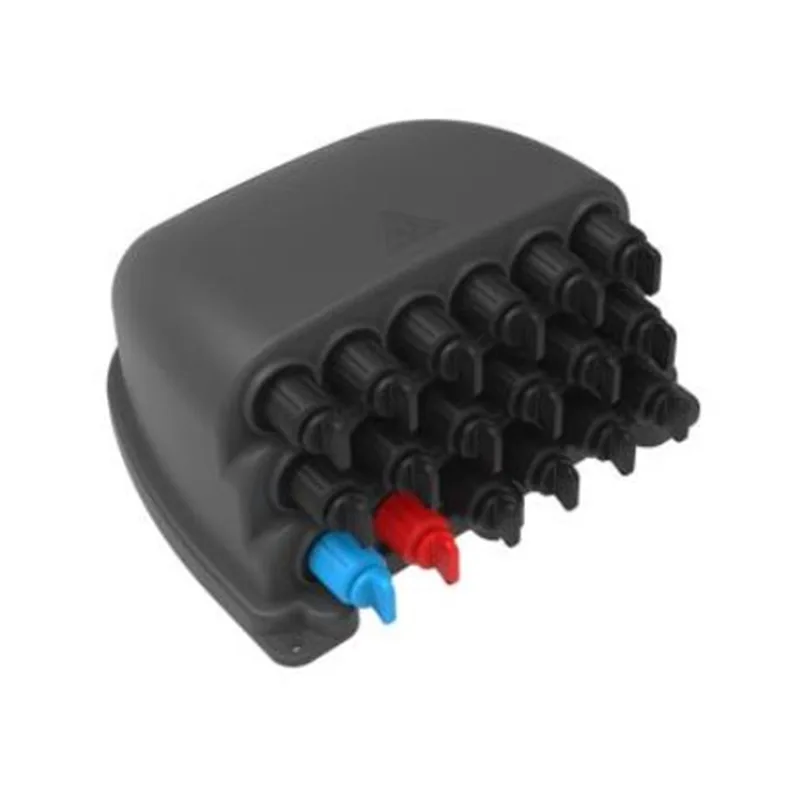

GFS-18BYK की उपस्थिति

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

वह टी जी .652	एकल-मोड ऑप्टिकल फाइबर की विशेषताएं
IEC 60794-1-1	ऑप्टिकल फाइबर केबल्स-पार्ट 1-1: जेनेरिक स्पेसिफिकेशन-जनरल
IEC 60794-1-2	ऑप्टिकल फाइबर केबल्स-पार्ट 1-2: जेनेरिक स्पेसिफिकेशन-बेसिक ऑप्टिकल केबल टेस्ट प्रक्रिया

1.3 अनुप्रयोग वातावरण

वस्तु	कीमत
प्रचालन तापमान	-40 ºC ～+65 .C
स्थापना तापमान	-5 ºC ～+40 ºC
भंडारण तापमान	-40 ～C ～+65 .C
वायु - दाब	70 ～ 106kpa
सापेक्षिक आर्द्रता	≤93 ％ (+40 ℃)

2। विशेषताएँ

1। नीचे का खोल और ऊपरी कवर शिकंजा, हटाने योग्य के साथ तय किया गया है।

2। सामग्री: पीपी।

3। नमी का प्रमाण, जलरोधक, धूल-प्रूफ, एंटी-एजिंग।

4। IP68 तक सुरक्षा स्तर।

5। इंटीरियर 1x2 एफबीटी स्प्लिटर + 1x16 पीएलसी स्प्लिटर से सुसज्जित है।

6। स्थापना विधि: पोल-माउंटेड, एरियल-माउंटेड, वॉल-माउंटेड।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

वस्तु	विशेष विवरण	टिप्पणी
आवास सामग्री	संशोधित पीपी प्लास्टिक
धातु गौण सामग्री	उच्च गुणवत्ता वाला स्टेनलेस स्टील

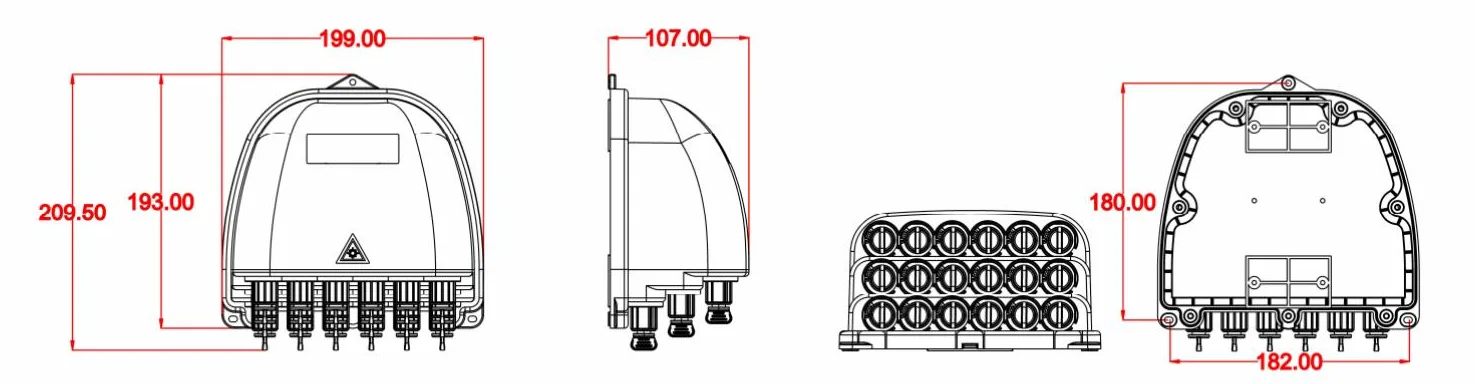

बाह्य आयाम (मिमी)	199193107 मिमी	एडाप्टर को छोड़कर
रंग	काला
स्थापना छेद स्थिति (मिमी)	180*182
पूर्व-कनेक्शन किए गए एडेप्टर की संख्या	18
फाड़नेवाला	1x2 एफबीटी स्प्लिटर + 1x16 पीएलसी स्प्लिटर
आईपी ग्रेड	IP68
ज्वलनशीलता	UL94-एचबी	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।
तटस्थ नमक स्प्रे परीक्षण	48H	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।

3.2 ऑप्टिकल विनिर्देश

स्प्लिटर या पिगटेल	(डीबी)	आरएल (डीबी)	(डीबी)	परिक्षण विधि
स्प्लिटर या पिगटेल	पिगटेल/स्प्लिटर		वितरण बक्से	परिक्षण विधि
PIGTAIL-SC/APC-00-SM-SX (1C1F)- OD0.9MM-PVC-G657A2-CABLE रंग (चूक) -इंडूर-आरओएचएस -1.5 मी	≤0.3	≥55DB	≤0.5	IL: IEC61300-3-4 विधि बी आरएल: IEC61300-3-6 विधि 1
SCAPC के साथ 1x2 PLC स्प्लिटर, योजक	≤4.0	≥55DB	≤4.2
SCAPC के साथ 1x4 PLC स्प्लिटर, योजक	≤7.4	≥55DB	≤7.6
1x 8 PLC स्प्लिटर, SCAPC के साथ योजक	≤10.5	≥55DB	≤10.7
SCAPC के साथ 1x 16 PLC स्प्लिटर, योजक	≤13.5	≥55DB	≤13.7

ऊपर दी गई तालिका में दिखाए गए ऑप्टिकल पैरामीटर डिफ़ॉल्ट मान हैं, और आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

4। उत्पाद चित्र

4.1 उत्पाद केबल तरीके:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

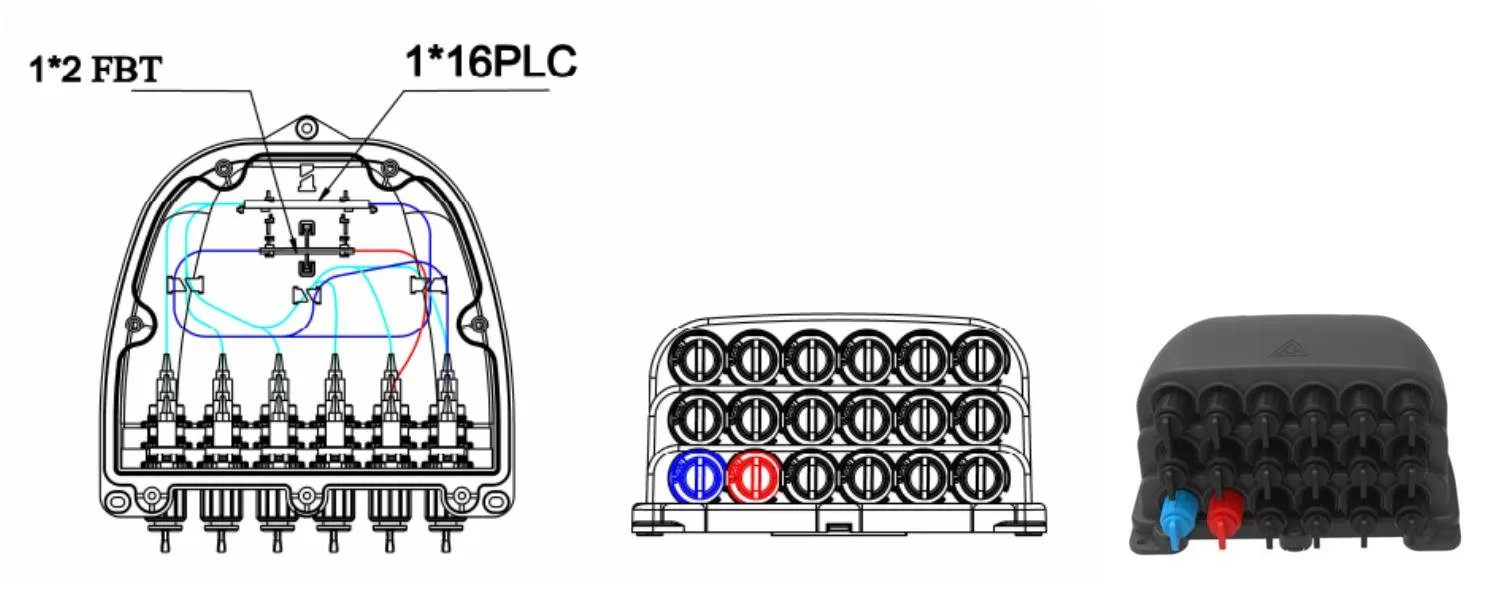

GFS-18BYK (1 * 2FBT + 1 * 16 PLC स्प्लिटर केबल तरीके)

4.2 विन्यास

4.2.1 मुख्य भाग

नहीं।	नाम का हिस्सा	इकाई	मात्रा	टिप्पणी
1	बॉटम	पीसी	1
2	बक्सी कवर	पीसी	1
3	पूर्व-कनेक्टेड एडाप्टर	पीसी	18
4	1 * 2FBT + 1 * 16 PLC स्प्लिटर	पीसी	9

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

4.2.2 सहायक उपकरण

नहीं।	नाम का हिस्सा	संदर्भ चित्र	इकाई	मात्रा	टिप्पणी
1	उपयोगकर्ता का मार्गदर्शन	/	पीसी	1	में
2	स्प्लिटर टेस्ट रिपोर्ट	/	पीसी	1	में
3	वॉल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक
4	पोल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक
5	हवाई माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक

5। पर्यावरणीय विशेषताएं

यह उत्पाद ROHS पर्यावरण संरक्षण निर्देश के साथ अनुपालन करता है, और सीसा, कैडमियम, पारा, हेक्सावलेंट क्रोमियम, पॉलीब्रोमिनेटेड बाइफेनाइल (PBB) (PBB) और पॉलीब्रोमिनेटेड डिपेनील ईथर (PBDE) की सामग्री सीमा से अधिक नहीं है।

6। स्थापना

6.1। दीवार पर चढ़कर स्थापना

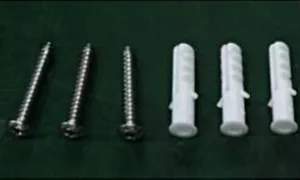

दीवार में 3 छेद ड्रिल करें आयाम के अनुसार, विस्तार प्लग .57.5*40 रखें, बॉक्स को छेदों से मेल खाने के लिए रखें और फास्टन करने के लिए शिकंजा का उपयोग करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

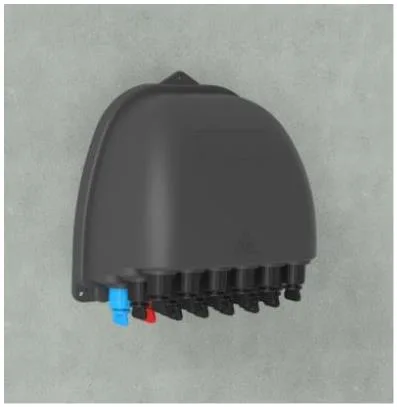

दीवार पर चढ़कर स्थापना

6.2। ध्रुव-माउंटेड स्थापना

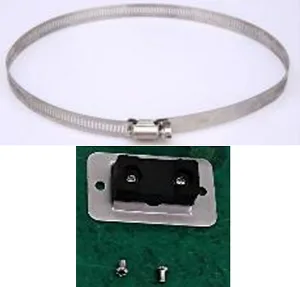

बैक प्लेट के स्लॉट के माध्यम से हूप रिंग पास करें और इसे दूरसंचार पोल पर ठीक करें

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

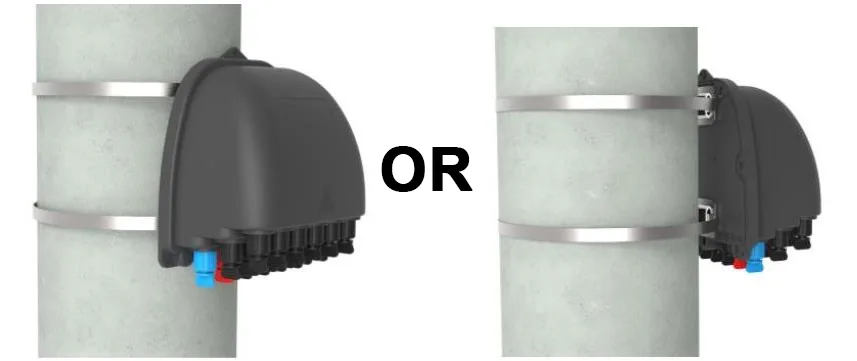

ध्रुव घुड़सवार स्थापना

6.3 ओवरहेड संरचना

ओवरहेड के चेसिस पर स्थापित दोनों को तार पर लटका दिया गया, और फिर बोल्ट किया गया, मामले को गिरना बंद कर दिया। (पिक 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

ध्रुव-माउंटेड स्थापना

7। कनेक्टर ऑपरेशन

7.1 पूर्व -कनेक्टेड एडाप्टर - ए） ई）

⚫ फाइबर कनेक्टर वामावर्त के तीर भाग को घुमाएं और धूल की टोपी को बाहर निकालें।

Pre-connected adapter - A（ E）

⚫ फाइबर कनेक्टर का तीर हिस्सा ऊपर है, फाइबर कनेक्टर को सॉकेट में डालें और फिर तीर को घुमाएं भाग दक्षिणावर्त।

7.2 पूर्व -कनेक्टेड एडाप्टर - बी） एक्सएल）

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

Manther म्यान क्लॉक वाइज पर लेदर केबल क्लैंप सीट कैप को पेंच करें

Pre-connected adapter - B（XL）

7.3 पूर्व -कनेक्टेड एडाप्टर - सी

⚫ धूल की टोपी को हटाने के लिए तीर की दिशा में ऑप्टिकल फाइबर प्रीफॉर्म्ड प्लग पर स्लाइडिंग रिंग को धक्का दें; तीर की दिशा में एडाप्टर पर डस्ट कैप को बाहर निकालने के लिए बटन दबाएं।

Pre-connected adapter - C

⚫ जब तक कि इसे उपवास न किया जाए, तब तक एडेप्टर बकल के साथ प्रीफॉर्म्ड प्लग के शरीर को संरेखित करें। एक ही तरह से दो धूल कवर को कनेक्ट करें।

Pre-connected adapter - C

⚫ स्थापित पूर्वनिर्मित प्लग बकसुआ को छोड़ने के लिए स्लाइडिंग रिंग को धक्का देता है, और फिर इसे अलग करने के लिए मुख्य शरीर को पीछे खींचता है।

Pre-connected adapter - C

7.4 पूर्व -जुड़े एडाप्टर - डी

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें।

Pre-connected adapter - D

⚫ तीर की दिशा में प्री कनेक्टेड प्लग डी और प्री कनेक्टेड एडाप्टर डी को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

Pre-connected adapter - D

7.5 पूर्व -जुड़े एडाप्टर - ई (ए)

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें

Pre-connected adapter - E ( A )

⚫ तीर की दिशा में प्री कनेक्टेड प्लग ई और प्री कनेक्टेड एडाप्टर ई को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

Pre-connected adapter - E ( A )

7.6 पूर्व -कनेक्टेड एडाप्टर - एससी

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

⚫ म्यान क्लॉकवाइज पर चमड़े के केबल क्लैंप सीट कैप को पेंच करें।

Pre-connected adapter - SC

8। पैकेज

वस्तु	सामग्री	आकार (मिमी)	मात्रा	सकल वजन
स्वतंत्र उत्पाद पैकेजिंग	दफ़्ती	220210120	1	0.9
आउटर पैकेजिंग कार्टन	दफ़्ती	460440635	20	19
नोट: ड्रॉप केबल स्टोरेज ट्रे के बिना
