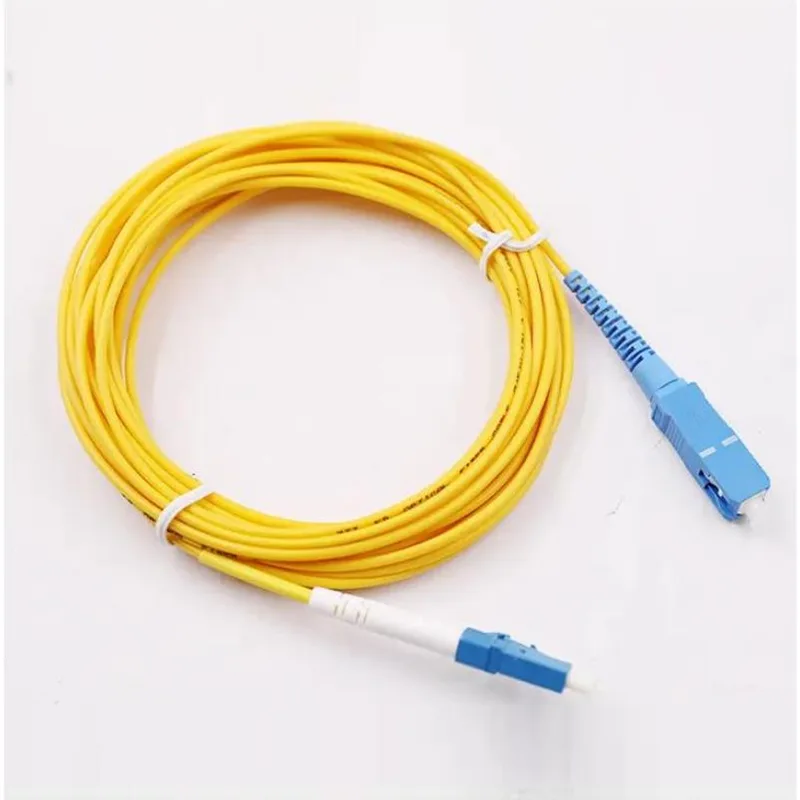

पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड

Conventional SC/UPC-LC/UPC 3.0mm Patch Cords are high-performance single-mode fiber optic patch cords designed for stable and low-loss optical signal transmission. As a core product of Orientalfiber, these patch cords integrate precision manufacturing and reliable performance, making them an ideal choice for various optical network connections.

जांच भेजें

उत्पाद वर्णन

ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड एकल-मोड फाइबर ऑप्टिक पैच कॉर्ड हैं, जिसमें दोनों सिरों पर एससी/यूपीसी और एलसी/यूपीसी कनेक्टर होते हैं, जिसमें 3.0 मिमी व्यास केबल जैकेट होता है। ये पैच कॉर्ड 100% फ़ैक्टरी टर्मिनेटेड और टेस्टेड हैं, जो लगातार प्रदर्शन और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करते हैं। उत्पाद कम धुआं शून्य हैलोजन (एलएसजेडएच) जैकेट सामग्री को अपनाता है, जो पर्यावरण के अनुकूल और सुरक्षित है, विभिन्न इनडोर और अर्ध-आउटडोर अनुप्रयोग परिदृश्यों के लिए उपयुक्त है। ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड विश्वसनीय गुणवत्ता और लंबी सेवा जीवन के साथ ऑप्टिकल नेटवर्क कनेक्शन की बुनियादी जरूरतों को पूरा करने के लिए डिज़ाइन किए गए हैं।

मुख्य विशेषताएं

1. उच्च परिशुद्धता कनेक्टर: पैच कॉर्ड उच्च परिशुद्धता एससी और एलसी एकल फाइबर कनेक्टर से सुसज्जित हैं, जो ऑप्टिकल फाइबर के सटीक संरेखण को सुनिश्चित करने, सिग्नल हानि को कम करने और सिग्नल ट्रांसमिशन की स्थिरता में सुधार करने के लिए सिरेमिक फेरूल को अपनाते हैं। कनेक्टर्स को पुश-पुल लैचिंग तंत्र के साथ डिज़ाइन किया गया है, जो प्लग और अनप्लग करना आसान है, और उपयोग के दौरान आकस्मिक डिस्कनेक्शन को प्रभावी ढंग से रोक सकता है।

2. यूपीसी एंड फेस पॉलिश: कनेक्टर के अंतिम चेहरे को यूपीसी तकनीक से पॉलिश किया जाता है, जिसमें एक सूक्ष्म-उत्तल सतह होती है, जो ऑप्टिकल फाइबर के अंतिम चेहरों के बीच अच्छा संपर्क सुनिश्चित करती है, बैक रिफ्लेक्शन को कम करती है, और रिटर्न लॉस 50 डीबी से कम नहीं होता है, जो उच्च गति और लंबी दूरी के सिग्नल ट्रांसमिशन की आवश्यकताओं को पूरा करता है।

3. सिंगल फाइबर डिजाइन: ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड के सभी कनेक्टर सिंगल फाइबर कनेक्टर हैं, जो सिंगल-मोड ऑप्टिकल सिग्नल ट्रांसमिशन के लिए उपयुक्त हैं, आईटीयू-टी जी652डी सिंगल-मोड फाइबर से मेल खाते हैं, और विभिन्न हाई-स्पीड ऑप्टिकल नेटवर्क सिस्टम में उपयोग किए जा सकते हैं।

4. अनुकूलन योग्य लंबाई: हम ग्राहकों की जरूरतों के अनुसार अनुकूलन योग्य लंबाई सेवाएं प्रदान करते हैं, 5 मीटर की मानक लंबाई (+0.3/-0 मीटर की सहनशीलता के साथ), और अन्य लंबाई को विभिन्न नेटवर्क परियोजनाओं की विभिन्न लेआउट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

5. सख्त फैक्ट्री परीक्षण: प्रत्येक ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड फैक्ट्री छोड़ने से पहले 100% फैक्ट्री समाप्ति और परीक्षण से गुजरता है, जिसमें सम्मिलन हानि, रिटर्न हानि और अन्य प्रमुख प्रदर्शन संकेतक शामिल हैं, यह सुनिश्चित करते हुए कि प्रत्येक उत्पाद प्रासंगिक मानकों को पूरा करता है और डिलीवरी के बाद सीधे उपयोग किया जा सकता है।

6. आरओएचएस अनुपालन: उत्पाद आरओएचएस पर्यावरण मानकों का अनुपालन करता है, इसमें हानिकारक पदार्थ नहीं होते हैं, यह पर्यावरण के अनुकूल और सुरक्षित है, और इसका उपयोग विभिन्न पर्यावरण संवेदनशील क्षेत्रों जैसे डेटा सेंटर और आवासीय क्षेत्रों में किया जा सकता है।

अनुप्रयोग परिदृश्य

ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड का व्यापक रूप से विभिन्न ऑप्टिकल नेटवर्क परिदृश्यों में उपयोग किया जाता है, जिसमें मुख्य रूप से निम्नलिखित क्षेत्र शामिल हैं:

• डेटा केंद्र: डेटा केंद्रों में सर्वर, स्विच, स्टोरेज डिवाइस और अन्य उपकरणों के बीच हाई-स्पीड ऑप्टिकल सिग्नल कनेक्शन के लिए उपयोग किया जाता है, उच्च-बैंडविड्थ ट्रांसमिशन आवश्यकताओं का समर्थन करता है, और डेटा केंद्रों के स्थिर संचालन को सुनिश्चित करता है।

• ईथरनेट अनुप्रयोग: विभिन्न पैमाने के ईथरनेट सिस्टम के लिए उपयुक्त, नेटवर्क उपकरणों के बीच उच्च गति और स्थिर डेटा ट्रांसमिशन को साकार करना, नेटवर्क दक्षता और विश्वसनीयता में सुधार करना।

• एफटीटीएच अनुप्रयोग: फाइबर-टू-द-होम (एफटीटीएच) सिस्टम में उपयोग किया जाता है, जो ऑप्टिकल लाइन टर्मिनलों (ओएलटी) और ऑप्टिकल नेटवर्क इकाइयों (ओएनयू) को जोड़ता है, जो निवासियों और उद्यमों के लिए उच्च गति ब्रॉडबैंड सेवाएं प्रदान करता है।

• बैकबोन, हॉरिजॉन्टल और रिसर अनुप्रयोग: व्यापक वायरिंग सिस्टम के निर्माण की बैकबोन, हॉरिजॉन्टल और राइजर केबलिंग में लागू, विभिन्न मंजिलों और विभिन्न क्षेत्रों के बीच ऑप्टिकल सिग्नल के कनेक्शन को साकार करना, और बड़े पैमाने पर नेटवर्क लेआउट की जरूरतों को पूरा करना।

• वीडियो, डेटा और वॉयस सेवाएं: वीडियो, डेटा और वॉयस सिग्नल के प्रसारण में उपयोग किया जाता है, स्पष्ट और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है, और रेडियो और टेलीविजन और वीडियो निगरानी जैसी संचार प्रणालियों के लिए उपयुक्त है।

• परीक्षण उपकरण अनुप्रयोग: ऑप्टिकल परीक्षण उपकरण के लिए एक कनेक्टिंग केबल के रूप में उपयोग किया जाता है, जो परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित करता है, और ऑप्टिकल संचार उत्पादों के अनुसंधान और विकास और परीक्षण में व्यापक रूप से उपयोग किया जाता है।

केबल निर्माण एवं सामग्री

ओरिएंटलफाइबर कन्वेंशनल एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड एक उचित केबल संरचना को अपनाते हैं, जिसके अंदर 900μm बफर फाइबर होता है, जो प्रभावी रूप से ऑप्टिकल फाइबर कोर की रक्षा कर सकता है और ऑप्टिकल फाइबर पर बाहरी ताकतों के प्रभाव को कम कर सकता है। बफर फाइबर सफेद होता है, जिसे निर्माण और रखरखाव के दौरान अलग करना आसान होता है।

केबल जैकेट पीले रंग का है, जो कम धुआं शून्य हैलोजन (एलएसजेडएच) सामग्री से बना है, जिसमें ज्वाला मंदक, कम धुआं और गैर-विषाक्तता की विशेषताएं हैं। आग लगने की स्थिति में, यह हानिकारक गैसें नहीं छोड़ेगा, जो प्रभावी ढंग से कर्मियों और उपकरणों की सुरक्षा की रक्षा कर सकता है। केबल का व्यास Φ3.0 ±0.20 मिमी है, जो लचीला और मोड़ने में आसान है, और न्यूनतम झुकने का त्रिज्या 20 मिमी से कम नहीं है, जो संकीर्ण स्थानों में तारों के लिए सुविधाजनक है।

उत्पाद लाभ

विश्वसनीय प्रदर्शन

ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड उच्च गुणवत्ता वाली सामग्री और सटीक विनिर्माण तकनीक को अपनाते हैं, सम्मिलन हानि ≤0.25 डीबी और रिटर्न हानि ≥50 डीबी (यूपीसी) के साथ, कम हानि और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करते हैं। कनेक्शन की पुनरावृत्ति 800 गुना से अधिक है, और फाइबर/केबल प्रतिधारण बल 120 सेकंड के लिए 5N/s पर 50N±2N से मिलता है, जो विभिन्न वातावरणों में दीर्घकालिक उपयोग के लिए अनुकूल हो सकता है।

व्यापक पर्यावरणीय अनुकूलनशीलता

उत्पाद में -20°C ~ +70°C की एक विस्तृत ऑपरेटिंग तापमान रेंज और -40°C ~ +85°C की भंडारण तापमान रेंज है, जो उच्च तापमान, कम तापमान और आर्द्र वातावरण सहित विभिन्न कठोर पर्यावरणीय परिस्थितियों के अनुकूल हो सकती है, और इनडोर और अर्ध-बाहरी उपयोग के लिए उपयुक्त है।

स्थापित करने और बनाए रखने में आसान

पैच कॉर्ड के एससी और एलसी कनेक्टर एक पुश-पुल लैचिंग तंत्र को अपनाते हैं, जिसे प्लग और अनप्लग करना आसान है, और इसे एक हाथ से संचालित किया जा सकता है, जिससे इंस्टॉलेशन और रखरखाव की दक्षता में सुधार होता है। मानकीकृत डिज़ाइन अच्छी विनिमेयता सुनिश्चित करता है, और कनेक्टर्स का उपयोग अन्य मानक एससी/यूपीसी और एलसी/यूपीसी एडाप्टर और उपकरण के साथ किया जा सकता है।

प्रभावी लागत

एक पेशेवर निर्माता के रूप में, ओरिएंटलफाइबर की अपनी पूरी उत्पादन श्रृंखला है, जो उत्पादन लागत को प्रभावी ढंग से नियंत्रित कर सकती है। पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड उचित मूल्य पर उच्च गुणवत्ता वाला प्रदर्शन प्रदान करते हैं, जो बड़े पैमाने की नेटवर्क परियोजनाओं और दीर्घकालिक उपयोग के लिए लागत प्रभावी है।

तकनीकी विशिष्टता:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर मोड		एकल मोड: ITU-T G652D
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.25
वापसी हानि	डीबी	≥50 (यूपीसी)
बफर फाइबर व्यास	उम	900
बफर फाइबर रंग		सफ़ेद
केबल जैकेट का रंग		पीला
केबल जैकेट सामग्री		कम धुआँ शून्य हैलोजन (LSZH)
केबल व्यास	मिमी	Φ3.0 ±0.20
लंबाई	m	5 +0.3/-0
कनेक्टर प्रकार		एक पोर्ट: एससी/यूपीसी (नीला) बी पोर्ट: एलसी/यूपीसी (नीला)
एंडफेस पॉलिश		यूपीसी
सामी सामग्री		चीनी मिट्टी
कनेक्शन दोहराव योग्यता		> 800 बार
न्यूनतम झुकने त्रिज्या	मिमी	≥20
फाइबर/केबल प्रतिधारण बैठक	N	50N±2N 5N/s 120s अवधि पर
परिचालन तापमान		-20°C ~ +70°C
भंडारण तापमान		-40℃ ~+85℃

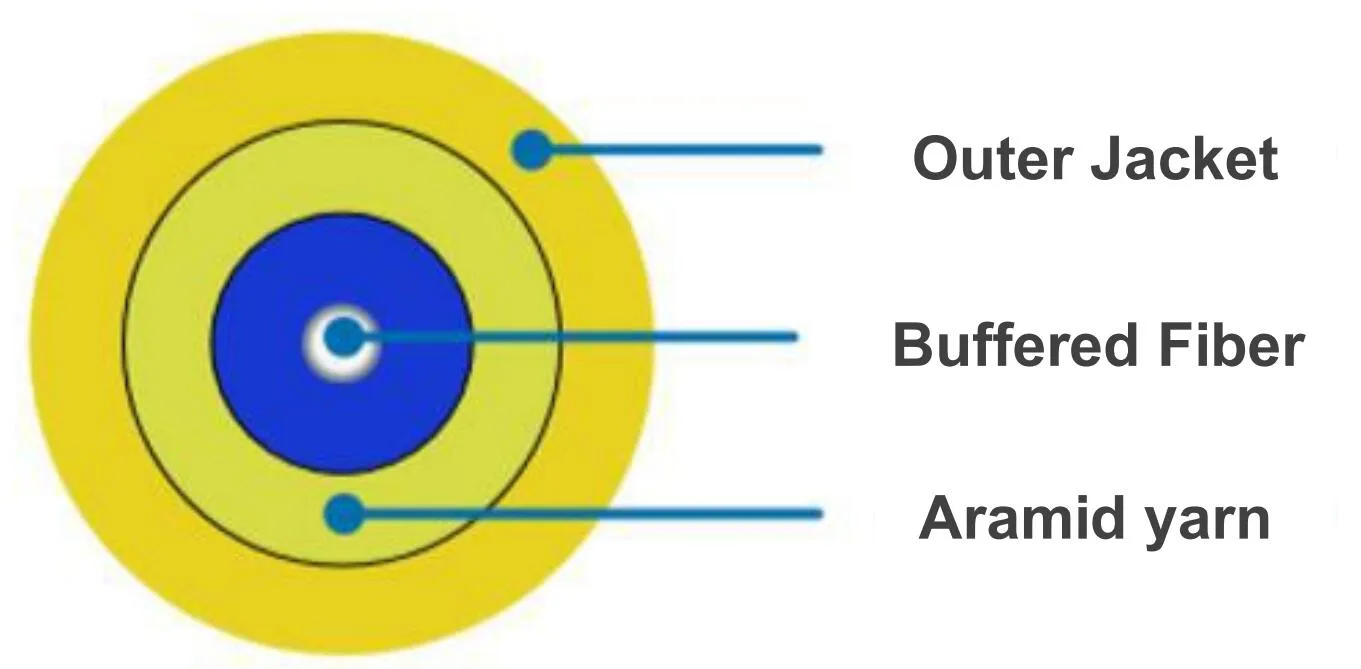

केबल निर्माण:

Conventional SC/UPC-LC/UPC Patch Cords

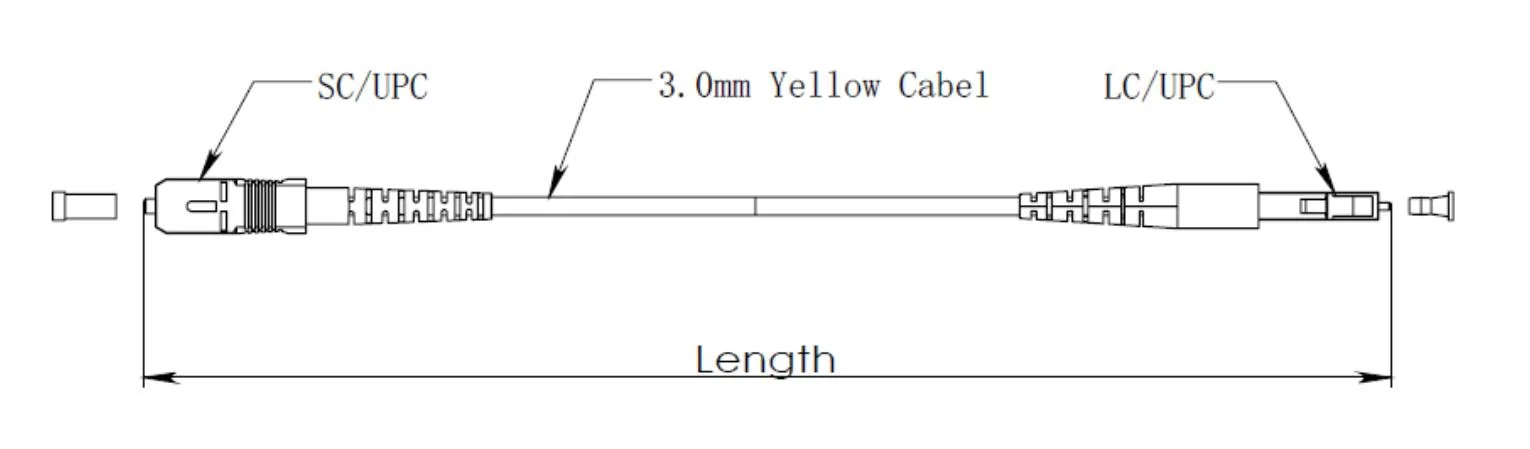

आयामी ड्राइंग:

Conventional SC/UPC-LC/UPC Patch Cords

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

Q1: क्या ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड की लंबाई को अनुकूलित किया जा सकता है?

A1: हां, हम अनुकूलन योग्य लंबाई वाली सेवाएं प्रदान करते हैं। मानक लंबाई 5 मीटर है, और अन्य लंबाई को आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। अनुकूलन विवरण की पुष्टि के लिए आप हमारी बिक्री टीम से संपर्क कर सकते हैं।

Q2: SC/UPC और LC/UPC कनेक्टर्स के बीच क्या अंतर है?

A2: SC/UPC कनेक्टर्स में एक आयताकार शेल होता है और एक पुश-पुल लैचिंग तंत्र को अपनाया जाता है, जिसे प्लग और अनप्लग करना आसान होता है और इसमें उच्च इंस्टॉलेशन घनत्व होता है। एलसी/यूपीसी कनेक्टर आकार में छोटे होते हैं, जिनका फेरूल व्यास 1.25 मिमी है, जो एससी कनेक्टर का आधा है, जो डेटा सेंटर जैसे उच्च-घनत्व इंस्टॉलेशन परिदृश्यों के लिए उपयुक्त है। दोनों कनेक्टर यूपीसी एंड फेस पॉलिश को अपनाते हैं, जो अच्छे सिग्नल ट्रांसमिशन प्रदर्शन को सुनिश्चित कर सकता है।

Q3: क्या ओरिएंटलफाइबर पारंपरिक एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड बाहरी उपयोग के लिए उपयुक्त हैं?

A3: उत्पाद मुख्य रूप से इनडोर और सेमी-आउटडोर उपयोग के लिए डिज़ाइन किया गया है। एलएसजेडएच जैकेट सामग्री में कुछ जलरोधक और एंटी-एजिंग गुण हैं, लेकिन कठोर मौसम के साथ खुले बाहरी वातावरण में लंबे समय तक उपयोग के लिए इसकी अनुशंसा नहीं की जाती है। बाहरी अनुप्रयोगों के लिए, हम अपने समर्पित आउटडोर फाइबर ऑप्टिक पैच कॉर्ड चुनने की सलाह देते हैं।

Q4: पैच कॉर्ड की गुणवत्ता कैसे सुनिश्चित करें?

A4: हमारे पास सख्त गुणवत्ता नियंत्रण प्रक्रियाएं हैं। प्रत्येक पैच कॉर्ड 100% फ़ैक्टरी समाप्ति और परीक्षण से गुजरता है, जिसमें सम्मिलन हानि, रिटर्न हानि, कनेक्टर प्रदर्शन और अन्य संकेतक शामिल हैं। साथ ही, कंपनी ने ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन प्राप्त किया है, जिससे यह सुनिश्चित होता है कि उत्पादन प्रक्रिया अंतरराष्ट्रीय मानकों को पूरा करती है, और प्रत्येक उत्पाद कारखाने छोड़ने से पहले गुणवत्ता आवश्यकताओं को पूरा कर सकता है।

Q5: ओरिएंटलफाइबर कन्वेंशनल एससी/यूपीसी-एलसी/यूपीसी 3.0 मिमी पैच कॉर्ड की डिलीवरी का समय क्या है?

A5: डिलीवरी का समय ऑर्डर की मात्रा और अनुकूलन आवश्यकताओं पर निर्भर करता है। मानक लंबाई वाले उत्पादों के लिए, डिलीवरी का समय आमतौर पर 3-7 कार्य दिवस होता है। बड़े ऑर्डर या अनुकूलित उत्पादों के लिए, डिलीवरी का समय उचित रूप से बढ़ाया जाएगा, और हमारी बिक्री टीम ऑर्डर प्राप्त करने के बाद आपके साथ विशिष्ट डिलीवरी समय की पुष्टि करेगी।
