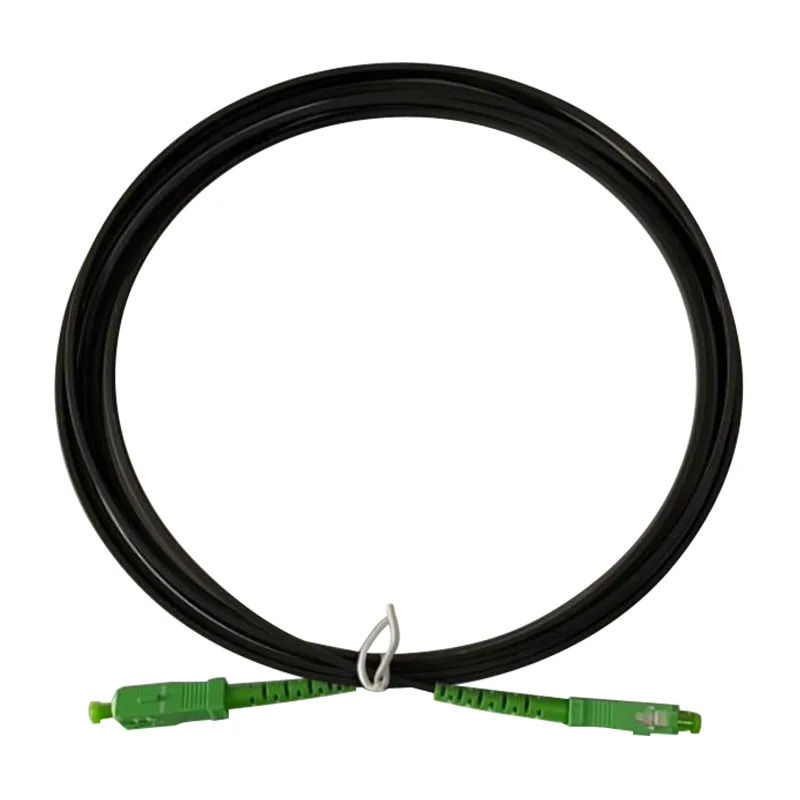

3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्ड

The Orientalfiber 3mm Round Cable SC/APC–SC/APC Patch Cords are designed for stable, low-loss optical transmission in demanding network environments. Built with G657A1 single-mode fiber, these patch cords offer strong bend resistance and consistent signal performance, making them suitable for dense installations such as data centers and FTTH networks. The use of precision ceramic ferrules with APC polishing ensures high return loss (≥55dB), effectively reducing back reflection and maintaining signal integrity.

जांच भेजें

उत्पाद वर्णन

The ओरिएंटलफाइबर 3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्डआधुनिक हाई-स्पीड दूरसंचार बुनियादी ढांचे में एक महत्वपूर्ण कड़ी का प्रतिनिधित्व करते हैं। जिआंगसु ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी समूह के एक प्रमुख प्रभाग ओरिएंटलफाइबर द्वारा निर्मित, ये पैच कॉर्ड व्यापक अनुसंधान और उच्च क्षमता निर्माण का परिणाम हैं। 15,000 वर्ग मीटर में फैले उत्पादन पदचिह्न और ISO9001 प्रमाणन के साथ, ओरिएंटलफाइबर यह सुनिश्चित करता है कि प्रत्येक केबल वैश्विक डेटा ट्रांसमिशन की कठोर मांगों का समर्थन करता है। जब आप स्रोत चुनना चुनते हैंओरिएंटलफाइबर 3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्ड, आप 20 मिलियन डॉलर वार्षिक उत्पादन और पेशेवर-ग्रेड विश्वसनीयता के लिए प्रतिष्ठा वाले समूह द्वारा समर्थित उत्पाद में निवेश कर रहे हैं।

तकनीकी प्रदर्शन और इंजीनियरिंग उत्कृष्टता

का डिज़ाइनओरिएंटलफाइबर 3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्डभौतिक स्थायित्व को अधिकतम करते हुए सिग्नल हस्तक्षेप को कम करने पर ध्यान केंद्रित करता है। G657A1 सिंगल-मोड फाइबर का उपयोग करके, ये केबल असाधारण मोड़ प्रतिरोध प्रदान करते हैं, जो तंग स्थानों में जटिल रूटिंग के लिए महत्वपूर्ण है।

मुख्य निर्माण सुविधाएँ

उच्च परिशुद्धता सिरेमिक फेरूल: एससी/एपीसी कनेक्टर स्थिर संरेखण और ≥55 डीबी की वापसी हानि सुनिश्चित करने के लिए सटीक-इंजीनियर्ड सिरेमिक फेरूल का उपयोग करते हैं, जो सिग्नल प्रतिबिंबों को रोकते हैं जो नेटवर्क प्रदर्शन को खराब कर सकते हैं।
एलएसजेडएच सुरक्षा जैकेट: 3.0 मिमी बाहरी जैकेट कम धुआं शून्य हैलोजन सामग्री से बना है, जो इसे राइजर और क्षैतिज अनुप्रयोगों के लिए उपयुक्त बनाता है जहां अग्नि सुरक्षा और कम विषाक्तता अनिवार्य है।
कठोर फ़ैक्टरी सत्यापन: प्रत्येक इकाई 100% फ़ैक्टरी द्वारा समाप्त और परीक्षण की जाती है। यह फ़ील्ड समाप्ति के चर को समाप्त करता है, यह सुनिश्चित करता है कि आपके ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्ड इंस्टॉलेशन के तुरंत बाद विनिर्देश के अनुसार काम करते हैं।
यांत्रिक लचीलापन: 50N के प्रतिधारण बल का सामना करने के लिए डिज़ाइन किया गया, ये केबल स्थापना और दीर्घकालिक रखरखाव के दौरान सामान्य शारीरिक तनाव को सहन करने के लिए बनाए गए हैं।

विविध उद्योगों में रणनीतिक अनुप्रयोग

की बहुमुखी प्रतिभाओरिएंटलफाइबर 3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्डउन्हें वाणिज्यिक डेटा हब से लेकर सार्वजनिक उपयोगिता निगरानी तक विभिन्न उच्च-जोखिम वाले वातावरण में तैनात करने की अनुमति देता है।

डेटा केंद्र और ईथरनेट नेटवर्क

उच्च-घनत्व डेटा केंद्रों में, केबल प्रबंधन एक प्राथमिकता है। 3 मिमी गोल प्रोफ़ाइल पतली डोरियों का एक मजबूत विकल्प प्रदान करती है, जो पैच पैनल कनेक्शन के लिए आवश्यक लचीलेपन को बनाए रखते हुए कुचलने के खिलाफ बेहतर सुरक्षा प्रदान करती है।

एफटीटीएच और दूरसंचार सेवाएं

फाइबर-टू-द-होम (एफटीटीएच) परियोजनाओं के लिए, ये पैच कॉर्ड ऑप्टिकल वितरण नेटवर्क और ग्राहक के उपकरण के बीच के अंतर को पाटते हैं। वीडियो, डेटा और वॉयस सेवाओं को एक साथ संभालने की उनकी क्षमता उन्हें आधुनिक ब्रॉडबैंड प्रदाताओं के लिए प्रमुख बनाती है।

औद्योगिक और बुनियादी ढांचा परियोजनाएं

मानक कार्यालय नेटवर्किंग से परे, ओरिएंटलफाइबर उत्पादों का व्यापक रूप से विद्युत ऊर्जा प्रणालियों, रेल पारगमन और राजमार्ग संचार में उपयोग किया जाता है। का स्थायित्वओरिएंटलफाइबर 3 मिमी गोल केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्डऔद्योगिक फ्रंट-एंड कनेक्शन के मांग वाले वातावरण में स्थिर संचालन सुनिश्चित करता है।

विश्वसनीयता और गुणवत्ता आश्वासन मानक

जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी समूह के हिस्से के रूप में, ओरिएंटलफाइबर चार विशेष कारखाने संचालित करता है। यह ऊर्ध्वाधर एकीकरण - इनडोर केबल, आउटडोर केबल, ओडीएन घटकों और नेटवर्क उपकरण को कवर करता है - कुल गुणवत्ता नियंत्रण की अनुमति देता है।

पर्यावरण अनुपालन: सभी घटक RoHS अनुरूप हैं, जो पर्यावरण सुरक्षा के लिए अंतरराष्ट्रीय मानकों को पूरा करते हैं।
टिकाऊपन बेंचमार्क: 800 से अधिक बार की कनेक्शन पुनरावृत्ति रेटिंग के साथ, ये तार परीक्षण उपकरण अनुप्रयोगों के लिए अत्यधिक विश्वसनीय हैं जहां बार-बार प्लगिंग और अनप्लगिंग होती है।
थर्मल स्थिरता: ये तार -30 डिग्री सेल्सियस भंडारण से + 50 डिग्री सेल्सियस परिचालन वातावरण तक व्यापक तापमान स्पेक्ट्रम में प्रदर्शन बनाए रखते हैं।

तकनीकी विशिष्टता:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर मोड		एकल मोड: ITU-T G657A1
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥55
बफर फाइबर व्यास	उम	900
बफर फाइबर रंग		नीला
केबल जैकेट का रंग		काला
केबल जैकेट सामग्री		एलएसजेडएच
ढांकता हुआ		एचडीपीई इन्सुलेशन
केबल व्यास	मिमी	Φ3.0 ±0.20
लंबाई	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
कनेक्टर प्रकार		एससी/एपीसी (हरा)
एंडफेस पॉलिश		एपीसी
सामी सामग्री		चीनी मिट्टी
कनेक्शन दोहराव योग्यता		> 800 बार
न्यूनतम झुकने त्रिज्या	मिमी	≥20
फाइबर/केबल प्रतिधारण बैठक	N	50N±2N 5N/s 120s अवधि पर
परिचालन तापमान	℃	0℃ ~ +50 ℃
स्थापना तापमान	℃	-30℃ ~ +60℃
भंडारण तापमान	℃	-30℃ ~ +60℃

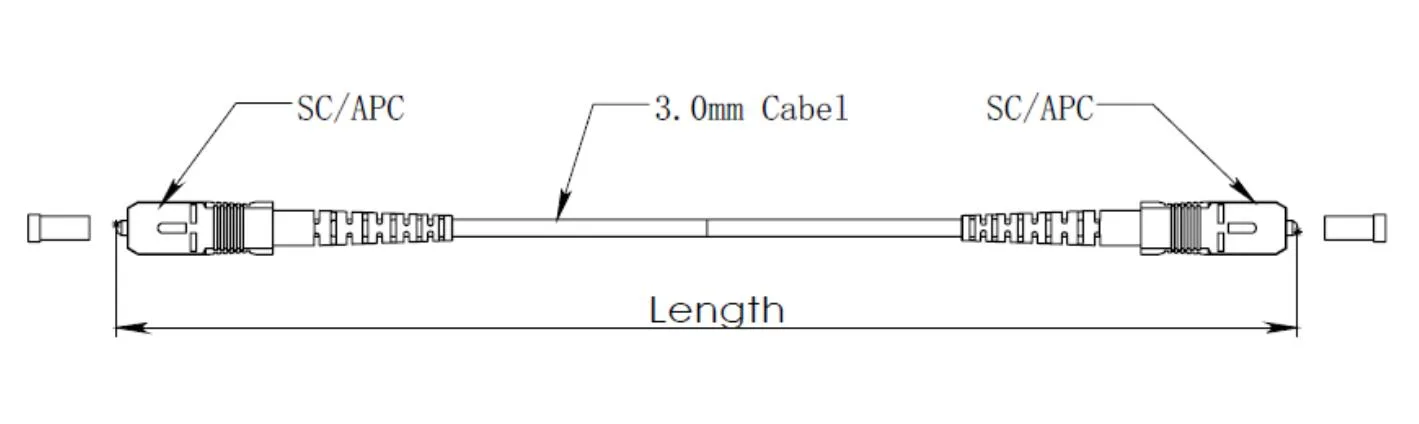

आयामी ड्राइंग:

3mm Round Cable SC/APC- SC/APC Patch Cords

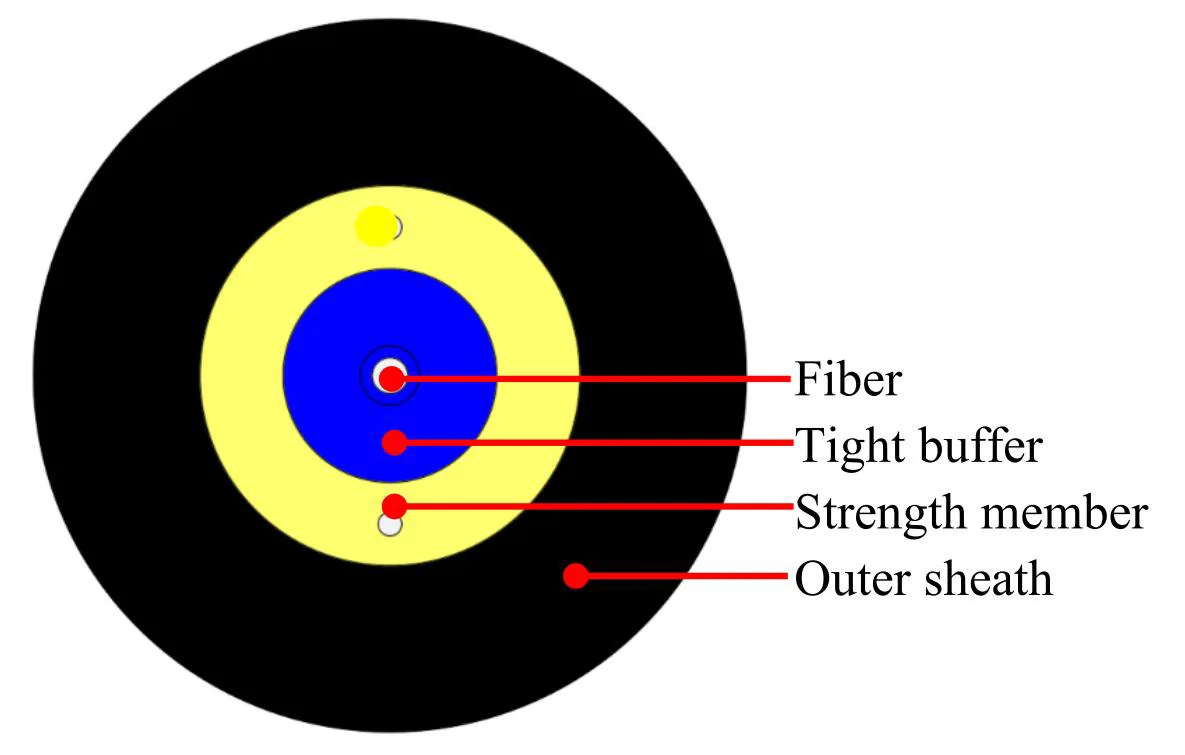

केबल निर्माण:

3mm Round Cable SC/APC- SC/APC Patch Cords

सामान	विशेष विवरण
टाइट बफर फाइबर	फाइबर गिनती	1
	फाइबर प्रकार	जी.657ए1
	रेशे का रंग	नीला
	सामग्री	एलएसजेडएच
	व्यास	Φ0.9 ± 0.05 मिमी
	टाइट बफ़र रंग	नीला
शक्ति सदस्य	सामग्री	अरामिड सूत
बाहरी आवरण	सामग्री	एलएसजेडएच
	व्यास	Φ3.0 ± 0.2 मिमी
	बाहरी आवरण का रंग	काला
स्याही का निशान	रंग	सफ़ेद

फाइबर विशेषता:

केबल फाइबर (तैयार केबल का फाइबर) की सभी विशेषताएं, कम से कम, ITU-T अनुशंसा G.657A1 के अनुसार होंगी और इस प्रकार होंगी।

वस्तु	विनिर्देश
फाइबर प्रकार	एकल मोड
फाइबर सामग्री	डोप्ड सिलिका
क्षीणन गुणांक @1310 एनएम @1383एनएम @1460एनएम @1550 एनएम @1625एनएम	≤ 0.35 डीबी/किमी ≤ 0.35 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.21 डीबी/किमी ≤ 0.23 डीबी/किमी
केबल कट-ऑफ तरंग दैर्ध्य	≤ 1260 एनएम
शून्य-फैलाव तरंगदैर्घ्य	1300 ~ 1324 एनएम
शून्य फैलाव ढलान	≤ 0.092 पीएस/(एनएम².किमी)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी^1/2
रंगीन फैलाव @1285 ~ 1330 एनएम @1271 ~ 1360 एनएम @1550 एनएम @1625 एनएम	≤3 पीएस/(एनएम. किमी) ≤5.3 पीएस/(एनएम. किमी) ≤18.0 पीएस/(एनएम. किमी) ≤22 पीएस/(एनएम. किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.8±0.4um
कोर/क्लैड संकेंद्रितता त्रुटि	≤ 0.5 उम
आवरण व्यास	125.0 ± 0.7 उम
क्लैडिंग नॉन-सर्कुलरिटी	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 उम
सान्द्रता प्राथमिक कोटिंग/कोटिंग	≤10 µm
कोटिंग गैर-गोलाकारता	≤0.7%
केबल झुकने से हानि के साथ क्षीणन 1 मोड़ 1 त्रिज्या 10 मिमी 10 मोड़ 1 त्रिज्या 15 मिमी	1550nm ≤Δ0.75dB/किमी 1625nm ≤Δ1.5dB/किमी 1550nm ≤Δ0.25dB/किमी 1625nm ≤Δ1.0dB/किमी

अक्सर पूछे जाने वाले प्रश्न (FAQ)

इस ओरिएंटलफाइबर पैच कॉर्ड में SC/APC कनेक्टर में क्या अंतर है?

एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) पॉलिश में फेरूल एंड-फेस पर 8-डिग्री का कोण होता है। यह डिज़ाइन सुनिश्चित करता है कि बैक-रिफ्लेक्शन फाइबर क्लैडिंग में अवशोषित हो जाते हैं, जो मानक यूपीसी कनेक्टर्स की तुलना में बेहतर रिटर्न लॉस प्रदान करता है, जो उच्च-निष्ठा वीडियो और लंबी दूरी के डेटा ट्रांसमिशन के लिए आवश्यक है।

क्या ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्ड की लंबाई को अनुकूलित किया जा सकता है?

हाँ। जबकि हम 10 मीटर, 30 मीटर, 50 मीटर, 75 मीटर और 100 मीटर जैसी मानक लंबाई प्रदान करते हैं, ओरिएंटलफाइबर विशिष्ट वास्तुशिल्प आवश्यकताओं या अद्वितीय इंजीनियरिंग परियोजनाओं के अनुरूप अनुकूलित लंबाई विकल्प प्रदान करता है।

क्या यह केबल राइजर या क्षैतिज अनुप्रयोगों के लिए उपयुक्त है?

बिल्कुल। एलएसजेडएच जैकेट और 3 मिमी व्यास को विशेष रूप से वाणिज्यिक और आवासीय भवनों के भीतर बैकबोन, क्षैतिज और राइजर इंस्टॉलेशन के लिए सुरक्षा और संरचनात्मक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।

ओरिएंटलफाइबर बड़े पैमाने पर इंजीनियरिंग परियोजनाओं का समर्थन कैसे करता है?

हमारे समूह की चार-फ़ैक्टरी प्रणाली के माध्यम से, हम संपूर्ण फ़ाइबर ऑप्टिक नेटवर्क समाधान प्रदान करते हैं। इसमें न केवल ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/एपीसी पैच कॉर्ड शामिल हैं, बल्कि आसपास के ओडीएन घटक और पूर्ण पैमाने पर तैनाती के लिए आवश्यक सक्रिय उपकरण भी शामिल हैं।
