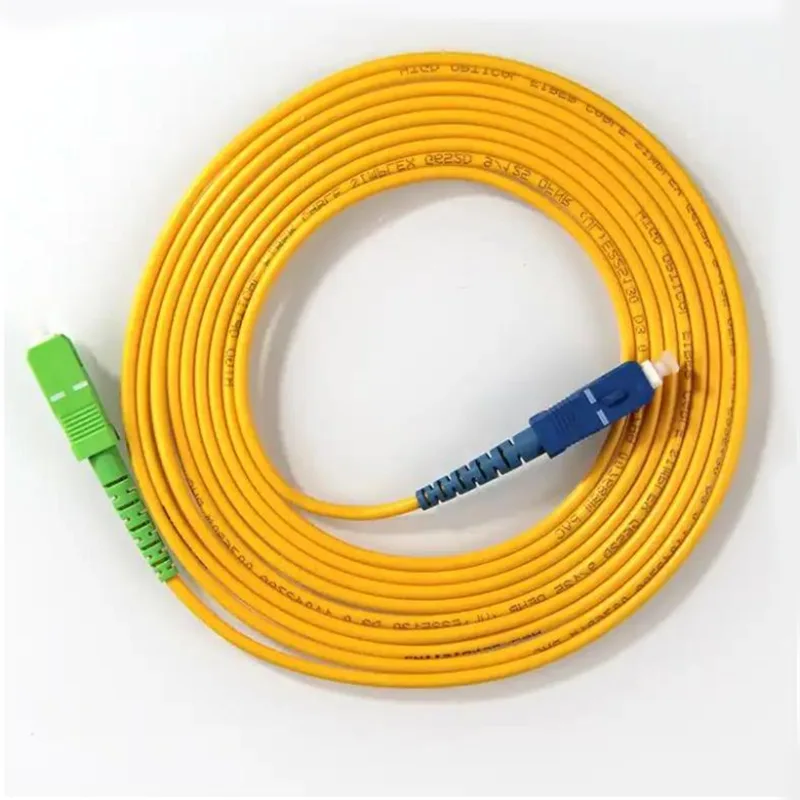

3 मिमी गोल केबल एससी/एपीसी- एससी/यूपीसी पैच कॉर्ड

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

जांच भेजें

उत्पाद वर्णन

ओरिएंटलफाइबर 3 मिमी राउंड केबल SC/APC- SC/UPC पैच कॉर्ड G657A1 सिंगल-मोड फाइबर का उपयोग करके बनाए गए हैं, जो उन अनुप्रयोगों का समर्थन करते हैं जिनके लिए मोड़ प्रतिरोध और कम सिग्नल क्षीणन दोनों की आवश्यकता होती है। 3.0 मिमी बाहरी व्यास और एलएसजेडएच जैकेट के साथ, केबल इनडोर वातावरण के लिए उपयुक्त है जहां सुरक्षा और केबल प्रबंधन महत्वपूर्ण हैं।

चीन के निर्माता और आपूर्तिकर्ता के रूप में, ओरिएंटलफाइबर यह सुनिश्चित करता है कि प्रत्येक पैच कॉर्ड को फैक्ट्री से निकाल दिया जाए और डिलीवरी से पहले उसका परीक्षण किया जाए। एससी/एपीसी और एससी/यूपीसी कनेक्टर का संयोजन विभिन्न नेटवर्क इंटरफेस पर लचीली तैनाती की अनुमति देता है, जिससे इंस्टॉलेशन के दौरान संगतता संबंधी चिंताएं कम हो जाती हैं।

अनुप्रयोग परिदृश्य

डेटा सेंटर केबलिंग सिस्टम और रैक-टू-रैक कनेक्शन
एफटीटीएच (फाइबर टू द होम) स्थापना
ईथरनेट और ब्रॉडबैंड नेटवर्क ट्रांसमिशन
बैकबोन, क्षैतिज और राइज़र केबलिंग
वीडियो, डेटा और वॉयस सिग्नल ट्रांसमिशन सिस्टम
ऑप्टिकल परीक्षण और माप उपकरण कनेक्शन

मुख्य विशेषताएं

स्थिर कनेक्टर प्रदर्शन

SC/APC और SC/UPC कनेक्टर लो बैक रिफ्लेक्शन और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करते हैं
सिरेमिक फेरूल सटीक फाइबर संरेखण प्रदान करते हैं
लगातार प्रदर्शन के साथ बार-बार कनेक्शन का समर्थन करता है

नियंत्रित ऑप्टिकल प्रदर्शन

सम्मिलन हानि ≤0.30 डीबी पर नियंत्रित
वापसी हानि ≥55 डीबी (एपीसी) और ≥50 डीबी (यूपीसी)
1310nm और 1550nm ट्रांसमिशन विंडो के लिए अनुकूलित

लचीला और टिकाऊ केबल डिज़ाइन

आसान रूटिंग और हैंडलिंग के लिए 3 मिमी गोल केबल संरचना
G657A1 फाइबर सख्त झुकने की स्थिति का समर्थन करता है
व्यावहारिक स्थापना परिदृश्यों के लिए न्यूनतम झुकने त्रिज्या ≥20 मिमी

सुरक्षा और अनुपालन

इनडोर सुरक्षा आवश्यकताओं के लिए LSZH (लो स्मोक जीरो हैलोजन) जैकेट
आरओएचएस अनुरूप सामग्री
ऑपरेटिंग तापमान -25℃ से +65℃ तक होता है

तकनीकी विशिष्टता:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर मोड		एकल मोड: ITU-T G657A1
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥55(एपीसी) ≥50(यूपीसी)
थाइट-बफर फाइबर व्यास	उम	900
थाइट-बफर फाइबर रंग		सफ़ेद
केबल जैकेट का रंग		पीला
केबल जैकेट सामग्री		एलएसजेडएच
केबल व्यास	मिमी	Φ3.0 ±0.20
लंबाई	m	3.0 +0.1/-0
कनेक्टर प्रकार		एससी/एपीसी (हरा) एससी/यूपीसी (नीला)
एंडफेस पॉलिश		एपीसी और यूपीसी
सामी सामग्री		चीनी मिट्टी
कनेक्शन दोहराव योग्यता		> 800 बार
न्यूनतम झुकने त्रिज्या	मिमी	≥20
फाइबर/केबल प्रतिधारण बैठक	N	50N±2N 5N/s 120s अवधि पर
परिचालन तापमान	℃	-25℃ ~ +65℃
भंडारण तापमान	℃	-25℃ ~ +65℃

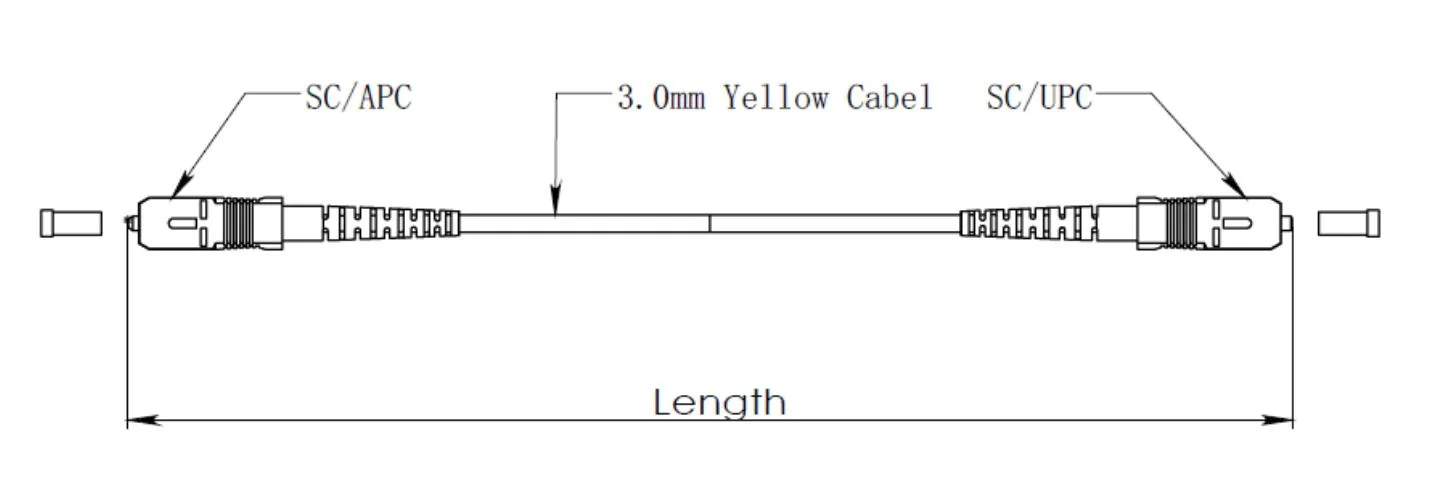

आयामी ड्राइंग:

3mm Round Cable SC/APC- SC/UPC Patch Cords

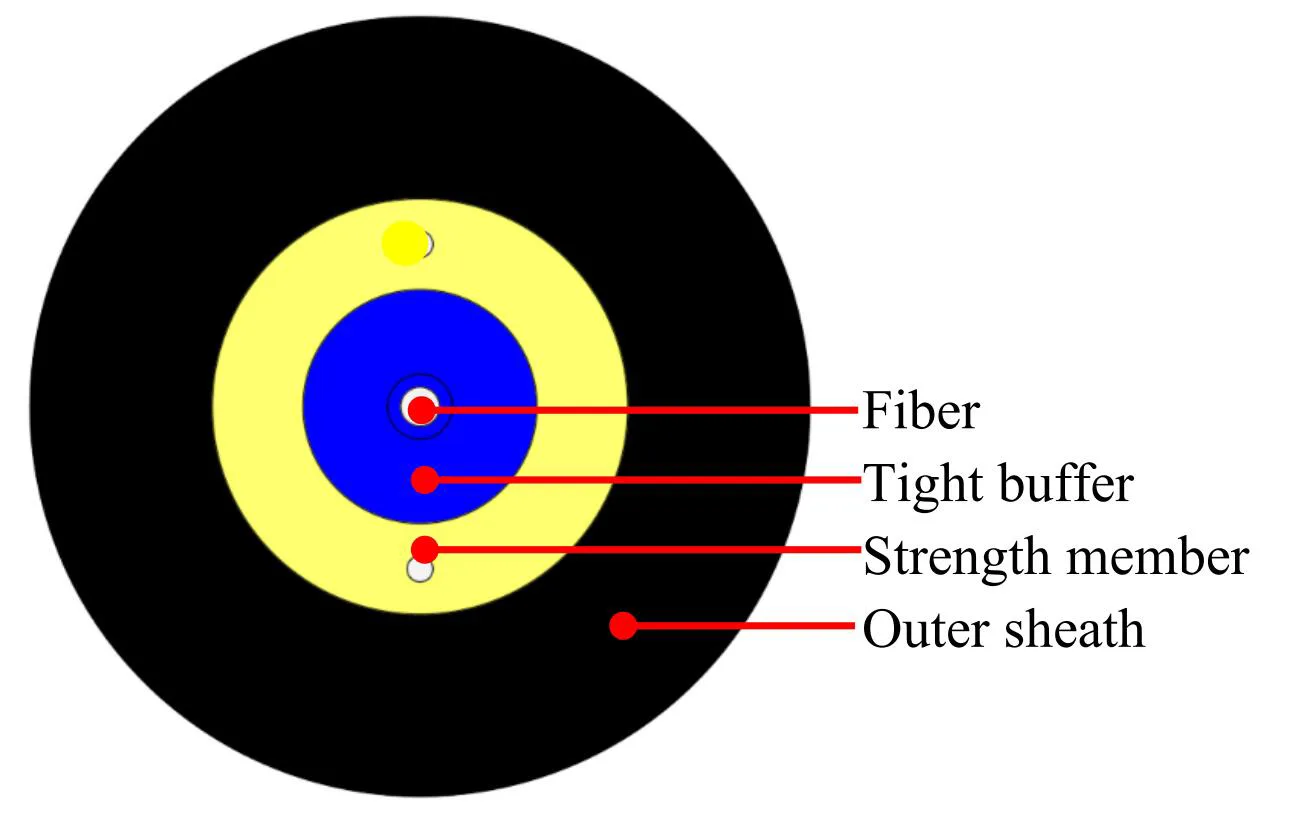

केबल निर्माण:

3mm Round Cable SC/APC- SC/UPC Patch Cords

सामान		विशेष विवरण
टाइट बफर फाइबर	फाइबर गिनती	1
	फाइबर प्रकार	जी.657ए1
	रेशे का रंग	नीला
	सामग्री	एलएसजेडएच
	व्यास	Φ0.9 ± 0.05 मिमी
	टाइट बफ़र रंग	सफ़ेद
शक्ति सदस्य	सामग्री	पॉलिएस्टर यार्न
बाहरी आवरण	सामग्री	एलएसजेडएच
	व्यास	Φ3.0 ± 0.2 मिमी
	बाहरी आवरण का रंग	पीला
स्याही का निशान	रंग	काला

फाइबर विशेषता:

केबल फाइबर (तैयार केबल का फाइबर) की सभी विशेषताएं, कम से कम, ITU-T अनुशंसा G.657A1 के अनुसार होंगी और इस प्रकार होंगी।

वस्तु	विनिर्देश
फाइबर प्रकार	एकल मोड
फाइबर सामग्री	डोप्ड सिलिका
क्षीणन गुणांक @1310 एनएम @1383एनएम @1460एनएम @1550 एनएम @1625एनएम	≤ 0.35 डीबी/किमी ≤ 0.35 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.21 डीबी/किमी ≤ 0.23 डीबी/किमी
केबल कट-ऑफ तरंग दैर्ध्य	≤ 1260 एनएम
शून्य-फैलाव तरंगदैर्घ्य	1300 ~ 1324 एनएम
शून्य फैलाव ढलान	≤ 0.092 पीएस/(एनएम².किमी)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी^1/2
रंगीन फैलाव @1285 ~ 1330 एनएम @1271 ~ 1360 एनएम @1550 एनएम @1625 एनएम	≤3 पीएस/(एनएम. किमी) ≤5.3 पीएस/(एनएम. किमी) ≤18.0 पीएस/(एनएम. किमी) ≤22 पीएस/(एनएम. किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.8±0.4um
कोर/क्लैड संकेंद्रितता त्रुटि	≤ 0.5 उम
आवरण व्यास	125.0 ± 0.7 उम
क्लैडिंग नॉन-सर्कुलरिटी	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 उम
सान्द्रता प्राथमिक कोटिंग/कोटिंग	≤10 µm
कोटिंग गैर-गोलाकारता	≤0.7%
केबल झुकने से हानि के साथ क्षीणन 1 मोड़ 1 त्रिज्या 10 मिमी 10 मोड़ 1 त्रिज्या 15 मिमी	1550nm ≤Δ0.75dB/किमी 1625nm ≤Δ1.5dB/किमी 1550nm ≤Δ0.25dB/किमी 1625nm ≤Δ1.0dB/किमी

विनिर्माण एवं गुणवत्ता नियंत्रण

प्रत्येक ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/यूपीसी पैच कॉर्ड 100% फ़ैक्टरी परीक्षण से गुजरता है, जिसमें प्रविष्टि हानि और रिटर्न हानि सत्यापन शामिल है। संरचित उत्पादन प्रक्रियाओं के साथ एक चीन कारखाने के रूप में, ओरिएंटलफाइबर बैचों में लगातार गुणवत्ता बनाए रखने पर ध्यान केंद्रित करता है, जो बड़े पैमाने पर खरीद और इंजीनियरिंग परियोजनाओं के लिए महत्वपूर्ण है।

ओरिएंटलफाइबर विनिर्माण शक्ति के बारे में

जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी कं, लिमिटेड चार कारखानों वाली एक समूह कंपनी है, जो इनडोर ऑप्टिकल फाइबर केबल, आउटडोर केबल, ओडीएन ऑप्टिकल घटकों और ऑप्टिकल नेटवर्क उपकरण को कवर करती है। कुल उत्पादन क्षेत्र 15,000 वर्ग मीटर तक पहुंचता है, जिसका वार्षिक उत्पादन मूल्य 20 मिलियन अमरीकी डालर है।

कंपनी दूरसंचार ऑपरेटरों, प्रसारण प्रणालियों और औद्योगिक संचार परियोजनाओं के लिए संपूर्ण फाइबर ऑप्टिक नेटवर्क समाधान प्रदान करती है। उत्पादों का व्यापक रूप से बिजली प्रणालियों, रेल पारगमन, राजमार्गों और बड़े पैमाने पर बुनियादी ढांचे के नेटवर्क में उपयोग किया जाता है।

ISO9001 गुणवत्ता प्रबंधन प्रणाली और ISO45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रमाणन के साथ, कंपनी मानकीकृत उत्पादन और गुणवत्ता नियंत्रण प्रक्रियाओं को बनाए रखती है। ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/यूपीसी पैच कॉर्ड घरेलू और अंतरराष्ट्रीय दोनों बाजारों में आपूर्ति की जाती है, जो विभिन्न मध्यम और बड़ी इंजीनियरिंग परियोजनाओं का समर्थन करती है।

अक्सर पूछे जाने वाले प्रश्न

SC/APC और SC/UPC कनेक्टर्स के बीच क्या अंतर है?

एससी/एपीसी कनेक्टर्स में एक कोणीय अंत चेहरा (आमतौर पर 8 डिग्री) होता है जो पीछे के प्रतिबिंब को कम करता है, जिससे वे उच्च-सटीक ऑप्टिकल सिस्टम के लिए उपयुक्त हो जाते हैं। SC/UPC कनेक्टर्स में एक सपाट पॉलिश सतह होती है और आमतौर पर सामान्य नेटवर्क कनेक्शन में उपयोग की जाती है।

क्या केबल की लंबाई को अनुकूलित किया जा सकता है?

हां, ओरिएंटलफाइबर 3 मिमी राउंड केबल एससी/एपीसी- एससी/यूपीसी पैच कॉर्ड विभिन्न इंस्टॉलेशन आवश्यकताओं से मेल खाने के लिए अनुकूलित लंबाई का समर्थन करते हैं।

क्या यह पैच कॉर्ड इनडोर वातावरण के लिए उपयुक्त है?

हां, एलएसजेडएच जैकेट सामग्री इसे इनडोर उपयोग के लिए उपयुक्त बनाती है, खासकर ऐसे वातावरण में जहां अग्नि सुरक्षा और कम धुआं उत्सर्जन की आवश्यकता होती है।

कनेक्टर को कितनी बार पुन: उपयोग किया जा सकता है?

कनेक्टर सामान्य उपयोग स्थितियों के तहत 800 से अधिक संभोग चक्रों का समर्थन करता है, स्थिर ऑप्टिकल प्रदर्शन बनाए रखता है।
