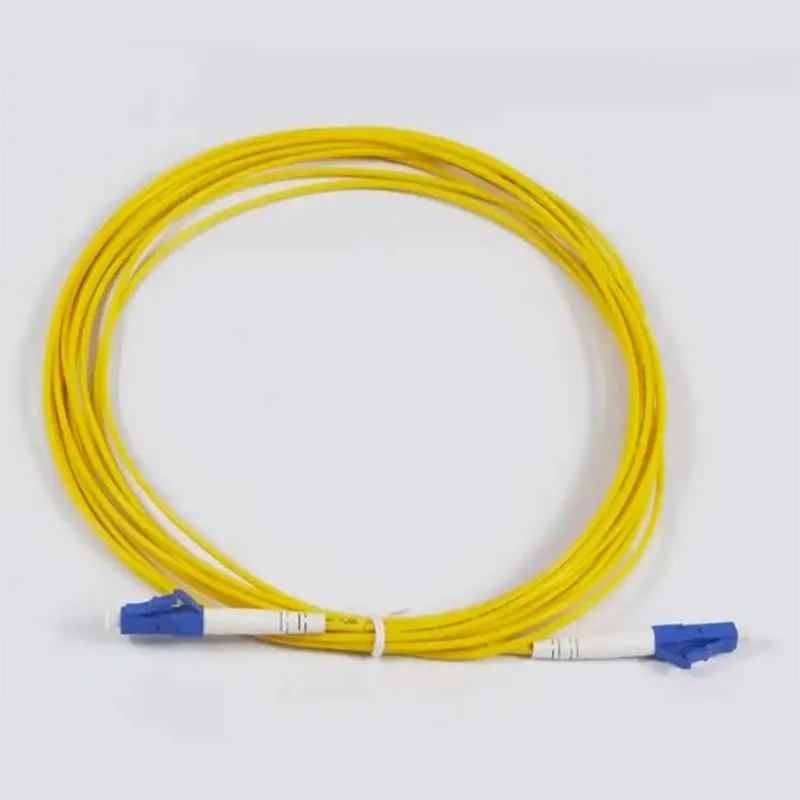

3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्ड

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

जांच भेजें

उत्पाद वर्णन

The ओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्डउच्च घनत्व फाइबर ऑप्टिक पैचिंग वातावरण के लिए आवश्यक घटक हैं। जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी समूह के तहत एक ब्रांड ओरिएंटलफाइबर द्वारा निर्मित, ये पैच कॉर्ड 15,000-वर्ग-मीटर उत्पादन आधार और उन्नत विनिर्माण प्रक्रियाओं से लाभान्वित होते हैं। स्रोत का चयन करकेओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्ड, नेटवर्क इंजीनियरों को ISO9001 और ISO45001 प्रमाणन द्वारा समर्थित उत्पाद प्राप्त होता है, जो दुनिया भर में महत्वपूर्ण डेटा केंद्रों और दूरसंचार केंद्रों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

तकनीकी डिज़ाइन और सिग्नल अखंडता

के पीछे इंजीनियरिंगओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्डउच्च परिशुद्धता और कम सिग्नल क्षीणन पर ध्यान केंद्रित करता है। G657A1 सिंगल-मोड फाइबर का उपयोग करते हुए, इन केबलों को आधुनिक केबल रूटिंग की भौतिक मांगों को संभालने के लिए डिज़ाइन किया गया है।

सटीक घटक और निर्माण गुणवत्ता

एलसी/यूपीसी उच्च परिशुद्धता कनेक्टर: छोटे फॉर्म फैक्टर एलसी कनेक्टर स्विच और पैच पैनल में पोर्ट घनत्व को बढ़ाने की अनुमति देते हैं। यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) पॉलिश ≥50dB का रिटर्न लॉस सुनिश्चित करती है, जो हाई-स्पीड ईथरनेट अनुप्रयोगों के लिए मानक है।
3.0 मिमी एलएसजेडएच जैकेट: पतले 2.0 मिमी विकल्पों के विपरीत, 3 मिमी गोल केबल उन्नत यांत्रिक सुरक्षा प्रदान करता है। लो स्मोक जीरो हैलोजन (एलएसजेडएच) सामग्री इनडोर इंस्टॉलेशन के लिए सुरक्षा अनुपालन सुनिश्चित करती है, विशेष रूप से राइजर और क्षैतिज केबलिंग में।
सिरेमिक फेरूल प्रौद्योगिकी: प्रत्येक कनेक्टर में एक उच्च-ग्रेड सिरेमिक फेरूल होता है जो 800 से अधिक संभोग चक्रों पर सटीक संरेखण बनाए रखता है।
मोड़ असंवेदनशीलता: ≥20 मिमी की न्यूनतम झुकने त्रिज्या के साथ, ये तार भीड़भाड़ वाले सर्वर रैक में तंग कोनों के माध्यम से रूट किए जाने पर भी सिग्नल अखंडता बनाए रखते हैं।

बहुमुखी उद्योग अनुप्रयोग

का आवेदनओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्डउच्च-बैंडविड्थ सेवाओं के लिए आवश्यक स्थिर भौतिक परत प्रदान करते हुए, कई क्षेत्रों में फैला हुआ है।

एंटरप्राइज़ डेटा सेंटर और ईथरनेट सिस्टम

नेटवर्क के मूल में, ये पैच कॉर्ड उच्च गति ट्रांसीवर को वितरण फ्रेम से जोड़ते हैं। पीला एलएसजेडएच जैकेट सिंगल-मोड फाइबर लिंक के लिए स्पष्ट पहचान प्रदान करता है, जिससे आसान रखरखाव और समस्या निवारण की सुविधा मिलती है।

एफटीटीएच और ब्रॉडबैंड इन्फ्रास्ट्रक्चर

फाइबर-टू-द-होम (एफटीटीएच) परिनियोजन के लिए प्राथमिक विकल्प के रूप में, 3 मिमी केबल का स्थायित्व इसे ऑप्टिकल नेटवर्क टर्मिनल (ओएनटी) और वितरण बॉक्स के बीच कनेक्शन के लिए उपयुक्त बनाता है। यह अंतिम-उपयोगकर्ताओं को वीडियो, डेटा और वॉयस सेवाओं की निर्बाध डिलीवरी का समर्थन करता है।

औद्योगिक और परिवहन कनेक्टिविटी

मानक आईटी से परे, ओरिएंटलफाइबर उत्पादों को विद्युत पावर ग्रिड और रेल पारगमन संचार प्रणालियों में एकीकृत किया गया है। का मजबूत निर्माणओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्डयह सुनिश्चित करता है कि वे औद्योगिक फ्रंट-एंड कनेक्शन में पाए जाने वाले कंपन और पर्यावरणीय उतार-चढ़ाव का सामना कर सकें।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या अरइन एलसी/यूपीसी पैच कॉर्ड के लिए 3 मिमी व्यास के प्राथमिक लाभ क्या हैं?

3 मिमी व्यास पतले पैच कॉर्ड की तुलना में बेहतर तन्य शक्ति और क्रश प्रतिरोध प्रदान करता है। यह बनाता हैओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्डबैकबोन और क्षैतिज केबलिंग के लिए अधिक उपयुक्त जहां केबल को अधिक भौतिक हैंडलिंग के अधीन किया जा सकता है।

क्या एलसी/यूपीसी कनेक्टर हाई-स्पीड डेटा ट्रांसमिशन का समर्थन करता है?
हाँ। एलसी/यूपीसी कनेक्टर सिंगल-मोड फाइबर अनुप्रयोगों के लिए एक उद्योग मानक है। ≥50dB के रिटर्न लॉस और कम इंसर्शन लॉस के साथ, यह 10G, 40G और 100G ईथरनेट अनुप्रयोगों के साथ पूरी तरह से संगत है।

क्या इन केबलों का उपयोग व्यापक तापमान उतार-चढ़ाव वाले वातावरण में किया जा सकता है?
The ओरिएंटलफाइबर 3 मिमी गोल केबल एलसी/यूपीसी- एलसी/यूपीसी पैच कॉर्ड-25°C और +65°C के बीच संचालन के लिए रेट किया गया है, जो उन्हें जलवायु-नियंत्रित डेटा केंद्रों और गैर-टेम्पर्ड दूरसंचार बाड़ों दोनों के लिए विश्वसनीय बनाता है।

क्या ये पैच कॉर्ड फ़ैक्टरी में परीक्षण किए गए हैं?
हां, प्रत्येक इकाई को 100% फ़ैक्टरी द्वारा समाप्त कर दिया जाता है और ग्राहक को वितरित किए जाने से पहले यह सुनिश्चित करने के लिए कठोर परीक्षण किया जाता है कि यह निर्दिष्ट ऑप्टिकल और मैकेनिकल मानकों को पूरा करता है।

आवेदन पत्र:

● डेटा सेंटर

● ईथरनेट अनुप्रयोग

● एफटीटीएच अनुप्रयोग

● बैकबोन, क्षैतिज और राइजर अनुप्रयोग

● वीडियो, डेटा और आवाज सेवाएं

● उपकरण अनुप्रयोगों का परीक्षण करें

विशेषताएँ:

● उच्च परिशुद्धता कनेक्टर

● यूपीसी एवं एपीसी एंड फेस पॉलिश

● एससी, एलसी, सभी एकल फाइबर कनेक्टर

● अनुकूलित लंबाई उपलब्ध है

● 100% फ़ैक्टरी का समापन और परीक्षण किया गया

● आरओएचएस अनुरूप

तकनीकी विशिष्टता:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर मोड		एकल मोड: ITU-T G657A1
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥50(यूपीसी)
थाइट-बफर फाइबर व्यास	उम	900
थाइट-बफर फाइबर रंग		सफ़ेद
केबल जैकेट का रंग		पीला
केबल जैकेट सामग्री		एलएसजेडएच
केबल व्यास	मिमी	Φ3.0 ±0.20
लंबाई	m	3.0 +0.1/-0
कनेक्टर प्रकार		एलसी/यूपीसी (नीला)
एंडफेस पॉलिश		यूपीसी
सामी सामग्री		चीनी मिट्टी
कनेक्शन दोहराव योग्यता		> 800 बार
न्यूनतम झुकने त्रिज्या	मिमी	≥20
फाइबर/केबल प्रतिधारण बैठक	N	50N±2N 5N/s 120s अवधि पर
परिचालन तापमान	℃	-25℃ ~ +65℃
भंडारण तापमान	℃	-25℃ ~ +65℃

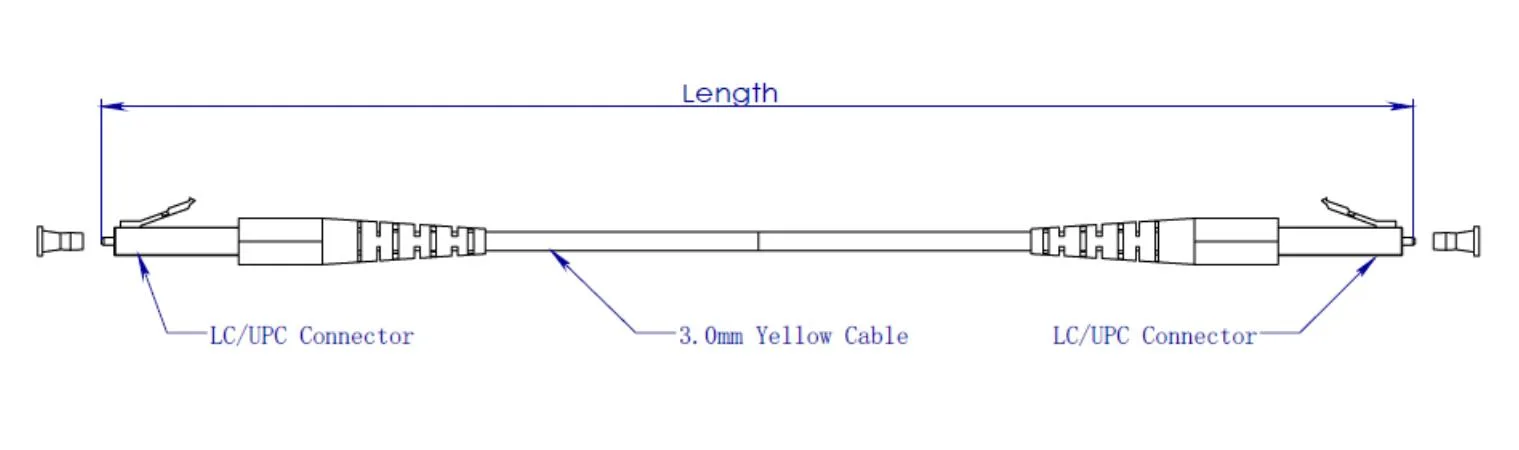

आयामी ड्राइंग:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

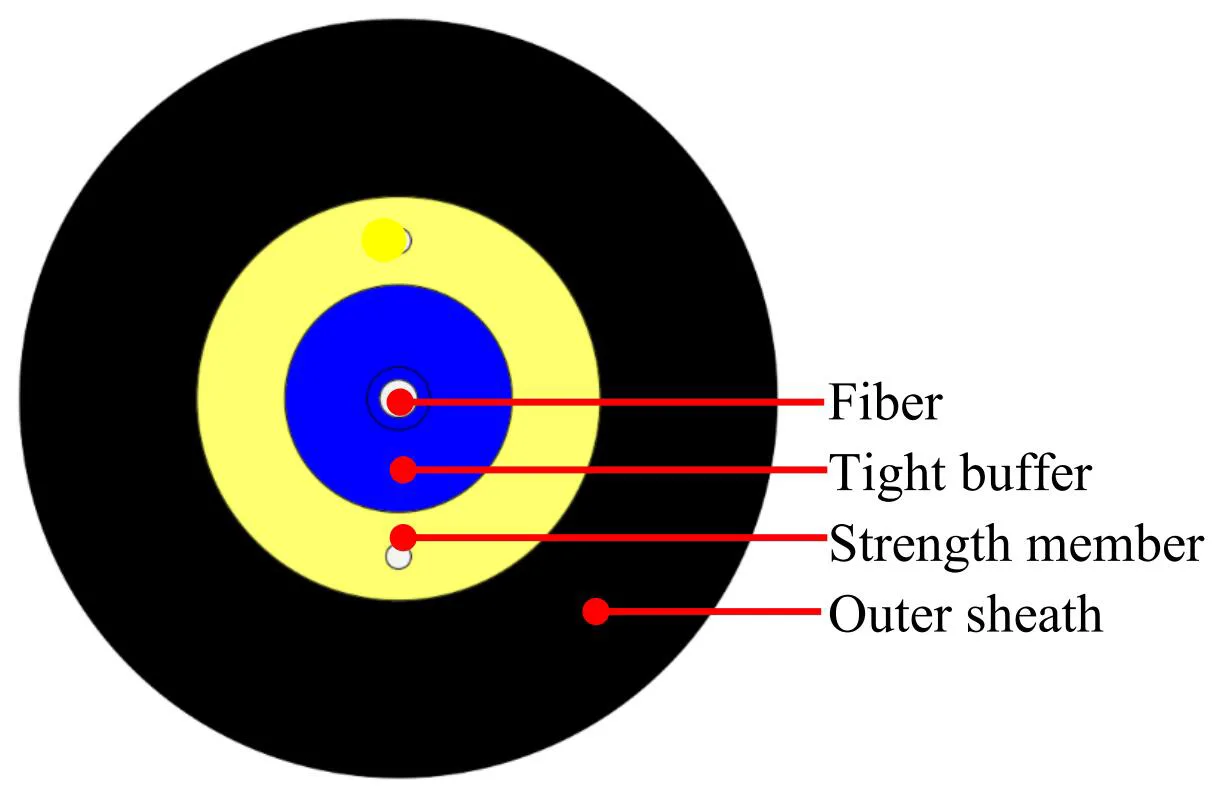

केबल निर्माण:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

सामान		विशेष विवरण
टाइट बफर फाइबर	फाइबर गिनती	1
	फाइबर प्रकार	जी.657ए1
	रेशे का रंग	नीला
	सामग्री	एलएसजेडएच
	व्यास	Φ0.9 ± 0.05 मिमी
	टाइट बफ़र रंग	सफ़ेद
शक्ति सदस्य	सामग्री	पॉलिएस्टर यार्न
बाहरी आवरण	सामग्री	एलएसजेडएच
	व्यास	Φ3.0 ± 0.2 मिमी
	बाहरी आवरण का रंग	पीला
स्याही का निशान	रंग	काला

फाइबर विशेषता:

केबल फाइबर (तैयार केबल का फाइबर) की सभी विशेषताएं, कम से कम, ITU-T अनुशंसा G.657A1 के अनुसार होंगी और इस प्रकार होंगी।

वस्तु	विनिर्देश
फाइबर प्रकार	एकल मोड
फाइबर सामग्री	डोप्ड सिलिका
क्षीणन गुणांक @1310 एनएम @1383एनएम @1460एनएम @1550 एनएम @1625एनएम	≤ 0.35 डीबी/किमी ≤ 0.35 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.21 डीबी/किमी ≤ 0.23 डीबी/किमी
केबल कट-ऑफ तरंग दैर्ध्य	≤ 1260 एनएम
शून्य-फैलाव तरंगदैर्घ्य	1300 ~ 1324 एनएम
शून्य फैलाव ढलान	≤ 0.092 पीएस/(एनएम².किमी)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी^1/2
रंगीन फैलाव @1285 ~ 1330 एनएम @1271 ~ 1360 एनएम @1550 एनएम @1625 एनएम	≤3 पीएस/(एनएम. किमी) ≤5.3 पीएस/(एनएम. किमी) ≤18.0 पीएस/(एनएम. किमी) ≤22 पीएस/(एनएम. किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.8±0.4um
कोर/क्लैड संकेंद्रितता त्रुटि	≤ 0.5 उम
आवरण व्यास	125.0 ± 0.7 उम
क्लैडिंग नॉन-सर्कुलरिटी	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 उम
सान्द्रता प्राथमिक कोटिंग/कोटिंग	≤10 µm
कोटिंग गैर-गोलाकारता	≤0.7%
केबल झुकने से हानि के साथ क्षीणन 1 मोड़ 1 त्रिज्या 10 मिमी 10 मोड़ 1 त्रिज्या 15 मिमी	1550nm ≤Δ0.75dB/किमी 1625nm ≤Δ1.5dB/किमी 1550nm ≤Δ0.25dB/किमी 1625nm ≤Δ1.0dB/किमी
