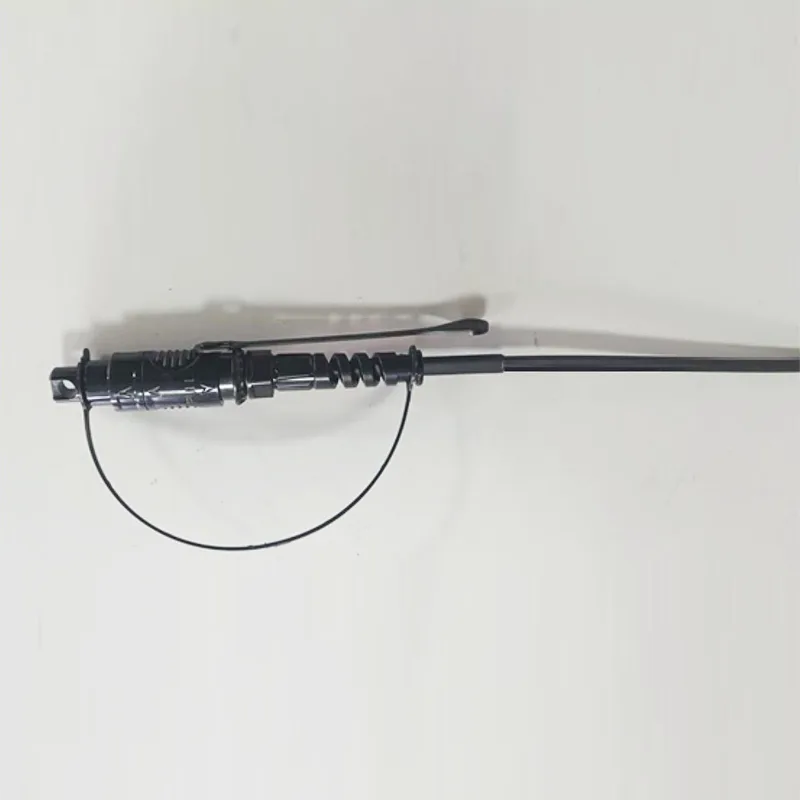

φ5 मिमी वाटरप्रूफ राउंड केबल YOFC SC/APC कनेक्टर पैच कॉर्ड

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

1। पैच कॉर्ड तकनीकी विनिर्देश

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30 (विशिष्ट: 0.15)
वापसी हानि	डीबी	≥ 55
रिश्ते का प्रकार		एससी/एपीसी
सामी		चीनी मिट्टी
कनेक्शन चक्र		500
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	5.0 ± 0.2
फाइबर मोड		एकल मोड: G657A1 या G657A
केबल जैकेट सामग्री		एचडीपीई
केबल वजन	किलो/किमी	22 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	50 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)
कनेक्टर प्रकार		इनपुट ： अकॉर्ड एच ऑप्टिक एससी/एपीसी
कनेक्टर प्रकार		आउटपुट ： अकॉर्ड एच ऑप्टिक एससी/एपीसी
कर्षण (के बीच अक्षीय) केबल और कनेक्टर)	N	200
वाटरप्रूफ ग्रेड		IP68
परिचालन तापमान	℃	-25 ° C ~ +70 ℃
भंडारण तापमान	℃	-25 ° C ~ +70 ℃

2। केबल क्रॉस-सेक्शन

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3। केबल संरचना का आकार

वस्तु	अंतर्वस्तु	विशेष विवरण
तंग बफर फाइबर	संख्या	1
	प्रकार	G.657A1 या G.657A2
	रंग	नीला
	सामग्री	एलएसज़
	व्यास (मिमी)	0.90 ± 0.05
आंतरिक म्यान	व्यास (मिमी)	2.8 ± 0.2
	मोटाई (मिमी)	0.25 ± 0.05
	रंग	सफ़ेद
	सामग्री	एलएसज़
शक्ति सदस्य 1	सामग्री	चिपके हुए फ्रैप
शक्ति सदस्य 1	मात्रा	0.5*2
शक्ति सदस्य 2	सामग्री	Aramid यार्न + पानी ब्लॉकिंग ग्लास यार्न
चीर -फाड़	संख्या	1
चीर -फाड़	रंग	लाल
म्यान	सामग्री	एचडीपीई
	व्यास (मिमी)	5.0 ± 0.2
	मोटाई (मिमी)	1.1 ± 0.1
	रंग	काला
केबल वेग्थ	किलो/किमी	22 ± 3
टाइल (एन)		दीर्घकालिक: 400N अल्पावधि: 800 एन
मिन। झुकने वाला त्रिज्या		15xd (स्थैतिक); 30xd (गतिशील)
तापमान रेंज आपरेट करना:	℃	-25 ℃ से +70 ℃
भंडारण / परिवहन तापमान सीमा:	℃	-25 ℃ से +70 ℃
स्थापना तापमान रेंज:	℃	-25 ℃ से +70 ℃
