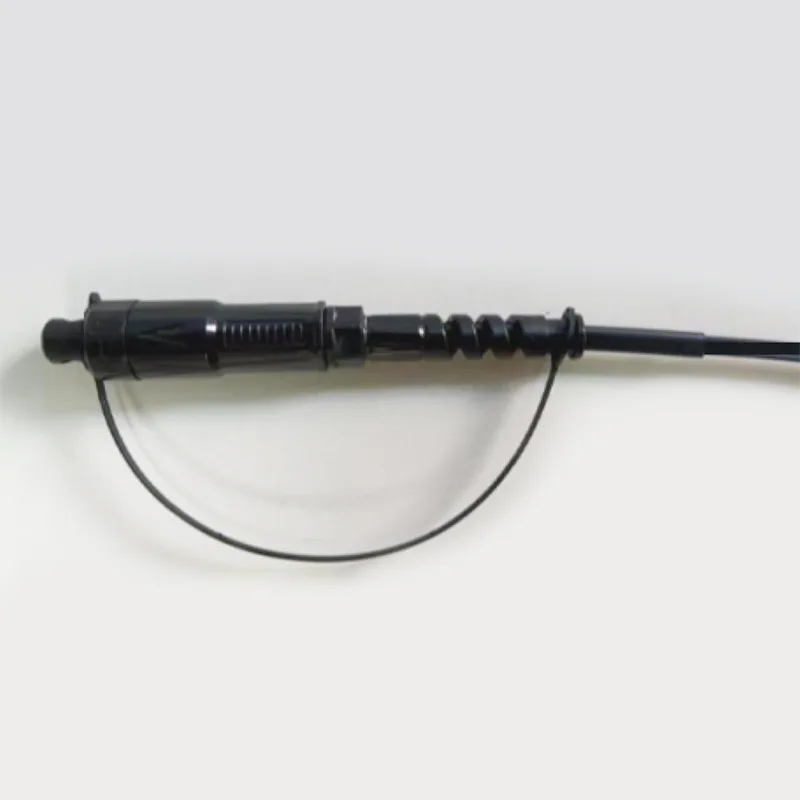

Ф 5 मिमी वाटरप्रूफ राउंड केबल मिनी एससी/एपीसी कनेक्टर ऑप्टिकल पैच कॉर्ड

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

तकनीकी विनिर्देश:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥ 60
रिश्ते का प्रकार		एससी/एपीसी
सामी		चीनी मिट्टी
कनेक्शन चक्र		500
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	5.0 ± 0.2
फाइबर मोड		एकल मोड: G657A2
केबल जैकेट सामग्री		एचडीपीई
केबल वजन	किलो/किमी	35 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 या अनुकूलन योग्य (सहिष्णुता: ± 1.0 मीटर)
कनेक्टर प्रकार		इनपुट: अकॉर्ड एच ऑप्टिक मिनी एससी
कनेक्टर प्रकार		आउटपुट: Accord पारंपरिक SC/APC
कर्षण (के बीच अक्षीय) केबल और कनेक्टर)	N	200
वाटरप्रूफ ग्रेड		इनपुट: IP68
परिचालन तापमान	℃	-40 ° C ~ +70 ℃
भंडारण तापमान	℃	-40 ° C ~ +70 ℃

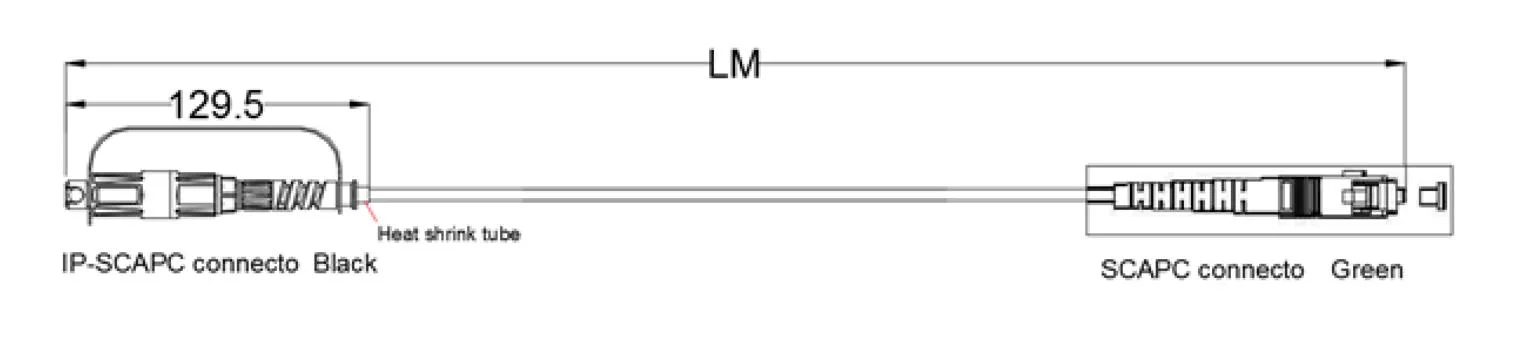

केबल निर्माण:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

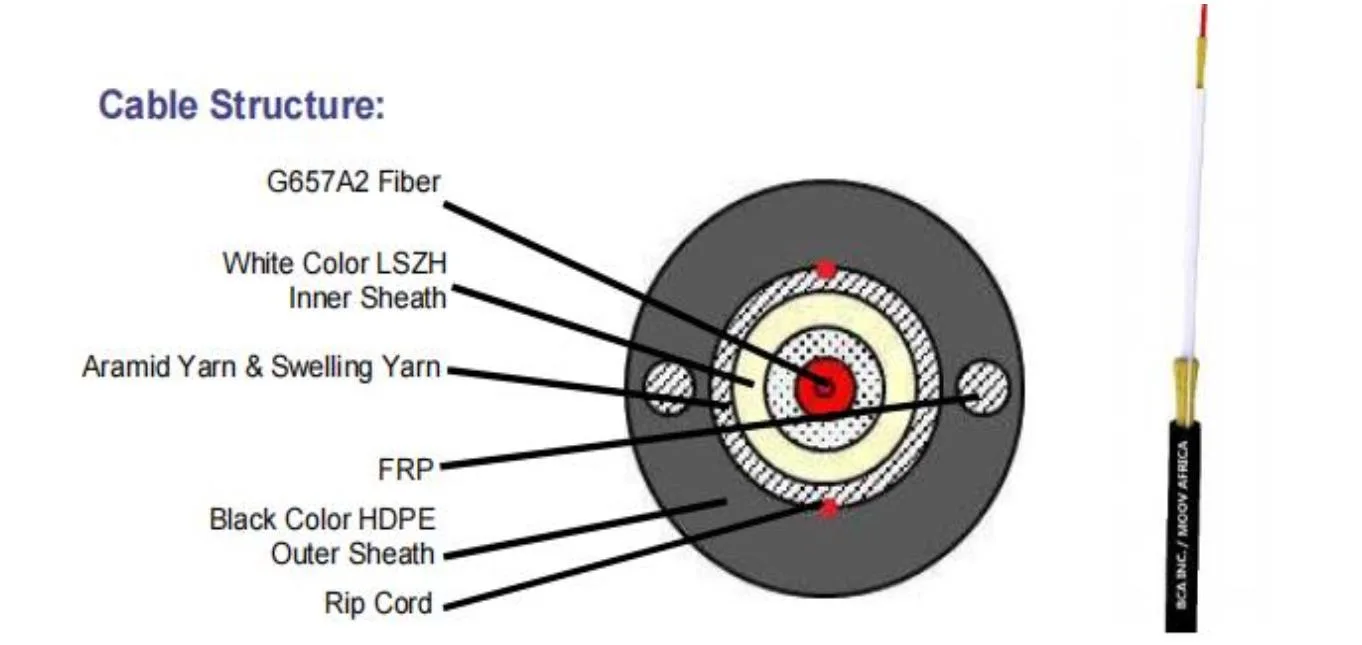

केबल संरचना:

वस्तु	अंतर्वस्तु	विशेष विवरण
तंग बफर फाइबर	संख्या	1
	प्रकार	G.657A2
	सामग्री	एलएसज़
	तंग बफर रंग	सफ़ेद
	व्यास (मिमी)	0.90 ± 0.05
शक्ति सदस्य 1	सामग्री	अराध यार्न
आंतरिक म्यान	व्यास (मिमी)	2.8 ± 0.2
	मोटाई (मिमी)	0.25 ± 0.1
	रंग	सफ़ेद
	सामग्री	एलएसज़
शक्ति सदस्य 2	सामग्री	एफआरपी
शक्ति सदस्य 2	मात्रा	0.5*2
शक्ति सदस्य 3	सामग्री	Aramid यार्न + पानी ब्लॉकिंग ग्लास यार्न
चीर -फाड़	विनिर्देश और रंग	600D लाल
बाहरी म्यान	सामग्री	एचडी
	व्यास (मिमी)	5.0 ± 0.2
	मोटाई (मिमी)	1.1 ± 0.1
	रंग	काला
केबल वेग्थ	किलो/किमी	35 ± 3
तनाव	N	400 (दीर्घकालिक)
तनाव	N	800 (अल्पावधि)
कुचलना	एन/10 सेमी	200 (दीर्घकालिक)
कुचलना	एन/10 सेमी	1000 (अल्पावधि)
मिन। मुड़ी हुई बहिः प्रकोष्ठिका	मिमी	10xd (स्थैतिक)
मिन। मुड़ी हुई बहिः प्रकोष्ठिका	मिमी	20xd (गतिशील)
तापमान रेंज आपरेट करना:		-20 ℃ से +60 ℃
भंडारण / परिवहन तापमान सीमा:		-20 ℃ से +60 ℃

प्रकाशित तंतु:

केबल फाइबर (तैयार केबल के फाइबर) की सभी विशेषताएं, कम से कम, ITU-T सिफारिश G.657A2 के अनुसार होगी और इस प्रकार होगी।

वस्तु	विनिर्देश
तंतु -प्रकार	एकल मोड
फाइबर सामग्री	डोपेड सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm	≤ 0.36 डीबी/किमी ≤ 0.36 डीबी/किमी
@ 1490NM @ 1550 एनएम @ 1625NM केबल गठन के बाद @ 1310 एनएम @ 1550NM	≤ 0.25 डीबी/किमी ≤ 0.22 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.22 डीबी/किमी
केबल कट-ऑफ वेवलेंथ	≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य	1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान	≤ 0.092 PS/(NM2.KM)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी 1/2
रंगीन फैलाव @ 1285 ~ 1330 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625NM	≤3 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18.0 ps/(nm। किमी) ≤22 पीएस/(एनएम। किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.5-9.3um
कोर / क्लैड सांद्रता त्रुटि	≤ 0.5 एक
तानाशाह	125.0 ± 0.7 एक
गैर-सर्कुलरता को रोकना	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 एक
संकेंद्रित प्राथमिक कोटिंग / कोटिंग	≤10 µm
गैर-गोलीबारी	≤0.7%
केबल झुकने के नुकसान के साथ क्षीणन 1 टर्न 1 मैंड्रेल 7.5 मिमी 10 मोड़ 1 मैंड्रेल 15 मिमी	1550nm Δ Δ 0.10 DB/किमी 1550nm Δ Δ 0.03 DB/किमी
