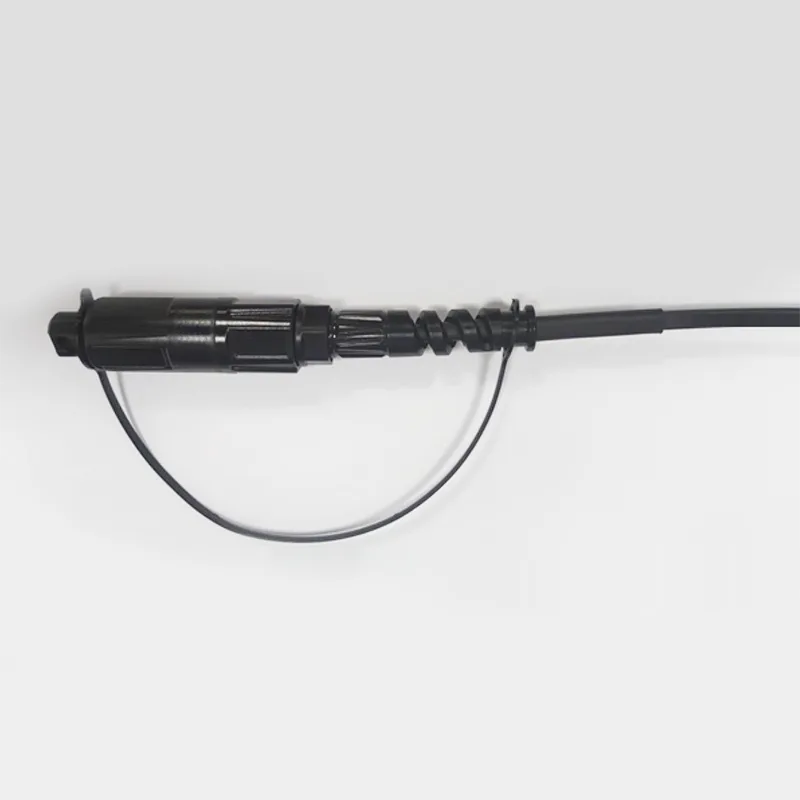

φ5 मिमी वाटरप्रूफ फाइबर केबल ऑप्टिटैप एससी/एपीसी कनेक्टर पैच कॉर्ड

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

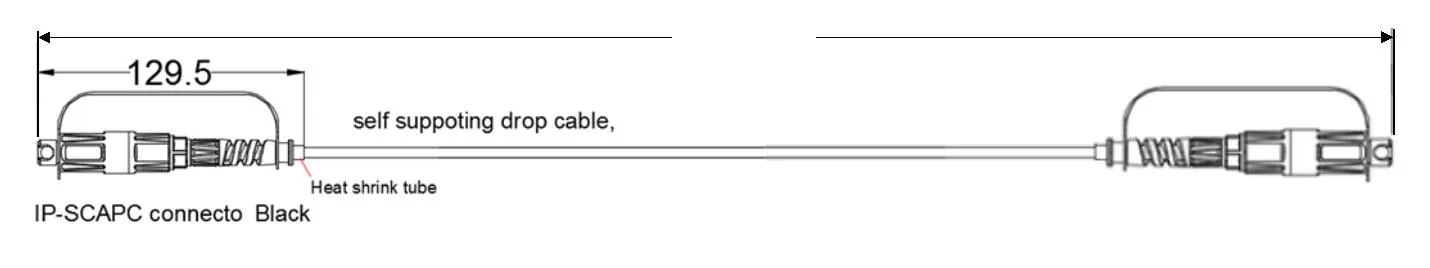

पैच कॉर्ड तकनीकी विनिर्देशन

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.50 (विशिष्ट: 0.3)
वापसी हानि	डीबी	≥55 (एपीसी)
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	Φ5.0 (± 0.2)
फाइबर मोड		एकल मोड: G657 A2
केबल जैकेट सामग्री		LSZH (यूवी संरक्षण और अग्नि प्रतिरोध)
केबल वजन	किलो/किमी	28 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (सहिष्णुता:) 0.5 मीटर)
कनेक्टर प्रकार		इनपुट: Accord Optitap SC/APC
कनेक्टर प्रकार		आउटपुट: Accord Optitap SC/APC
वाटरप्रूफ ग्रेड		IP68
तन्यता ताकत	N	200
परिचालन तापमान	℃	-20 ~ +65

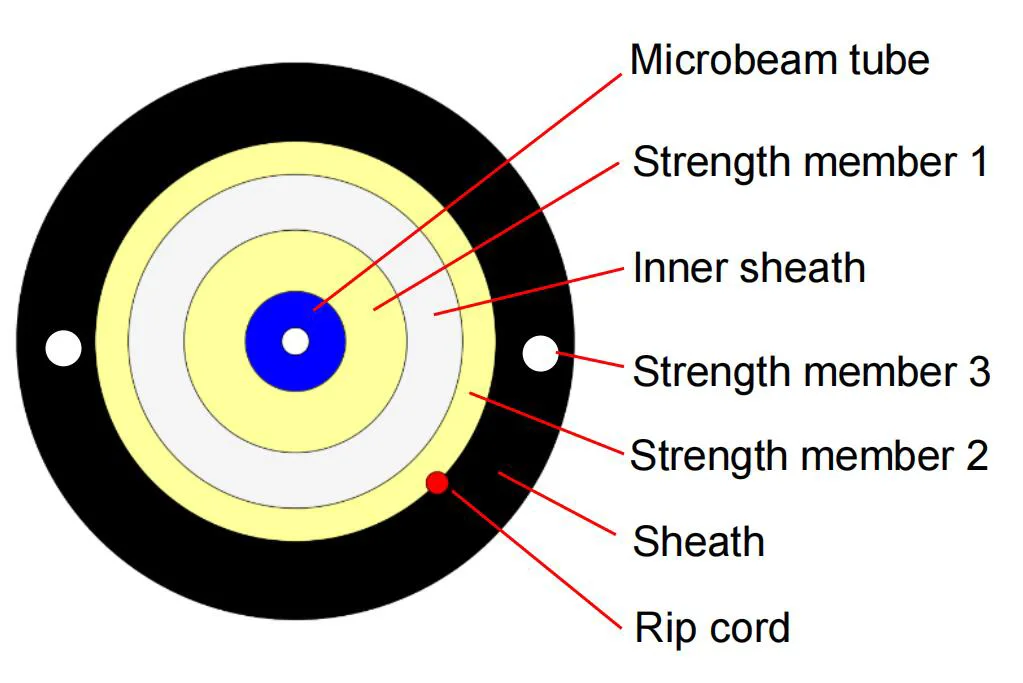

केबल क्रॉस-सेक्शन

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

केबल संरचना आकार

वस्तु	अंतर्वस्तु	विशेष विवरण
रेशा	संख्या	1
	प्रकार	G.657A2
	रंग	नीला
माइक्रोबीम ट्यूब	सामग्री	एलएसज़
	रंग	नीला
	व्यास (मिमी)	0.9 ± 0.05
आंतरिक म्यान	व्यास (मिमी)	2.2 ± 0.05
	मोटाई (मिमी)	0.4 ± 0.05
	रंग	आइवरी/व्हाइट/बेज
	सामग्री	एलएसज़
	शक्ति सदस्य 1	Aramid यार्न 1100D*3
शक्ति सदस्य 2	सामग्री	अराध यार्न
शक्ति सदस्य 2	मात्रा	1100d*7
शक्ति सदस्य 3	सामग्री	चिपके हुए फ्रैप
शक्ति सदस्य 3	व्यास (मिमी)	0.5*2
चीर -फाड़	संख्या	1
चीर -फाड़	रंग	लाल
म्यान	सामग्री	LSZH (यूवी संरक्षण और अग्नि प्रतिरोध)
	व्यास (मिमी)	5.0 ± 0.2
	मोटाई (मिमी)	1.1 ± 0.1
	रंग	काला
केबल वजन	किलो/किमी	28 ± 3

ऑप्टिकल फाइबर केबल का प्रदर्शन

केबल फाइबर (तैयार केबल के फाइबर) की सभी विशेषताएं, कम से कम, ITU-T सिफारिश G.657A2 के अनुसार होगी और इस प्रकार होगी।

वस्तु	विनिर्देश
तंतु -प्रकार	एकल मोड
फाइबर सामग्री	डोपेड सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm @ 1490NM @ 1550 एनएम @ 1625NM केबल गठन के बाद @ 1310 एनएम @ 1550 एनएम	≤ 0.36 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.22 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.22 डीबी/किमी
केबल कट-ऑफ वेवलेंथ	≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य	1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान	≤ 0.092 PS/(NM2.KM)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी 1/2
रंगीन फैलाव @ 1285 ~ 1330 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625 एनएम	≤3 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18.0 ps/(nm। किमी) ≤22 पीएस/(एनएम। किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.5-9.3um
कोर / क्लैड सांद्रता त्रुटि	≤ 0.5 एक
तानाशाह	125.0 ± 0.7 एक
गैर-सर्कुलरता को रोकना	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 एक
संकेंद्रित प्राथमिक कोटिंग / कोटिंग	≤10 µm
गैर-गोलीबारी	≤0.7%
केबल झुकने के नुकसान के साथ क्षीणन 1 टर्न 1 मैंड्रेल 7.5 मिमी 10 मोड़ 1 मैंड्रेल 15 मिमी	1550nm Δ Δ 0.10 DB/किमी 1550nm Δ Δ 0.03 DB/किमी

अनुप्रयोग तापमान सीमा

तापमान रेंज आपरेट करना	: -20 ℃ से +65 ℃
भंडारण / परिवहन तापमान सीमा	: -20 ℃ से +65 ℃
स्थापना तापमान सीमा	: -20 ℃ से +65 ℃
