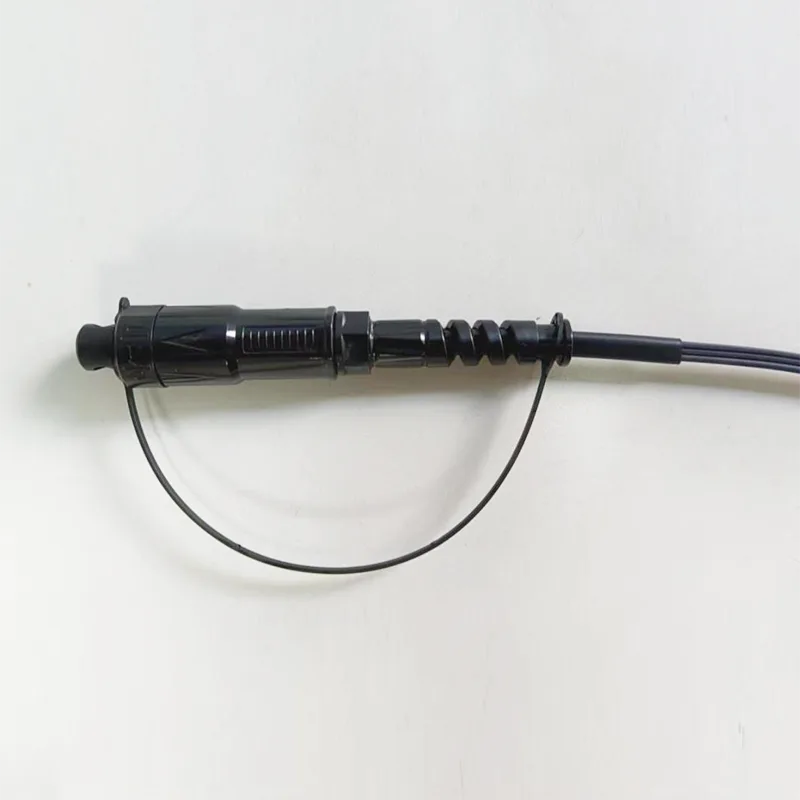

φ5 मिमी वाटरप्रूफ ड्रॉप केबल एच ऑप्टिक एससी/एपीसी कनेक्टर पैच कॉर्ड

आवेदन पत्र:● FTTX/FTTH सिस्टम● ईथरनेट एप्लिकेशन● CATV लिंक● ऑप्टिकल सिग्नल वितरण● निष्क्रिय ऑप्टिकल नेटवर्क (PON)● बैकबोन, क्षैतिज और रिसर एप्लिकेशन● पूर्व ड्रॉप टर्मिनल बॉक्स● बाहरी क्षेत्र; कठोर वातावरणविशेषताएँ:● कम सम्मिलन हानि, उच्च वापसी हानि।● पुनरावृत्ति और आदान -प्रदान में अच्छा है।● 100% स......

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

● FTTX/FTTH सिस्टम

● ईथरनेट एप्लिकेशन

● CATV लिंक

● ऑप्टिकल सिग्नल वितरण

● निष्क्रिय ऑप्टिकल नेटवर्क (PON)

● बैकबोन, क्षैतिज और रिसर एप्लिकेशन

● पूर्व ड्रॉप टर्मिनल बॉक्स

● बाहरी क्षेत्र; कठोर वातावरण

विशेषताएँ:

● कम सम्मिलन हानि, उच्च वापसी हानि।

● पुनरावृत्ति और आदान -प्रदान में अच्छा है।

● 100% सम्मिलन, वापसी हानि, अंत चेहरा और।

● हस्तक्षेप निरीक्षण।

● उत्कृष्ट यांत्रिक धीरज।

● टेल्कॉर्डिया जीआर -326-कोर का अनुपालन।

● ऑप्टिकल केबलिंग के प्रबंधन में उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

● तेज और आसान स्थापना और पुन: संयोजन।

● सरल हैंडलिंग, विशेष उपकरण की कोई आवश्यकता नहीं है।

● IP68 वॉटरप्रूफ।

1। पैच कॉर्ड तकनीकी विनिर्देश

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30 (विशिष्ट: 0.15)
वापसी हानि	डीबी	≥ 60
रिश्ते का प्रकार		एससी/एपीसी
सामी		चीनी मिट्टी
कनेक्शन चक्र		500
केबल जैकेट रंग		काला
केबल बाहरी व्यास	मिमी	5.0 ± 0.2
फाइबर मोड		एकल मोड: G657A2
केबल जैकेट सामग्री		एचडीपीई
केबल वजन	किलो/किमी	22 （लगभग）
मुद्रण सामग्री		अनुकूलन
लंबाई	m	50 、 75 、 125 、 175 या अनुकूलन योग्य (सहिष्णुता:) 0.5 मीटर)

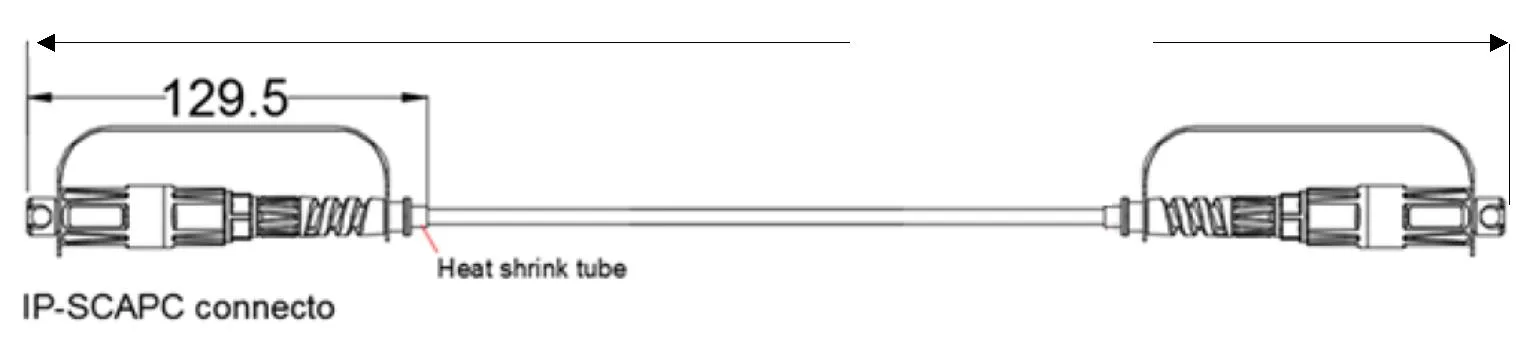

कनेक्टर प्रकार		इनपुट ： अकॉर्ड एच ऑप्टिक एससी/एपीसी
कनेक्टर प्रकार		आउटपुट ： अकॉर्ड एच ऑप्टिक एससी/एपीसी
कर्षण (के बीच अक्षीय) केबल और कनेक्टर)	N	200
वाटरप्रूफ ग्रेड		IP68
परिचालन तापमान	℃	-25 ° C ~ +70 ℃
भंडारण तापमान	℃	-25 ° C ~ +70 ℃

2। केबल क्रॉस-सेक्शन

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3। केबल संरचना का आकार

वस्तु	अंतर्वस्तु	विशेष विवरण
तंग बफर फाइबर	संख्या	1
	प्रकार	G.657A2
	रंग	नीला
	सामग्री	एलएसज़
	व्यास (मिमी)	0.90 ± 0.05
आंतरिक म्यान	व्यास (मिमी)	2.8 ± 0.2
	मोटाई (मिमी)	0.25 ± 0.05
	रंग	सफ़ेद
	सामग्री	एलएसज़
शक्ति सदस्य 1	सामग्री	चिपके हुए फ्रैप
शक्ति सदस्य 1	मात्रा	0.5*2
शक्ति सदस्य 2	सामग्री	Aramid यार्न + पानी ब्लॉकिंग ग्लास यार्न
चीर -फाड़	संख्या	1
चीर -फाड़	रंग	लाल
म्यान	सामग्री	एचडीपीई
	व्यास (मिमी)	5.0 ± 0.2
	मोटाई (मिमी)	1.1 ± 0.1
	रंग	काला
केबल वेग्थ	किलो/किमी	22 ± 3

4। केबल सामग्री

4.1 ऑप्टिकल फाइबर

केबल फाइबर (तैयार केबल के फाइबर) की सभी विशेषताएं, कम से कम, ITU-T सिफारिश G.657A2 के अनुसार होगी और इस प्रकार होगी।

वस्तु	विनिर्देश
तंतु -प्रकार	एकल मोड
फाइबर सामग्री	डोपेड सिलिका
क्षीणन गुणांक @ 1310 एनएम @ 1383nm @ 1490NM @ 1550 एनएम @ 1625NM केबल गठन के बाद @ 1310 एनएम @ 1550 एनएम	≤ 0.36 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.22 डीबी/किमी ≤ 0.25 डीबी/किमी ≤ 0.36 डीबी/किमी ≤ 0.22 डीबी/किमी
केबल कट-ऑफ वेवलेंथ	≤ 1260 एनएम
शून्य-विच्छेदन तरंग दैर्ध्य	1300 ~ 1324 एनएम
शून्य-विच्छेदन ढलान	≤ 0.092 PS/(NM2.KM)
पीएमडी @ 1550 एनएम	≤0.1 पीएस/किमी 1/2
रंगीन फैलाव @ 1285 ~ 1330 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625 एनएम	≤3 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18.0 ps/(nm। किमी) ≤22 पीएस/(एनएम। किमी)
मोड फ़ील्ड व्यास @ 1310 एनएम	8.5-9.3um
कोर / क्लैड सांद्रता त्रुटि	≤ 0.5 एक
तानाशाह	125.0 ± 0.7 एक
गैर-सर्कुलरता को रोकना	≤5%
प्राथमिक कोटिंग व्यास	242 ± 7 एक
संकेंद्रित प्राथमिक कोटिंग / कोटिंग	≤10 µm
गैर-गोलीबारी	≤0.7%
केबल झुकने के नुकसान के साथ क्षीणन 1 टर्न 1 मैंड्रेल 7.5 मिमी 10 मोड़ 1 मैंड्रेल 15 मिमी	1550nm Δ Δ 0.10 DB/किमी 1550nm Δ Δ 0.03 DB/किमी

5। ऑप्टिकल फाइबर केबल का प्रदर्शन

5.1 केबल झुकना त्रिज्या:

10 एक्स केबल व्यास (स्थापना के बाद): 50 मिमी

20 एक्स केबल व्यास (स्थापना के दौरान): 100 मिमी

6। यांत्रिक और पर्यावरण प्रदर्शन परीक्षण

एस/एन	वस्तु	परिक्षण विधि	स्वीकृति की स्थिति
1	तन्यता ताकत IEC 794-1-E1	- लोड: 1200N - लोड के तहत केबल की लंबाई: 50 मीटर - लोड समय: ≥1min।	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम -सुले जैकेट और आंतरिक तत्वों को नुकसान नहीं।
2	क्रश टेस्ट IEC 794-1-E3	- लोड: 500N/100 मिमी*100 मिमी - लोड समय: ≥1min।	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम -सुले जैकेट और आंतरिक तत्वों को नुकसान नहीं।
3	संघात प्रतिरोध IEC 794-1-E4	- प्रभाव के अंक: 5 प्रति बिंदु के समय: 1 - प्रभाव ऊर्जा: 1n.m - हैमर हेड का त्रिज्या: 12.5 मिमी - प्रभाव दर: 2 सेकंड/चक्र	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम -सुले जैकेट और आंतरिक तत्वों को नुकसान नहीं।
4	बार -बार झुकना IEC 794-1-E6	- झुकने त्रिज्या: 20 x केबल व्यास - लोड: 20 एन - फ्लेक्सिंग दर: 3 सेकंड/चक्र - चक्रीय वक्रता: 30	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम -सुले जैकेट और आंतरिक तत्वों को नुकसान नहीं।
5	टोशन IEC 794-1-E7	- लंबाई: 1 मी - लोड: 50 एन - ट्विस्ट दर: 1 मिनट/चक्र - ट्विस्ट एंगल: ° 180 ° - चक्र की संख्या: 10	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम -सुले जैकेट और आंतरिक तत्वों को नुकसान नहीं।
6	तापमान साइकिल -परीक्षण IEC 794-1-F1	- तापमान कदम: +20 ℃ → -25 → →+70 → →+20 ℃ - प्रत्येक चरण प्रति समय: 24 घंटे - चक्र की संख्या: 2	- हानि परिवर्तन/0.1 डीबी/किमी@1550 एनएम - कोई फाइबर ब्रेक और कोई म्यान क्षति नहीं।
