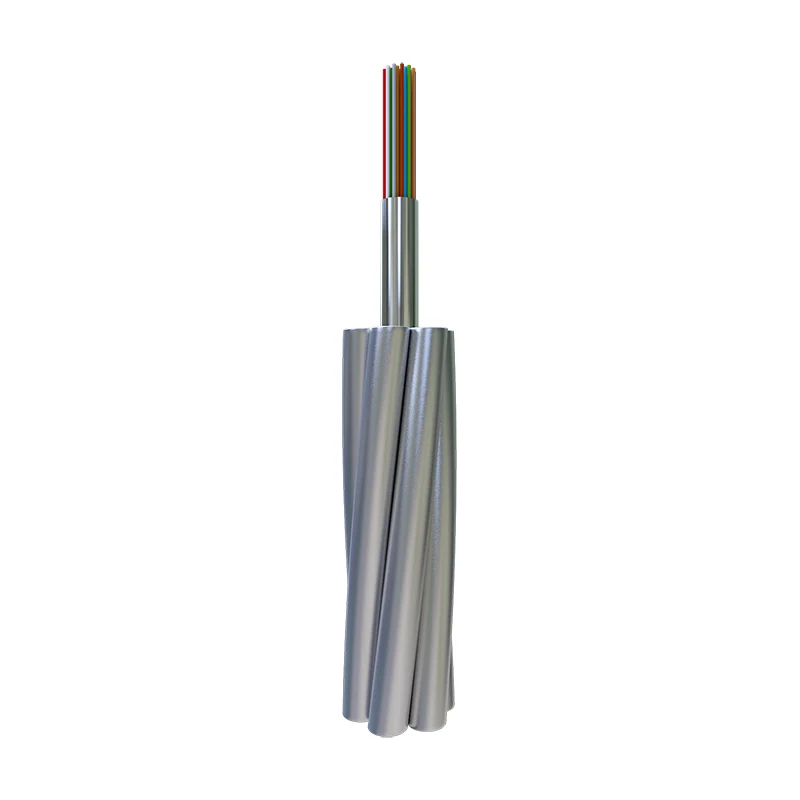

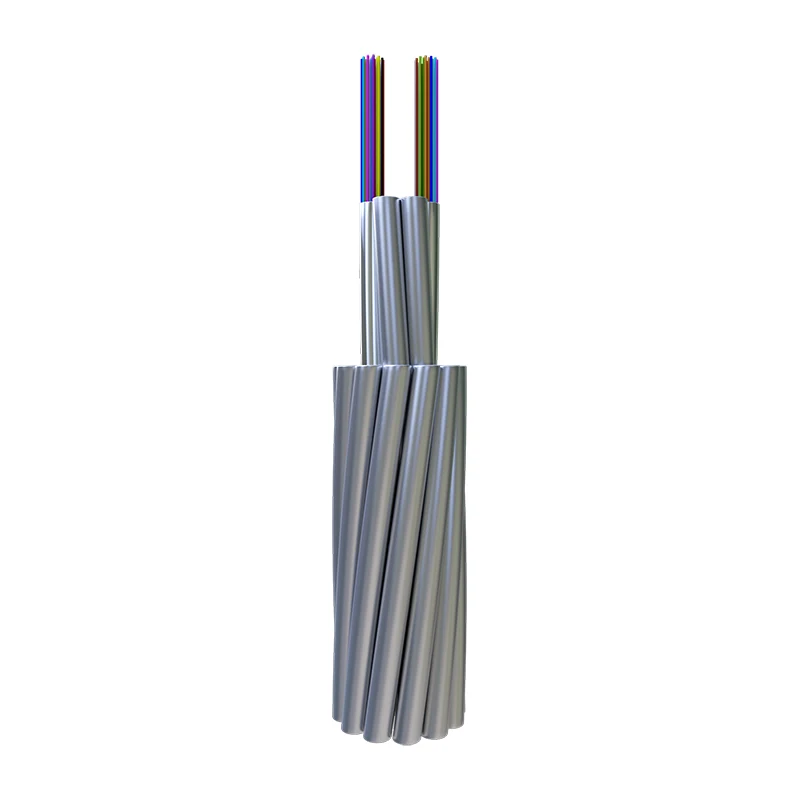

यूनी-ट्यूब ऑप्टिकल फाइबर समग्र ओवरहेड ग्राउंड वायर

क्षीणन

बैंडविड्थ

ध्रुवीकरण विधा फैलाव

@850NM

@1300NM

@1310nm

@1550NM

@850NM

@1300NM

व्यक्तिगत फाइबर

डिजाइन लिंक मूल्य (एम = 20, क्यू = 0.01%)

G652D

—

—

≤0.35db/किमी

≤0.21db/किमी

—

—

≤0.20ps/ किमी

≤0.1ps/ किमी

G655

—

—

—

≤0.22db/किमी

—

—

≤0.20ps/ किमी

≤0.1ps/ किमी

50/125μm

≤3.0db/किमी

≤1.0db/किमी

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μM

≤3.5db/किमी

≤1.0db/किमी

—

—

≥200MHz.km

≥600MHz.km

—

—

क्लासी fi उद्धरण

सामग्री

कीमत

निर्माण

ऑप्टिकल फाइबर

G652D/G655 आदि।

2 - 48

संरक्षण ट्यूब

स्टेनलेस स्टील ट्यूब

1.5 - 6 मिमी

फंसे लाइन

तार/एए तार/अल रॉड के रूप में

1.5 - 6 मिमी

अधिकतम। व्यास

18 मिमी

अधिकतम। क्रॉस सेक्शन

200mm2

विशेषता

DL/T 832, IEC60794-4-10, IEEE1138 के रूप में मानकों के अनुसार

अधिकतम। तन्य शक्ति (आरटीएस) (केएन)

280

अधिकतम। क्रश स्ट्रेंथ/एन/100 मिमी）

2200

अधिकतम। लघु वर्तमान क्षमता (40 ℃ -200 ℃) (KA2S)

100

मिन। झुकना त्रिज्या (गतिशील)

20 डी

मिन। झुकना त्रिज्या (स्थैतिक)

15 डी

पर्यावरण प्रदर्शन

स्थापना

-10 से +50

परिवहन और संचालन

-40 से +65

नहीं।

तकनीकी डाटा

उत्पाद का प्रकार

संरचना प्रकार

अधिकतम। फाइबर गिनती

के रूप में तार
(एमएम²)

व्यास

（मिमी）

केबल वजन
(किग्रा/किमी)

दर तन्य शक्ति

（KN）

20 ℃ डीसी

प्रतिरोध

（Ω/किमी）

कम समय की वर्तमान क्षमता

（40-200 ℃ KA2.S）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20AS, ऑप्टिकल यूनिट 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20AS, ऑप्टिकल यूनिट 1/3.2

24

.5050

9.6

≤345

≥58

≤1.82

≥11.5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20AS, ऑप्टिकल यूनिट 1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40AS, ऑप्टिकल यूनिट 1/3.8

48

≈70

11.4

≤340

≥42

≤0.70

≥38

वस्तु

परिक्षण विधि

आवश्यकताएं

तनाव

IEC 60794-1-2-E1

लोड: केबल संरचना के अनुसार

नमूना लंबाई: 10 मीटर से कम नहीं, लिंक की गई लंबाई 100 मीटर से कम नहीं

अवधि समय: 1min

40%आरटीएस कोई अतिरिक्त rain ब्रे स्ट्रेन （0.01%）, कोई अतिरिक्त क्षीणन (0.03db) नहीं।

60%आरटीएस bre

(परीक्षण के बाद कोई अतिरिक्त क्षीणन नहीं)।

कुचलना

IEC 60794-1-2-E3

लोड: उपरोक्त तालिका के अनुसार, तीन अंक अवधि समय: 10min

1550nm ≤0.05db/; bre पर अतिरिक्त क्षीणन; तत्वों को कोई नुकसान नहीं

पानी में प्रवेश

IEC 60794-1-2-F5B

समय: 1 घंटे का नमूना लंबाई: 0.5 मीटर पानी की ऊंचाई: 1 मीटर

कोई पानी का रिसाव नहीं।

तापमान साइकिल चलाना

IEC 60794-1-2-F1

नमूना लंबाई: 500 मीटर से कम तापमान सीमा नहीं: -40 ℃ से +65 ℃

चक्र: 2

तापमान साइकिल चलाने का परीक्षण समय: 12h

क्षीणन coe the cient में परिवर्तन 1550nm पर 0.1db/किमी से कम होगा।
