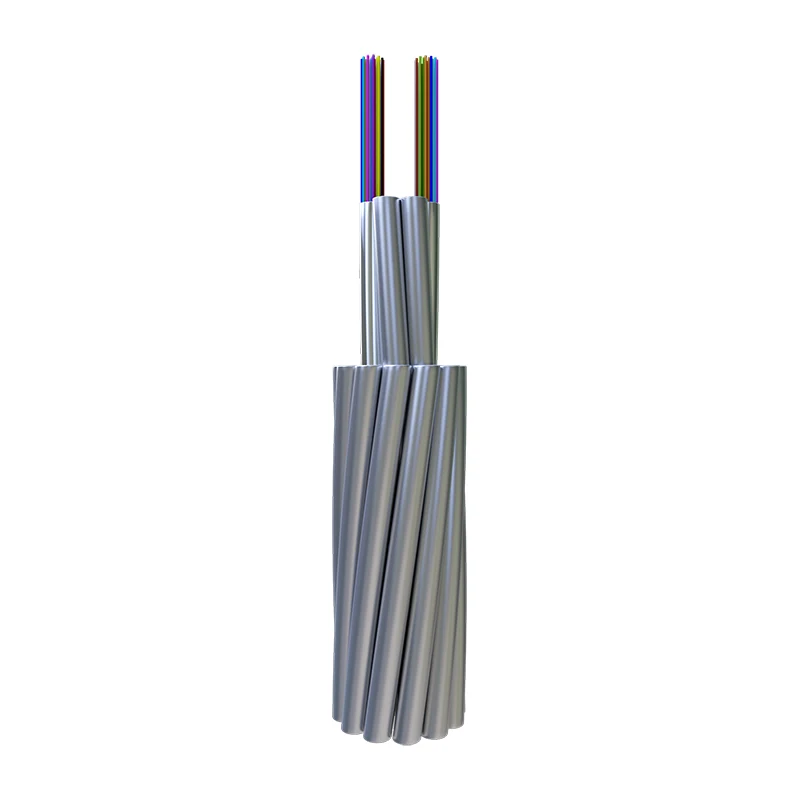

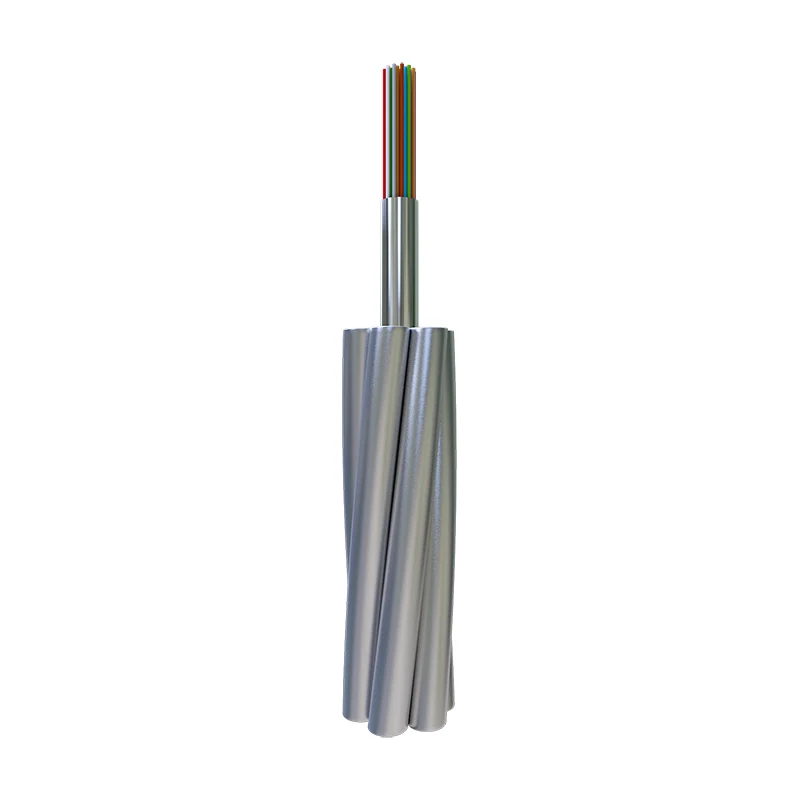

स्ट्रैंडेड-ट्यूब ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर

क्षीणन

बैंडविड्थ

ध्रुवीकरण मोड फैलाव

@850एनएम

@1300एनएम

@1310एनएम

@1550एनएम

@850एनएम

@1300एनएम

व्यक्तिगत रेशा

डिज़ाइन लिंक मान (एम=20, क्यू=0.01%)

जी652डी

—

—

≤0.35dB/किमी

≤0.21dB/किमी

—

—

≤0.20पीएस/ किमी

≤0.1पीएस/ किमी

जी655

—

—

—

≤0.22dB/किमी

—

—

≤0.20पीएस/ किमी

≤0.1पीएस/ किमी

50/125μm

≤3.0dB/किमी

≤1.0dB/किमी

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5dB/किमी

≤1.0dB/किमी

—

—

≥200MHz.km

≥600MHz.km

—

—

वर्गीकरण

सामग्री

कीमत

निर्माण

ऑप्टिकल फाइबर

जी652डी/जी655 आदि।

2 - 144

सुरक्षा ट्यूब

स्टेनलेस स्टील ट्यूब

1.5 - 6 मिमी

फंसी हुई रेखा

एएस तार/एए तार/अल रॉड

1.5 - 6 मिमी

अधिकतम. व्यास

30 मिमी

अधिकतम. क्रॉस सेक्शन

500 मिमी²

विशेषता

डीएल/टी जैसे मानकों के अनुसार 832, आईईसी60794-4-10, आईईईई1138

अधिकतम. तन्यता ताकत (आरटीएस) (केएन)

700

अधिकतम. क्रश स्ट्रेंथ（एन/100मिमी）

3000

अधिकतम. लघु धारा क्षमता (40℃ से 200℃)(kA2s)

2000

न्यूनतम. झुकने वाली त्रिज्या (गतिशील)

20डी

न्यूनतम. झुकने वाली त्रिज्या (स्थिर)

15डी

पर्यावरण प्रदर्शन

स्थापना (℃)

-10 से +50

परिवहन और संचालन (℃)

-40 से +65

नहीं।

तकनीकी डाटा

उत्पाद का प्रकार

संरचना प्रकार

अधिकतम. रेशा
गिनती करना

एएस वायर का अनुभाग
(मिमी2)

व्यास

(मिमी)

केबल वजन
(किलो/किमी)

तन्य शक्ति दर

(केएन)

20℃डीसी

प्रतिरोध

(Ω/किमी)

कम समय की वर्तमान क्षमता

(40-200℃kA2.s)

1

ओपीजीडब्ल्यू-48बी1.3-90- [112;45]

1/2.6/20AS＋4/2.5/20AS＋

11/2.8/20एएस, ऑप्टिकल यूनिट 2/2.5

48

≈90

13.2

≤641

≥112

≤0.98

≥45

2

ओपीजीडब्ल्यू-48बी1.3-90- [57;67]

1/2.6/40AS＋4/2.5/40AS＋

11/2.8/40एएस, ऑप्टिकल यूनिट 2/2.5

48

≈90

13.2

≤457

≥57

≤0.52

≥67

3

ओपीजीडब्ल्यू-24बी1.3-100-[118;50]

1/2.6/20AS＋5/2.5/20AS＋

11/2.8/20एएस, ऑप्टिकल यूनिट 1/2.5

24

≈100

13.2

≤674

≥118

≤0.93

≥50

4

ओपीजीडब्ल्यू-24बी1.3-100-[60;74]

1/2.6/40AS＋5/2.5/40AS＋

11/2.8/40एएस, ऑप्टिकल यूनिट 1/2.5

24

≈100

13.2

≤479

≥60

≤0.49

≥74

5

ओपीजीडब्ल्यू-24बी1.3-110-[133;63]

1/2.6/20AS＋5/2.5/20AS＋

10/3.2/20एएस, ऑप्टिकल यूनिट 1/2.5

24

≈110

14

≤760

≥133

≤0.83

≥63

6

ओपीजीडब्ल्यू-24बी1.3-110-[140;68]

1/2.8/20AS＋5/2.7/20AS＋

11/3.05/20एएस, ऑप्टिकल यूनिट 1/2.6

24

≈110

14.3

≤791

≥140

≤0.80

≥68

7

ओपीजीडब्ल्यू-24बी1.3-110-[67;95]

1/2.9/20AS＋5/2.8/20AS＋

12/2.8/एए, ऑप्टिकल यूनिट 1/2.7

24

≈37

≈74(एए)

14.1

≤473

≥67

≤0.40

≥95

8

ओपीजीडब्लू-36बी1.3-120-[145;73]

1/3.0/20AS＋5/2.9/20AS＋

12/2.9/20एएस, ऑप्टिकल यूनिट 1/2.8

36

≈120

14.6

≤820

≥145

≤0.77

≥73

9

ओपीजीडब्लू-36बी1.3-120-[95;98]

1/3.0/30AS＋5/2.9/30AS＋

12/2.9/30एएस, ऑप्टिकल यूनिट 1/2.8

36

≈120

14.6

≤700

≥95

≤0.55

≥98

10

ओपीजीडब्लू-36बी1.3-120-[74;110]

1/3.0/40AS＋5/2.9/40AS＋

12/2.9/40एएस, ऑप्टिकल यूनिट 1/2.8

36

≈120

14.6

≤582

≥74

≤0.42

≥110

11

ओपीजीडब्ल्यू-72बी1.3-120-[147;76]

1/3.2/20AS＋4/3.0/20AS＋

12/3.0/20एएस, ऑप्टिकल यूनिट 2/2.9

72

≈120

15.2

≤832

≥147

≤0.76

≥76

12

ओपीजीडब्ल्यू-72बी1.3-120-2[96;101]

1/3.2/30AS＋4/3.0/30AS＋

12/3.0/30एएस, ऑप्टिकल यूनिट 2/2.9

72

≈120

15.2

≤711

≥96

≤0.53

≥101

13

ओपीजीडब्ल्यू-72बी1.3-120-[74;114]

1/3.2/40AS＋4/3.0/40AS＋

12/3.0/40एएस, ऑप्टिकल यूनिट 2/2.9

72

≈120

15.2

≤591

≥74

≤0.40

≥114

14

ओपीजीडब्लू-36बी1.3-130-[155;85]

1/3.2/20AS＋5/3.0/20AS＋

12/3.0/20एएस, ऑप्टिकल यूनिट 1/2.9

36

≈130

15.2

≤879

≥155

≤0.72

≥85

15

ओपीजीडब्लू-36बी1.3-130-[102;114]

1/3.2/30AS＋5/3.0/30AS＋

12/3.0/30एएस, ऑप्टिकल यूनिट 1/2.9

36

≈130

15.2

≤751

≥102

≤0.50

≥114

16

ओपीजीडब्ल्यू-36बी1.3-130-[79;137]

1/3.2/40AS＋5/3.0/40AS＋

12/3.0/40एएस, ऑप्टिकल यूनिट 1/2.9

36

≈130

15.2

≤624

≥79

≤0.40

≥137

17

ओपीजीडब्लू-36बी1.3-140-[175;100]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/20एएस, ऑप्टिकल यूनिट 1/3.1

36

≈140

16.1

≤995

≥175

≤0.65

≥100

18

ओपीजीडब्लू-36बी1.3-140-[115;140]

1/3.3/30AS＋5/3.2/30AS＋

12/3.2/30एएस, ऑप्टिकल यूनिट 1/3.1

36

≈140

16.1

≤850

≥115

≤0.45

≥140

19

ओपीजीडब्लू-36बी1.3-145-[86;170]

1/3.3/20AS＋5/3.2/20AS＋

12/3.2/एए, ऑप्टिकल यूनिट 1/3.1

36

≈49

≈96(एए)

16.1

≤611

≥86

≤0.31

≥170

20

ओपीजीडब्ल्यू-48बी1.3-150-[182;123]

1/3.4/20AS＋5/3.3/20AS＋

12/3.3/20एएस, ऑप्टिकल यूनिट 1/3.2

48

≈150

16.6

≤1055

≥182

≤0.60

≥123

21

ओपीजीडब्ल्यू-48बी1.3-150-[122;165]

1/3.4/30AS＋5/3.3/30AS＋

12/3.3/30एएस, ऑप्टिकल यूनिट 1/3.2

48

≈150

16.6

≤901

≥122

≤0.42

≥165

22

ओपीजीडब्ल्यू-48बी1.3-150-[95;195]

1/3.4/40AS＋5/3.3/40AS＋

12/3.3/40एएस, ऑप्टिकल यूनिट 1/3.2

48

≈150

16.6

≤747

≥95

≤0.33

≥195

23

ओपीजीडब्ल्यू-72बी1.3-150-[172;110]

1/3.4/20AS＋4/3.3/20AS＋

12/3.3/20एएस, ऑप्टिकल यूनिट 2/3.2

72

≈150

16.6

≤998

≥172

≤0.64

≥110

24

ओपीजीडब्ल्यू-72बी1.3-150-[116;147]

1/3.4/30AS＋4/3.3/30AS＋

12/3.3/30एएस, ऑप्टिकल यूनिट 2/3.2

72

≈150

16.6

≤853

≥116

≤0.45

≥147

25

ओपीजीडब्ल्यू-48बी1.3-170-[198;150]

1/3.6/20AS＋5/3.5/20AS＋

12/3.5/20एएस, ऑप्टिकल यूनिट 1/3.4

48

≈170

17.6

≤1190

≥198

≤0.54

≥150

26

ओपीजीडब्ल्यू-72बी1.3-170-[199;156]

1/3.8/20AS＋4/3.6/20AS＋

12/3.6/20एएस, ऑप्टिकल यूनिट 2/3.5

72

≈170

18.2

≤1187

≥199

≤0.54

≥156

27

ओपीजीडब्ल्यू-48बी1.3-180-[252;125]

1/3.8/14एएस＋5/3.6/14एएस＋

12/3.6/14एएस, ऑप्टिकल यूनिट 1/3.5

48

≈180

18.2

≤1372

≥252

≤0.72

≥125

28

ओपीजीडब्लू-48बी1.3-180-[211;175]

1/3.8/20एएस＋5/3.6/20एएस＋

12/3.6/20एएस, ऑप्टिकल यूनिट 1/3.5

48

≈180

18.2

≤1255

≥211

≤0.50

≥175

29

ओपीजीडब्लू-48बी1.3-180-[147;234]

1/3.8/30AS＋5/3.6/30AS＋

12/3.6/30एएस, ऑप्टिकल यूनिट 1/3.5

48

≈180

18.2

≤1071

≥147

≤0.35

≥234

30

ओपीजीडब्ल्यू-48बी1.3-180-[113,262]

1/3.8/40AS＋5/3.6/40AS＋

12/3.6/40एएस, ऑप्टिकल यूनिट 1/3.5

48

≈180

18.2

≤888

≥113

≤0.28

≥262

31

ओपीजीडब्ल्यू-48बी1.3-235-[268;243.4]

1/2.7/20AS＋4/2.5/20AS＋

12/2.5/20एएस+13/3.8/20एएस,

ऑप्टिकल यूनिट 1/3.5

48

≈235

20.3

≤1594

≥268

≤0.38

≥243.4

वस्तु

परिक्षण विधि

आवश्यकताएं

तनाव

आईईसी 60794-1-2-ई1

लोड: केबल संरचना के अनुसार

नमूना लंबाई: 10 मीटर से कम नहीं, जुड़ी हुई लंबाई 100 मीटर से कम नहीं

अवधि समय: 1 मिनट

40%आरटीएस कोई अतिरिक्त फाइबर स्ट्रेन नहीं（0.01%）, कोई अतिरिक्त नहीं क्षीणन (0.03dB).

60%आरटीएस फाइबर स्ट्रेन≤0.25%, अतिरिक्त क्षीणन≤0.05dB

(नहीं परीक्षण के बाद अतिरिक्त क्षीणन)।

कुचलना

आईईसी 60794-1-2-ई3

लोड: उपरोक्त तालिका के अनुसार तीन अंक

अवधि समय: 10 मिनट

अतिरिक्त 1550nm ≤0.05dB/फाइबर पर क्षीणन; तत्वों को कोई क्षति नहीं

पानी प्रवेश

आईईसी 60794-1-2-एफ5बी

समय : 1 घंटा नमूना लंबाई: 0.5 मी

पानी ऊंचाई: 1 मी

नहीं पानी का रिसाव.

तापमान साइकिल चलाना

आईईसी 60794-1-2-एफ1

नमूना लंबाई: 500 मीटर से कम नहीं

तापमान रेंज: -40℃ से +65℃

चक्र: 2

तापमान साइक्लिंग परीक्षण रुकने का समय: 12 घंटे

द क्षीणन गुणांक में परिवर्तन से कम होगा 1550 एनएम पर 0.1 डीबी/किमी।
