क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड

In modern network environments, physical layer integrity is frequently threatened by environmental factors. The Quad LCUPC-LCUPC Rodent-Proof Dielectric Patch cords by Orientalfiber are engineered specifically to mitigate these risks without the use of metallic armoring. By utilizing advanced dielectric materials, this patch cord provides a robust barrier against rodent damage while maintaining complete electrical isolation, making it an essential component for high-density fiber distribution.

जांच भेजें

उत्पाद वर्णन

क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड उच्च घनत्व वाले फाइबर ऑप्टिक असेंबली हैं जिनमें दोनों सिरों पर अल्ट्रा फिजिकल कॉन्टैक्ट (यूपीसी) पॉलिशिंग के साथ चार एलसी कनेक्टर होते हैं। स्टील टेप या ब्रैड का उपयोग करने वाले पारंपरिक बख्तरबंद केबलों के विपरीत, हमारा ओरिएंटलफाइबर कृंतक-प्रूफ समाधान विशेष ग्लास यार्न या उच्च घनत्व ढांकता हुआ शीथिंग का उपयोग करता है। यह डिज़ाइन वर्मिन को आंतरिक ऑप्टिकल फाइबर को तोड़ने से रोकता है, जबकि यह सुनिश्चित करता है कि केबल गैर-प्रवाहकीय और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के प्रति प्रतिरोधी बनी रहे।

प्रमुख अनुप्रयोग

एफटीटीएक्स/एफटीटीएच सिस्टम: केंद्रीय कार्यालयों को बाहरी या बेसमेंट वातावरण में अंतिम-उपयोगकर्ता परिसर से जोड़ना।
डेटा सेंटर बैकबोन: उच्च-घनत्व पैचिंग जहां स्थान सीमित है और केबल सुरक्षा सर्वोपरि है।
औद्योगिक ईथरनेट: गोदामों या विनिर्माण संयंत्रों में विश्वसनीय कनेक्टिविटी जहां कृंतक मौजूद हो सकते हैं।
CATV और वीडियो सेवाएँ: उच्च-बैंडविड्थ ऑप्टिकल वितरण के लिए सिग्नल अखंडता बनाए रखना।
LAN/MAN/WAN नेटवर्क: स्थानीय और महानगरीय क्षेत्र नेटवर्क आर्किटेक्चर में बहुमुखी उपयोग।

तकनीकी विशिष्टता:

कंस्ट्रक्शन		इकाई	विवरण
फाइबर गिनती			4F
वेवलेंथ		एनएम	1310/1550
निविष्ट वस्तु का नुकसान		डीबी	≤0.25
वापसी हानि		डीबी	≥50 (यूपीसी)
केबल जैकेट का रंग			पीला
केबल जैकेट सामग्री			एलएसजेडएच
केबल बाहरी व्यास		मिमी	Φ5.0 ±0.2
लंबाई	L	m	10 +0.5/-0
	एल1	सेमी	40~70
	एल2	सेमी	40~70
कनेक्टर प्रकार			एलसी/यूपीसी (सफ़ेद जूते)
फाइबर मोड			एकल मोड: G652D
तन्यता ताकत		N	लघु अवधि：·800N
तन्यता ताकत		N	दीर्घकालिक：·400N
संपीड़न प्रतिरोधी ताकत			≥3000N/100MM
न्यूनतम झुकने त्रिज्या		D	≥10D
मुद्रण सामग्री			5.0मिमी ऑप्टिकल केबल SM(G652D) 4F LZSH xxxxM
विचारों में भिन्नता			1-1 、2-2 、3-3 、4-4
परिचालन तापमान		℃	-20°C ~ +70°C
भंडारण तापमान		℃	-40℃ ~ +85℃

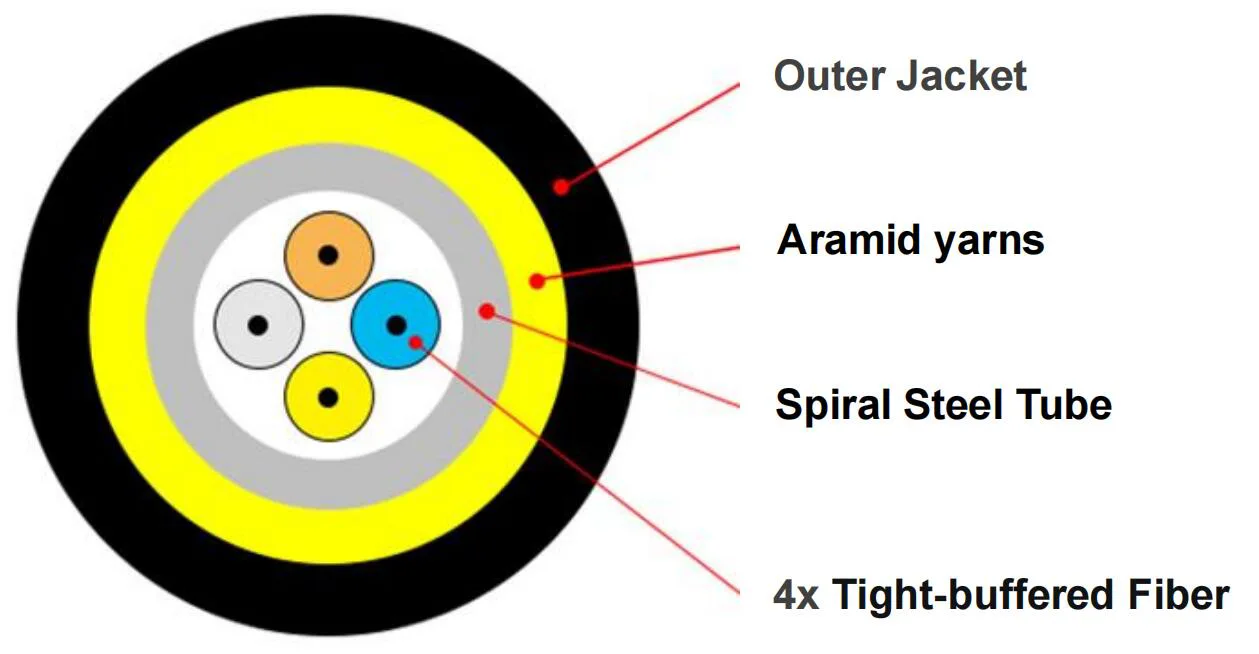

केबल निर्माण:

Quad LCUPC-LCUPC Rodent-Proof Dielectric Patch cords

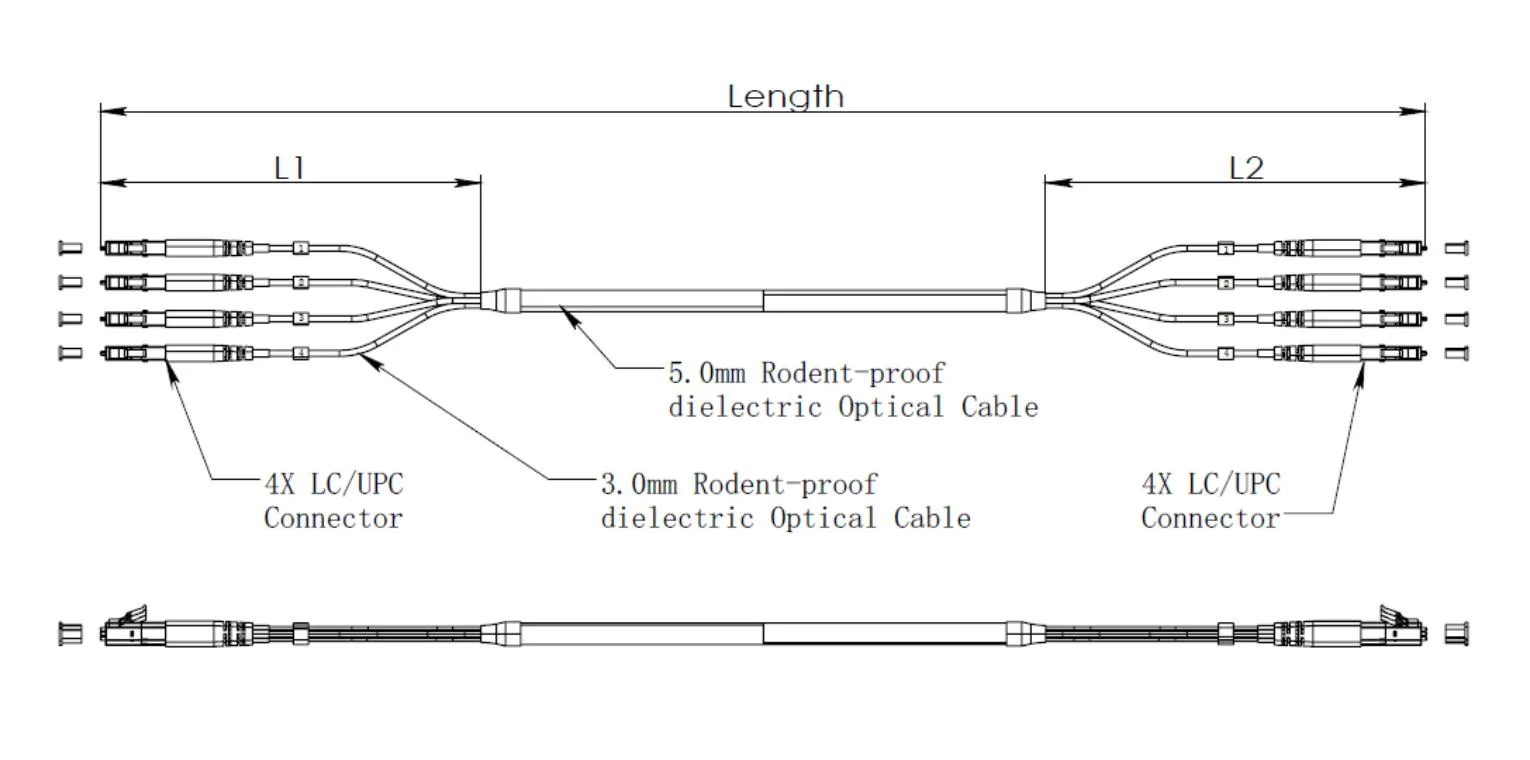

आयामी ड्राइंग:

Quad LCUPC-LCUPC Rodent-Proof Dielectric Patch cords

उन्नत सुविधाएँ एवं तकनीकी लाभ

1. 100% ढांकता हुआ संरक्षण

हमारे क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड ग्राउंडिंग की आवश्यकता को समाप्त करते हैं। क्योंकि उनमें कोई धातु घटक नहीं होते हैं, वे उच्च-वोल्टेज क्षेत्रों या ऐसे वातावरण में उपयोग के लिए सुरक्षित होते हैं जहां बिजली गिरना चिंता का विषय है।

2. उच्च-घनत्व क्वाड कॉन्फ़िगरेशन

क्वाड एलसी डिज़ाइन एक ही हाउसिंग फुटप्रिंट के भीतर चार फाइबर को प्रबंधित करने की अनुमति देता है, जिससे पैच पैनलों में पोर्ट घनत्व में काफी वृद्धि होती है और तंग राइजर स्थानों में केबल अव्यवस्था कम हो जाती है।

3. परिशुद्धता पॉलिशिंग और निरीक्षण

ओरिएंटलफाइबर में, हम स्वचालित पॉलिशिंग प्रक्रियाओं का उपयोग करते हैं। प्रत्येक क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड असेंबली का 100% परीक्षण किया जाता है:

सम्मिलन हानि और वापसी हानि: सिग्नल दक्षता सुनिश्चित करना।

एंड-फेस ज्योमेट्री: आईईसी मानकों को पूरा करने के लिए इंटरफेरोमेट्री के माध्यम से सत्यापित।

दृश्य स्पष्टता: शून्य खरोंच या संदूषक सुनिश्चित करने के लिए सूक्ष्म निरीक्षण।

4. पर्यावरणीय लचीलापन

बाहरी जैकेट को यूवी-स्थिर, ज्वाला-मंदक सामग्री से तैयार किया गया है। विशेष "कृंतक-रोधी" परत में उच्च शक्ति वाले कांच के धागे होते हैं जो केबल लचीलेपन का त्याग किए बिना जानवरों को कुतरने के लिए एक भौतिक और रासायनिक निवारक के रूप में कार्य करते हैं।

गुणवत्ता आश्वासन और विनिर्माण मानक

हम यह सुनिश्चित करने के लिए एक सख्त गुणवत्ता प्रबंधन प्रणाली का पालन करते हैं कि प्रत्येक ओरिएंटलफाइबर उत्पाद मिशन-महत्वपूर्ण बुनियादी ढांचे की मांगों को पूरा करता है।

RoHS अनुपालन: सभी सामग्रियां पर्यावरण की दृष्टि से सुरक्षित हैं और खतरनाक पदार्थों से मुक्त हैं।

मानक संरेखण: Telcordia GR-326-CORE और TIA/EIA 568-C.3 के अनुसार डिजाइन और परीक्षण किया गया।

पता लगाने की क्षमता: परीक्षण के परिणामों और विनिर्माण बैचों पर नज़र रखने के लिए प्रत्येक पैच कॉर्ड को एक अद्वितीय सीरियल नंबर के साथ लेबल किया जाता है।

ओरिएंटलफाइबर क्यों चुनें?

फाइबर ऑप्टिक उद्योग में एक समर्पित निर्माता के रूप में, ओरिएंटलफाइबर स्थायित्व और परिशुद्धता के प्रतिच्छेदन पर ध्यान केंद्रित करता है। हमारे क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड सामग्री विज्ञान और कनेक्टर इंजीनियरिंग में व्यापक अनुसंधान एवं विकास का परिणाम हैं।

प्रत्यक्ष निर्माता निरीक्षण: हम फाइबर ड्राइंग से लेकर अंतिम असेंबली तक संपूर्ण उत्पादन लाइन को नियंत्रित करते हैं।

अनुकूलन क्षमता: हम विशिष्ट परियोजना आवश्यकताओं के अनुरूप परिवर्तनीय लंबाई, जैकेट रंग (OS2, OM3, OM4), और अनुकूलित लेबलिंग प्रदान करते हैं।

वैश्विक लॉजिस्टिक्स: कुशल आपूर्ति श्रृंखला प्रबंधन यह सुनिश्चित करता है कि हमारे उत्पाद स्थान की परवाह किए बिना आपकी साइट पर निर्धारित समय पर पहुंचें।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: "ढांकता हुआ" केबल धातु के बिना कृंतकों को कैसे रोकता है?

ए: "कृंतक-प्रूफ" परत आमतौर पर ग्लास यार्न या बेहद कठोर पॉलिमर एडिटिव्स का उपयोग करती है। जब कोई कृंतक केबल को कुतरने का प्रयास करता है, तो कांच के रेशे जानवर के मुंह में असुविधा पैदा करते हैं, जिससे प्रवाहकीय स्टील की आवश्यकता के बिना आगे की क्षति को हतोत्साहित किया जाता है।

प्रश्न: क्या इन पैच कॉर्डों का उपयोग बाहरी नलिकाओं में किया जा सकता है?

उत्तर: हां, क्वाड एलसीयूपीसी-एलसीयूपीसी रोडेंट-प्रूफ डाइइलेक्ट्रिक पैच कॉर्ड कठोर वातावरण के लिए डिज़ाइन किए गए हैं, जिसमें इनडोर/आउटडोर संक्रमण और भूमिगत नाली शामिल हैं जहां नमी और कीट आम हैं।

प्रश्न: क्या क्वाड एलसी कनेक्टर मानक एलसी डुप्लेक्स पोर्ट के साथ संगत है?

ए: क्वाड एलसी कनेक्टर में चार फाइबर होते हैं। जबकि वे मानक एलसी फेरूल का उपयोग करते हैं, वे आम तौर पर क्वाड एलसी एडाप्टर या ओरिएंटलफाइबर द्वारा प्रदान किए गए विशिष्ट उच्च-घनत्व पैच पैनल में प्लग करने के लिए डिज़ाइन किए जाते हैं।
