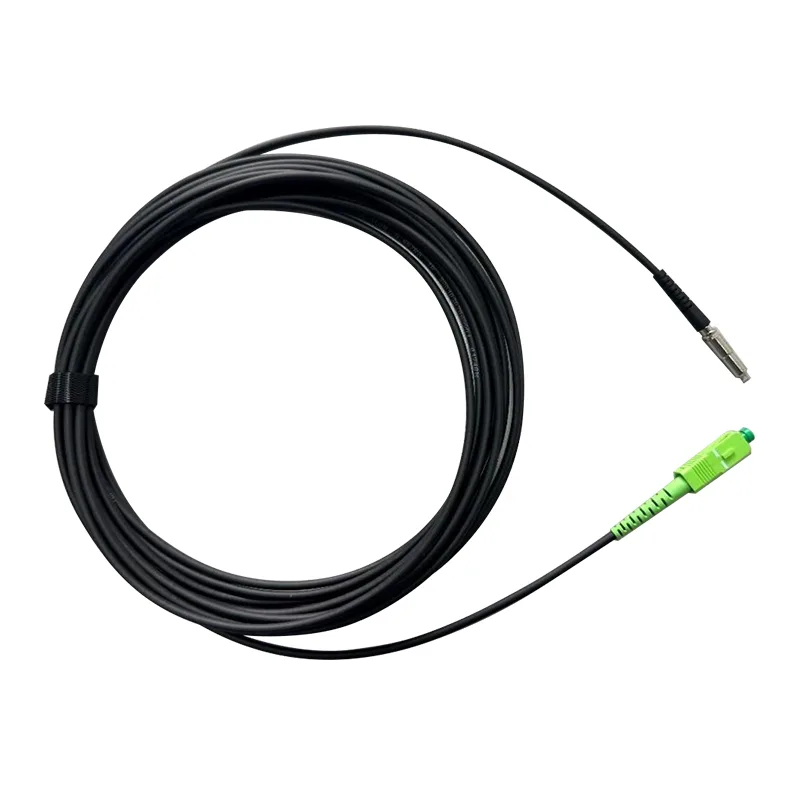

मिनी एससी/एपीसी पैच कॉर्ड

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

जांच भेजें

उत्पाद वर्णन

मिनी एससी/एपीसी पैच कॉर्ड एक कॉम्पैक्ट एससी/एपीसी कनेक्टर के साथ एक ऑप्टिकल फाइबर कनेक्शन केबल है। इसे कम प्रविष्टि हानि और उच्च रिटर्न हानि प्रदान करने के लिए इंजीनियर किया गया है, जो ऑप्टिकल नेटवर्क की एक विस्तृत श्रृंखला में सिग्नल अखंडता सुनिश्चित करता है। हमारा उत्पाद आधुनिक एफटीटीएक्स/एफटीटीएच सिस्टम और निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) की मांगों को पूरा करने के लिए सख्त गुणवत्ता नियंत्रण के तहत निर्मित किया जाता है।

प्रमुख अनुप्रयोग

एफटीटीएक्स/एफटीटीएच सिस्टम

ईथरनेट नेटवर्क

सीएटीवी लिंक

ऑप्टिकल सिग्नल वितरण

निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन)

तकनीकी सुविधाओं

कम प्रविष्टि हानि, उच्च वापसी हानि

उच्च पुनरावृत्ति और विनिमेयता

सम्मिलन, वापसी हानि, अंतिम चेहरा और हस्तक्षेप के लिए 100% परीक्षण किया गया

मजबूत यांत्रिक सहनशक्ति

टेलकोर्डिया जीआर-326-कोर मानकों का अनुपालन करता है

थ्रू-वॉल वायरिंग के लिए तेज़ और आसान इंस्टॉलेशन

घने केबल वातावरण में स्थिर प्रदर्शन बनाए रखता है

तकनीकी विशिष्टता:

कंस्ट्रक्शन	इकाई	विवरण
फाइबर गिनती		सिंप्लेक्स
वेवलेंथ	एनएम	1310/1550
निविष्ट वस्तु का नुकसान	डीबी	≤0.30
वापसी हानि	डीबी	≥60 (एपीसी)
केबल जैकेट का रंग		काला, या अनुकूलन योग्य
केबल बाहरी व्यास	मिमी	φ3.0±0.1
फाइबर मोड		एकल मोड: G657 B3
केबल जैकेट सामग्री		टीपीयू, यूवीसिसन।
केबल का वजन	किग्रा/किमी	8.5(लगभग)
मुद्रण सामग्री		अनुकूलन
लंबाई	m	80 या अनुकूलन योग्य (सहिष्णुता: ±0.5m)
कनेक्टर प्रकार		इनपुट:	मिनी एससी/एपीसी कनेक्टर
		आउटपुट:	एससी/एपीसी कनेक्टर
परिचालन तापमान	℃	-20°C ~ +60°C
भंडारण तापमान	℃	-40℃ ~+85℃

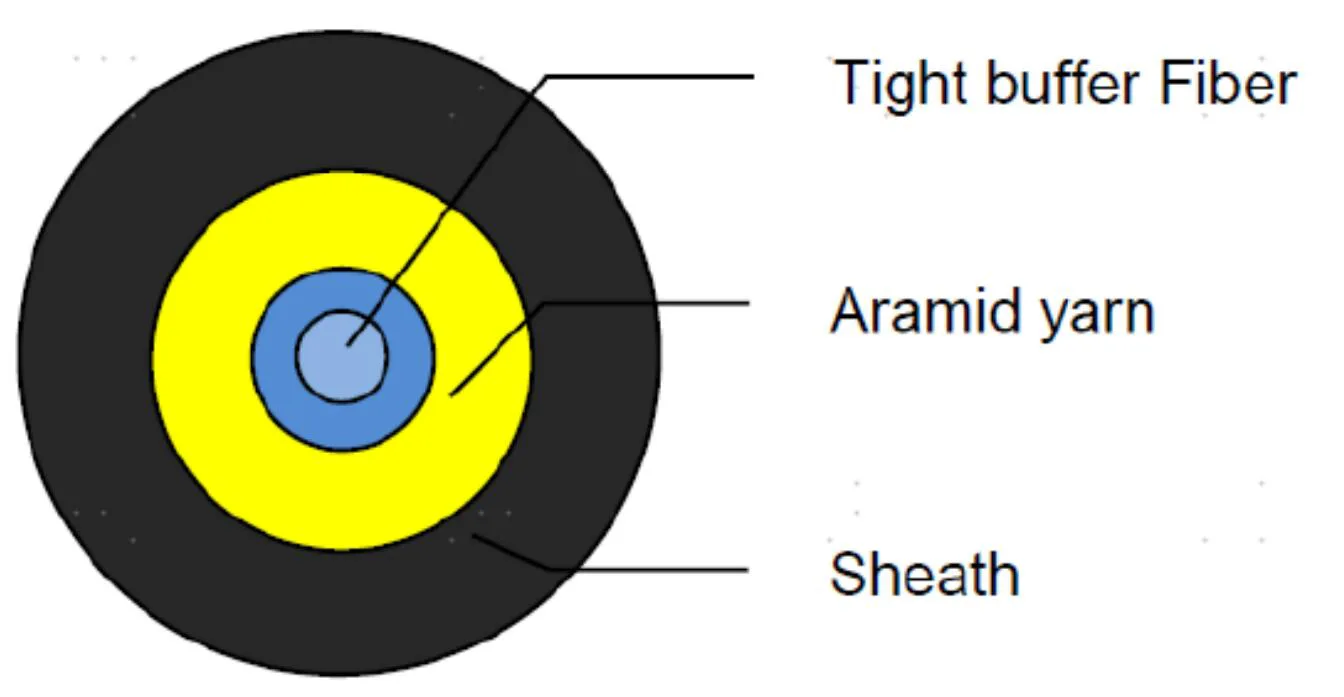

केबल संरचना:

Mini SC/APC Patch Cord

सामान		विवरण
प्रकाशित तंतु	फाइबर प्रकार	आईटीयू-टी जी.657बी3 सिंगल मोड
	कोर व्यास(μm)	8-11μm
	आवरण व्यास (μm)	125.0±0.7μm
	कोटिंग व्यास (μm)	245±10μm(रंगीन होने से पहले) 250±15μm(रंगीन)
	मोड फ़ील्ड व्यास	8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm
	ऑपरेटिंग तरंग दैर्ध्य	1260~1625 एनएम
	रंग	नीला
	केबल क्षीणन	≤0.35dB/किमी λ= 1310 एनएम ≤0.25dB/किमी λ = 1550 एनएम ≤0.26dB/किमी λ = 1625 एनएम
	फाइबर गिनती	1
	कांच निर्माता
टाइट बफर फाइबर	व्यास	0.90±0.05मिमी
	रंग	नीला
	सामग्री	एलएसजेडएच
बाहरी जैकेट	व्यास	3.0±0.1मिमी
	मोटाई	0.8±0.1मिमी
	रंग	काला
	सामग्री	टीपीयू, यूवी प्रतिरोधी।
शक्ति सदस्य	सामग्री	अरामिड सूत
अवधि	1	80मी
स्थापना शिथिलता	/	1%
अधिकतम हवा की गति	/	50 किमी/घंटा
वज़न	/	8.4 किग्रा/किमी
ऑपरेशन कर्षण तनाव	1	200N
अधिकतम कर्षण तनाव	/	1000N
केबल अनुप्रयोग	/	आउटडोर, हवाई, डक्ट स्थापना स्व समर्थित

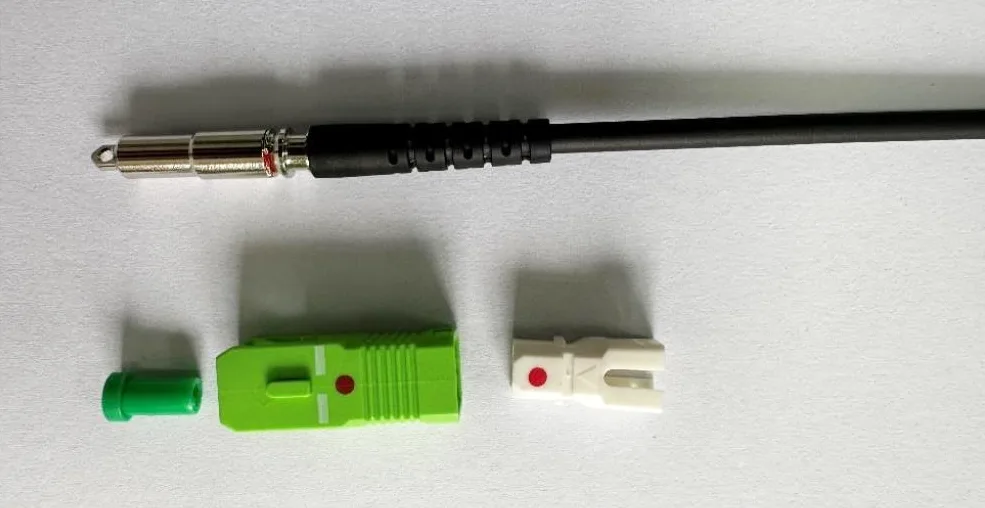

उत्पाद आरेख:

Mini SC/APC Patch Cord

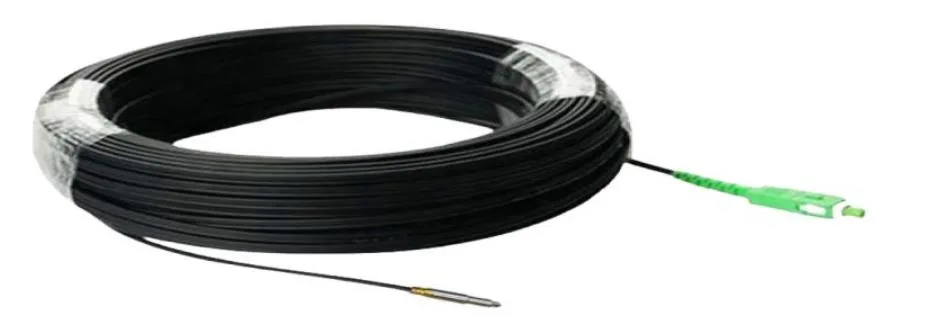

पैकेट:

Mini SC/APC Patch Cord

तकनीकी लाभ

परिशुद्धता पॉलिशिंग

हमारे मिनी एससी/एपीसी कनेक्टर न्यूनतम बैक रिफ्लेक्शन और बेहतर ऑप्टिकल प्रदर्शन के लिए सटीक कोण-पॉलिशिंग से गुजरते हैं।

स्थायित्व और विश्वसनीयता

केबल जैकेट को झुकने, तन्य तनाव और पर्यावरणीय टूट-फूट का विरोध करने के लिए इंजीनियर किया गया है, जो मांग वाले इंस्टॉलेशन में दीर्घायु सुनिश्चित करता है।

आसान एकीकरण

पैच कॉर्ड त्वरित परिनियोजन और पुन: कॉन्फ़िगरेशन का समर्थन करता है, जो सेवा प्रदाताओं, नेटवर्क इंटीग्रेटर्स और एंटरप्राइज़ सेटअप के लिए आदर्श है।

गुणवत्ता आश्वासन

प्रत्येक ओरिएंटलफाइबर मिनी एससी/एपीसी पैच कॉर्ड का फैक्ट्री छोड़ने से पहले इंसर्शन लॉस, रिटर्न लॉस और एंड-फेस निरीक्षण के लिए 100% परीक्षण किया जाता है, जो लगातार प्रदर्शन की गारंटी देता है।
