फाइबर ऑप्टिक केबल एक्सेस टर्मिनल पैनल GFS-1F

1। सामान्य

1.1 विवरण

उपकरण का उपयोग ड्रॉप केबल के लिए एक समाप्ति बिंदु के रूप में किया जाता है, जो FTTX संचार नेटवर्क सिस्टम में अपार्टमेंट के ONU आंतरिक के साथ जुड़ने के लिए होता है। इस बॉक्स में फाइबर स्प्लिसिंग की जा सकती है, और इस बीच यह FTTX नेटवर्क बिल्डिंग के लिए ठोस सुरक्षा और प्रबंधन प्रदान करता है।

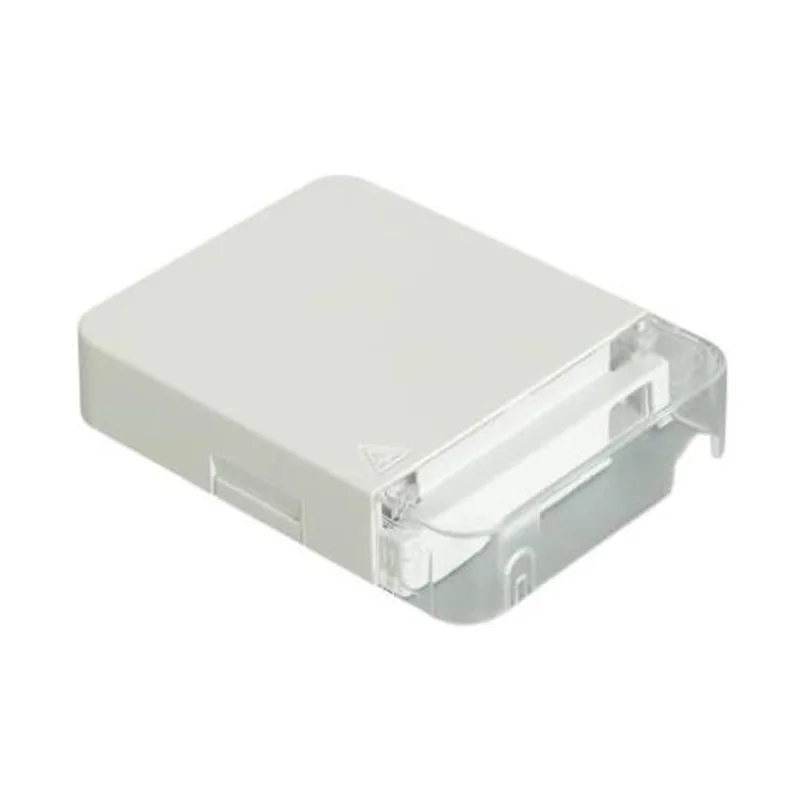

GFS-1F की उपस्थिति

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

1.3 अनुप्रयोग वातावरण

2। विशेषताएँ

1। पारिवारिक कार्य क्षेत्र के लिए उपयोग किया जाता है, एकल या डबल कोर फाइबर की पहुंच और आउटपुट को पूरा करता है, पूरी तरह से फाइबर के झुकाव त्रिज्या की आवश्यकताओं को पूरा कर सकता है, और ऑप्टिकल फाइबर पहुंच की रक्षा कर सकता है, कोर के लिए सुरक्षा सुरक्षा प्रदान करने के लिए।

2। आसान स्थापना, सुविधाजनक संचालन और रखरखाव।

3। ग्राहकों की आवश्यकताओं के अनुसार लोगो मुद्रित किया जा सकता है।

4। एबीएस+पीसी उच्च गुणवत्ता वाले इंजीनियरिंग प्लास्टिक सामग्री से बना उत्कृष्ट तीव्रता के साथ।

5। आप एक एससी एडाप्टर स्थापित कर सकते हैं।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

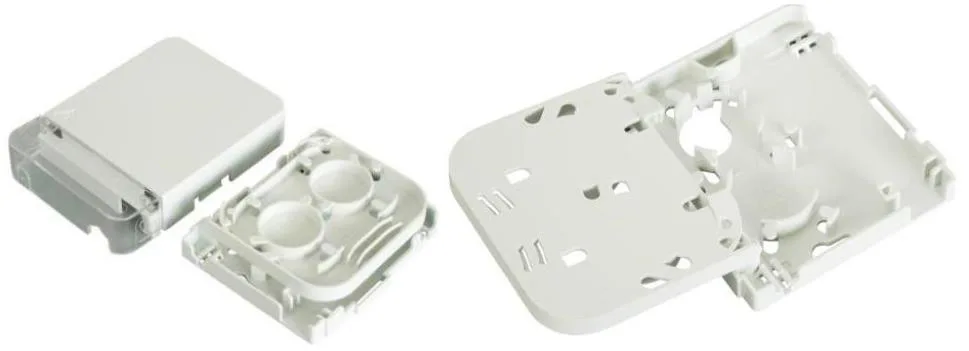

GFS-1F रूटिंग मैप

3.2 ऑप्टिकल विनिर्देश

3.3। दीवार पर चढ़कर स्थापना

दीवार में 2 छेद ड्रिल करें तालिका 2 में आयाम के अनुसार, विस्तार प्लग φ6*30 रखें, बॉक्स को छेद से मेल खाने के लिए रखें और फास्टन करने के लिए शिकंजा का उपयोग करें।

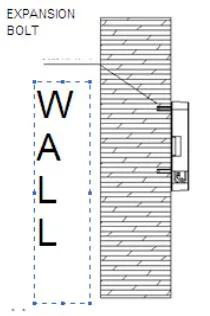

Pic.5 दीवार पर चढ़कर स्थापना

4। विन्यास

4.1 गौण अनुभाग

5.package

मानक डबल नालीदार कार्टन, 520*360*390 मिमी, 200 कार्टन में, लगभग 19.5 किग्रा।
