उत्पाद वर्णन

1x12/1 × 24 PLC स्प्लिटर स्टील ट्यूब पैकेज 60x12x4 और 80x20x4mm, 900μm ढीले ट्यूब 1.0+0.1/-0m, SC/APC कनेक्टर के साथ।

प्रदर्शन विनिर्देश:

पैरामीटर	प्रतीक	विशेष विवरण		इकाई
चैनल संख्या	चौधरी	1 × 12	1 × 24
संचालन तरंग दैर्ध्य		1260 ~ 1650		एनएम
परीक्षण तरंग दैर्ध्य		1310/1550		एनएम
वर्णक्रमीय अनुपात		8.333%	4.166%	%
सम्मिलन हानि 1	आईएल	≤12.5	≤16.0	डीबी
वर्दी	विश्वविद्यालय	≤1.2	≤1.6	डीबी
ध्रुवीकरण आश्रित हानि	पीडीएल	≤0.35	≤0.40	डीबी
वापसी हानि	आर एल	≥55		डीबी
प्रत्यक्षता 2	डिर	≥55		डीबी
इनपुट ऑप्टिक शक्ति	P	100		मेगावाट
तंतु -प्रकार		ITU-T G657 A1 फाइबर
पिगटेल प्रकार		सभी पोर्ट ： सफेद 900μm ढीली ट्यूब
इनपुट लंबाई		1.0 +0.1/-0		m
आउटपुट लंबाई		1.0 +0.1/-0		m
योजक		सभी पोर्ट ： SC/APC
केबल का निशान		1x12 पीएलसी 、 में 、 1、2 ... ... 11 、 12 1x24 पीएलसी 、 में 、 1、2 ... ... 23 、 24
पैकेज आयाम (एल) × (डब्ल्यू) × (एच)	पका हुआ	1x12 पीएलसी ： 60x12x4 1x24 पीएलसी ： 80x20x6		मिमी
प्रचालन तापमान	शीर्ष	-40 ~ +85		℃
भंडारण तापमान	टीएसटी	-40 ~ +85		℃

*नोट्स: 1। सभी सम्मिलन हानि मूल्यों में कनेक्टर का नुकसान शामिल है।

रेखाचित्र नक्षा:

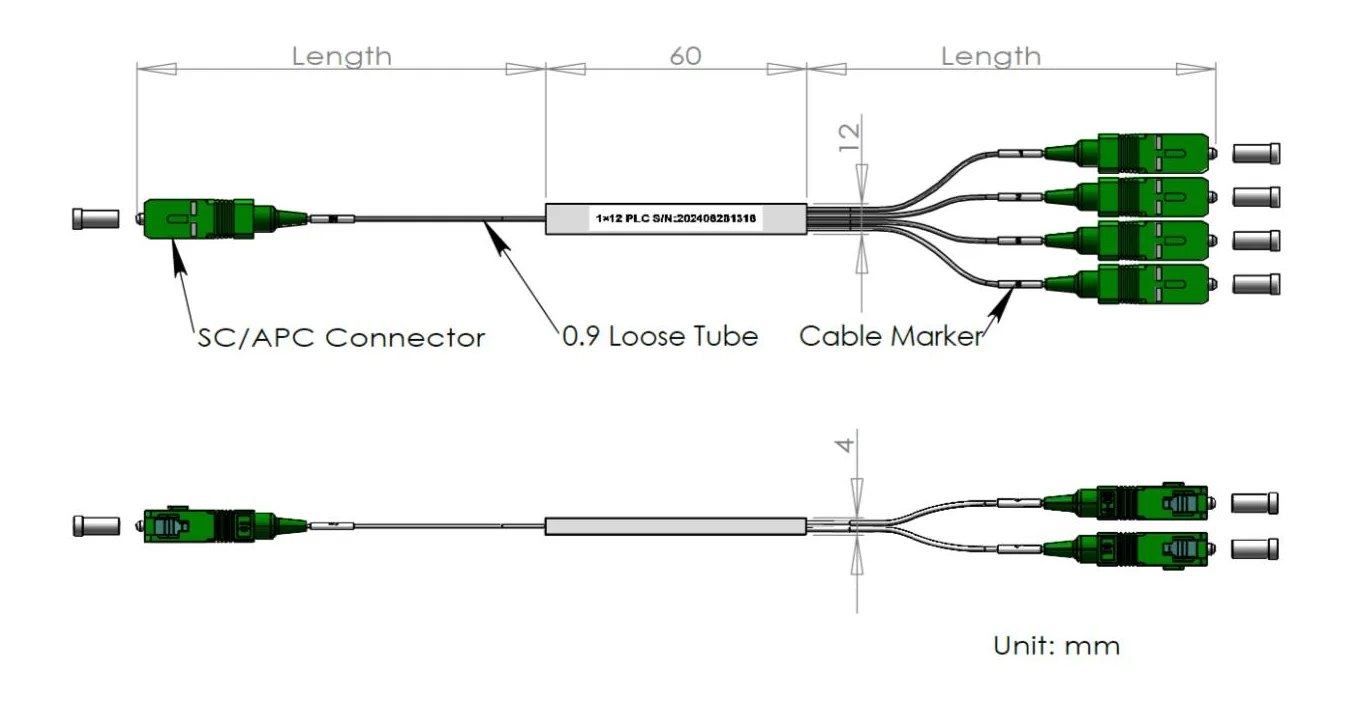

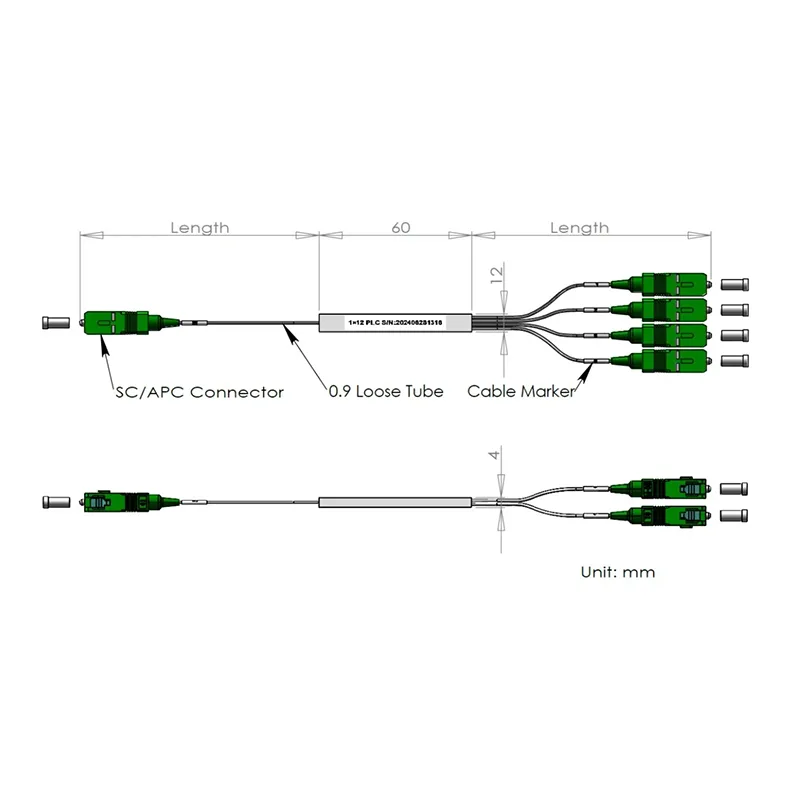

1x12 पीएलसी स्प्लिटर

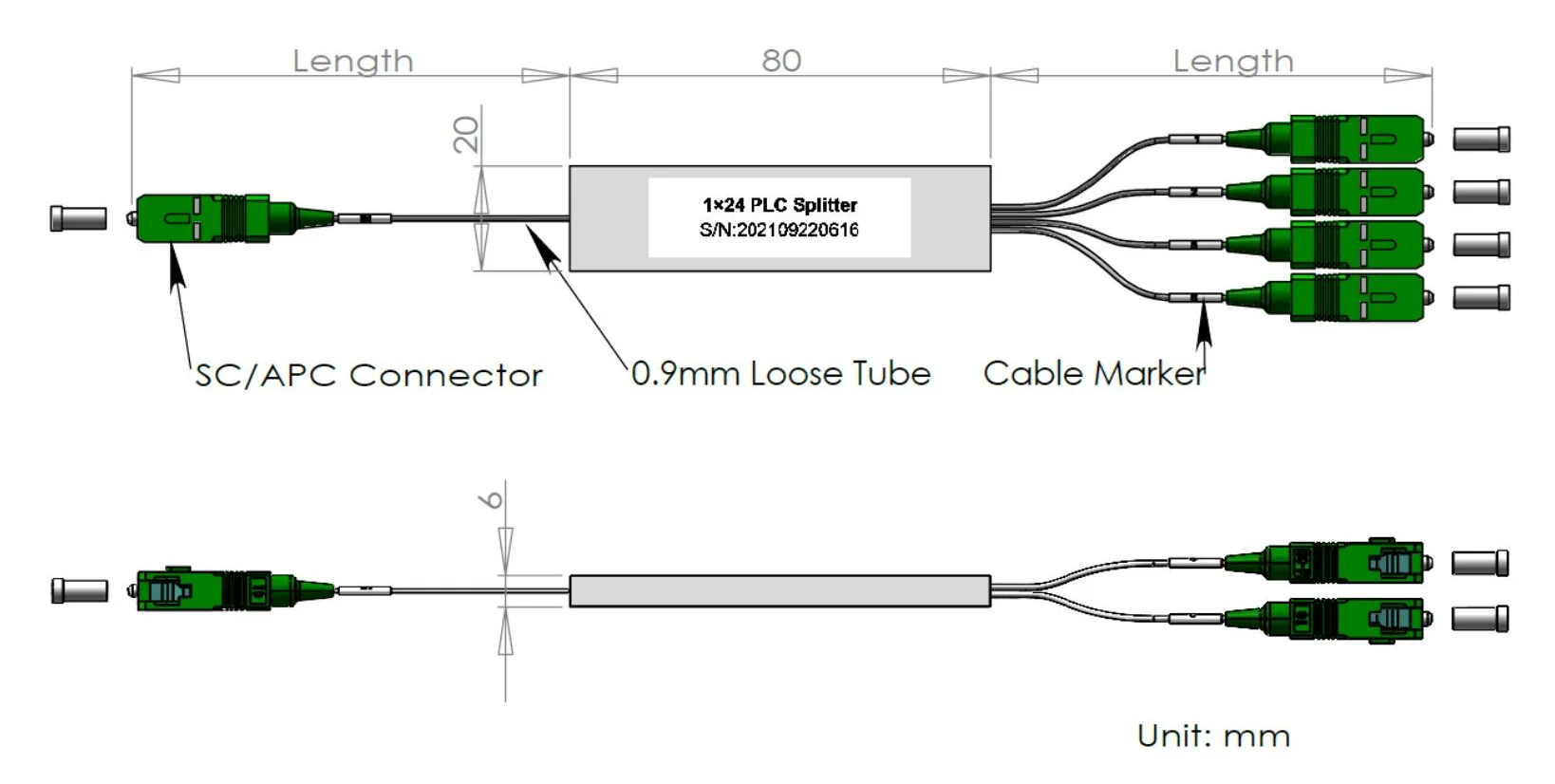

1x24 पीएलसी स्प्लिटर

जाँच रिपोर्ट:

1। पैकेजिंग में शामिल किए जाने वाले सटीक मूल्यों के साथ परीक्षण रिपोर्ट।

उदाहरण रिपोर्ट: 1x12 मिनी 0.9 मिमी पीएलसी स्प्लिटर डेटा शीट

संचालन तरंग दैर्ध्य	1260-1650	निरीक्षण तिथि	2024/11/30
पी/एन:	1x12-0.9-इन 1.0m-out 1.0m-SCAPC	पाप:	21113000001
तंतु -प्रकार	G657A2	फाइबर लंबाई (एम)	In1.0m/out> 1.0m
कनेक्टर प्रकार	एससीआईएपीसी	पैकेज आयाम	60x12x4
भंडारण तापमान	-40 ~+85 ℃	परिचालन तापमान	-40 ~+85 ℃

लेटेम	(डीबी)		पीडीएल (डीबी)		आरएल (डीबी)
तरंग दैर्ध्य	@1310	@1550	@1310	@1550	@1310	@1550
कल्पना।	MAX.12.50		Max.0.35		≥55
पोर्ट 1	12.43	12.38	0.14	0.07	उत्तीर्ण	उत्तीर्ण
पोर्ट 2	12.24	12.35	0.16	0.06	उत्तीर्ण	उत्तीर्ण
पोर्ट 3	12.22	12.20	0.12	0.07	उत्तीर्ण	उत्तीर्ण
पोर्ट 4	12.30	12.24	0.04	0.04	उत्तीर्ण	उत्तीर्ण
पोर्ट 5	12.24	12.25	0.11	0.05	उत्तीर्ण	उत्तीर्ण
पोर्ट 6	12.35	12.29	0.11	0.01	उत्तीर्ण	उत्तीर्ण
पोर्ट 7	12.42	12.44	0.21	0.11	उत्तीर्ण	उत्तीर्ण
पोर्ट 8	12.23	12.18	0.11	0.01	उत्तीर्ण	उत्तीर्ण
पोर्ट 9	12.27	12.19	0.21	0.10	उत्तीर्ण	उत्तीर्ण
पोर्ट 10	12.38	12.17	0.02	0.04	उत्तीर्ण	उत्तीर्ण
पोर्ट 11	12.29	12.21	0.11	0.06	उत्तीर्ण	उत्तीर्ण
पोर्ट 12	12.42	12.27	0.08	0.07	उत्तीर्ण	उत्तीर्ण
इनपुट	ना				ना
मैक्स	12.43	12.44	0.21	0.11	एन/ए
मिन।	12.22	12.18	0.04	0.01	एन/ए
औसत	12.30	12.29	0.13	0.05	ना
एकरूपता	0.21	0.27	प्रत्यक्षता		> ५५
