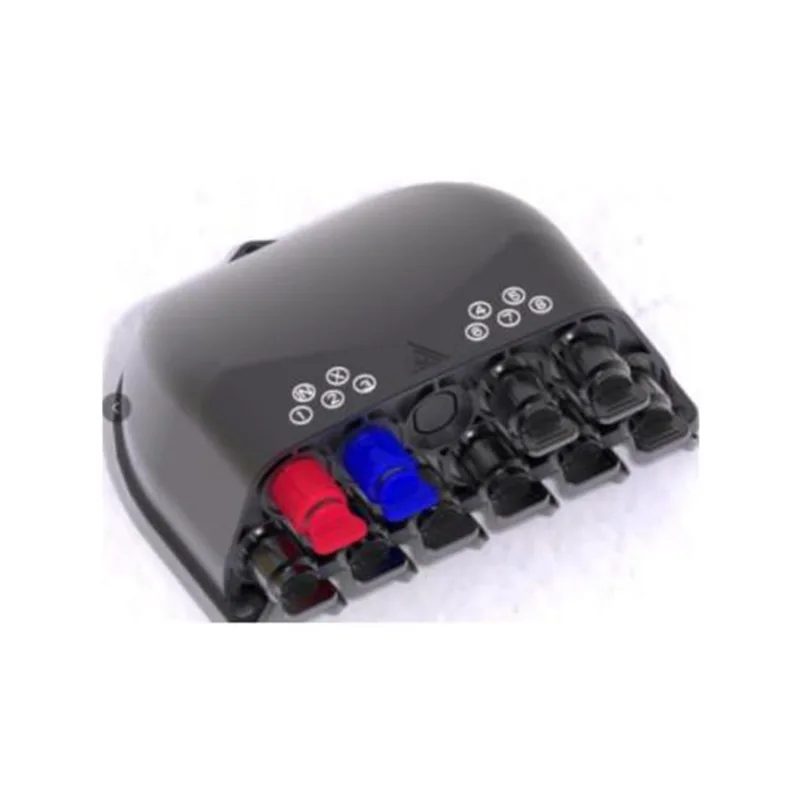

उत्पाद वर्णन

1। सामान्य

1.1 विवरण

सबसे उन्नत FTTX नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, FTTX नेटवर्क के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा सुरक्षा और प्रबंधन प्रदान करते हैं।

उत्पादन प्रकार	वर्गीकरण
GFS-8BY & -1	पूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्स

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

वह टी जी .652	एकल-मोड ऑप्टिकल फाइबर की विशेषताएं
IEC 60794-1-1	ऑप्टिकल फाइबर केबल्स-पार्ट 1-1: जेनेरिक स्पेसिफिकेशन-जनरल
IEC 60794-1-2	ऑप्टिकल फाइबर केबल्स-पार्ट 1-2: जेनेरिक स्पेसिफिकेशन-बेसिक ऑप्टिकल केबल टेस्ट प्रक्रिया

1.3 अनुप्रयोग वातावरण

वस्तु	कीमत
प्रचालन तापमान	-40 ºC ～+65 .C
स्थापना तापमान	-5 ºC ～+40 ºC
भंडारण तापमान	-40 ～C ～+65 .C
वायु - दाब	70 ～ 106kpa
सापेक्षिक आर्द्रता	≤93 ％ (+40 ℃)

2। विशेषताएँ

1। नीचे के शेल और ऊपरी कवर को गर्म प्लेट वेल्डिंग द्वारा वेल्डेड किया जाता है, जो वियोज्य नहीं है।

2। सामग्री: पीपी।

3। नमी का प्रमाण, जलरोधक, धूल-प्रूफ, एंटी-एजिंग।

4। IP68 तक सुरक्षा स्तर।

5। इंटीरियर 1x2 एफबीटी स्प्लिटर+ 1x8 पीएलसी स्प्लिटर या 1x8 पीएलसी स्प्लिटर से सुसज्जित है।

6। स्थापना विधि: पोल-माउंटेड, एरियल-माउंटेड, वॉल-माउंटेड।

7। इसे 30 मीटर 5 मिमी गोल केबल के भंडारण को पूरा करने के लिए ड्रॉप केबल स्टोरेज ट्रे से लैस किया जा सकता है।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

वस्तु	विशेष विवरण	टिप्पणी
आवास सामग्री	संशोधित पीपी प्लास्टिक
धातु गौण सामग्री	उच्च गुणवत्ता वाला स्टेनलेस स्टील

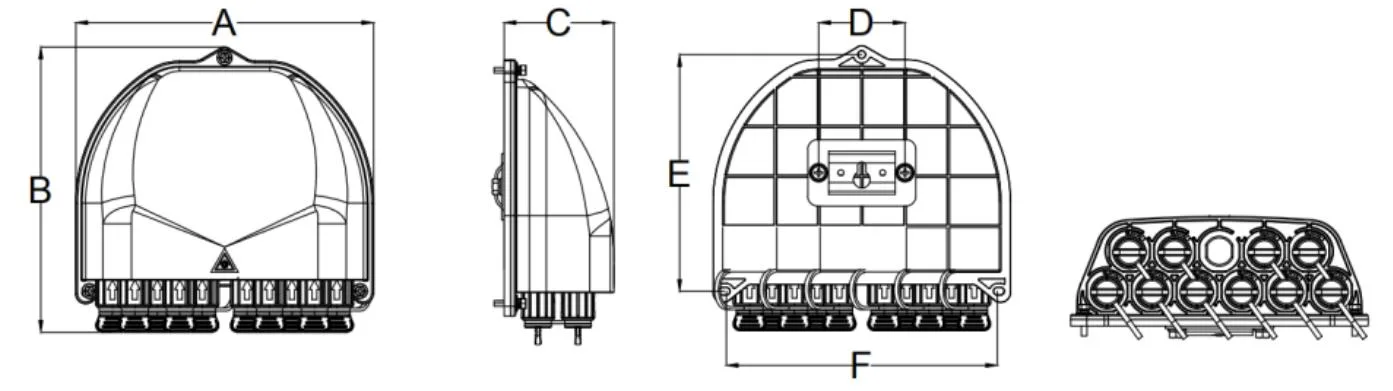

बाह्य आयाम (मिमी)	17117966 मिमी	एबीसी
रंग	काला
स्थापना छेद स्थिति (मिमी)	52142165	डीईएफ
पूर्व-कनेक्शन किए गए एडेप्टर की संख्या	10	GFS-8BY (1 लाल, 1 नीला, 8 काला)
पूर्व-कनेक्शन किए गए एडेप्टर की संख्या	9	GFS-8BY-1 (1 लाल, 8 काला)
फाड़नेवाला	1x2 एफबीटी स्प्लिटर+ 1x8 पीएलसी स्प्लिटर	GFS-8BY, 1x2 FBT स्प्लिटर का डिफ़ॉल्ट अनुपात 70%/30%है
फाड़नेवाला	1x8 पीएलसी स्प्लिटर	GFS-8BY-1
आईपी ग्रेड	IP68
ज्वलनशीलता	UL94-एचबी	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।
तटस्थ नमक स्प्रे परीक्षण	48H	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4। विन्यास

मुख्य ऑप्टिकल पैरामीटर

नमूना	फाड़नेवाला	(डीबी)		आरएल (डीबी)	(डीबी)	परिक्षण विधि
नमूना	फाड़नेवाला	फाड़नेवाला			वितरण बक्से	परिक्षण विधि
GFS-8BY	12 एफबीटी (90/10) + 18 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*2 एफबीटी (90%)	≤8.3	≥55DB	≤1.03	Il: IEC61300-3-4 विधि बी आरएल: IEC61300-3-6 विधि 1
		12 एफबीटी (10%) +1 8 पीएलसी	≤21.7	≥55DB	≤21.9
	12 एफबीटी (80/20) + 18 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*2 एफबीटी (80%)	≤1.4	≥55DB	≤1.6
		12 एफबीटी (20%) +1 8 पीएलसी	≤18.3	≥55DB	≤18.5
	12 एफबीटी (70/30) + 18 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*2 एफबीटी (70%)	≤2.1	≥55DB	≤2.3
		12 एफबीटी (30%) +1 8 पीएलसी	≤16.5	≥55DB	≤16.7
	12 एफबीटी (60/40) + 18 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*2 एफबीटी (60%)	≤2.8	≥55DB	≤3.0
		12 एफबीटी (40%) +1 8 पीएलसी	≤15.2	≥55DB	≤15.4
	12 एफबीटी (50/50) + 18 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*2 एफबीटी (50%)	≤3.8	≥55DB	≤4.0
		12 एफबीटी (50%) +1 8 पीएलसी	≤14.3	≥55DB	≤14.5
GFS-8BY-1	1x8 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	1*8 पीएलसी	≤10.5	≥55DB	≤10.7

ऊपर दी गई तालिका में दिखाए गए ऑप्टिकल पैरामीटर डिफ़ॉल्ट मान हैं, और आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

5। उत्पाद चित्र

5.1 उत्पाद केबल तरीके:

शीर्ष पर पीएलसी, नीचे पर एफबीटी

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY (1 * 2 FBT + 1 * 8 PLC स्प्लिटर केबल तरीके)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

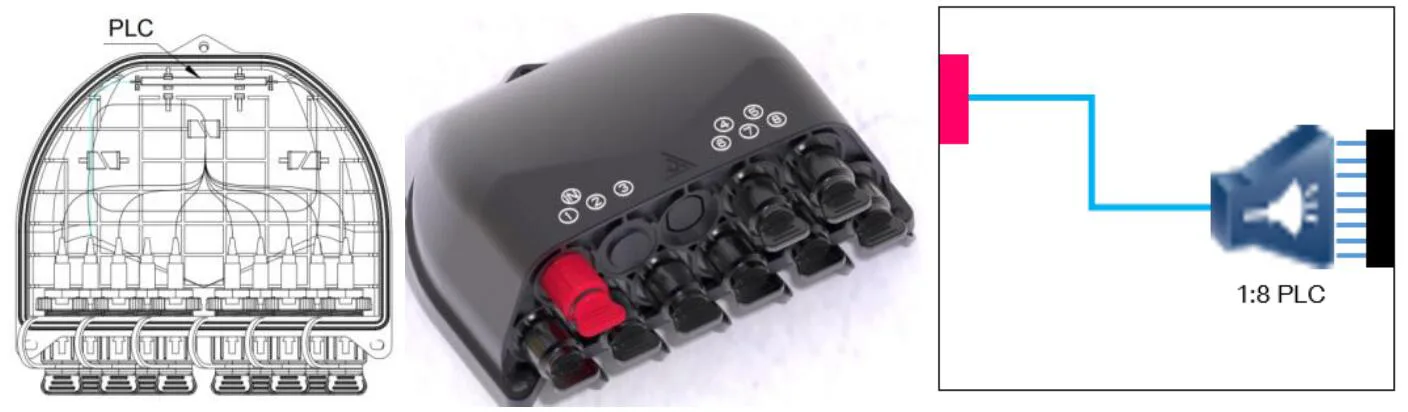

GFS-8BY-1 (1 * 8 PLC स्प्लिटर केबल तरीके)

5.2 विन्यास

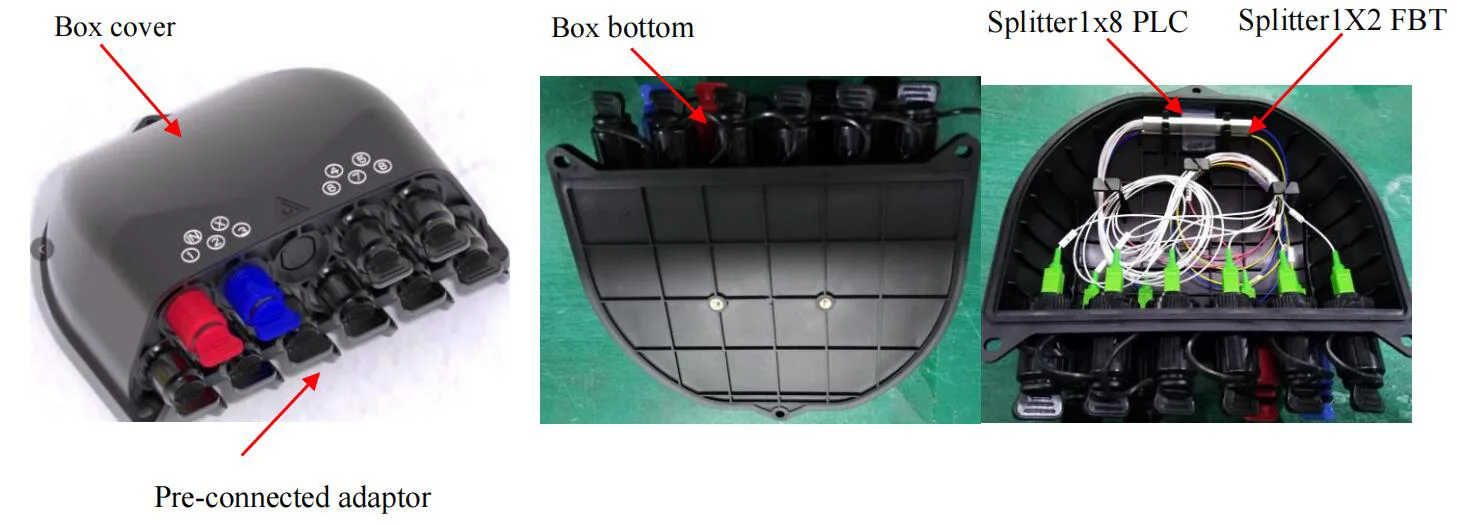

5.2.1 मुख्य भाग

नहीं।	नाम का हिस्सा	इकाई	मात्रा	टिप्पणी
1	बॉटम	पीसी	1
2	बक्सी कवर	पीसी	1
3	पूर्व-कनेक्टेड एडाप्टर	पीसी	10	GFS-8BY
4	पूर्व-कनेक्टेड एडाप्टर	पीसी	9	GFS-8BY-1
5	स्प्लिटर 1x2 एफबीटी	पीसी	1	केवल GFS-8BY में स्थापित
6	स्प्लिटर 1x8 पीएलसी	पीसी	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 सहायक उपकरण

नहीं।	नाम का हिस्सा	संदर्भ चित्र	इकाई	मात्रा	टिप्पणी
1	उपयोगकर्ता का मार्गदर्शन	/	पीसी	1	में
2	स्प्लिटर टेस्ट रिपोर्ट	/	पीसी	1	में
3	वॉल-माउंटेड किट		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध

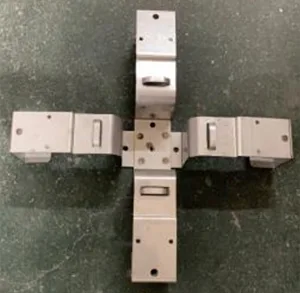

4	पोल-माउंटेड किट		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध
4	पोल-माउंटेड किट		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध
5	हवाई माउंटेड किट		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध

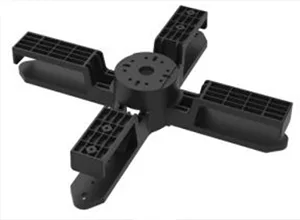

6	बूंद केबल भंडारण ट्रे		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध
7	बूंद केबल भंडारण ट्रे		तय करना	1	ग्राहक के रूप में वैकल्पिक अनुरोध

6। पर्यावरणीय विशेषताएं

यह उत्पाद ROHS पर्यावरण संरक्षण निर्देश के साथ अनुपालन करता है, और सीसा, कैडमियम, पारा, हेक्सावलेंट क्रोमियम, पॉलीब्रोमिनेटेड बाइफेनाइल (PBB) (PBB) और पॉलीब्रोमिनेटेड डिपेनील ईथर (PBDE) की सामग्री सीमा से अधिक नहीं है।

7। स्थापना

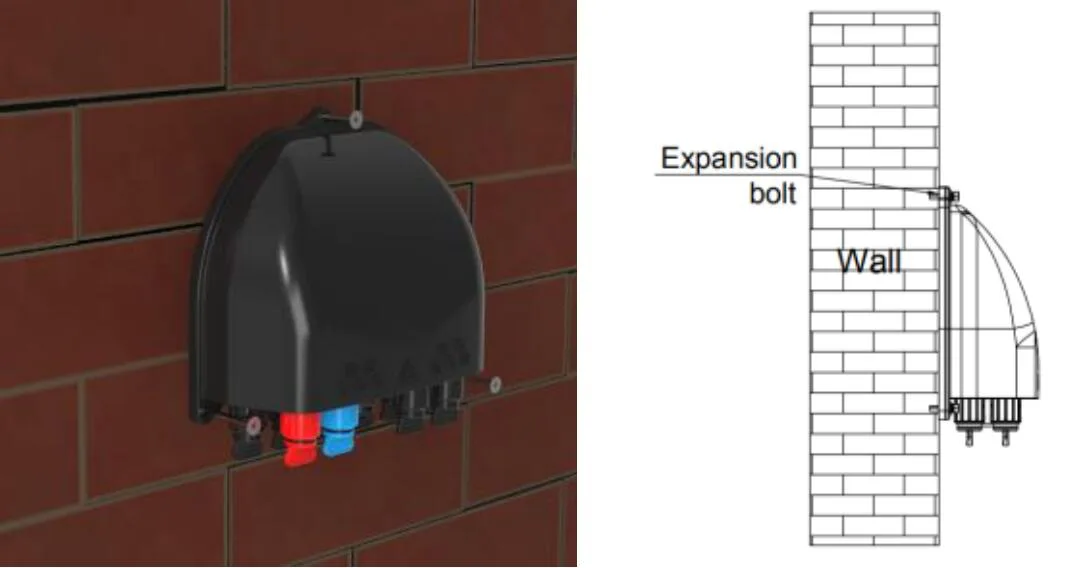

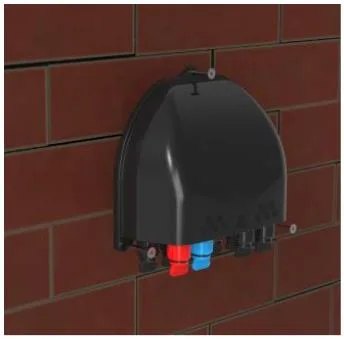

7.1। दीवार पर चढ़कर स्थापना

दीवार में 3 छेद ड्रिल करें आयाम के अनुसार, विस्तार प्लग .57.5*40 रखें, बॉक्स को छेदों से मेल खाने के लिए रखें और फास्टन करने के लिए शिकंजा का उपयोग करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

दीवार पर चढ़कर स्थापना

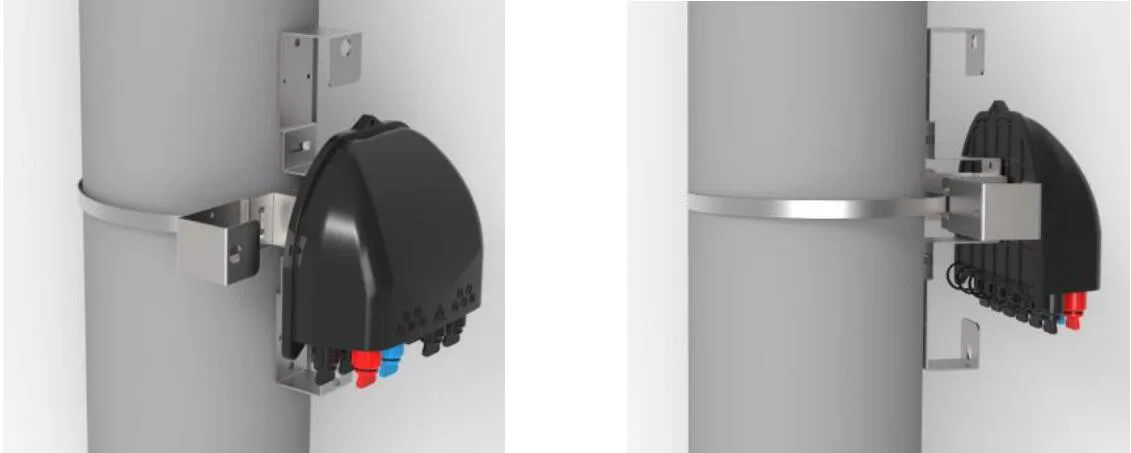

7.2। ध्रुव-माउंटेड स्थापना

बैक प्लेट के स्लॉट के माध्यम से हूप रिंग पास करें और इसे दूरसंचार पोल पर ठीक करें

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

ध्रुव घुड़सवार स्थापना

7.3। दीवार-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

ड्रॉप केबल स्टोरेज ट्रे माउंटिंग होल के आयाम के अनुसार दीवार में 4 छेद ड्रिल करें, विस्तार प्लग φ 8 * 40 रखें, बॉक्स को छेद से मेल खाने के लिए रखें, और फास्टन करें शिकंजा के साथ।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

दीवार-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ

7.4। पोल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

ड्रॉप केबल स्टोरेज ट्रे के स्लॉट के माध्यम से स्टेनलेस स्टील बेल्ट पास करें और इसे बकल के साथ पोल पर ठीक करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

पोल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

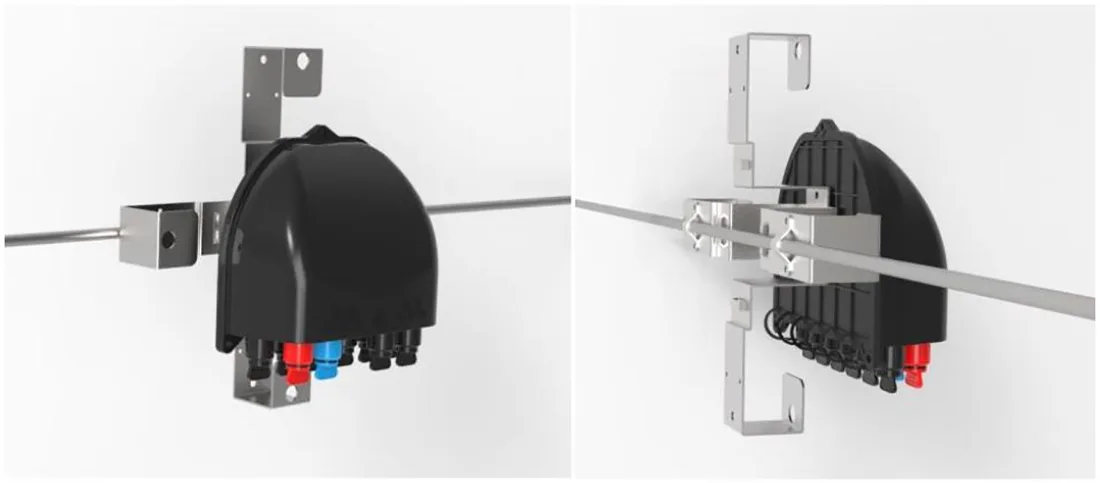

7.5। एरियल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

दूत को वितरण बॉक्स को ठीक करने के लिए छोटी धातु की प्लेट का उपयोग करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

एरियल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

8। कनेक्टर ऑपरेशन

8.1 पूर्व -कनेक्टेड एडाप्टर - ए） ई）

⚫ फाइबर कनेक्टर वामावर्त के तीर भाग को घुमाएं और धूल की टोपी को बाहर निकालें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ फाइबर कनेक्टर का तीर हिस्सा ऊपर है, फाइबर कनेक्टर को सॉकेट में डालें और फिर तीर को घुमाएं भाग दक्षिणावर्त।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 पूर्व -कनेक्टेड एडाप्टर - बी） एक्सएल）

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

Manther म्यान क्लॉक वाइज पर लेदर केबल क्लैंप सीट कैप को पेंच करें

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 पूर्व -कनेक्टेड एडाप्टर - सी

⚫ धूल की टोपी को हटाने के लिए तीर की दिशा में ऑप्टिकल फाइबर प्रीफॉर्म्ड प्लग पर स्लाइडिंग रिंग को धक्का दें; तीर की दिशा में एडाप्टर पर डस्ट कैप को बाहर निकालने के लिए बटन दबाएं।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ जब तक कि इसे उपवास न किया जाए, तब तक एडेप्टर बकल के साथ प्रीफॉर्म्ड प्लग के शरीर को संरेखित करें। एक ही तरह से दो धूल कवर को कनेक्ट करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ स्थापित पूर्वनिर्मित प्लग बकसुआ को छोड़ने के लिए स्लाइडिंग रिंग को धक्का देता है, और फिर इसे अलग करने के लिए मुख्य शरीर को पीछे खींचता है।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 प्री -कनेक्टेड एडाप्टर - डी

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ तीर की दिशा में प्री कनेक्टेड प्लग डी और प्री कनेक्टेड एडाप्टर डी को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 पूर्व -जुड़े एडाप्टर - ई (ए)

⚫ पूर्व कनेक्टेड प्लग एंटी क्लॉकवाइज को चालू करें और तीर की दिशा में प्री कनेक्टेड प्लग और डस्ट कवर खोलें

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ तीर की दिशा में प्री कनेक्टेड प्लग ई और प्री कनेक्टेड एडाप्टर ई को कनेक्ट करें, और इसे ठीक करने के लिए प्लग क्लॉकवाइज को घुमाएं।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 पूर्व -कनेक्टेड एडाप्टर -F

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

⚫ म्यान क्लॉकवाइज पर चमड़े के केबल क्लैंप सीट कैप को पेंच करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9। पैकेज

वस्तु	सामग्री	आकार (मिमी)	मात्रा	सकल वजन
स्वतंत्र उत्पाद पैकेजिंग	दफ़्ती	195x195x95	1	0.7
आउटर पैकेजिंग कार्टन	दफ़्ती	810x410x510	40	28.1
नोट: ड्रॉप केबल स्टोरेज ट्रे के बिना
