पूर्व-कनेक्टिव किए गए फाइबर ऑप्टिक केबल वितरण बॉक्स GFS-16SX

1। सामान्य1.1 विवरण सबसे उन्नत FTTX नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, FTTX नेटवर्क के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा सुरक्षा और प्रबंधन प्रदान करते हैं।उत्पादन प्रकारवर्गीकरणGFS-16SXपूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्सGFS-16SX की उपस्थिति 1......

जांच भेजें

उत्पाद वर्णन

1। सामान्य

1.1 विवरण

सबसे उन्नत FTTX नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, FTTX नेटवर्क के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा सुरक्षा और प्रबंधन प्रदान करते हैं।

उत्पादन प्रकार	वर्गीकरण
GFS-16SX	पूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्स

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

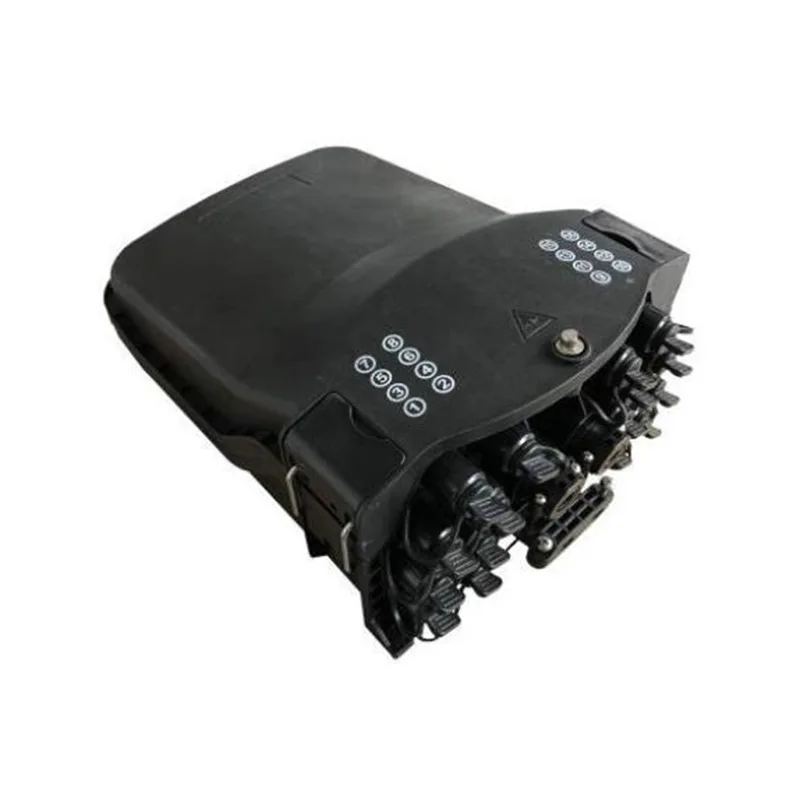

GFS-16SX की उपस्थिति

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

वह टी जी .652	एकल-मोड ऑप्टिकल फाइबर की विशेषताएं
IEC 60794-1-1	ऑप्टिकल फाइबर केबल्स-पार्ट 1-1: जेनेरिक स्पेसिफिकेशन-जनरल
IEC 60794-1-2	ऑप्टिकल फाइबर केबल्स-पार्ट 1-2: जेनेरिक स्पेसिफिकेशन-बेसिक ऑप्टिकल केबल टेस्ट प्रक्रिया

1.3 अनुप्रयोग वातावरण

वस्तु	कीमत
प्रचालन तापमान	-40 ºC ～+65 .C
स्थापना तापमान	-5 ºC ～+40 ºC
भंडारण तापमान	-40 ～C ～+65 .C
वायु - दाब	70 ～ 106kpa
सापेक्षिक आर्द्रता	≤93 ％ (+40 ℃)

2। विशेषताएँ

1। उन्नत संरचना डिजाइन, आसान संचालन और उचित रूटिंग।

2। सामग्री: पीपी+जीएफ।

3। नमी का प्रमाण, जलरोधक, धूल-प्रूफ, एंटी-एजिंग।

4। IP65 तक सुरक्षा स्तर।

5। 1 अंडाकार ऑप्टिकल केबल प्रविष्टि, 2 शाखा ऑप्टिकल केबल प्रविष्टियाँ और 16 पूर्व-जुड़े एडेप्टर।

6। विभिन्न प्रकार के स्प्लिस ट्रे उपलब्ध हैं।

7। स्थापना विधि: पोल-माउंटेड, एरियल-माउंटेड, दीवार-माउंटेड।

8। इसे 50 मीटर 5 मिमी गोल केबल के भंडारण को पूरा करने के लिए ड्रॉप केबल स्टोरेज ट्रे से लैस किया जा सकता है।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

वस्तु	विशेष विवरण	टिप्पणी

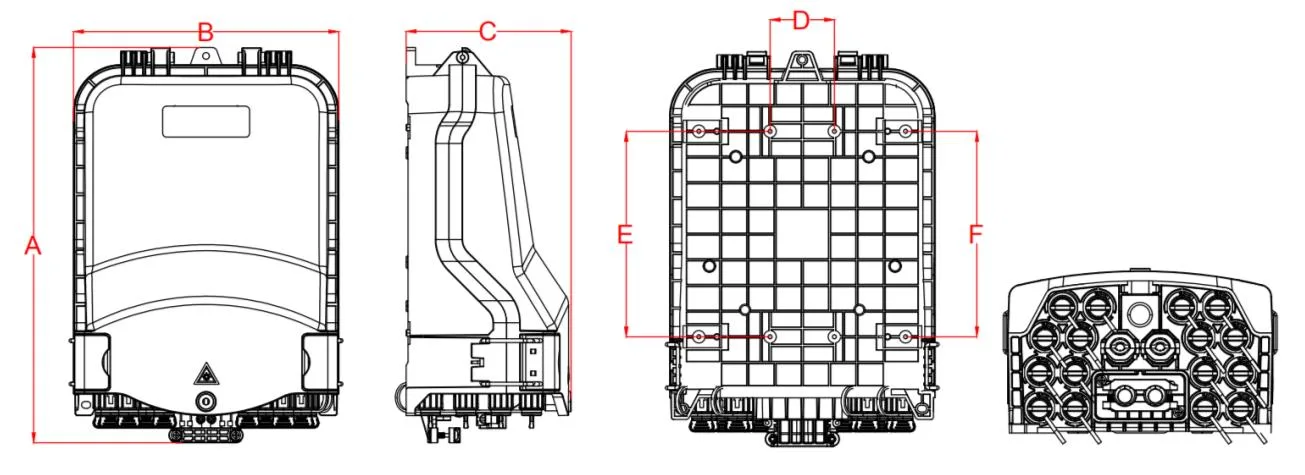

बाह्य आयाम (मिमी)	319.3214133 (एबीसी)
स्थापना छेद स्थिति (मिमी)	52166166 (DXEXF)
रंग	पैंटोन 428C	अनुकूलन
आकार और मात्रा ऑप्टिकल केबल होल का	1 अंडाकार ऑप्टिकल केबल प्रविष्टि, 2 शाखा ऑप्टिकल केबल प्रविष्टियाँ और 16 पूर्व-जुड़े एडेप्टर
संलयन क्षमता (अधिकतम)	48	ट्रे ए, 12x4 = 48, 2 परतें गर्मी-सिकुड़ाने योग्य स्प्लिस प्रोटेक्शन स्लीव।
	64	ट्रे बी, 8x8 = 64, 1 गर्मी-सिकुड़ा हुआ स्प्लिस सुरक्षा आस्तीन की परत।
	96	ट्रे सी, 8x12 = 96, 1 गर्मी-सिकुड़ा हुआ स्प्लिस सुरक्षा आस्तीन की परत।
	96	ट्रे डी, ट्रे ई, 24x4 = 96, 2 परतें गर्मी-सिकुड़ाने योग्य स्प्लिस प्रोटेक्शन स्लीव।
माइक्रो पीएलसी स्प्लिटर	1x2	स्प्लिटर आकार: 60x7x4 मिमी। टाइप ए में स्थापित किया जा सकता है और टाइप ई स्प्लिसिंग ट्रे, 1 पीसी प्रति स्प्लिसिंग ट्रे।
	1x4
	1x8
	1*16	स्प्लिटर आकार: 60x12x4 मिमी। टाइप A-1 में स्थापित किया जा सकता है, और टाइप ई -1 स्प्लिसिंग ट्रे, 1 पीसी प्रति स्प्लिसिंग ट्रे।
सबसे बड़े केबल व्यास में (मिमी)	ᴓ8 ~ 18
शाखा छेद का अधिकतम आकार (मिमी)	ᴓ16
आईपी संरक्षण स्तर	IP65
ज्वलनशीलता	मॉडिफ़ाइड अमेरिकन प्लान	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।
तटस्थ नमक स्प्रे परीक्षण (एनएसएस)	48 घंटे	इसे जरूरतों के अनुसार अनुकूलित किया जा सकता है।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

4। विन्यास

4.1 मुख्य ऑप्टिकल पैरामीटर

फाड़नेवाला	(डीबी)		आरएल (डीबी)	(डीबी)	परिक्षण विधि
फाड़नेवाला	फाड़नेवाला			वितरण बक्से	परिक्षण विधि
PIGTAIL-SC/APC-00-SM-SX (1C1F)- OD0.9MM-PVC-G657A2-CABLE रंग (चूक) -इंडूर-आरओएचएस -1.5 मी	≤0.3	≥55DB	≤0.5	Il: IEC61300-3-4 विधि बी आरएल: IEC61300-3-6 विधि 1
1x2 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	≤4.0	≥55DB	≤4.2
1x4 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	≤7.4	≥55DB	≤7.6
1x8 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	≤10.5	≥55DB	≤10.7
1x16 पीएलसी स्प्लिटर, SCAPC कनेक्टर के साथ	≤13.5	≥55DB	≤13.7

ऊपर दी गई तालिका में दिखाए गए ऑप्टिकल पैरामीटर डिफ़ॉल्ट मान हैं, और आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

5। उत्पाद चित्र

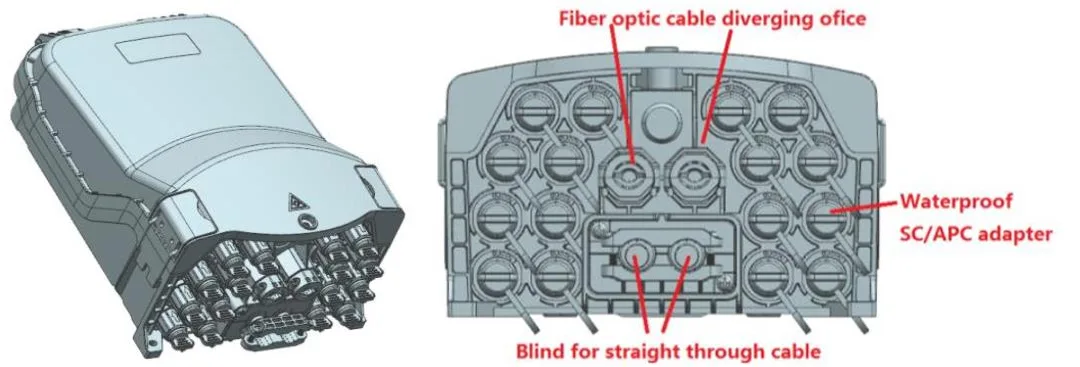

5.1 उत्पाद केबल तरीके:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

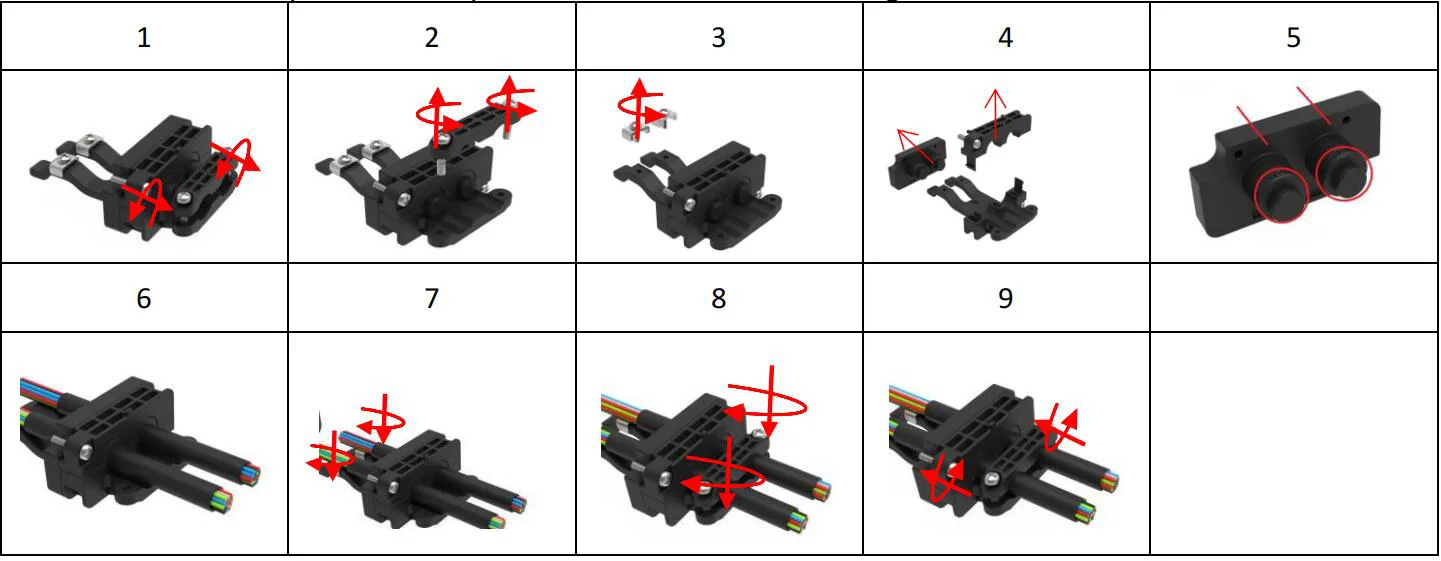

5.2 फास्ट प्लग

1। स्क्रू को ढीला करें और कनेक्शन को हटा दें।

2। स्क्रू को ढीला करें और दबाव प्लेट को हटा दें।

3। शक्ति सदस्य की संपीड़न प्लेट पर स्क्रू को ढीला करें।

4। रबर प्लग और प्लास्टिक भागों को हटा दें।

5। आवश्यक केबल आकार के अनुसार रबर प्लग को काटें।

6। रबर प्लग के माध्यम से छीन ली गई केबल को पास करें और रबर प्लग के साथ केबल को इकट्ठा करें।

।

8। दबाव प्लेट को नीचे दबाएं और ऑप्टिकल केबल को ठीक करने के लिए स्क्रू को कस लें।

9। ऑप्टिकल केबल के साथ घटकों को नीचे में धकेलें और शिकंजा कस लें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

5.3 फाइबर ऑप्टिक केबल द्विभाजन

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

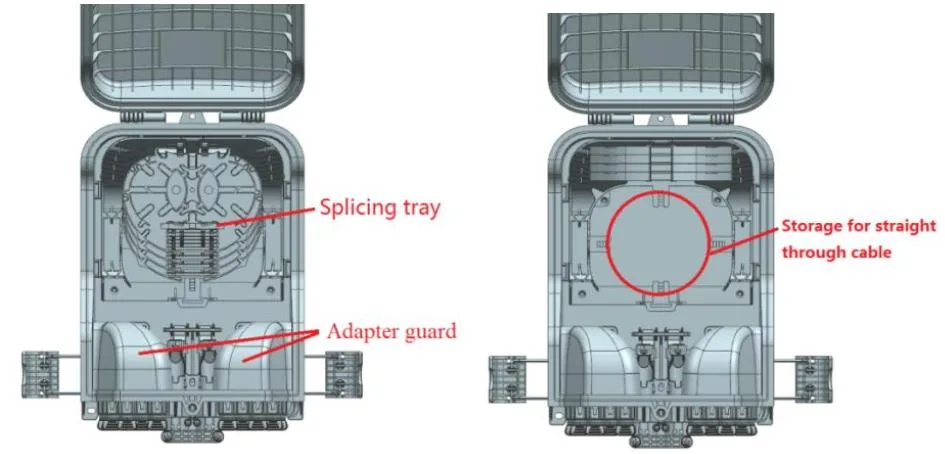

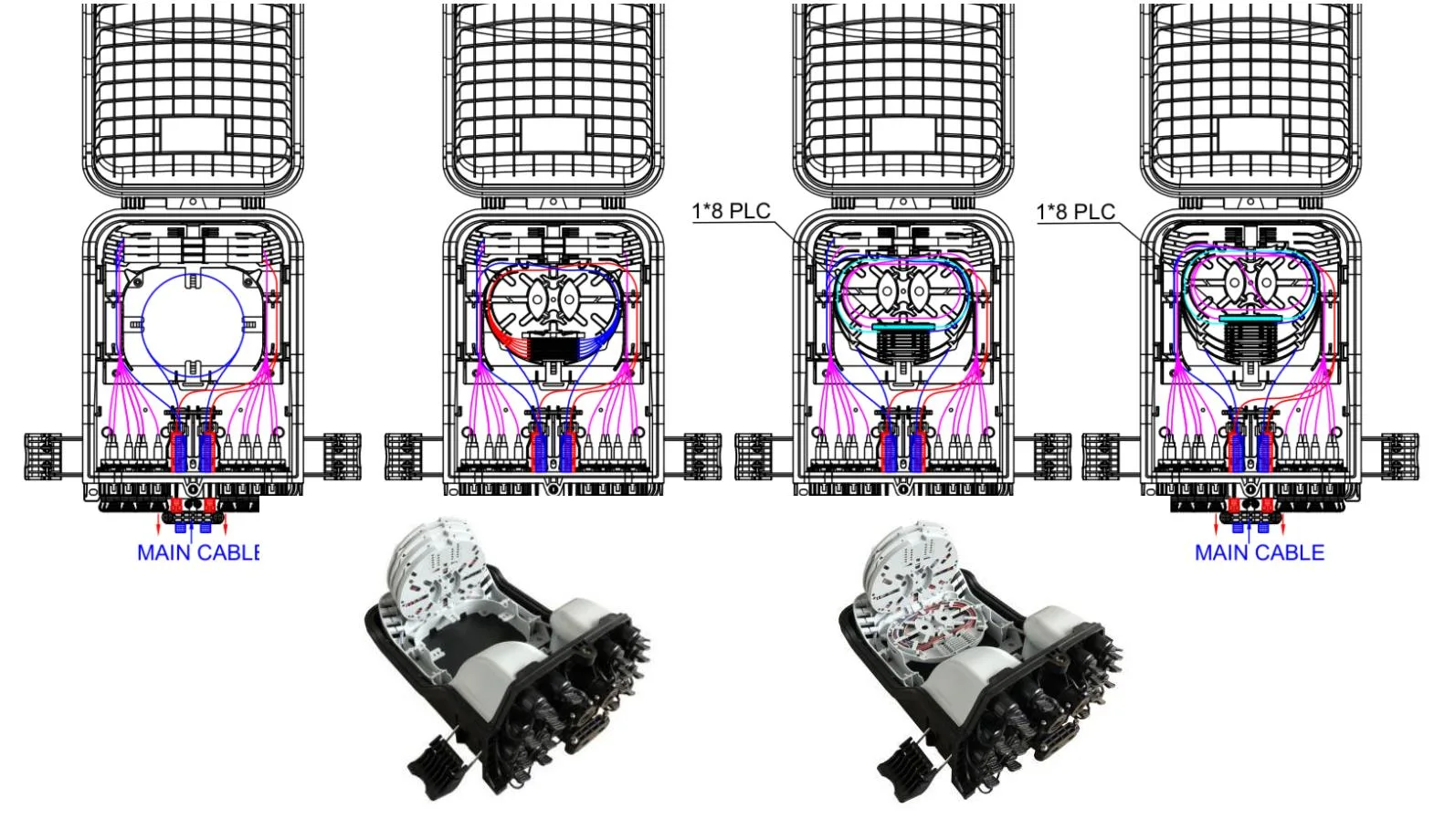

5.4 उत्पाद केबल तरीके

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

GFS-16SX रूटिंग आरेख

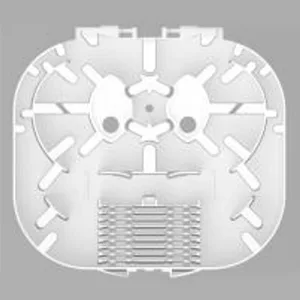

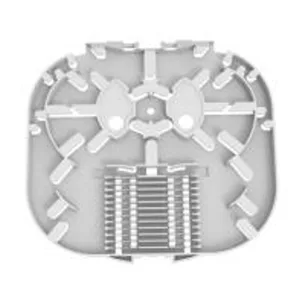

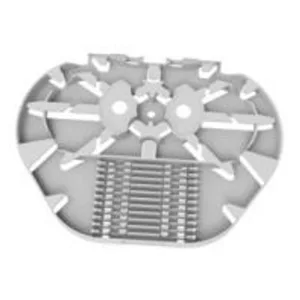

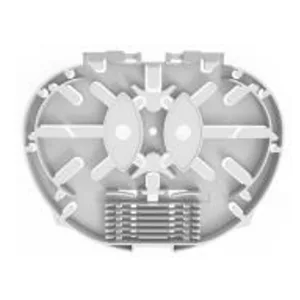

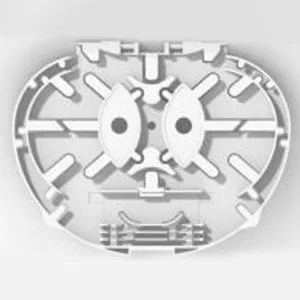

5.5 स्प्लिसिंग ट्रे

वस्तु	Splicing tray a	Splicing tray b	स्प्लिटर ट्रे ए -1	Splicing tray c
DIMENSIONS (एचडब्ल्यूडी, मिमी)	1341048	1341044	1341048
नेट वजन / किग्रा)	0.021	0.015	0.021
चित्र
रंग	RAL7035	RAL7035	RAL7035
सामग्री	पीसी+एबीएस	पीसी+एबीएस	पीसी+एबीएस
एक ट्रे की क्षमता (कोर)	12 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षात्मक आस्तीन)	8 (1 गर्मी की परत सिकुड़ने योग्य सुरक्षात्मक आस्तीन)	6 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षात्मक आस्तीन)
एक ट्रे की स्प्लिटर क्षमता (पीसी)	1 (पीएलसी 1x2, 1x4, 1x8, 0.9 मिमी फाइबर, 60x7x4 मिमी)	/	1 (पीएलसी 1x16, 0.9 मिमी फाइबर, 60x12x4 मिमी)
अधिकतम (पीसी)	4	8	4
डिफ़ॉल्ट (पीसी)	2	/	/
नोट: 1। उपरोक्त ट्रे को आवश्यकताओं के अनुसार मिलाया जा सकता है। 2। कॉन्फ़िगरेशन नियम: 1a = 2b = 2c = 1d = 1e = 2f 3। फाइबर डिस्क के प्रकार लगातार बढ़ रहे हैं

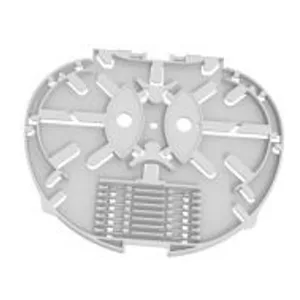

वस्तु	Splicing tray c	Splicing tray d	Splicing tray e	स्प्लिसिंग ट्रे ई -1
आयाम (एच* डब्ल्यू*डी, मिमी)	1361044	1361048	1351258	1351258
नेट वजन / किग्रा)	0.018	0.024	0.033	0.033
चित्र
रंग	RAL7035	RAL7035	RAL7035	RAL7035
सामग्री	पीसी+एबीएस	पीसी+एबीएस	पीसी+एबीएस	पीसी+एबीएस
एक ट्रे की क्षमता (कोर)	12 (1 गर्मी की परत सिकुड़ने योग्य सुरक्षात्मक आस्तीन)	24 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षा आस्तीन)	24 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षा आस्तीन)	18 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षा आस्तीन)
एक ट्रे की स्प्लिटर क्षमता (पीसी)	/	/	1 (पीएलसी 1x2, 1x4, 1x8, 0.9 मिमी फाइबर, 60x7x4 मिमी)	1 (पीएलसी 1x16, 0.9 मिमी फाइबर, 60x12x4 मिमी)
अधिकतम (पीसी)	8	4	4	4
डिफ़ॉल्ट (पीसी)	/	/	/	/
टिप्पणी: 1। उपरोक्त ट्रे को आवश्यकताओं के अनुसार मिलाया जा सकता है। 4। कॉन्फ़िगरेशन नियम: 1a = 2b = 2c = 1d = 1e = 2f 3. फाइबर डिस्क के प्रकार लगातार बढ़ रहे हैं

5.3 सहायक उपकरण

नहीं।	नाम का हिस्सा	संदर्भ चित्र	इकाई	मात्रा	टिप्पणी
1	उपयोगकर्ता का मार्गदर्शन	/	पीसी	1	में
2	स्प्लिटर टेस्ट रिपोर्ट	/	पीसी	1	में

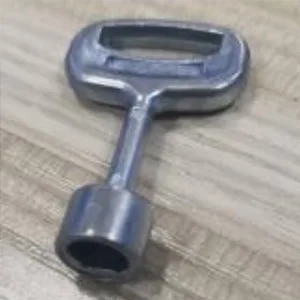

3	चाबी		पीसी	1	"डी" प्रकार

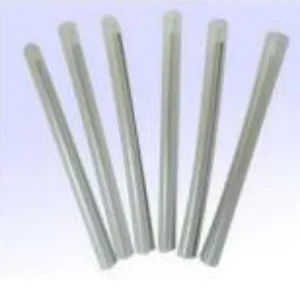

4	गर्मी-सिकोड़ने योग्य सुरक्षा आस्तीन		पीसी	16	एल = 45 मिमी, ग्राहक के अनुरोध के रूप में वैकल्पिक
5	नायलॉन केबल टाई		पीसी	10	3x100 मिमी

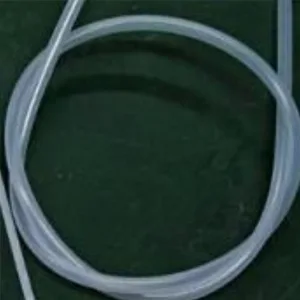

6	नंगे फाइबर संरक्षण ट्यूब		पीसी	1	OD5MM x 50 सेमी

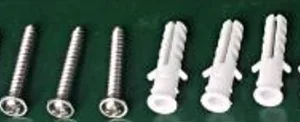

7	वॉल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक। विस्तारित प्लास्टिक प्लग .57.5x40 मिमी, फिलिप्स सेल्फ-टैपिंग स्क्रू M5x40 मिमी।

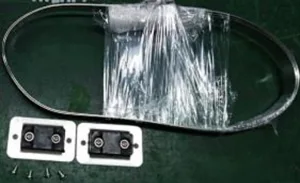

8	पोल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक
9	हवाई माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक
10	ड्रॉप केबल स्टोरेज ट्रे		पीसी	2	ग्राहक के अनुरोध के रूप में वैकल्पिक

6। पर्यावरणीय विशेषताएं

यह उत्पाद ROHS पर्यावरण संरक्षण निर्देश के साथ अनुपालन करता है, और लीड, कैडमियम, पारा, हेक्सावेलेंट क्रोमियम, पॉलीब्रोमिनेटेड बाइफेनाइल (PBB) और पॉलीब्रोमिनेटेड डिपेनाइल ईथर (PBDE) की सामग्री सीमा से अधिक नहीं है।

7। स्थापना

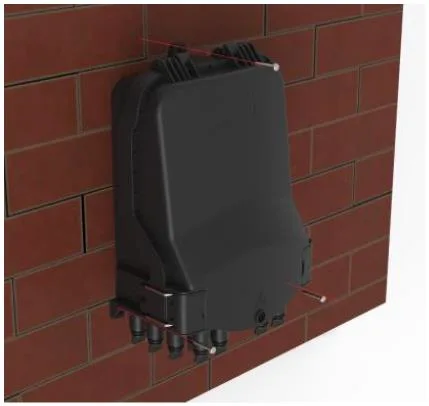

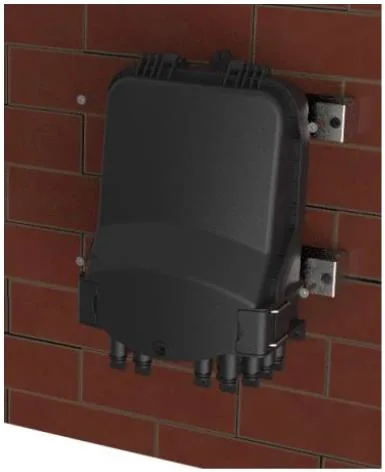

7.1। दीवार पर चढ़कर स्थापना

दीवार में 3 छेद ड्रिल करें तालिका 2 में आयाम के अनुसार, विस्तार प्लग, 7.5*40 रखें, बॉक्स को छेदों से मेल खाने के लिए रखें और फास्टन करने के लिए शिकंजा का उपयोग करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

दीवार पर चढ़कर स्थापना

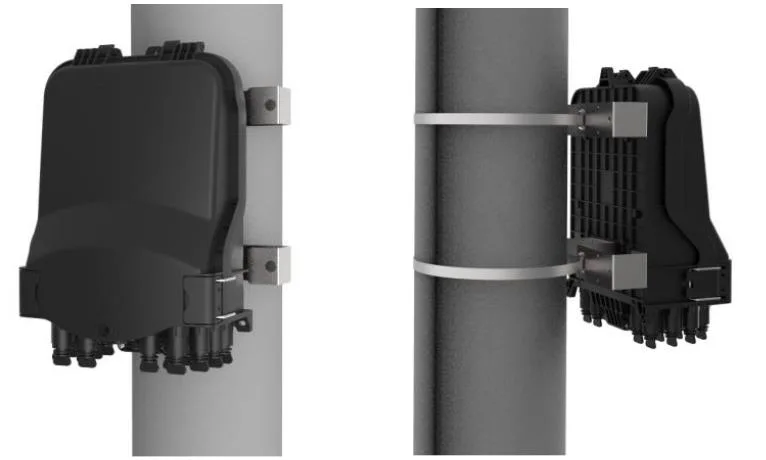

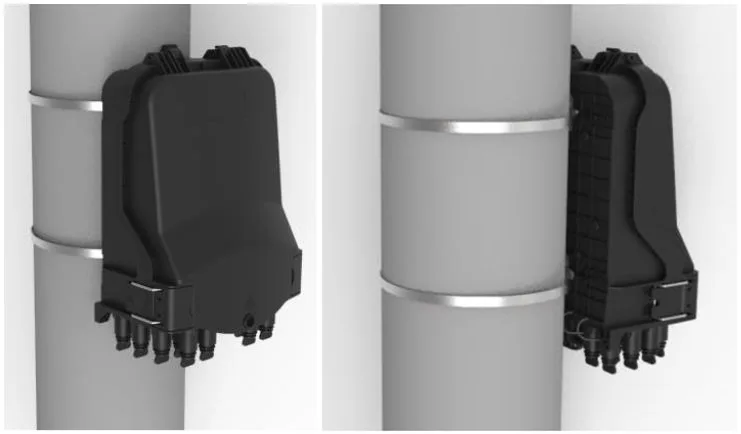

7.2। ध्रुव-माउंटेड स्थापना

बैक प्लेट के स्लॉट के माध्यम से हूप रिंग पास करें और इसे दूरसंचार पोल पर ठीक करें

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

ध्रुव घुड़सवार स्थापना

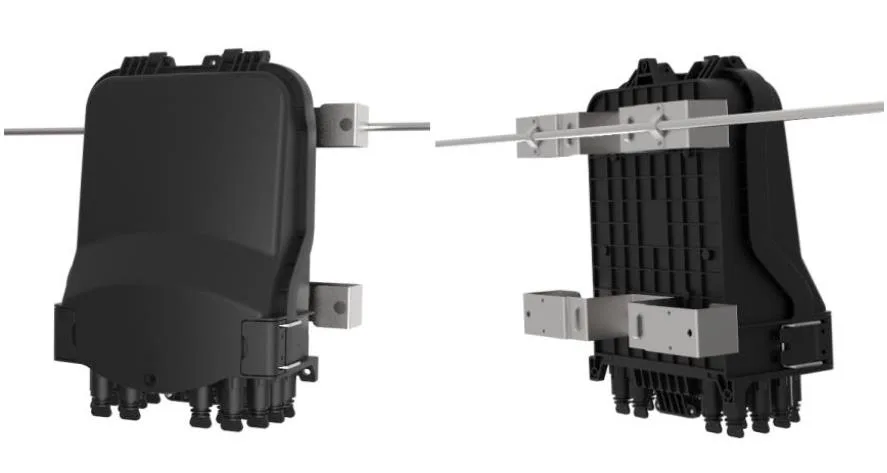

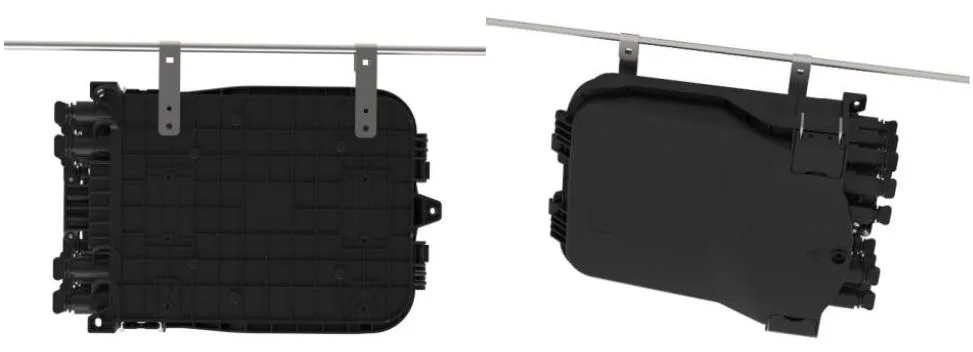

7.3 ओवरहेड संरचना

ओवरहेड के चेसिस पर स्थापित दोनों को तार पर लटका दिया गया, और फिर बोल्ट किया गया, मामले को गिरना बंद कर दिया। (पिक 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

ओवरहेड संरचना

7.4 दीवार-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

ड्रॉप केबल स्टोरेज ट्रे माउंटिंग होल के आयाम के अनुसार दीवार में 4 छेद ड्रिल करें, विस्तार प्लग, 7.5 * 40 रखें, बॉक्स को छेद से मेल खाने के लिए रखें, और शिकंजा के साथ फास्ट करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

दीवार-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

7.5 पोल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

ड्रॉप केबल स्टोरेज ट्रे के स्लॉट के माध्यम से स्टेनलेस स्टील बेल्ट पास करें और इसे बकल के साथ पोल पर ठीक करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

पोल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

7.6। एरियल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

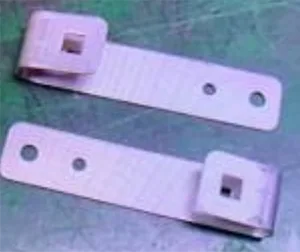

दूत को वितरण बॉक्स को ठीक करने के लिए छोटी धातु की प्लेट का उपयोग करें।

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

एरियल-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

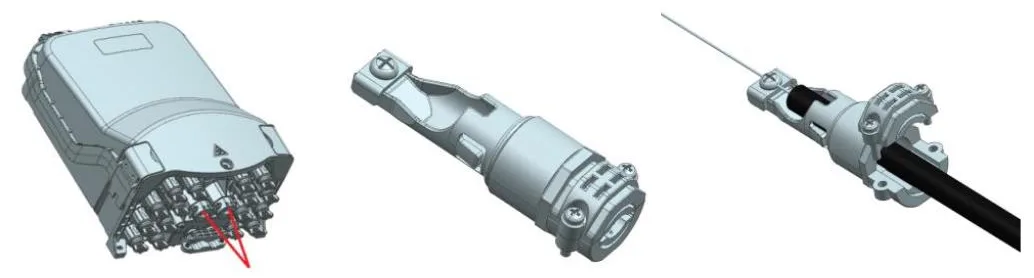

8। कनेक्टर ऑपरेशन

8.1 पूर्व -कनेक्टेड एडाप्टर - ए） ई）

⚫ फाइबर कनेक्टर वामावर्त के तीर भाग को घुमाएं और धूल की टोपी को बाहर निकालें।

Pre-connected adapter - A（ E）

⚫ फाइबर कनेक्टर का तीर हिस्सा ऊपर है, फाइबर कनेक्टर को सॉकेट में डालें और फिर तीर को घुमाएं भाग दक्षिणावर्त।

Pre-connected adapter - A（ E）

8.2 पूर्व -कनेक्टेड एडाप्टर - बी） एक्सएल）

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

Manther म्यान क्लॉक वाइज पर लेदर केबल क्लैंप सीट कैप को पेंच करें

Pre-connected adapter - B（XL）

8.3 पूर्व -कनेक्टेड एडाप्टर - सी

⚫ धूल की टोपी को हटाने के लिए तीर की दिशा में ऑप्टिकल फाइबर प्रीफॉर्म्ड प्लग पर स्लाइडिंग रिंग को धक्का दें; तीर की दिशा में एडाप्टर पर डस्ट कैप को बाहर निकालने के लिए बटन दबाएं।

Pre-connected adapter - C
