बहुउद्देश्यीय वितरण फाइबर ऑप्टिक केबल () 24F)

मल्टी-पर्पस डिस्ट्रीब्यूशन फाइबर ऑप्टिक केबल (of24F) मल्टी-कोर सब-यूनिट्स (φ900μM तंग-बफर ऑप्टिकल फाइबर, अरामिड सुदृढीकरण तत्वों), गैर-मेटैलिक सेंट्रल सुदृढीकरण कोर का उपयोग करता है (LSZH, लो-स्मोक, हैलोजेन-फ्री, फ्लेम-रिटार्डेंट) म्यान को बाहर की तरफ बाहर किया जाता है।

जांच भेजें

उत्पाद वर्णन

विशेषताएँ

फंसे हुए गैर-धातु शक्ति सदस्य संरचना सुनिश्चित करें कि केबल बड़ी तन्यता ताकत को सहन करें

तंग बफर फाइबर में उत्कृष्ट लौ-रिटार्डेंट प्रदर्शन होता है

शक्ति सदस्य के रूप में aramid यार्न केबल के रूप में उत्कृष्ट तन्यता ताकत है

बाहरी सामग्री संक्षारण-प्रतिरोधी, जलरोधी, यूवी-प्रतिरोधी, लौ-मंदक और पर्यावरण के अनुकूल है।

अनुप्रयोग

उद्देश्य केबल वितरण

एक इमारत में बैकबोन वितरण केबल

बहु ऑप्टिकल फाइबर पैचकॉर्ड

मानकों

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, आदि के मानकों को पूरा करें, साधारण PVC उत्पादों के अलावा, ऐसे उत्पाद भी हैं जो UL OFNR और OFNP प्रमाणपत्रों को पारित कर चुके हैं। LSZH उत्पाद IEC60332-1 या IEC60332-3C को पूरा करने के लिए विभिन्न सामग्रियों का उपयोग करते हैं।

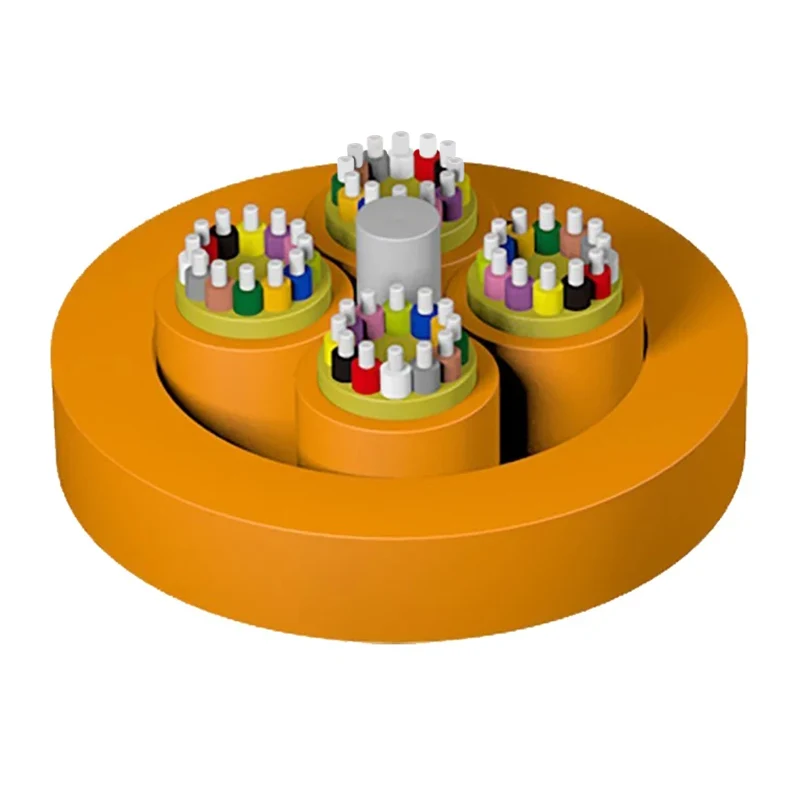

संरचना ड्राइंग

1। फाइबर

2। उप-इकाई

3। अरामिद यार्न

4। केंद्रीय शक्ति सदस्य

5। जैकेट

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

तकनीकी मापदंड

केबल मॉडल	केबल व्यास (मिमी)	केबल वजन (रेफ) (किग्रा/किमी)		तन्यता ताकत लंबी/अल्पावधि (एन)	क्रश प्रतिरोध लंबी/अल्पावधि (एन/100 मिमी)	झुकने वाला त्रिज्या गतशील स्थैतिक (मिमी)
केबल मॉडल	केबल व्यास (मिमी)	पीवीसी जैकेट	LSZH जैकेट	तन्यता ताकत लंबी/अल्पावधि (एन)	क्रश प्रतिरोध लंबी/अल्पावधि (एन/100 मिमी)	झुकने वाला त्रिज्या गतशील स्थैतिक (मिमी)
24	12.3 ± 0.5	117	124	200/660	300/1000	20 डी/10 डी
36	14.5 ± 0.5	171	180	200/660	300/1000	20 डी/10 डी
48	14.8 ± 0.5	161	170	400/1320	300/1000	20 डी/10 डी
72	17.5 ± 0.5	244	254	400/1320	300/1000	20 डी/10 डी
96	20.7 ± 0.5	351	366	400/1320	300/1000	20 डी/10 डी
144	24.8 ± 0.5	443	451	400/1320	300/1000	20 डी/10 डी

ऑप्टिकल विशेषताओं

तंतु -प्रकार	क्षीणन				Ofl	प्रभावी मोड बैंडविड्थ	10 gbit/s ईथरनेट लिंक लंबाई	न्यूनतम मोड़ त्रिज्या
स्थिति	1310/1550NM		850/1300NM		850/1300NM	850NM	850NM	/
विशिष्ट मूल्य	अधिकतम मूल्य	विशिष्ट मूल्य	अधिकतम मूल्य		850/1300NM	850NM	850NM	/
इकाई	डीबी/किमी	डीबी/किमी	डीबी/किमी	डीबी/किमी	MHz.km	MHz.km	m	मिमी
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
