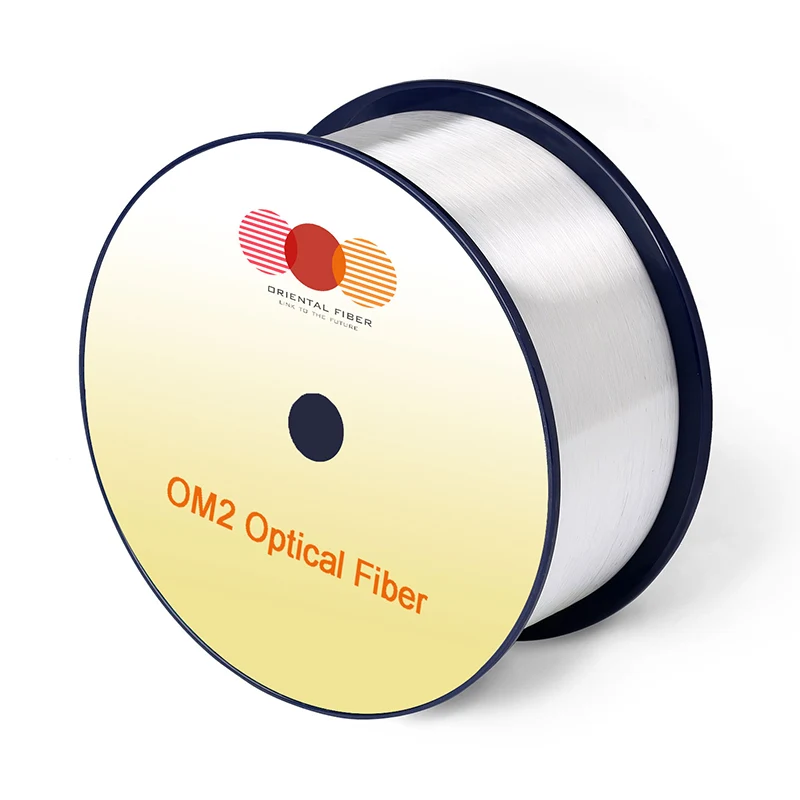

बहु-मोड ऑप्टिकल फाइबर OM2

विशेषताएँ

स्थितियाँ

निर्दिष्ट मान

इकाइयों

ज्यामिति विशेषताएँ

कोर व्यास

-

50 ± 2.5

[μM]

अव्यवस्थित गैर-संभ्रांतता

-

≤5.0

[%]

तानाशाह

-

125.0 ± 1.0

[μM]

गैर-सर्कुलरता को रोकना

-

≤1.0

[%]

कोटिंग व्यास

-

245 ± 7

[μM]

कोटिंग/क्लैडिंग सांद्रता त्रुटि

-

≤10.0

[μM]

गैर-गोलीबारी

-

≤6.0

[%]

कोर/क्लैडिंग सांद्रता त्रुटि

-

≤1.5

[μM]

प्रसव की लंबाई

-

17.6 तक

[किमी/रील]

ऑप्टिकल विशेषताओं

क्षीणन

850NM

≤2.3

[डीबी/किमी]

1300NM

≤0.6

[डीबी/किमी]

अति मोडल बैंडविड्थ

850NM

≥500

[मेगाहर्ट्ज · किमी]

1300NM

≥500

[मेगाहर्ट्ज · किमी]

संख्यात्मक एपर्चर

-

0.200 ± 0.015

-

समूह अपवर्तक सूचकांक

850NM

1.482

-

1300NM

1.477

-

शून्य फैलाव तरंग दैर्ध्य λ0

-

1295-1340

[एनएम]

शून्य फैलाव ढलान ， S0

1295NM−λ0≤1310nm

≤0.105

[PS/(NM2 · किमी)]]

1310NM−λ0−1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · किमी)]]

मैक्रो झुकना हानि

-

-

-

2 टर्न @ 15 मिमी त्रिज्या

850NM

≤0.1

[DB]

1300NM

≤0.3

[DB]

2 टर्न @ 7.5 मिमी त्रिज्या

850NM

≤0.2

[DB]

1300NM

≤0.5

[DB]

बैकस्कैटर विशेषताओं

1300NM

चरण (द्विदिश माप का मतलब)

-

≤0.10

[DB]

फाइबर की लंबाई और बिंदु असंतोष पर अनियमितता

-

≤0.10

[DB]

क्षीणन एकरूपता

-

≤0.08

[डीबी/किमी]

पर्यावरणीय विशेषताओं

850NM और 1300NM

तापमान साइकिल चलाना

-60 ℃ से 85 ℃

≤0.10

[डीबी/किमी]

तापमान-ह्यूमिसिटी साइक्लिंग

-10 ℃ से 85 ， ， 4% से 98% आरएच

≤0.10

[डीबी/किमी]

जल -विसर्जन

23 ℃, 30 दिन

≤0.10

[डीबी/किमी]

सूखी गर्मी

85 ℃ ， 30 दिन

≤0.10

[डीबी/किमी]

नम गर्मी

85 ℃, 85% आरएच ， 30 दिन

≤0.10

[डीबी/किमी]

यांत्रिक विनिर्देश

प्रमाण परीक्षण

-

≥9.0

[एन]

-

≥1.0

[%]

-

≥100

[केपीएसआई]

कोटिंग पट्टी बल

विशिष्ट औसत बल

1.5

[एन]

चरम बल

।

[एन]

गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडी, ठेठ)

-

20

-
