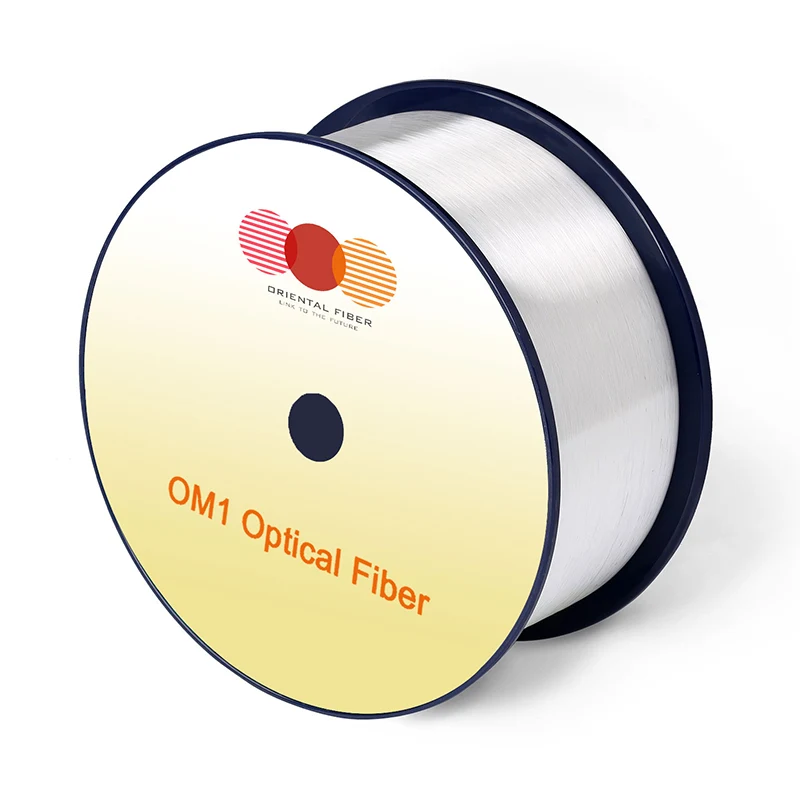

बहु-मोड ऑप्टिकल फाइबर OM1

विशेषताएँ

स्थितियाँ

निर्दिष्ट मान

इकाइयों

ज्यामिति विशेषताएँ

कोर व्यास

-

62.5 ± 2.5

[μM]

अव्यवस्थित गैर-संभ्रांतता

-

≤5.0

[%]

तानाशाह

-

125.0 ± 1.0

[μM]

गैर-सर्कुलरता को रोकना

-

≤1.0

[%]

कोटिंग व्यास

-

245 ± 7

[μM]

कोटिंग/क्लैडिंग सांद्रता त्रुटि

-

≤10.0

[μM]

गैर-गोलीबारी

-

≤6.0

[%]

कोर/क्लैडिंग सांद्रता त्रुटि

-

≤1.5

[μM]

प्रसव की लंबाई

-

17.6 तक

[किमी/रील]

ऑप्टिकल विशेषताओं

क्षीणन

850NM

≤2.7

[डीबी/किमी]

1300NM

≤0.6

[डीबी/किमी]

Fi lled मोडल बैंडविड्थ से अधिक

850NM

≥200

[मेगाहर्ट्ज · किमी]

1300NM

≥500

[मेगाहर्ट्ज · किमी]

संख्यात्मक एपर्चर

-

0.275 ± 0.015

-

समूह अपवर्तक सूचकांक

850NM

1.496

-

1300NM

1.491

-

शून्य फैलाव तरंग दैर्ध्य λ0

-

1320 ~ 1365

[एनएम]

शून्य फैलाव ढलान ， S0

1320nm λ0 ≤1348nm

≤0.11

[PS/(NM2 · किमी)]]

1348nm। λ0 ≤1365nm

≤0.001 （1458-L0）

[PS/(NM2 · किमी)]]

मैक्रोबेंडिंग लॉस

-

-

-

100 टर्न @ 37.5 मिमी त्रिज्या

850NM

≤0.50

[DB]

1300NM

≤0.50

[DB]

बैकस्कैटर विशेषताओं

1300NM

चरण （द्विदिश माप का मतलब）

-

≤0.10

[DB]

फाइबर की लंबाई और बिंदु असंतोष पर अनियमितता

-

≤0.10

[DB]

क्षीणन एकरूपता

-

≤0.10

[डीबी/किमी]

पर्यावरणीय विशेषताओं

850NM और 1300NM

तापमान साइकिल चलाना

-60 ℃ से 85 ℃

≤0.10

[डीबी/किमी]

तापमान-ह्यूमिसिटी साइक्लिंग

-10 ℃ से 85 ， ， 4% से 98% आरएच

≤0.10

[डीबी/किमी]

जल -विसर्जन

23 ℃, 30 दिन

≤0.10

[डीबी/किमी]

सूखी गर्मी

85 ℃ ， 30 दिन

≤0.10

[डीबी/किमी]

नम गर्मी

85 ℃, 85% आरएच ， 30 दिन

≤0.10

[डीबी/किमी]

यांत्रिक विनिर्देश

प्रमाण परीक्षण

-

≥9.0

[एन]

-

≥1.0

[%]

-

≥100

[केपीएसआई]

कोटिंग पट्टी बल

विशिष्ट औसत बल

1.5

[एन]

चरम बल

।

[एन]

गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर （एनडी, ठेठ）

-

20

-
