हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल फंसे ढीले ट्यूब केबल GDTA53

हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल फंसे ढीले ट्यूब केबल GDTA53 को उच्च मापांक प्लास्टिक से बने ढीली ट्यूब में और भराव से भरा हुआ है। ऑप्टिकल केबल का केंद्र एक धातु सुदृढीकरण कोर है। ट्यूब और तांबे के तार (आवश्यक विनिर्देशों) को केबल कोर बनाने के लिए केंद्रीय सुदृढीकरण कोर के चारों ओर घुमाया जाता है। केबल कोर ऑप्टिकल केबल फिलर्स से भरा होता है और टुकड़े टुकड़े में एल्यूमीनियम टेप के साथ बख्तरबंद होता है, फिर एक पीई इनर म्यान को बाहर निकाल दिया जाता है और नालीदार स्टील टेप के साथ बख्तरबंद होता है, और अंत में एक पीई बाहरी म्यान को बाहर निकाल दिया जाता है।

जांच भेजें

उत्पाद वर्णन

विशेषताएँ

● अच्छा यांत्रिक और तापमान प्रदर्शन;

● बिजली की आपूर्ति और सिग्नल ट्रांसमिशन समस्याओं को हल करें, और उपकरणों के लिए केंद्रीकृत निगरानी और बिजली की आपूर्ति के रखरखाव प्रदान करें;

● बिजली की आपूर्ति की प्रबंधकता में सुधार करें, बिजली की आपूर्ति के समन्वय और रखरखाव को कम करें;

● खरीद लागत को कम करें और निर्माण लागत बचाने;

● मुख्य रूप से वितरित बेस स्टेशनों के डीसी रिमोट पावर सप्लाई सिस्टम में बीबीयू और आरआरयू के बीच संबंध के लिए उपयोग किया जाता है;

● भूमिगत स्थापना के लिए उपयुक्त

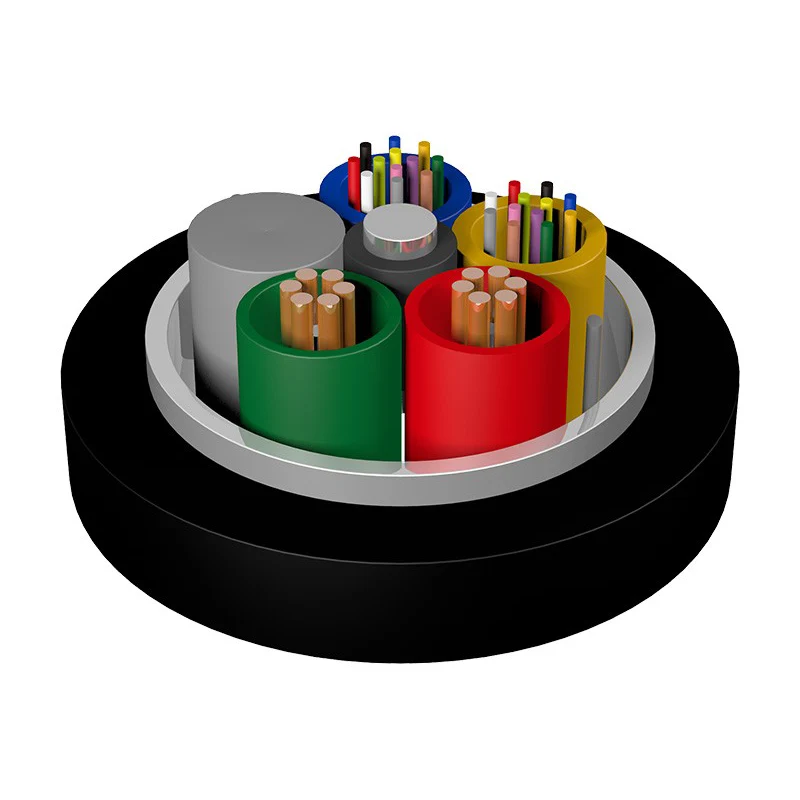

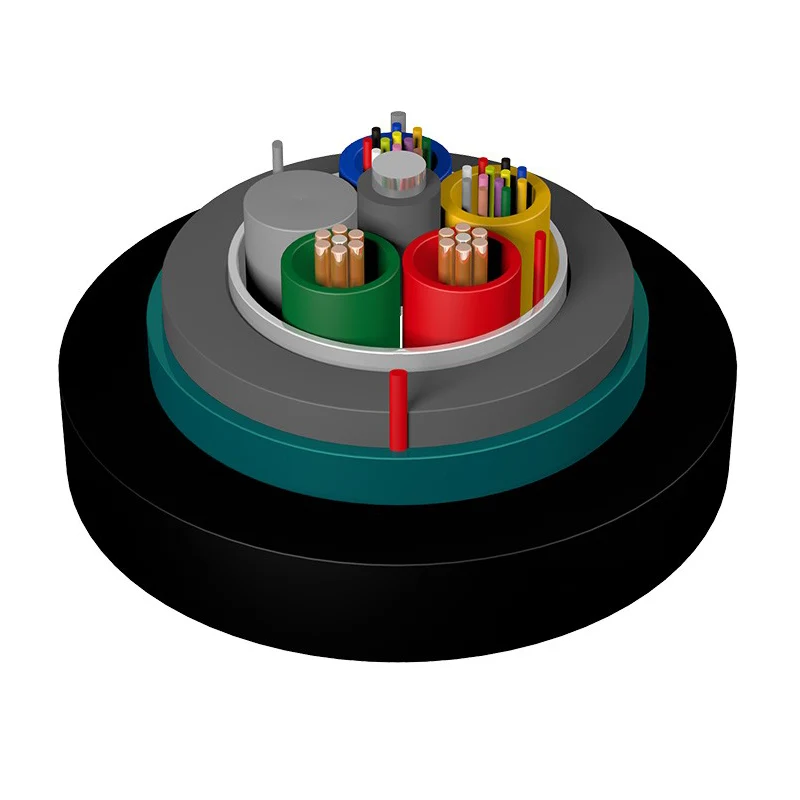

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTA53

तकनीकी विशेषताओं

प्रकार	O.d. (मिमी)	वज़न (किग्रा/किमी)	तन्यता ताकत लंबी/अल्पावधि (एन)	कुचलना लंबी/अल्पावधि (एन/100 मिमी)	संरचना
GDTA53-02-24XN+2*1.5	15.1	290	1000/3000	1000/3000	संरचना मैं
GDTA53-02-24XN+2*2.5	15.5	312	1000/3000	1000/3000	संरचना मैं
GDTA53-02-24XN+2*4.0	18.2	358	1000/3000	1000/3000	संरचना II
GDTA53-02-24XN+2*5.0	18.6	390	1000/3000	1000/3000	संरचना II
GDTA53-02-24XN+2*6.0	19.9	435	1000/3000	1000/3000	संरचना II
GDTA53-02-24XN+2*8.0	20.8	478	1000/3000	1000/3000	संरचना II

कंडक्टर का विद्युत प्रदर्शन

क्रॉस सेक्शन (मिमी)²)	अधिकतम। एकल कंडक्टर का डीसी प्रतिरोध (20 ℃) (ω/किमी)	इन्सुलेशन प्रतिरोध	ढांकता हुआ शक्ति केवी, डीसी 1min ढांकता हुआ शक्ति केवी, डीसी 1min
क्रॉस सेक्शन (मिमी)²)	अधिकतम। एकल कंडक्टर का डीसी प्रतिरोध (20 ℃) (ω/किमी)	प्रत्येक कंडक्टर और अन्य के बीच केबल में जुड़े धातु के सदस्य	बीच में कंडक्टर	कंडक्टर के बीच और धातु कवच	कंडक्टर के बीच और स्टील के तार
1.5	13.3	5,000 से कम नहीं	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
