हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल स्ट्रैंडेड लूज़ ट्यूब केबल जीडीटीए

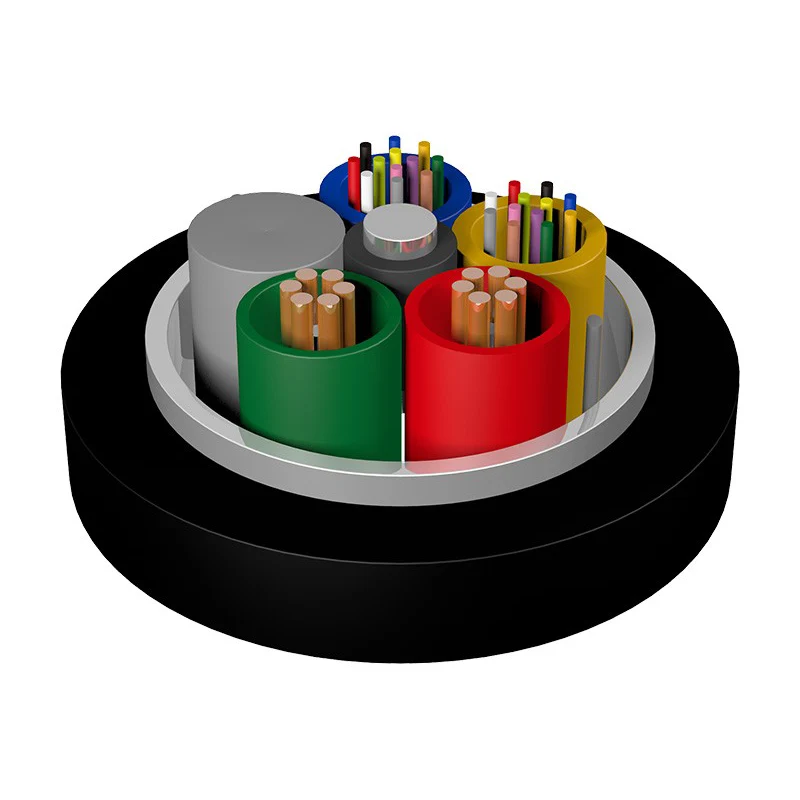

हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल स्ट्रैंडेड लूज ट्यूब केबल जीडीटीए को उच्च मॉड्यूलस प्लास्टिक से बनी ढीली ट्यूबों में रखा जाता है और ट्यूब फिलिंग कंपाउंड से भरा जाता है। केबल के केंद्र में एक धातु शक्ति सदस्य है। केबल कोर बनाने के लिए ट्यूब और तांबे के तार (आवश्यक विनिर्देश) को केंद्र शक्ति सदस्य के चारों ओर लपेटा जाता है। केबल कोर को केबल फिलिंग कंपाउंड से भरा जाता है और लेमिनेटेड एल्यूमीनियम टेप से बख्तरबंद किया जाता है। फिर बाहरी जैकेट बनाने के लिए एक पीई जैकेट को बाहर निकाला जाता है।

जांच भेजें

उत्पाद वर्णन

ओरिएंटलफाइबर हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल स्ट्रैंडेड लूज़ ट्यूब केबल जीडीटीए एक विशेष ऑप्टिकल-इलेक्ट्रिक हाइब्रिड केबल है जिसे एकीकृत पावर और सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है। यह केबल लचीले इंस्टॉलेशन विकल्पों के साथ यांत्रिक मजबूती को जोड़ती है, जो पाइपलाइन और ओवरहेड तैनाती दोनों के लिए उपयुक्त है। चीन के निर्माता और आपूर्तिकर्ता के रूप में, ओरिएंटलफाइबर वितरित बेस स्टेशन डीसी रिमोट बिजली आपूर्ति प्रणालियों के लिए गुणवत्ता और विश्वसनीयता सुनिश्चित करता है, जो बीबीयू और आरआरयू के बीच निर्बाध कनेक्शन प्रदान करता है।

हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल स्ट्रैंडेड लूज़ ट्यूब केबल जीडीटीए की मुख्य विशेषताएं

पावर और सिग्नल के लिए हाइब्रिड डिज़ाइन:केबल ऑप्टिकल फाइबर और तांबे के कंडक्टरों को एक इकाई में एकीकृत करता है, जिससे केंद्रीकृत बिजली निगरानी और सरलीकृत उपकरण रखरखाव सक्षम हो जाता है।
उच्च यांत्रिक और थर्मल प्रदर्शन:ट्यूब फिलिंग कंपाउंड के साथ उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूबों में रखे गए, केबल कोर को लेमिनेटेड एल्यूमीनियम टेप के साथ बख्तरबंद किया गया है और बेहतर स्थायित्व के लिए पीई जैकेट किया गया है।
कुशल विद्युत प्रबंधन:हाइब्रिड डिज़ाइन बिजली समन्वय जटिलता को कम करता है, रखरखाव के प्रयासों को कम करता है और परिचालन लागत को अनुकूलित करने में मदद करता है।
स्थापना लचीलापन:ओवरहेड लाइनों और पाइपलाइन मार्गों दोनों के लिए उपयुक्त, केबल विभिन्न परियोजना प्रकारों में तैनाती को सरल बनाता है।
लागत क्षमता:ऑप्टिकल और विद्युत पथों के संयोजन से अलग-अलग केबलों की आवश्यकता कम हो जाती है, जिससे खरीद और निर्माण व्यय दोनों की बचत होती है।

तकनीकी लाभ

धातु शक्ति सदस्य कोर:उच्च तन्यता शक्ति प्रदान करता है और यांत्रिक तनाव के तहत स्थिर केबल प्रदर्शन सुनिश्चित करता है।
जल-अवरोधक भरने वाला यौगिक:दीर्घकालिक विश्वसनीयता बनाए रखता है और नमी के प्रवेश को रोकता है, ऑप्टिकल और इलेक्ट्रिकल कार्यों की सुरक्षा करता है।
पीई बाहरी जैकेट:मौसम प्रतिरोध को बढ़ाता है और पर्यावरणीय क्षरण से बचाता है।
अनुकूलित केबल कोर लेआउट:तांबे के तार और ढीली ट्यूब व्यवस्था सिग्नल हस्तक्षेप को कम करती है और रखरखाव कार्यों को सरल बनाती है।

विशेषताएँ

● अच्छा यांत्रिक और तापमान प्रदर्शन;

● ऑप्टिकल-इलेक्ट्रिक हाइब्रिड डिज़ाइन बिजली आपूर्ति और सिग्नल ट्रांसमिशन समस्याओं को हल करता है, और उपकरणों के लिए केंद्रीकृत बिजली निगरानी और रखरखाव प्रदान करता है;

● बिजली प्रबंधन क्षमता में सुधार, बिजली समन्वय और रखरखाव को कम करना;

● खरीद लागत कम करें और निर्माण लागत बचाएं;

● मुख्य रूप से वितरित बेस स्टेशन डीसी रिमोट बिजली आपूर्ति प्रणालियों में बीबीयू और आरआरयू के बीच कनेक्शन के लिए उपयोग किया जाता है;

● पाइपलाइन और ओवरहेड स्थापना के लिए उपयुक्त

तकनीकी विशेषताओं

प्रकार	ओ.डी. (मिमी)	वज़न (किलो/किमी)	तन्यता ताकत लंबी/छोटी अवधि (एन)	कुचलना लंबी/छोटी अवधि (एन/100मिमी)	संरचना

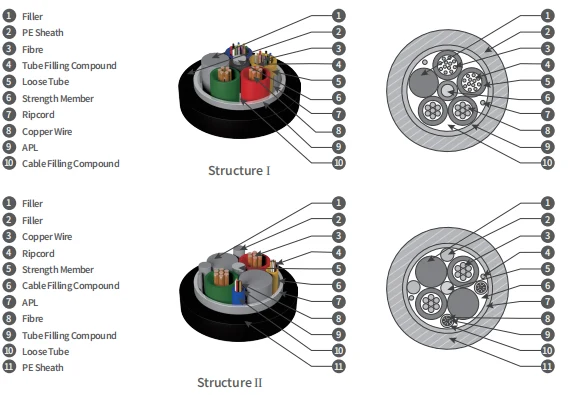

GDTA-02-24Xn+2×1.5	11.2	132	600/1500	300/1000	संरचना I
GDTA-02-24Xn+2×2.5	12.3	164	600/1500	300/1000	संरचना I
GDTA-02-24Xn+2×4.0	14.4	212	600/1500	300/1000	संरचना द्वितीय
GDTA-02-24Xn+2×5.0	14.6	258	600/1500	300/1000	संरचना द्वितीय
GDTA-02-24Xn+2×6.0	15.4	287	600/1500	300/1000	संरचना द्वितीय
GDTA-02-24Xn+2×8.0	16.5	350	600/1500	300/1000	संरचना द्वितीय

टिप्पणी:

1. Xn फाइबर प्रकार को संदर्भित करता है।

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 तांबे के तारों की संख्या और आकार को दर्शाता है।

3. तांबे के तारों की अलग-अलग संख्या और आकार वाली हाइब्रिड केबल अनुरोध पर उपलब्ध कराई जा सकती हैं।

4. अनुरोध पर विभिन्न फाइबर गणनाओं के साथ हाइब्रिड ऑप्टिकल और इलेक्ट्रिकल स्ट्रैंडेड लूज ट्यूब केबल जीडीटीए प्रदान किया जा सकता है।

कंडक्टर का विद्युत प्रदर्शन

क्रॉस सेक्शन (मिमी²)	अधिकतम. एकल कंडक्टर का डीसी प्रतिरोध (20 ℃)(Ω/किमी)	इन्सुलेशन प्रतिरोध (20℃)(MΩ.km)	ढांकता हुआ ताकत केवी, डीसी 1 मिनट ताकत केवी, डीसी 1 मिनट
क्रॉस सेक्शन (मिमी²)	अधिकतम. एकल कंडक्टर का डीसी प्रतिरोध (20 ℃)(Ω/किमी)	प्रत्येक कंडक्टर और दूसरे के बीच केबल में जुड़े धातु के सदस्य	बीच में कंडक्टर	कंडक्टर के बीच और धातु कवच	कंडक्टर के बीच और स्टील के तार
1.5	13.3	5,000 से कम नहीं	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47

ओरिएंटलफाइबर जीडीटीए केबल क्यों चुनें?

सख्त गुणवत्ता नियंत्रण के साथ चीन के निर्माता से सीधी सोर्सिंग

इनडोर/आउटडोर ऑप्टिकल फाइबर केबल उत्पादन लाइनों के साथ व्यापक फ़ैक्टरी समर्थन

घरेलू और अंतर्राष्ट्रीय दूरसंचार परियोजनाओं में सिद्ध ट्रैक रिकॉर्ड

गुणवत्ता प्रबंधन के लिए ISO9001 प्रमाणित और व्यावसायिक स्वास्थ्य और सुरक्षा के लिए ISO45001 प्रमाणित

स्थापना और रखरखाव युक्तियाँ

ओवरहेड और पाइपलाइन स्थापना के दौरान उचित तनाव राहत सुनिश्चित करें

ऑप्टिकल फाइबर अखंडता बनाए रखने के लिए तेज मोड़ से बचें

कठोर वातावरण में क्षति के लिए केबल कवच और पीई जैकेट का नियमित रूप से निरीक्षण करें

विद्युत सुरक्षा के लिए उपयुक्त कनेक्टर और ग्राउंडिंग का उपयोग करें

अक्सर पूछे जाने वाले प्रश्न - जीडीटीए केबल के बारे में सामान्य प्रश्न

प्रश्न: क्या यह केबल आधुनिक दूरसंचार नेटवर्क के लिए उच्च डेटा दरों का समर्थन कर सकती है?

उत्तर: हां, हाइब्रिड ऑप्टिकल डिज़ाइन हाई-स्पीड डेटा ट्रांसमिशन के लिए उपयुक्त सिंगल-मोड या मल्टी-मोड फाइबर विकल्पों का समर्थन करता है।

प्रश्न: क्या यह बाहरी कठोर परिस्थितियों के लिए उपयुक्त है?

उत्तर: बिल्कुल. लेमिनेटेड एल्यूमीनियम कवच, जल-अवरोधक यौगिक और पीई जैकेट नमी, तापमान भिन्नता और यांत्रिक प्रभाव से सुरक्षा प्रदान करते हैं।

प्रश्न: मैं थोक में ओरिएंटलफाइबर जीडीटीए केबल कैसे खरीदूं?

उत्तर: चीन में आपूर्तिकर्ता और निर्माता के रूप में ओरिएंटलफाइबर से संपर्क करें। वे बड़े पैमाने की परियोजनाओं के लिए फ़ैक्टरी-प्रत्यक्ष उद्धरण और शिपिंग विकल्प प्रदान करते हैं।
