चित्रा 8 फाइबर ऑप्टिक केबल

चित्रा 8 फाइबर ऑप्टिक केबल की संरचना 250μm ऑप्टिकल फाइबर को उच्च मापांक सामग्री से बने एक ढीली ट्यूब में रखना है, और ढीली ट्यूब जलरोधी यौगिक से भरी हुई है। केबल का केंद्र एक धातु को मजबूत करने वाला कोर है, और ढीली ट्यूब (और रोप भरने) को एक कॉम्पैक्ट सर्कुलर केबल कोर बनाने के लिए केंद्रीय सुदृढ़ीकरण कोर के चारों ओर घुमाया जाता है। केबल कोर को अनुदैर्ध्य रूप से प्लास्टिक-लेपित एल्यूमीनियम टेप (एपीएल) की एक परत के साथ लपेटा जाता है और स्टील वायर स्ट्रैंड्स के साथ 8-आकार के पॉलीथीन म्यान में एकीकृत किया जाता है।

जांच भेजें

उत्पाद वर्णन

विशेषताएँ

फंसे हुए स्टील के तार में अत्यधिक उच्च तन्यता ताकत होती है, जो स्व-समर्थन करने वाले ओवरहेड बिछाने की सुविधा प्रदान करती है और स्थापना लागत को कम करती है।

अच्छा यांत्रिक और तापमान प्रदर्शन

ढीली ट्यूब सामग्री में अच्छी हाइड्रोलिसिस प्रतिरोध और उच्च शक्ति होती है

विशेष ट्यूब भरने वाले यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करें

केबल वाटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:

-स्टील वायर का उपयोग केंद्रीय शक्ति सदस्य के रूप में किया जाता है

-Loose ट्यूब फिलिंग, कंपाउंड

-100% केबल कोर भरने

-एपीएल नमी अवरोध

मानकों

GYTC8A केबल मानक YD/T 1155 के साथ-साथ IEC 60794-1 के साथ अनुपालन करता है।

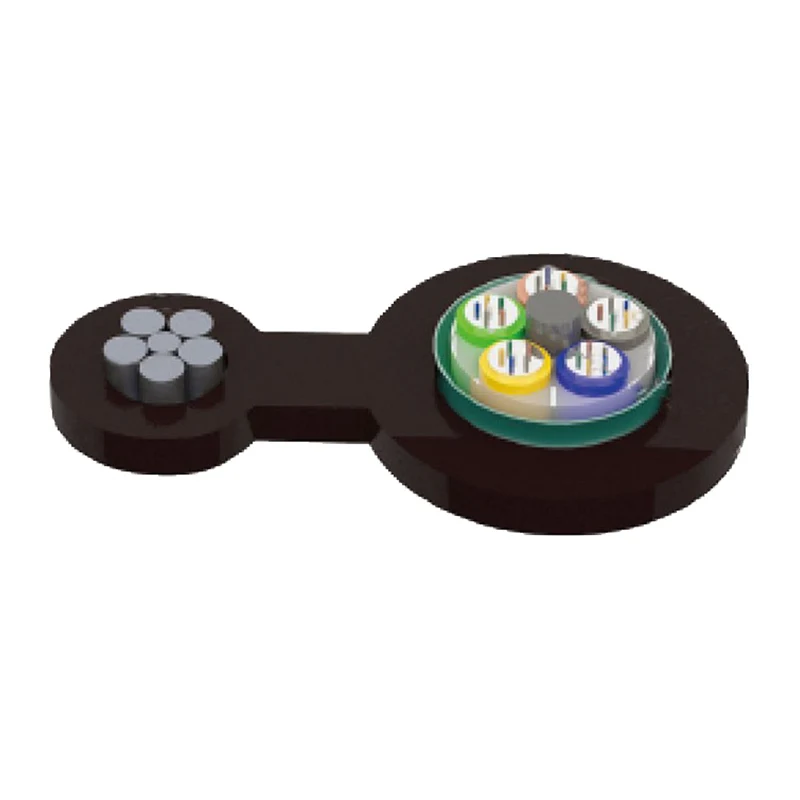

संरचना ड्राइंग

1। फंसे तारों

2। पे म्यान

3। फाइबर

4। ट्यूब भरने वाला यौगिक

5। ढीली ट्यूब

6। केबल भरने वाला यौगिक

7। केंद्रीय शक्ति सदस्य

8। एपीएल

9। पे म्यान

Figure 8 Fiber Optic Cable

तकनीकी मापदंड

केबल प्रकार (2 फाइबर द्वारा वृद्धि)	फाइबर गिनती	ट्यूबों	फिलर्स	केबल वजन (रेफ) (किग्रा/किमी)	तन्यता ताकत लंबी/अल्पावधि (एन)	क्रश प्रतिरोध लंबी/अल्पावधि (एन/100 मिमी)	झुकने वाला त्रिज्या स्थिर सक्रिय (मिमी)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	मैसेंजर वायर स्टील वायर व्यास के अनुसार	300/1000	10 डी/20 डी
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
GYTC8A-50 ~ 60xn	50 ~ 60	5	0	172

भंडारण/ऑपरेटिंग तापमान: -40 ℃ -+70 ℃

ऑप्टिकल विशेषताओं

तंतु -प्रकार	क्षीणन （+20））				बैंडविड्थ		संख्यात्मक एपर्चर	केबल कट-ऑफ वेवलेंथ λcc
तंतु -प्रकार	@850NM	@1300NM	@1310nm	@1550NM	@850NM	@1300NM	संख्यात्मक एपर्चर	केबल कट-ऑफ वेवलेंथ λcc
G.652	---	---	≤0.36db/किमी	≤0.22db/किमी	---	---	---	≤1260NM
G.655	---	---	≤0.40db/किमी	≤0.23db/किमी	---	---	---	≤1450NM
50/125 at	≤3.3db/किमी	≤1.2db/किमी	---	---	≥500mHz · किमी	≥500mHz · किमी	0.200 ± 0.015 पहले से ही	---
62.5/125µm	≤3.5db/किमी	≤1.2db/किमी	---	---	≥200MHz · किमी	≥500mHz · किमी	0.275 ± 0.015 पहले से ही	---
