प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल

• उत्पाद श्रेणी: फाइबर टू द होम (एफटीटीएच) कनेक्टिविटी समाधान
• मुख्य कार्य: प्रबलित एससी/एपीसी समाप्ति के साथ फास्ट-परिनियोजन प्लग-एंड-प्ले ड्रॉप केबल।
• अनुपालन: ऑप्टिकल इंटरफ़ेस प्रदर्शन के लिए IEC 61754-4 मानकों को पूरा करता है।

ओरिएंटलफाइबर आवासीय और वाणिज्यिक फाइबर परिनियोजन के लिए उच्च प्रदर्शन समाधान के रूप में प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल प्रदान करता है। जिआंगसु ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी कंपनी लिमिटेड द्वारा डिज़ाइन किया गया, यह केबल विविध पर्यावरणीय परिस्थितियों में स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए सटीक-इंजीनियर्ड कनेक्टर के साथ मजबूत यांत्रिक सुरक्षा को एकीकृत करता है।

उत्पाद परिभाषा और कार्यात्मक दायरा

प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल एक विशेष ऑप्टिकल असेंबली है जिसमें प्रबलित एससी/एपीसी कनेक्टर के साथ फैक्ट्री-टर्मिनेटेड उच्च-तन्यता वाली 5 मिमी राउंड केबल शामिल है। मानक फ़ील्ड-टर्मिनेटेड केबलों के विपरीत, यह प्री-कनेक्टेराइज्ड समाधान ग्राहक के अंत में ऑन-साइट स्प्लिसिंग की आवश्यकता को समाप्त करता है, नेटवर्क जीवनकाल में कम प्रविष्टि हानि और उच्च रिटर्न हानि को बनाए रखने के लिए उच्च गुणवत्ता वाले जिरकोनियम फेरूल का उपयोग करता है।

मुख्य लाभ एवं तकनीकी उत्कृष्टता

1. परिशुद्धता इंजीनियरिंग

प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल में साइड ए पर एक प्रबलित एससी/एपीसी कनेक्टर है, जो एक सीलबंद, मौसम प्रतिरोधी कनेक्शन सुनिश्चित करता है। ज़िरकोनियम फेर्यूल्स का उपयोग स्थिर संरेखण की गारंटी देता है, जिससे तापमान में उतार-चढ़ाव या यांत्रिक कंपन के कारण सिग्नल गिरावट का खतरा कम हो जाता है।

2. बढ़ी हुई स्थायित्व

दीर्घायु के लिए निर्मित, केबल निर्माण में शामिल हैं:

एचडीपीई/एलएसजेडएच बाहरी जैकेट: यूवी विकिरण और पर्यावरणीय तनाव के प्रति प्रतिरोध प्रदान करता है।

जल-अवरोधक घटक: एकीकृत फाइबरग्लास और एरामिड यार्न नमी के प्रवेश को रोकते हैं।

G657A1/A2 फाइबर: बेहतर मोड़-असंवेदनशील प्रदर्शन प्रदान करता है, जो शहरी एफटीटीएच वातावरण में तंग रूटिंग के लिए महत्वपूर्ण है।

3. अनुकूलित परिनियोजन दक्षता

प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल का उपयोग करके, दूरसंचार ऑपरेटर इंस्टॉलेशन समय को काफी कम कर सकते हैं। साइड बी पर "खुला सिरा" वितरण बिंदु पर अंतिम समाप्ति से पहले नाली के माध्यम से आसानी से खींचने की अनुमति देता है।

अनुप्रयोग फ़ील्ड

प्री-टर्मिनेटेड राउंड फाइबर ऑप्टिक ड्रॉप केबल की बहुमुखी प्रतिभा इसे विभिन्न उच्च-मांग वाले क्षेत्रों के लिए उपयुक्त बनाती है:

दूरसंचार: आवासीय इंटरनेट सेवा प्रदाताओं के लिए अंतिम-मील एफटीटीएच कनेक्शन।

प्रसारण: रेडियो और टेलीविजन नेटवर्क के लिए सिग्नल ट्रांसमिशन।

औद्योगिक अवसंरचना: स्मार्ट ग्रिड, रेल पारगमन और राजमार्ग निगरानी प्रणालियों के लिए फ्रंट-एंड कनेक्शन।

स्थानीय क्षेत्र नेटवर्क (LAN): परिसर या कार्यालय परिसरों के लिए उच्च गति डेटा ट्रांसमिशन।

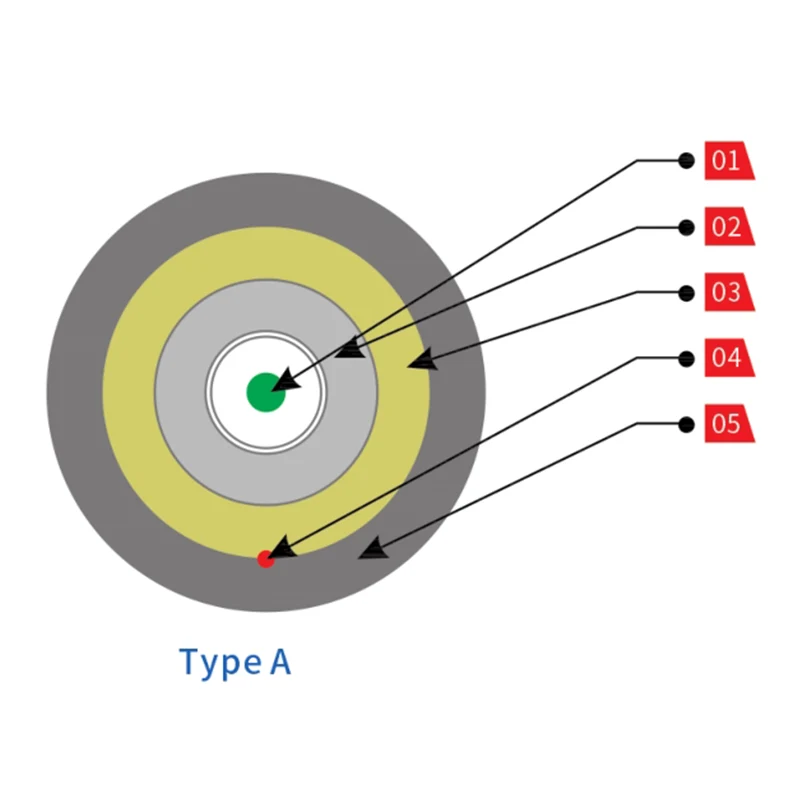

संरचना चित्रण

900μm बफ़र

पीबीटी ट्यूब

जल-अवरुद्ध फाइबरग्लास और एरामिड यार्न फाइबर बफ़र्स

रस्सा

एलएसजेडएच जैकेट

टाइप करो

900μm बफ़र

भीतरी आवरण

जल-अवरुद्ध फाइबरग्लास और एरामिड यार्न फाइबर बफ़र्स

शक्ति सदस्य

रस्सा

बाहरी आवरण

नीले रंग की रेखा

टाइप बी

कनेक्टर विवरण

मॉडल: टाइप ई

रंग: काला

सामग्री: पीसी+एबीएस

कनेक्टर: एससी/एपीसी

लागू केबल: 5 मिमी ड्रॉप केबल

विशेषताएँ

मॉड्यूलर डिजाइन, विस्तार करने में आसान

यह काम कर सकता है और बाहर स्थापित किया जा सकता है

सुरक्षा डिग्री: IP68

आरएल: ≥55dB

ऑप्टिकल विशिष्टताएँ

केबल असेंबली

निवेशन हानि: अधिकतम. 0.3dB + 0.35dB/किमी * एल(किमी) @ 1310nm

अधिकतम. 0.3dB + 0.21dB/किमी * एल(किमी) @ 1550nm

आईईसी 61300-3-4 विधि बी के अनुसार

वापसी हानि: न्यूनतम. 60 डीबी @ 1310&1550एनएम

आईईसी 61300-3-6 के अनुसार

यांत्रिक विशिष्टताएँ
