पूर्व-कनेक्टिव किए गए फाइबर ऑप्टिक केबल वितरण बॉक्स GFS-016-007C

1। सामान्य1.1 विवरण सबसे उन्नत एफटीटीएक्स नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, एफटीटीएक्स के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा संरक्षण और प्रबंधन प्रदान करते हैं नेटवर्क।उत्पादन प्रकारवर्गीकरणGFS-016-007Cपूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्सGFS-01......

जांच भेजें

उत्पाद वर्णन

1। सामान्य

1.1 विवरण

सबसे उन्नत एफटीटीएक्स नेटवर्क वितरण नोड उपकरण के रूप में पूर्व-कनेक्टिव ऑप्टिकल वितरण बॉक्स, एफटीटीएक्स के लिए त्वरित और विश्वसनीय कनेक्शन, अच्छा संरक्षण और प्रबंधन प्रदान करते हैं नेटवर्क।

उत्पादन प्रकार	वर्गीकरण
GFS-016-007C	पूर्व-कनेक्टिनेटाइज्ड फाइबर ऑप्टिक केबल वितरण बॉक्स

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

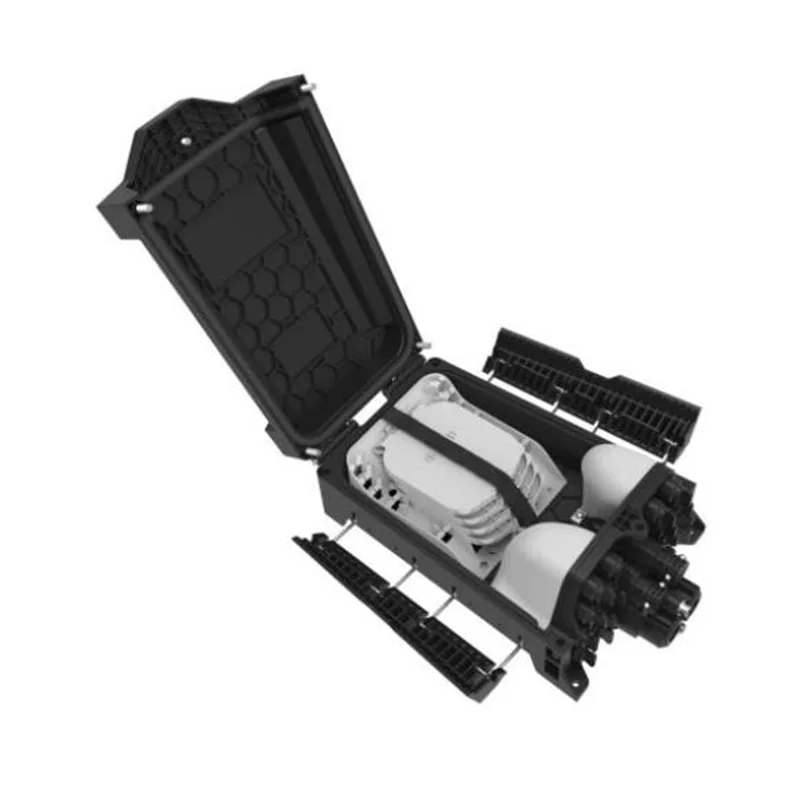

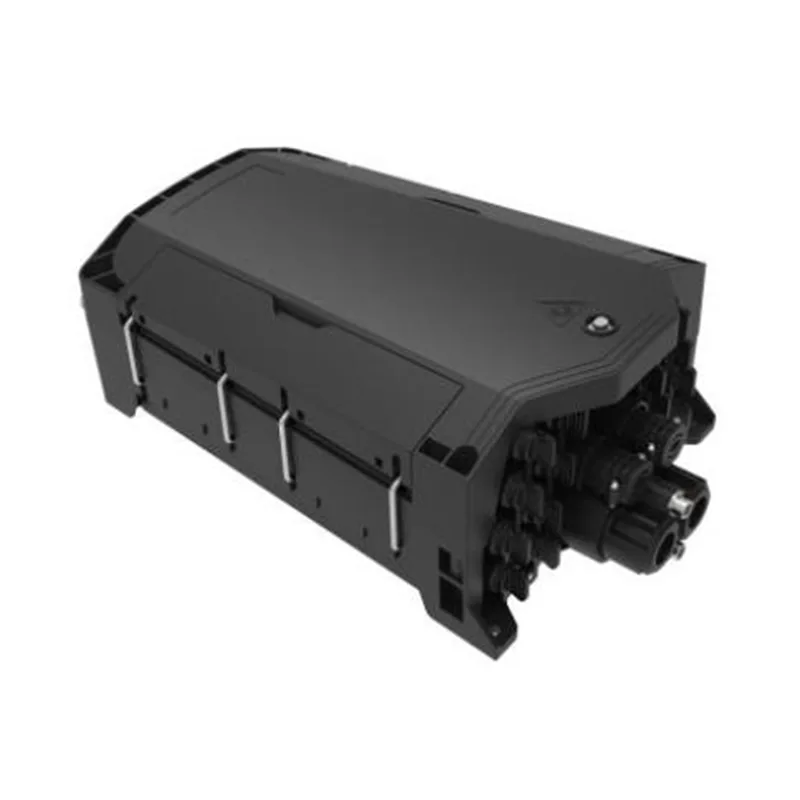

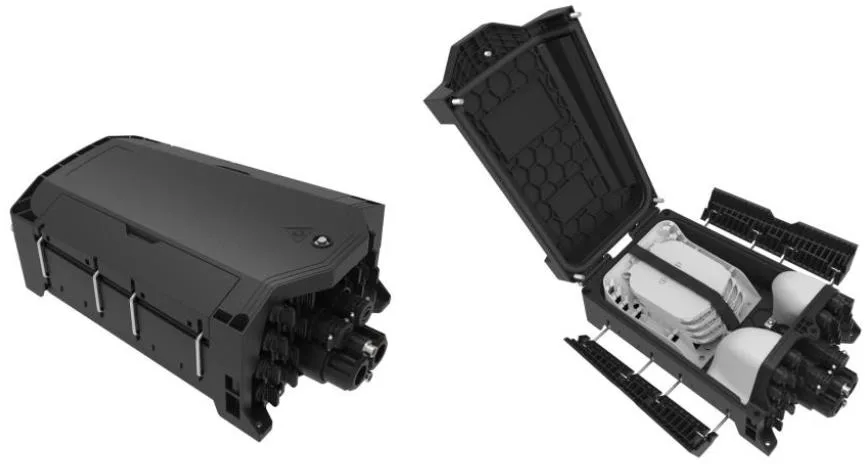

GFS-016-007C की उपस्थिति

1.2 मानक अनुपालन

प्रस्तावित उत्पादन को इस प्रकार मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है:

वह टी जी .652	एकल-मोड ऑप्टिकल फाइबर की विशेषताएं
IEC 60794-1-1	ऑप्टिकल फाइबर केबल्स-पार्ट 1-1: जेनेरिक स्पेसिफिकेशन-जनरल
IEC 60794-1-2	ऑप्टिकल फाइबर केबल्स-पार्ट 1-2: जेनेरिक स्पेसिफिकेशन-बेसिक ऑप्टिकल केबल टेस्ट प्रक्रिया

1.3 अनुप्रयोग वातावरण

वस्तु	कीमत
प्रचालन तापमान	-40 ºC ～+65 .C
स्थापना तापमान	-5 ºC ～+40 ºC
भंडारण तापमान	-40 ～C ～+65 .C
वायु - दाब	70 ～ 106kpa
सापेक्षिक आर्द्रता	≤93 ％ (+40 ℃)

2। विशेषताएँ

1। नीचे के शेल और ऊपरी कवर को गर्म प्लेट वेल्डिंग द्वारा वेल्डेड किया जाता है, जो वियोज्य नहीं है।

2। सामग्री: पीपी+जीएफ।

3। नमी का प्रमाण, जलरोधक, धूल-प्रूफ, एंटी-एजिंग।

4। IP68 तक सुरक्षा स्तर।

5। 1 अंडाकार ऑप्टिकल केबल प्रविष्टि, 2 शाखा ऑप्टिकल केबल प्रविष्टियाँ और 16 पूर्व-जुड़े एडेप्टर।

6। विभिन्न प्रकार के स्प्लिस ट्रे उपलब्ध हैं।

7। स्थापना विधि: पोल-माउंटेड, एरियल-माउंटेड, दीवार-माउंटेड।

3। विनिर्देश

3.1 यांत्रिक विनिर्देश

वस्तु	विशेष विवरण	टिप्पणी

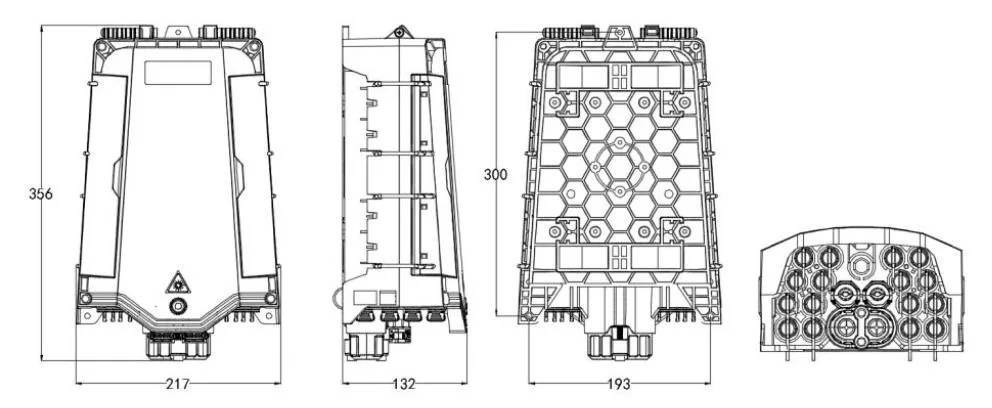

बाह्य आयाम (मिमी)	356217132
स्थापना छेद स्थिति (मिमी)	300*193
रंग	काला	अनुकूलन
ऑप्टिकल केबल का आकार और मात्रा छेद	1 अंडाकार ऑप्टिकल केबल प्रविष्टि, 2 शाखा ऑप्टिकल केबल प्रविष्टियाँ और 16 पूर्व-जुड़े एडेप्टर
संलयन क्षमता (अधिकतम)	64	ट्रे बी, 16x4 = 48, गर्मी की 2 परतें- सिकुड़ा हुआ स्प्लिस प्रोटेक्शन स्लीव।
	96	ट्रे ए, 12x8 = 96, 1 गर्मी की परत- सिकुड़ा हुआ स्प्लिस प्रोटेक्शन स्लीव।
	100	अधिकतम = 1b+7a = 16+7*12 = 100
माइक्रो पीएलसी स्प्लिटर	1x2	स्प्लिटर आकार ： 60x7x4 मिमी।
	1x4
	1x8
फाइबर केबल का व्यास का व्यास पोर्ट (मिमी) से गुजरें	Φ18	* नोट: प्रकार और प्रदान करें ऑप्टिकल केबल का व्यास जब खरीद, मिलान करने के लिए सुनिश्चित करने के लिए उपयुक्त सीलिंग प्लग सीलिंग प्रदर्शन।
शाखा का फाइबर केबल आयाम केबल पोर्ट (मिमी)	Φ8-14
आईपी संरक्षण स्तर	IP68
ज्वलनशीलता	एचबी (पारंपरिक)	के अनुसार अनुकूलित किया जा सकता है आवश्यकताएं
तटस्थ नमक स्प्रे परीक्षण	48 घंटे	के अनुसार अनुकूलित किया जा सकता है आवश्यकताएं

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

4। विन्यास

4.1 मुख्य ऑप्टिकल पैरामीटर

स्प्लिटर या पिगटेल	(डीबी)	आरएल (डीबी)	(डीबी)	परिक्षण विधि
स्प्लिटर या पिगटेल	पिगटेल/स्प्लिटर		वितरण बक्से	परिक्षण विधि
PIGTAIL-SC/APC-00-SM-SX (1C1F)- OD0.9MM-PVC-G657A2-CABLE रंग (चूक) -इंडूर-आरओएचएस -1.5 मी	≤0.3	≥55DB	≤0.5	IL: IEC61300-3-4 विधि बी आरएल: IEC61300-3-6 विधि 1
SCAPC कनेक्टर के साथ 1x2 PLC स्प्लिटर,	≤4.0	≥55DB	≤4.2
SCAPC कनेक्टर के साथ 1x4 PLC स्प्लिटर,	≤7.4	≥55DB	≤7.6
SCAPC कनेक्टर के साथ 1x 8 PLC स्प्लिटर,	≤10.5	≥55DB	≤10.7
1x 16 PLC स्प्लिटर, SCAPC कनेक्टर के साथ	≤13.5	≥55DB	≤13.7

ऊपर दी गई तालिका में दिखाए गए ऑप्टिकल पैरामीटर डिफ़ॉल्ट मान हैं, और आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

5। उत्पाद चित्र

5.1 उत्पाद केबल तरीके:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

GFS-016-007C रूटिंग आरेख

5.2 स्प्लिसिंग ट्रे

वस्तु	Splicing tray a	Splicing tray b	Splicing tray c
आयाम (एचडब्ल्यूडी, मिमी)	121 * 101 * 4	1251018	1251018
नेट वजन / किग्रा)	0.017	0.026	0.026
चित्र
रंग	पैंटोन 428C	पैंटोन 428C	पैंटोन 428C
सामग्री	पीसी+एबीएस/एबीएस	पीसी+एबीएस/एबीएस	पीसी+एबीएस/एबीएस
एक ट्रे की क्षमता (कोर)	12 (1 गर्मी की परत सिकुड़ने योग्य सुरक्षात्मक आस्तीन)	16 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षात्मक आस्तीन)	2 (गर्मी की 2 परतें सिकुड़ने योग्य सुरक्षात्मक आस्तीन)
अट्रे की स्प्लिटर क्षमता (पीसी)	/	1 (पीएलसी 1x2, 1x4, 1x8, 0.9 मिमी फाइबर, 60x7x4 मिमी)	2 (पीएलसी 1x2, 1x4, 1x8, 0.9 मिमी फाइबर, 60x7x4 मिमी), 1 (पीएलसी 1x16, 0.9 मिमी फाइबर, 60x12x4 मिमी), 1 (12 एफबीटी, 0.9 मिमी फाइबर, ø360 मिमी)
अधिकतम (पीसी)	8	4	4
डिफ़ॉल्ट (पीसी)	/	4	/

टिप्पणी:

1। उपरोक्त ट्रे को आवश्यकताओं के अनुसार मिलाया जा सकता है।

2। कॉन्फ़िगरेशन नियम: 2a = 1b = 1c फाइबर डिस्क के प्रकार लगातार बढ़ रहे हैं

5.3 सहायक उपकरण

नहीं।	नाम का हिस्सा	संदर्भ चित्र	इकाई	मात्रा	टिप्पणी
1	उपयोगकर्ता का मार्गदर्शन	/	पीसी	1	में
2	स्प्लिटर टेस्ट रिपोर्ट	/	पीसी	1	में

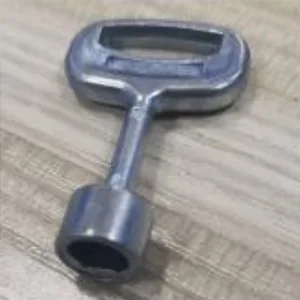

3	चाबी		पीसी	1	"डी" प्रकार

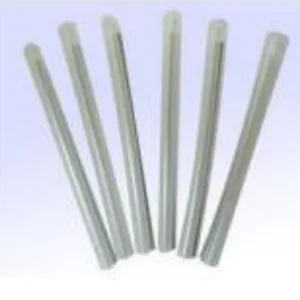

4	गर्मी-सिकोड़ने योग्य सुरक्षा आस्तीन		पीसी	16	एल = 45 मिमी, ग्राहक के अनुरोध के रूप में वैकल्पिक

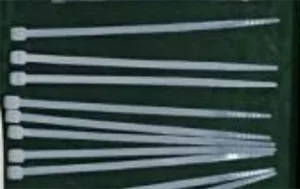

5	नायलॉन केबल टाई		पीसी	10	3x100 मिमी

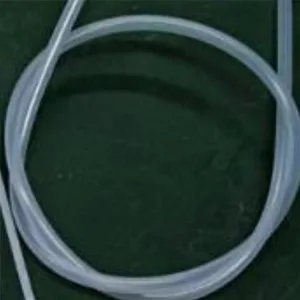

6	नंगे फाइबर संरक्षण ट्यूब		पीसी	1	OD5MM x 50 सेमी
7	वॉल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक। (विस्तारित प्लास्टिक प्लग φ8x40 मिमी, फिलिप्स सेल्फ-टैपिंग स्क्रू M5x40 मिमी।)

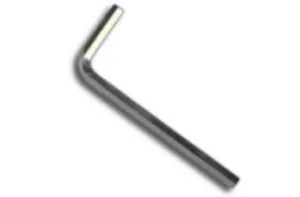

8	M6 एलन कुंजी		पीसी	1	एम 6

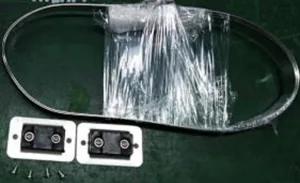

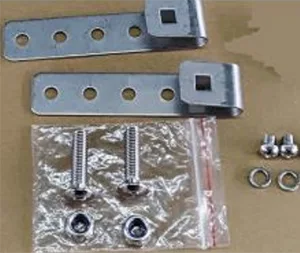

9	पोल-माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक
10	हवाई माउंटेड किट		तय करना	1	ग्राहक के अनुरोध के रूप में वैकल्पिक

6। पर्यावरणीय विशेषताएं

यह उत्पाद ROHS पर्यावरण संरक्षण निर्देश के साथ अनुपालन करता है, और सीसा, कैडमियम, पारा, हेक्सावलेंट क्रोमियम, पॉलीब्रोमिनेटेड बाइफेनाइल (PBB) (PBB) और पॉलीब्रोमिनेटेड डिपेनील ईथर (PBDE) की सामग्री सीमा से अधिक नहीं है।

7। स्थापना

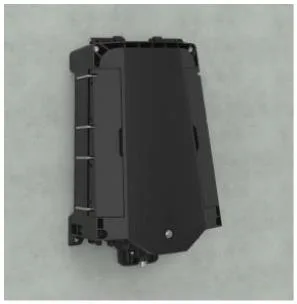

7.1। दीवार पर चढ़कर स्थापना

तालिका 3.1 में आयाम के अनुसार दीवार में 3 छेद ड्रिल करें, विस्तार प्लग को रखें।

Wall-mounted installation

दीवार पर चढ़कर स्थापना

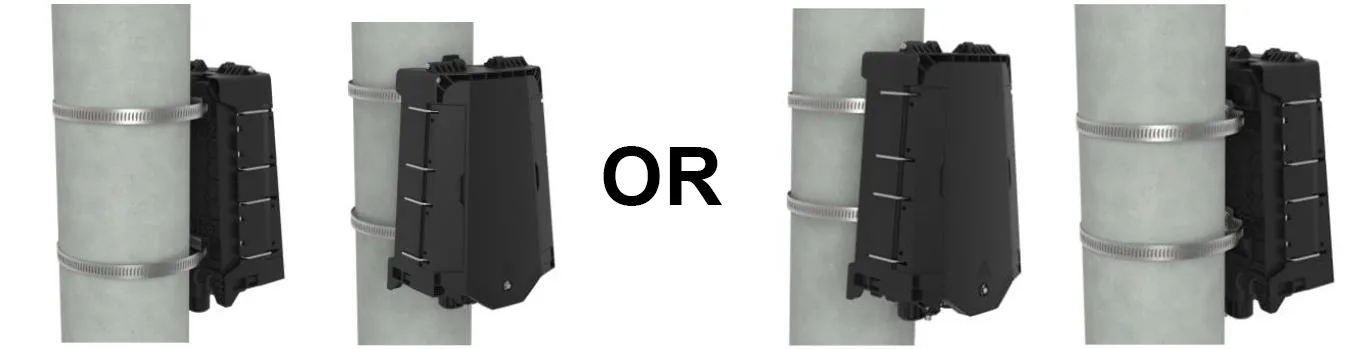

7.2। ध्रुव-माउंटेड स्थापना

बैक प्लेट के स्लॉट के माध्यम से हूप रिंग पास करें और इसे दूरसंचार पोल पर ठीक करें

Pole-mounted installation

ध्रुव घुड़सवार स्थापना

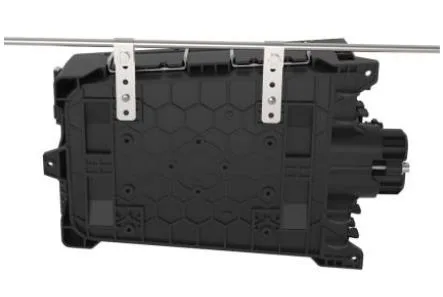

7.3 दीवार-माउंटेड इंस्टॉलेशन (ड्रॉप केबल स्टोरेज ट्रे के साथ)

तार पर लटकाए गए ओवरहेड के चेसिस पर स्थापित दोनों को टाई करें, और फिर बोल्ट किए गए, मामले को गिरने से रोकें।

Wall-mounted installation (With drop cable storage tray)

ओवरहेड संरचना

8। कनेक्टर ऑपरेशन

8.1 पूर्व -कनेक्टेड एडाप्टर - ए） ई）

⚫ फाइबर कनेक्टर वामावर्त के तीर भाग को घुमाएं और धूल की टोपी को बाहर निकालें।

Pre-connected adapter - A（ E）

⚫ फाइबर कनेक्टर का तीर हिस्सा ऊपर है, फाइबर कनेक्टर को सॉकेट में डालें और फिर तीर को घुमाएं भाग दक्षिणावर्त।

Pre-connected adapter - A（ E）

8.2 पूर्व -कनेक्टेड एडाप्टर - बी） एक्सएल）

⚫ बदले में ढीले भागों के माध्यम से SC ऑप्टिकल फाइबर कनेक्टर प्लग डालें, और फिर इसे एडाप्टर में प्लग करें;

⚫ प्लास्टिक कुंजी के साथ एडाप्टर पर XL प्री कनेक्टेड एडाप्टर म्यान स्थापित करें;

⚫ स्नैप स्प्रिंग के प्लग को म्यान में डालें;

⚫ केबल क्लैंप स्थापित किया जाएगा और लाइन प्लग के करीब होगी;

Manther म्यान क्लॉक वाइज पर लेदर केबल क्लैंप सीट कैप को पेंच करें

Pre-connected adapter - B（XL）

8.3 पूर्व -कनेक्टेड एडाप्टर - सी

⚫ धूल की टोपी को हटाने के लिए तीर की दिशा में ऑप्टिकल फाइबर प्रीफॉर्म्ड प्लग पर स्लाइडिंग रिंग को धक्का दें; तीर की दिशा में एडाप्टर पर डस्ट कैप को बाहर निकालने के लिए बटन दबाएं।

Pre-connected adapter - C
