बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल

ओरिएंटलफाइबर से बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल उच्च घनत्व वाले इनडोर वातावरण और बैकबोन वितरण प्रणालियों के लिए एक इंजीनियर समाधान है। जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित, यह केबल कई अलग-अलग सबयूनिटों को एक मजबूत संरचना में एकीकृत करती है, जिससे अतिरिक्त पैच पैनल या ट्रांज़िशन हार्डवेयर की आवश्यकता के बिना सीधे समाप्ति की अनुमति मिलती है। दूरसंचार ऑपरेटरों और डेटा सेंटर इंस्टॉलरों के लिए प्राथमिक पसंद के रूप में, हमारा बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल लचीली रूटिंग क्षमताओं के साथ यांत्रिक शक्ति को संतुलित करता है, जो जटिल नेटवर्क आर्किटेक्चर में दीर्घकालिक सिग्नल स्थिरता सुनिश्चित करता है।

संरचनात्मक डिजाइन: प्रत्यक्ष समाप्ति के लिए इंजीनियरिंग

मल्टी-पर्पस ब्रेक-आउट फाइबर ऑप्टिक केबल का मुख्य आर्किटेक्चर फाइबर सुरक्षा को अधिकतम करते हुए इंस्टॉलेशन प्रक्रिया को सरल बनाने के लिए डिज़ाइन किया गया है। मानक वितरण केबलों के विपरीत, ब्रेक-आउट डिज़ाइन प्रत्येक फाइबर को बड़े केबल के भीतर एक स्वतंत्र इकाई के रूप में मानता है।

उप-इकाई निर्माण: प्रत्येक व्यक्तिगत फाइबर को Φ900μm टाइट-बफ़र्ड इकाई के रूप में संरक्षित किया जाता है जो उच्च शक्ति वाले अरिमिड सुदृढीकरण तत्वों से घिरा होता है।

केंद्रीय शक्ति सदस्य: एक गैर-धातु फाइबर प्रबलित प्लास्टिक (एफआरपी) कोर केंद्रीय लंगर के रूप में कार्य करता है, जो लंबवत या क्षैतिज खींचने के दौरान झुकाव को रोकने के लिए आवश्यक कठोरता प्रदान करता है।

लेयर-ट्विस्टेड कोर: सबयूनिट एफआरपी के चारों ओर सटीक-ट्विस्टेड हैं, एक लेयर-ट्विस्टेड केबल संरचना जो इंस्टॉलेशन के दौरान तन्य भार का सामना करने के लिए केबल की क्षमता को महत्वपूर्ण रूप से बढ़ाती है।

जैकेट विकल्प: विविध बिल्डिंग कोड को पूरा करने के लिए, बाहरी आवरण पॉलीविनाइल क्लोराइड (पीवीसी) या लो-स्मोक जीरो-हैलोजन (एलएसजेडएच) सामग्री में उपलब्ध है, जो लौ-मंदक आवश्यकताओं का अनुपालन सुनिश्चित करता है।

विशेषताएँ

परत-मुड़ केबल संरचना और गैर-धातु केंद्र सुदृढीकरण कोर केबल को अधिक तनाव का सामना करने में सक्षम बनाता है

बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल की बाहरी सामग्री संक्षारण प्रतिरोधी, जलरोधक, यूवी प्रतिरोधी, लौ-मंदक और पर्यावरण के अनुकूल है।

केबल बनाने वाले ताकत सदस्य के रूप में अरामिड यार्न में उत्कृष्ट तन्यता ताकत होती है

अनुप्रयोग

इनडोर किसी भी प्रयोजन के लिए केबल वितरण

बैकबोन वितरण केबल

मानकों

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, आदि के मानकों को पूरा करें। सामान्य पीवीसी उत्पादों के अलावा, ऐसे उत्पाद भी हैं जो UL OFNR प्रमाणीकरण पारित कर चुके हैं; LSZH उत्पाद IEC60332-1 या IEC60332-3C को पूरा करने के लिए विभिन्न सामग्रियों का उपयोग करते हैं।

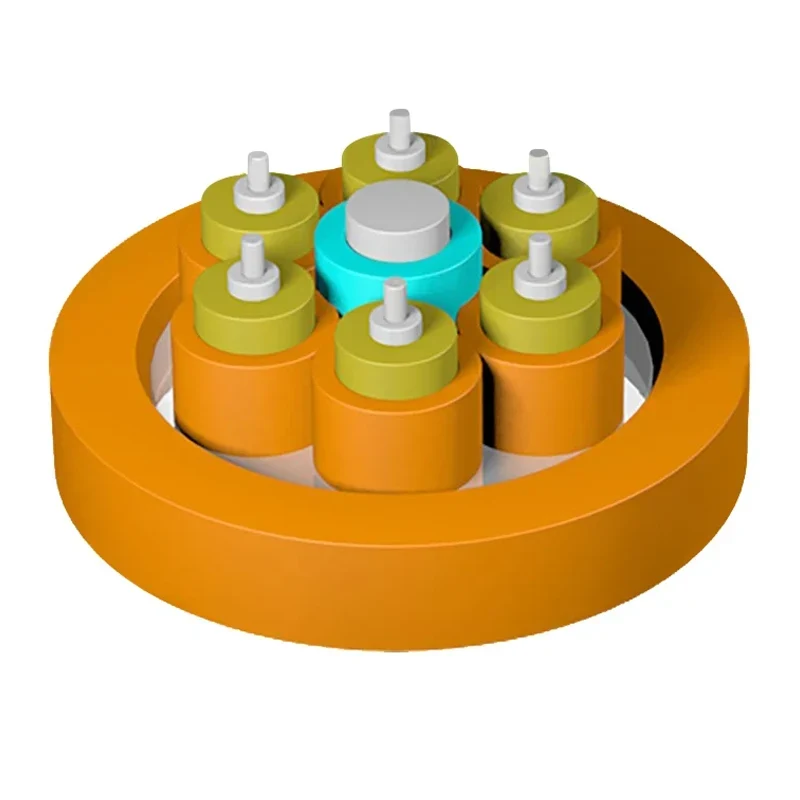

संरचना चित्रण

1.तंग बफर फाइबर

2.अरामिड सूत

3.एफआरपी शक्ति सदस्य

4. सबयूनिट जैकेट

5.जैकेट

तकनीकी मापदंड

ऑप्टिकल विशेषताएँ

रणनीतिक लाभ: खरीद और स्थापना चुनौतियों का समाधान

बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल की सोर्सिंग करते समय, खरीद अधिकारी अक्सर स्वामित्व की कुल लागत और तैनाती में आसानी को प्राथमिकता देते हैं। ओरिएंटलफाइबर तीन प्रमुख मूल्य क्षेत्रों पर ध्यान केंद्रित करता है:

1. श्रम लागत में उल्लेखनीय कमी

क्योंकि फाइबर ऑप्टिक केबल की प्रत्येक सबयूनिट प्रभावी रूप से अपना स्वयं का मजबूत जम्पर है, तकनीशियन बाहरी जैकेट को हटा सकते हैं और व्यक्तिगत फाइबर को सीधे उपकरण तक पहुंचा सकते हैं। इससे पिगटेल में स्प्लिसिंग की आवश्यकता समाप्त हो जाती है, जिससे साइट पर व्यतीत होने वाला समय और स्प्लिस-संबंधित सिग्नल हानि का जोखिम दोनों कम हो जाता है।

2. ऊर्ध्वाधर और क्षैतिज बैकबोन में विश्वसनीयता

एक ताकत सदस्य के रूप में अरामिड यार्न केबल को उत्कृष्ट तन्यता ताकत देता है, जिससे यह बहुमंजिला कार्यालय केंद्रों या औद्योगिक सुविधाओं में राइजर अनुप्रयोगों के लिए उपयुक्त हो जाता है। गैर-धातु केंद्र सुदृढीकरण कोर यह सुनिश्चित करता है कि केबल हल्का बना रहे और विद्युत चुम्बकीय हस्तक्षेप से प्रतिरक्षित रहे, जो पावर ग्रिड और रेल पारगमन में औद्योगिक फ्रंट-एंड कनेक्शन के लिए महत्वपूर्ण है।

3. पर्यावरण और सुरक्षा अनुपालन

बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल की बाहरी सामग्री को संक्षारण प्रतिरोधी, जलरोधक और यूवी प्रतिरोधी होने के लिए इंजीनियर किया गया है। UL OFNR प्रमाणित पीवीसी और IEC60332-1/3C अनुरूप LSZH विकल्पों की पेशकश करके, हम यह सुनिश्चित करते हैं कि आपका बुनियादी ढांचा इनडोर किसी भी उद्देश्य के केबल वितरण के लिए सबसे कड़े अग्नि सुरक्षा मानकों को पूरा करता है।

विनिर्माण उत्कृष्टता और गुणवत्ता आश्वासन

जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी कं, लिमिटेड चार विशेष कारखानों के साथ 15,000 वर्ग मीटर का उत्पादन आधार रखता है। परिष्कृत विनिर्माण के प्रति हमारी प्रतिबद्धता निम्न द्वारा मान्य है:

वार्षिक उत्पादन: 20 मिलियन अमेरिकी डॉलर मूल्य की उत्पादन क्षमता, बड़े पैमाने पर इंजीनियरिंग परियोजनाओं के लिए स्थिर लीड समय सुनिश्चित करती है।

प्रमाणित मानक: हमारे समूह के पास ISO9001 और ISO45001 प्रमाणन हैं। बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल विशेष रूप से YD/T 1258.4, ICEA-596, GR-409 और IEC 60793 मानकों का पालन करता है।

सत्यापित प्रदर्शन: प्रत्येक बैच को फैक्ट्री छोड़ने से पहले तन्य शक्ति, क्रश प्रतिरोध और क्षीणन एकरूपता के लिए कठोर परीक्षण से गुजरना पड़ता है।

मुख्य अनुप्रयोग परिदृश्य

बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल की बहुमुखी प्रतिभा इसे इसके लिए अपरिहार्य बनाती है:

डेटा सेंटर इंटरकनेक्ट्स: सर्वर रैक और मुख्य वितरण क्षेत्रों के बीच उच्च घनत्व वाली वायरिंग।

कैम्पस बैकबोन डिस्ट्रीब्यूशन: बड़ी संस्थागत साइटों पर कई संचार कोठरियों को जोड़ना।

औद्योगिक नेटवर्क: राजमार्गों और विद्युत ऊर्जा स्टेशनों में मजबूत फाइबर लिंक प्रदान करना जहां स्थायित्व पर समझौता नहीं किया जा सकता है।

इनडोर वितरण: सामान्य प्रयोजन क्षैतिज केबलिंग जहां फाइबर को अलग-अलग दीवार के आउटलेट तक तोड़ा जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

ब्रेक-आउट केबल और वितरण केबल के बीच प्राथमिक अंतर क्या है?

एक वितरण केबल में, फाइबर को एक ही जैकेट के नीचे बंडल किया जाता है। बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल में, प्रत्येक फाइबर की अपनी अलग-अलग जैकेट और आर्मीड ताकत वाले सदस्य होते हैं। यह मुख्य बाहरी जैकेट को हटाने के बाद फाइबर को पैच कॉर्ड की तरह संभालने की अनुमति देता है, जिससे समाप्ति बिंदु पर बेहतर यांत्रिक सुरक्षा मिलती है।

क्या ओरिएंटलफाइबर अनुकूलित जैकेट रंग या फाइबर गणना प्रदान करता है?

हाँ। जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी कंपनी लिमिटेड समूह के हिस्से के रूप में, हमारी इनडोर ऑप्टिकल फाइबर केबल फैक्ट्री फाइबर गणना (आमतौर पर 2 से 48 कोर) और विशिष्ट लौ-मंदक रेटिंग सहित विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल को अनुकूलित कर सकती है।

क्या यह केबल उच्च नमी वाले केबल ट्रे में उपयोग के लिए उपयुक्त है?

जबकि मुख्य रूप से इनडोर उपयोग के लिए डिज़ाइन किया गया है, हमारे बहुउद्देश्यीय ब्रेक-आउट फाइबर ऑप्टिक केबल की बाहरी सामग्री नमी प्रतिरोधी और संक्षारण प्रतिरोधी है, जो इसे विशिष्ट भवन बेसमेंट या जलवायु-नियंत्रित औद्योगिक सुरंगों में उपयोग के लिए उपयुक्त बनाती है।
