FAC-SC/APC-02 FAC-SC/UPC-02 फील्ड असेंबली कनेक्टर

In FTTx deployments and data center upgrades, traditional fusion splicing is often slowed by expensive equipment and tight installation spaces. The Orientalfiber FAC-SC/APC-02 FAC-SC/UPC-02 Field Assembly Connectors eliminate this “last mile” bottleneck. Designed for fast, reliable on-site fiber termination, these connectors allow a technician to complete a professional-grade connection in just 15 seconds using basic manual tools.

जांच भेजें

उत्पाद वर्णन

एफटीटीएक्स परिनियोजन और डेटा सेंटर पुनर्गठन में, पारंपरिक फ़्यूज़न स्प्लिसिंग अक्सर महंगे उपकरण और तंग ऑपरेटिंग स्थानों से बाधित होती है।ओरिएंटलफाइबर FAC-SC/APC-02 FAC-SC/UPC-02 फील्ड असेंबली कनेक्टरइन्हें "अंतिम मील" की बाधा को हल करने के लिए इंजीनियर किया गया है। उच्च लागत वाली स्प्लिसिंग मशीनों की आवश्यकता को समाप्त करके, एक तकनीशियन केवल बुनियादी मैनुअल टूल का उपयोग करके केवल 15 सेकंड में एक पेशेवर-ग्रेड कनेक्शन प्राप्त कर सकता है। इससे श्रम लागत काफी कम हो जाती है और स्थापना के बाद का रखरखाव भी कम हो जाता है।

प्रिसिजन इंजीनियरिंग: ओरिएंटलफाइबर से किसे लाभ होता है?

हमारे कनेक्टर सिर्फ हार्डवेयर से कहीं अधिक हैं; वे इसके लिए उत्पादकता उत्प्रेरक हैं:

एफटीटीएच/एफटीटीएक्स ठेकेदार:उच्च-मात्रा वाले आवासीय प्रतिष्ठानों के लिए आदर्श जहां >98% सफलता दर और गति पर समझौता नहीं किया जा सकता है।
डेटा सेंटर संचालन:भारी मशीनरी चलाने के दुःस्वप्न के बिना ऑन-साइट केबल अनुकूलन और आपातकालीन मरम्मत के लिए बिल्कुल सही।
दूरसंचार और आईएसपी ऑपरेटर:प्रोजेक्ट बजट बचाने के लिए अतिरिक्त सॉकेट और एडेप्टर की आवश्यकता को कम करते हुए, ड्रॉप केबल और ओएनयू के बीच कनेक्शन को सरल बनाता है।
स्मार्ट होम इंटीग्रेटर्स:कॉम्पैक्ट डिज़ाइन (50 मिमी/55 मिमी) मानक 86-प्रकार की दीवार सॉकेट और तंग जंक्शन बक्से के भीतर पूरी तरह से फिट बैठता है।

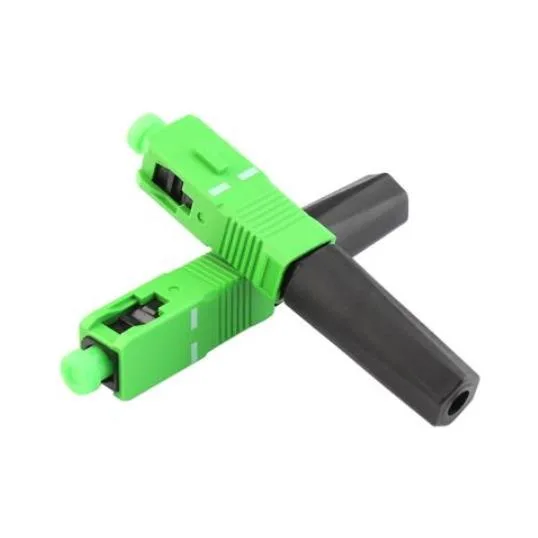

एफएसी-एससी/एपीसी-02

Field Assembly Connector-Fiber Pre-embeded Tech

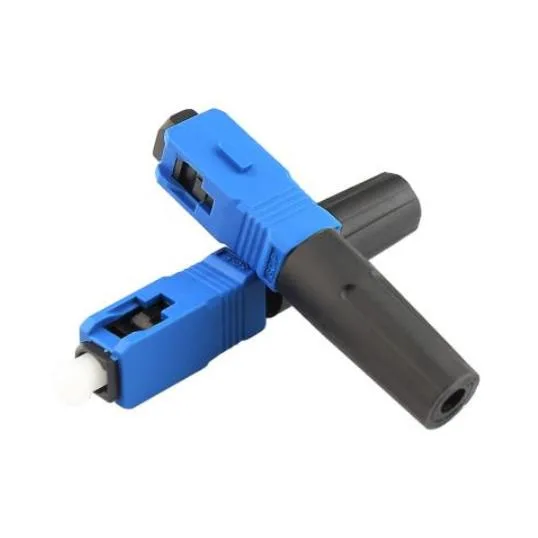

एफएसी-एससी/यूपीसी-02

Field Assembly Connector-Fiber Pre-embeded Tech

एप्लिकेशन FTTx, डेटा रूम परिवर्तन

तकनीकी विशिष्टता:

वस्तु	पैरामीटर
केबल का दायरा	2.0 x 3.0, 2.0 x 5.3 और 1.6 x 2.0 मिमी ड्रॉप केबल (0.9 、2.0 और 3.0 मिमी ऑप्टिकल केबल)
आकार:	508.78.3 मिमी और558.78.3 मिमी
फाइबर व्यास	125μm (652 एवं 657)
कोटिंग व्यास	250μm
तरीका	एस.एम
ऑपरेशन का समय	लगभग 15s (फाइबर प्रीसेटिंग को छोड़कर)
निविष्ट वस्तु का नुकसान	≤ 0.5dB अधिकतम/आम तौर पर ≤0.3dB（1310nm और 1550nm)
वापसी हानि	यूपीसी के लिए ≥50dB, एपीसी के लिए ≥55dB
सफलता दर	>98%
पुन: प्रयोज्य टाइम्स	>10 बार
नग्न फाइबर की मजबूती को मजबूत करें	>5 एन
तन्यता ताकत	>50 एन
तापमान	-40 ~ +85 सी
ऑन-लाइन तन्यता शक्ति परीक्षण (20 एन)	आईएल रेंज≤0.3dB आरएल रेंज≤5dB
यांत्रिक स्थायित्व (500 गुना)	आईएल रेंज≤0.3dB आरएल रेंज≤5dB
ड्रॉप टेस्ट (4 मीटर कंक्रीट फर्श, प्रत्येक एक बार)। दिशा, कुल तीन गुना)	आईएल रेंज≤0.3dB आरएल रेंज≤5dB

प्रासंगिक समाधान:

● आसान संचालन, कनेक्टर का उपयोग सीधे ओएनयू में किया जा सकता है, साथ ही 5 किलो से अधिक की फास्टन ताकत के साथ, इसका व्यापक रूप से नेटवर्क क्रांति के एफटीटीएच प्रोजेक्ट में उपयोग किया जाता है। यह सॉकेट और एडाप्टर के उपयोग को भी कम करता है, परियोजना की लागत बचाता है।

● 86 मानक सॉकेट और एडाप्टर के साथ, कनेक्टर ड्रॉप केबल और पैच कॉर्ड के बीच संबंध बनाता है। 86 मानक सॉकेट अपने अद्वितीय डिज़ाइन के साथ पूर्ण सुरक्षा प्रदान करता है।

● फ़ील्ड माउंटेबल इनडोर केबल, पिगटेल, पैच कॉर्ड और डेटा रूम में पैच कॉर्ड के परिवर्तन के साथ कनेक्शन के लिए लागू और सीधे विशिष्ट ओएनयू में उपयोग किया जाता है।

प्रतिस्पर्धात्मक बढ़त: औद्योगिक ग्रेड स्थिरता

जबकि कई तेज़ कनेक्टर बाज़ार में बाढ़ ला रहे हैं, ओरिएंटलफ़ाइबर कठोर तकनीकी मानकों और बेहतर सामग्रियों के माध्यम से खड़ा है:

सार्वभौमिक अनुकूलता: अद्वितीय आंतरिक क्लैंपिंग 2.0x3.0 मिमी ड्रॉप केबल के साथ-साथ 0.9 मिमी, 2.0 मिमी और 3.0 मिमी इनडोर ऑप्टिकल केबल का समर्थन करता है।
प्रीमियम सिरेमिक फेर्यूल्स: हम विशिष्ट इंसर्शन लॉस (IL) ≤ 0.3dB और रिटर्न लॉस (RL) ≥ 55dB (APC) सुनिश्चित करने के लिए उच्च परिशुद्धता वाले ज़िरकोनिया फेर्यूल्स का उपयोग करते हैं, जिससे शून्य-गड़बड़ सिग्नल ट्रांसमिशन सुनिश्चित होता है।
सुपीरियर तन्यता ताकत: नग्न फाइबर पकड़ >5N और कुल तन्यता ताकत >50N के साथ, हमारे कनेक्टर स्थापना और दीर्घकालिक उपयोग के भौतिक तनाव का सामना करते हैं।
अत्यधिक जलवायु लचीलापन: -40°C से +85°C के लिए रेटेड। चाहे आर्कटिक की ठंड हो या आर्द्र उष्णकटिबंधीय सर्वर रूम, यांत्रिक अखंडता से समझौता नहीं किया जाता है।

तीन-चरणीय स्थापना: प्रत्येक कौशल स्तर के लिए व्यावसायिक परिणाम

हमने जटिल फाइबर ऑप्टिक्स को एक फुलप्रूफ प्रक्रिया में बदल दिया है:

तैयारी: केबल कोटिंग को हटा दें और दिए गए लंबाई गाइड के अनुसार फाइबर को तोड़ दें।

सम्मिलन: फ़ाइबर को शरीर में तब तक स्लाइड करें जब तक कि हल्का सा "माइक्रो-बेंड" न बन जाए, जिससे अंत-चेहरे का सही संपर्क सुनिश्चित हो सके।

सुरक्षा: लॉकिंग कुंडी लगाएं और बूट पर स्क्रू लगाएं। आपका उच्च-प्रदर्शन लिंक लाइव है।

दक्षता नोट: थर्मल स्प्लिसिंग की तुलना में, ओरिएंटलफाइबर प्रति-नोड स्थापना समय को 70% से अधिक कम कर देता है और शून्य इलेक्ट्रोड उपभोग्य सामग्रियों की आवश्यकता होती है।

विनिर्माण उत्कृष्टता: आईएसओ-प्रमाणित वैश्विक आपूर्ति

जियांग्सू ज़ुबेन फोटोइलेक्ट्रिक टेक्नोलॉजी के मुख्य ब्रांड के रूप में, ओरिएंटलफाइबर 15,000 वर्ग मीटर की अत्याधुनिक सुविधा द्वारा समर्थित है।

एकीकृत समाधान: इनडोर/आउटडोर केबल और ओडीएन घटकों को कवर करने वाले चार विशेष कारखानों के साथ, हम अपने कनेक्टर्स और केबलों के बीच 100% भौतिक मिलान सुनिश्चित करते हैं।

सत्यापित गुणवत्ता: हमारी उत्पादन लाइनें ISO9001 और ISO45001 मानकों का पालन करती हैं। प्रत्येक बैच 4-मीटर कंक्रीट फ़्लोर ड्रॉप परीक्षण और 500-चक्र स्थायित्व परीक्षण से गुजरता है।

वैश्विक प्रमाणित ट्रैक रिकॉर्ड: $20M के वार्षिक उत्पादन के साथ, हमारे उत्पाद दुनिया भर में रेल पारगमन, विद्युत पावर ग्रिड और प्रमुख दूरसंचार नेटवर्क में महत्वपूर्ण बुनियादी ढांचे को शक्ति प्रदान करते हैं।

निर्णय समर्थन: सामान्य पूछताछ (एफएक्यू)

प्रश्न: यदि मुझसे कोई गलती हो जाए तो क्या इन कनेक्टरों का पुन: उपयोग किया जा सकता है?

उत्तर: हाँ. ओरिएंटलफाइबर कनेक्टर्स को 10 से अधिक बार पुन: प्रयोज्य होने के लिए डिज़ाइन किया गया है, जिससे फ़ील्ड इंस्टॉलेशन के दौरान आसानी से पुनर्स्थापन की अनुमति मिलती है।

प्रश्न: कनेक्शन का अपेक्षित जीवनकाल कितना है?

उत्तर: हमारे कनेक्टर स्थायी स्थापना के लिए बनाए गए हैं, जो फ़ैक्टरी-टर्मिनेटेड पैच कॉर्ड के समान 20-वर्ष+ जीवनकाल मानकों को पूरा करते हैं।

प्रश्न: क्या मुझे इन्हें स्थापित करने के लिए मालिकाना उपकरणों की आवश्यकता है?

उत्तर: नहीं। वे सभी मानक फाइबर ऑप्टिक टूल किट (मिलर प्लायर, क्लीवर इत्यादि) के साथ संगत हैं, जो आपके मौजूदा चालक दल के लिए उच्च बहुमुखी प्रतिभा सुनिश्चित करते हैं।
