Aramid यार्न एक्सेस बिल्डिंग फाइबर ऑप्टिक केबल

Aramid यार्न एक्सेस बिल्डिंग फाइबर ऑप्टिक केबल की संरचना φ250μM ऑप्टिकल फाइबर को उच्च मापांक सामग्री से बने ढीली ट्यूब में डालने के लिए है, और ढीली ट्यूब जलरोधी यौगिक से भरी होती है। ढीली ट्यूब को अरामिड सुदृढीकरण तत्व की एक परत के साथ लेपित किया जाता है, और फिर दो तरफा प्लास्टिक कोटेड स्टील बेल्ट (पीएसपी) की एक परत अनुदैर्ध्य रूप से लिपटी होती है, और कम धुआं शून्य हैलोजेन सामग्री (एलएसजेडएच, कम धुआं, हैलोजेन मुक्त, फ्लेम रिटार्डेंट) की एक परत बाहर पर बहिष्कृत होती है।

जांच भेजें

उत्पाद वर्णन

विशेषताएँ

अच्छा यांत्रिक और तापमान प्रदर्शन

ढीली ट्यूब सामग्री में ही अच्छा हाइड्रोलिसिस प्रतिरोध और उच्च शक्ति है

अच्छा संपीड़न प्रतिरोध और कोमलता

Aramid यार्न ताकत सदस्य तन्यता ताकत सुनिश्चित करें

PSP नमी-प्रूफ को बढ़ाना

छोटा व्यास, हल्का वजन और मैत्रीपूर्ण स्थापना

मानकों

मानक YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 या IEC 332-3C का अनुपालन करें।

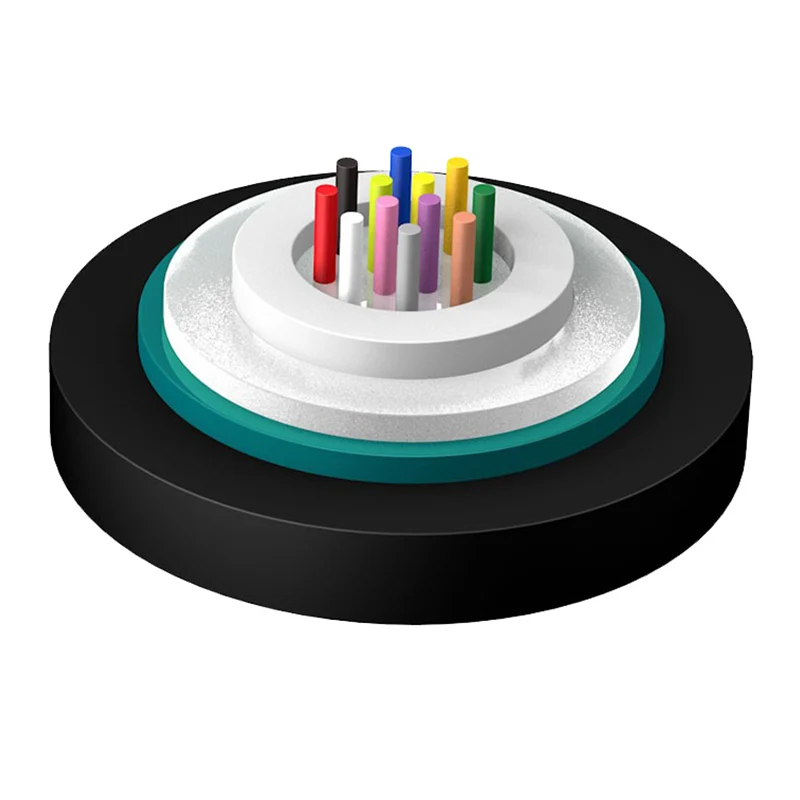

संरचना ड्राइंग

1। फाइबर

2। ट्यूब भरने वाला यौगिक

3। ढीली ट्यूब

4। अरामिद यार्न

5। पीएसपी

6। LSZH जैकेट

Aramid Yarn Access Building Fiber Optic Cable

तकनीकी मापदंड

केबल मॉडल

फाइबर गिनती

केबल वजन (रेफ)

(किग्रा/किमी)

तन्यता ताकत

लंबी/अल्पावधि

क्रश प्रतिरोध

लंबी/अल्पावधि

(एन/100 मिमी)

झुकने वाला त्रिज्या

गतशील स्थैतिक

(मिमी)

ABC-IIS-ZK-2 ~ 12xn

2 ～ 12

200/660

300/1000

10 डी/20 डी

ABC-IIS-ZK-14 ~ 24xn

14 ～ 24

102

200/660

300/1000

10 डी/20 डी

ऑप्टिकल विशेषताओं

तंतु -प्रकार	क्षीणन				Ofl	प्रभावी मोड बैंडविड्थ	10 gbit/s ईथरनेट लिंक लंबाई	न्यूनतम मोड़ त्रिज्या
स्थिति	1310/1550NM		850/1300NM		850/1300NM	850NM	850NM	/
स्थिति	विशिष्ट मूल्य	अधिकतम मूल्य	विशिष्ट मूल्य	अधिकतम मूल्य	850/1300NM	850NM	850NM	/
इकाई	डीबी/किमी	डीबी/किमी	डीबी/किमी	डीबी/किमी	MHz.km	MHz.km	m	मिमी
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
